Máy bộ đàm là gì? Cấu tạo, nguyên lý và sơ đồ mạch bộ đàm

06-11-2024, 10:33 am 110

Bộ đàm là thiết bị liên lạc tầm ngắn, có nhiều ưu điểm nổi bật hơn so với các thiết bị di động khách nên được sử dụng rất phổ biến. Nếu bạn chưa biết bộ đàm là gì? Cấu tạo, nguyên lý và nhiều thông tin chi tiết khác thì hãy theo dõi nội dung dưới đây của Điện máy Đặng Gia.

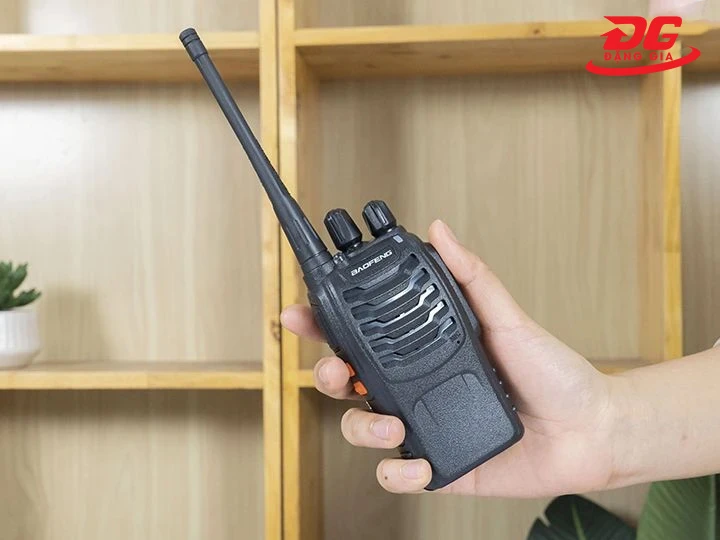

Máy bộ đàm là gì?

Bộ đàm hay máy bộ đàm là thiết bị thu và phát sóng vô tuyến 2 chiều, được sử dụng để liên lạc bằng giọng nói giữa một hoặc nhiều người với nhau thông qua việc truyền sóng vô tuyến. Bộ đàm liên lạc hoạt động theo chế độ “bán song công”, chỉ có thể nghe hoặc gọi.

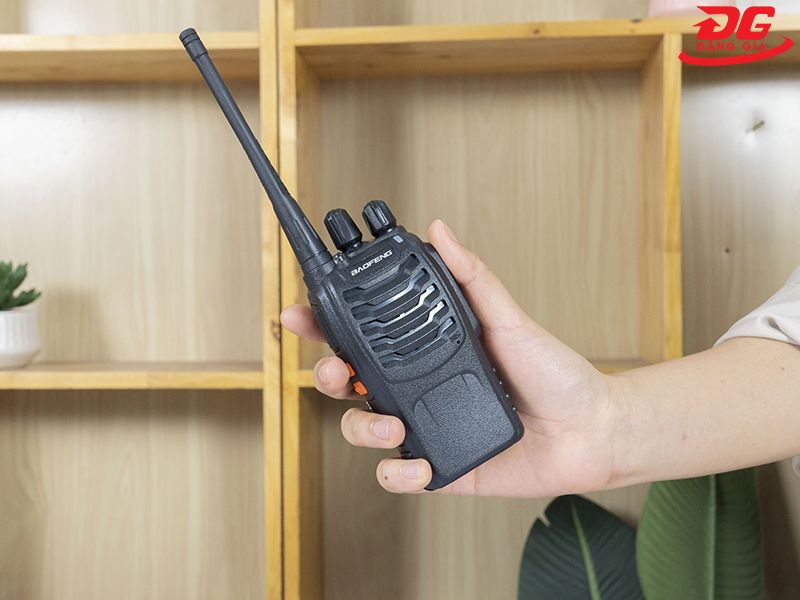

Bộ đàm là thiết bị liên lạc tức thì, nhanh chóng

Bộ đàm là thiết bị liên lạc tức thì, nhanh chóng

Máy bộ đàm được coi là thiết bị không thể thiếu trong các lĩnh vực như an ninh, quân đội, nhà hàng, khách sạn,...Các sản phẩm bộ đàm trên thị trường hiện nay rất đa dạng, được tích hợp nhiều tính năng hiện đại mang tới khả năng liên lạc tức thì. Một số thương hiệu bộ đàm uy tín được người dùng đánh giá cao như Icom, Motorola, Kenwood,...

Cấu tạo, nguyên lý hoạt động và sơ đồ mạch bộ đàm

Nắm chắc được cấu tạo và nguyên lí hoạt động của bộ đàm sẽ giúp bạn sử dụng thiết bị hiệu quả, an toàn, kéo dài tuổi thọ. Chi tiết cấu tạo và nguyên lý cụ thể của bộ đàm liên lạc xa như sau:

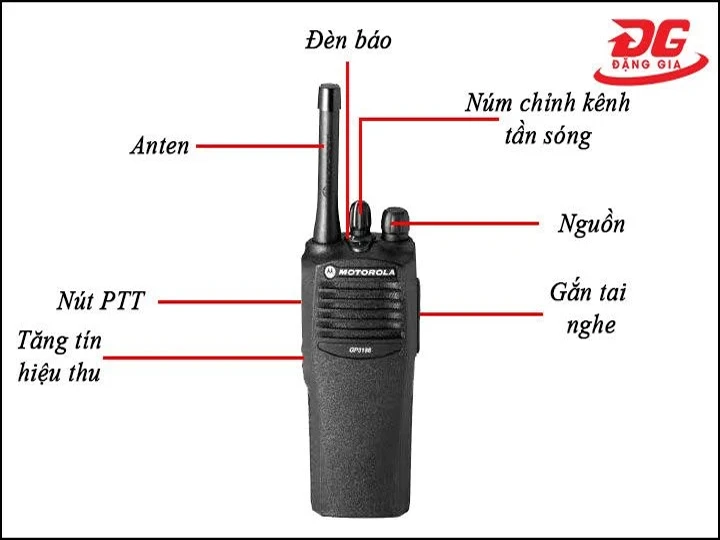

Cấu tạo, sơ đồ mạch bộ đàm

Một chiếc bộ đàm cầm tay sẽ được cấu thành từ 7 bộ phận chính, đó là:

Máy phát: Thực hiện chức năng khuếch đại tín hiệu đi qua MIC và tạo tần số dao động sóng mang. Nhờ đó, tín hiệu truyền đi sẽ rõ nét, chân thực và chính xác nhất. Mặt khác, bộ phận này còn có khả năng mã hóa tín hiệu truyền đi.

Máy thu: Đảm nhận nhiệm vụ nhận tín hiệu từ các thiết bị bộ đàm khác trong cùng kênh tín hiệu, giải mã tín hiệu để chuyển tới bộ chuyển đổi.

Chuyển đổi tín hiệu: Lấy thông tin từ thiết bị thu và chuyển âm thanh đến loa của thiết bị nhận.

Nguồn điện: Chính là Pin - cung cấp năng lượng cần thiết để máy bộ đàm hoạt động, đảm bảo sự ổn định trong quá trình liên lạc giữa các thiết bị với nhau.

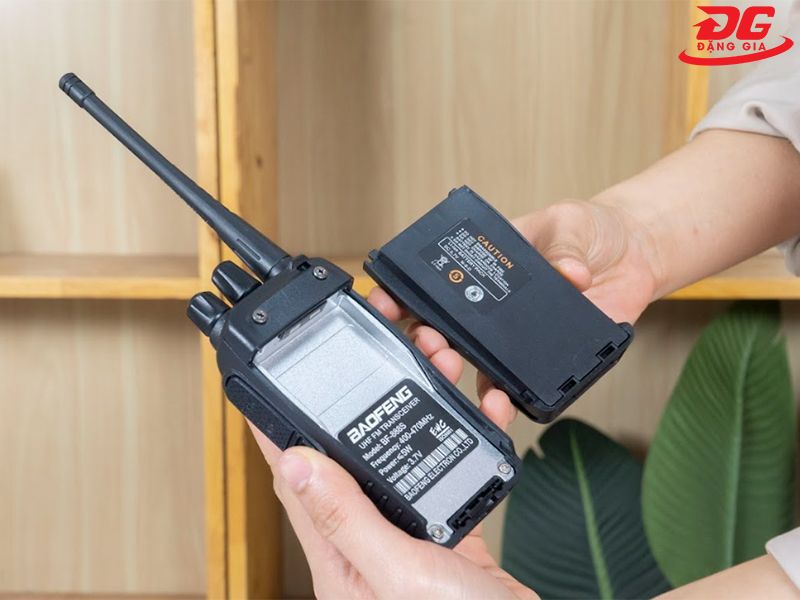

Pin của máy bộ đàm

Pin của máy bộ đàm

Loa và mic: Giúp người dùng nhận và trao đổi thông tin dễ dàng hơn. Loa và mic thường được tích hợp sẵn trong thiết bị.

Bộ lọc: Loại bỏ tiếng ồn, nhiễu trong quá trình thu phát, cải thiện chất lượng âm thanh.

Ăng-ten: Là bộ phận quan trọng, thực hiện chức năng thu và phát sóng radio. Ăng ten được thiết kế dạng rời hoặc tích hợp ở bên trong máy bộ đàm.

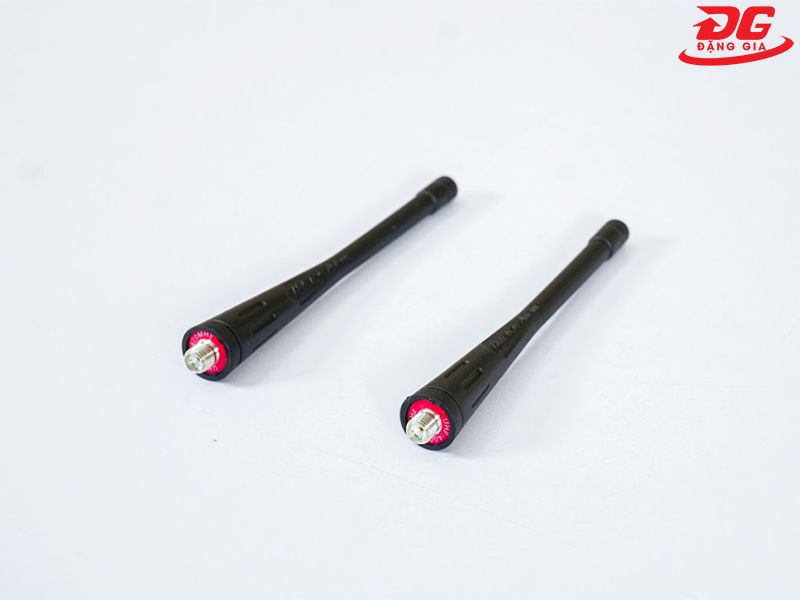

Anten của bộ đàm

Anten của bộ đàm

Tìm hiểu thêm về cấu tạo bộ đàm qua sơ đồ mạch dưới đây:

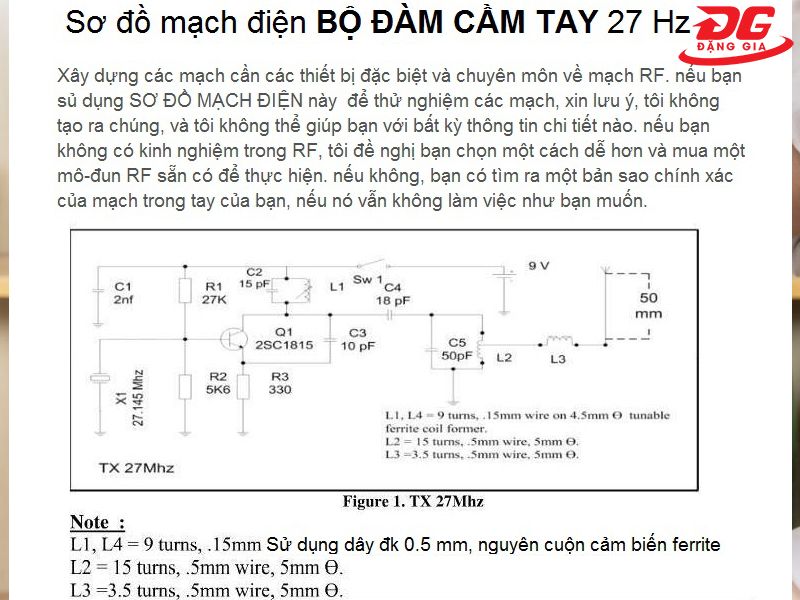

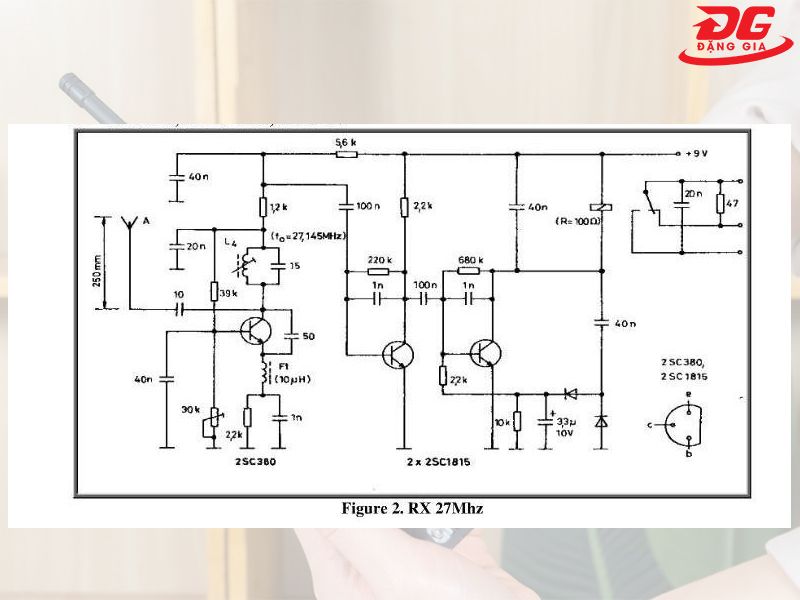

Sơ đồ mạch điện bộ đàm

Sơ đồ mạch điện bộ đàm

Nguyên lý hoạt động của bộ đàm

Tất cả các sản phẩm bộ đàm chính hãng trên thị trường đều hoạt động theo nguyên lý của sóng vô tuyến, tín hiệu âm thanh sẽ được chuyển đổi thành tín hiệu sóng radio rồi truyền tới máy thu ở một khoảng cách nhất định.

Khi người dùng bật máy bộ đàm, tín hiệu âm thanh sẽ được thu vào mic và chuyển đổi thành tín hiệu điện. Tiếp đó, tín hiệu này sẽ chuyển đổi thành tín hiệu sóng vô tuyến thông qua máy phát. Tín hiệu sóng radio sẽ được truyền qua anten và lan ra ngoài không gian.

Khi tín hiệu sóng radio đến máy thu sẽ được chuyển đổi thành tín hiệu điện rồi đưa tới loa để phát âm thanh. Tín hiệu âm thanh sẽ được xử lý qua bộ lọc để loại bỏ tiếng ồn trước khi phát ra.

Một số model bộ đàm cao cấp còn có tính năng mã hóa giọng nói để bảo mật thông tin được truyền đi. Khi sử dụng tính năng này, tín hiệu âm thanh sẽ được mã hóa trước khi truyền đi, nên người ngoài không thể nghe hoặc hiểu được nội dung của cuộc hội thoại.

Phân loại bộ đàm phổ biến hiện nay

Bộ đàm liên lạc chia thành nhiều loại khác nhau. Trong đó, phổ biến nhất là:

Các loại bộ đàm liên lạc phân theo công nghệ sản xuất

  • Bộ đàm analog: Analog là công nghệ sản xuất máy bộ đàm truyền thống, ra đời sớm nhất và hiện vẫn được ứng dụng phổ biến. Bộ đàm analog có cự ly liên lạc từ 1 - 3km và có giá bán rẻ nhất trong các loại bộ đàm.

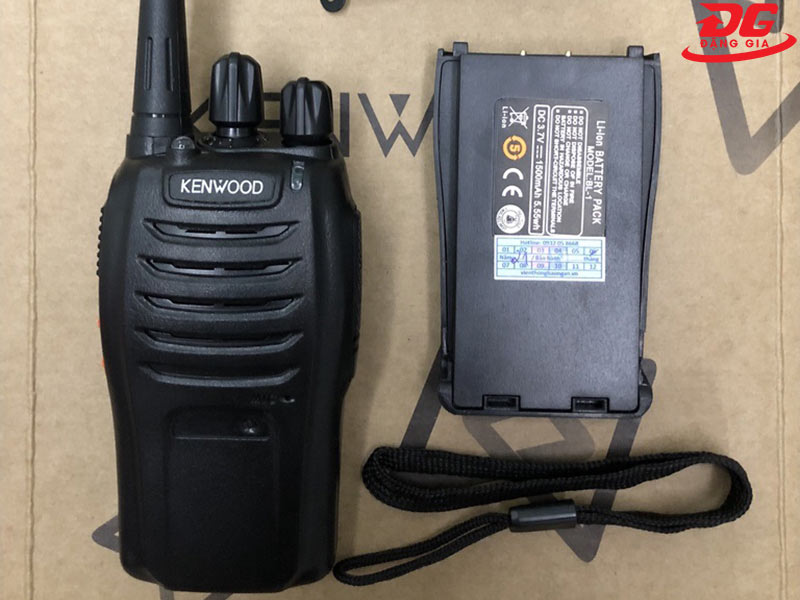

Bộ đàm liên lạc analog Kenwood TK608

Bộ đàm liên lạc analog Kenwood TK608

  • Bộ đàm digital (bộ đàm kỹ thuật): Giống như bộ đàm analog, bộ đàm digital cũng sử dụng tần số UHF và VHF để liên lạc. Tuy nhiên, nhờ sử dụng tín hiệu số để mã hóa thông tin nên chất lượng âm thanh, độ bảo mật và độ phủ sóng được cải thiện tốt hơn.

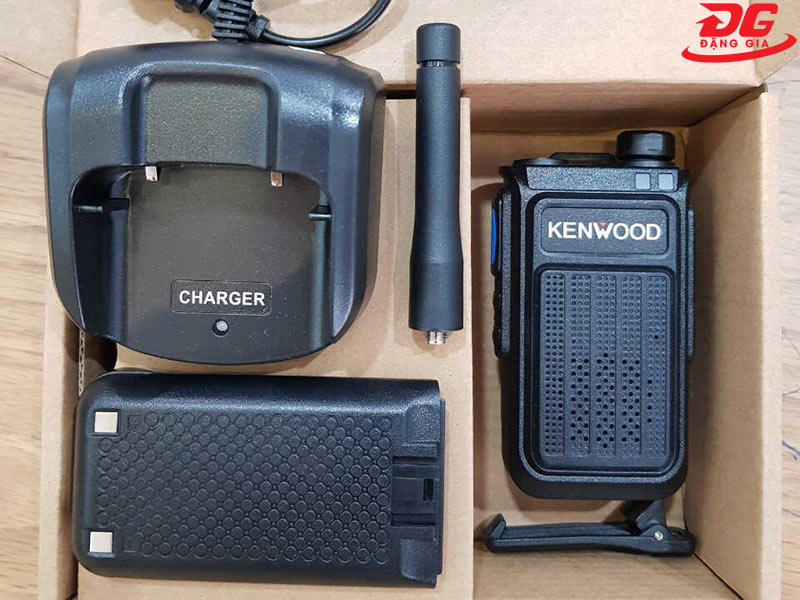

Bộ đàm kỹ thuật số Kenwood

Bộ đàm kỹ thuật số Kenwood

  • Bộ đàm 3G/4G/5G/Wifi (bộ đàm PoC): Đây là loại bộ đàm mới nhất hiện nay, sử dụng nền tảng mạng di động hoặc Wifi để kết nối, không giới hạn khoảng cách liên lạc. Tuy nhiên, chất lượng cuộc gọi của bộ đàm 3G/4G/5G/Wifi bị phụ thuộc vào chất lượng sóng di động và người dùng mất chi phí sử dụng dữ liệu hàng tháng.

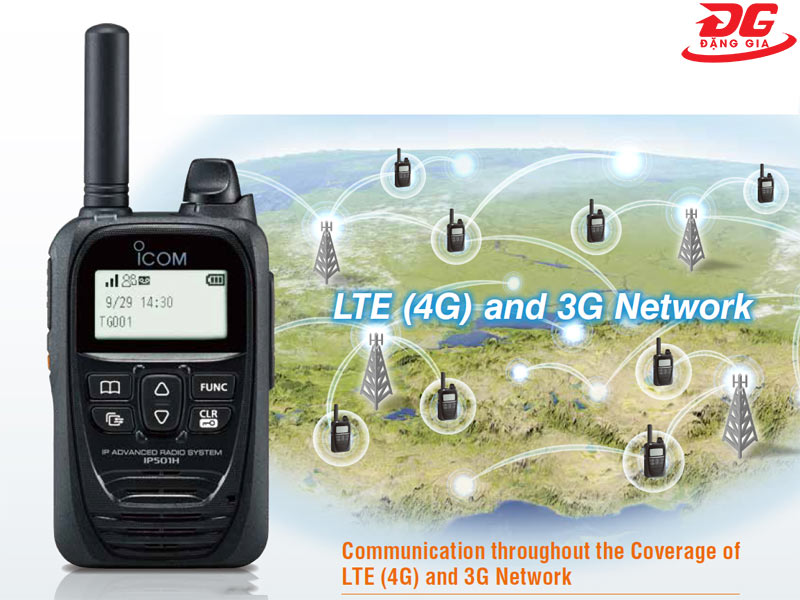

Bộ đàm liên lạc Icom IP-501H dùng sóng 3G, 4G

Bộ đàm liên lạc Icom IP-501H dùng sóng 3G, 4G

Các loại bộ đàm phân theo đặc điểm sử dụng

  • Bộ đàm cầm tay: Có thiết kế nhỏ gọn, linh hoạt, tiện dụng trong mọi tình huống. Sản phẩm có công suất phát thường không quá 7W, phạm vi liên lạc từ 1 - 6km, được dùng nhiều trong nhà hàng, khách sạn, trung tâm tổ chức sự kiện,...

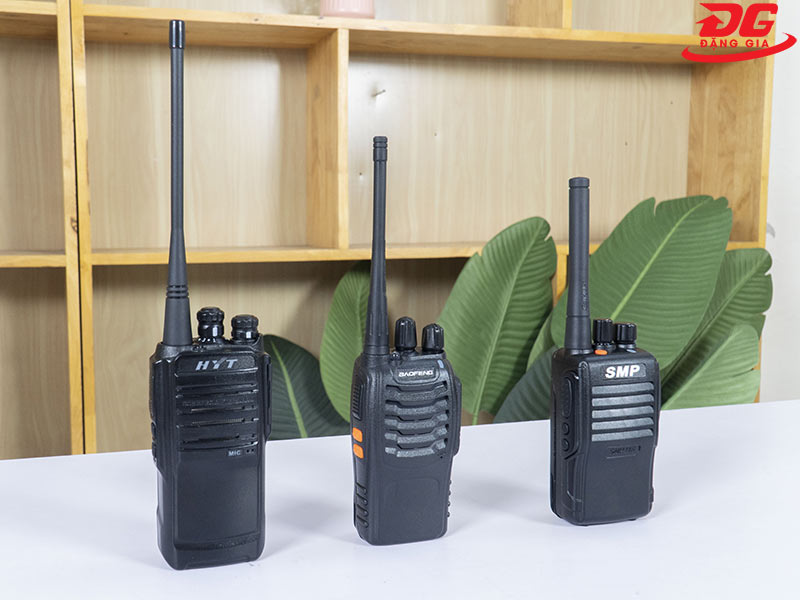

Bộ đàm cầm tay

Bộ đàm cầm tay

  • Bộ đàm lưu động: Có công suất phát lớn hơn bộ đàm cầm tay (>25W), được lắp cố định trên các phương tiện giao thông như tàu thuyền, xe ô tô, xe tải, taxi,... Sản phẩm có anten lắp trên nóc xe giúp tăng cường khả năng bắt sóng.
  • Bộ đàm trạm cố định: Được lắp cố định tại 1 vị trí, công suất phát lớn. Bộ đàm trạm cố định thường được dùng làm trạm trung kế, trạm chuyển tiếp tín hiệu để tăng cự ly liên lạc cho máy bộ đàm cầm tay và bộ đàm lưu động.

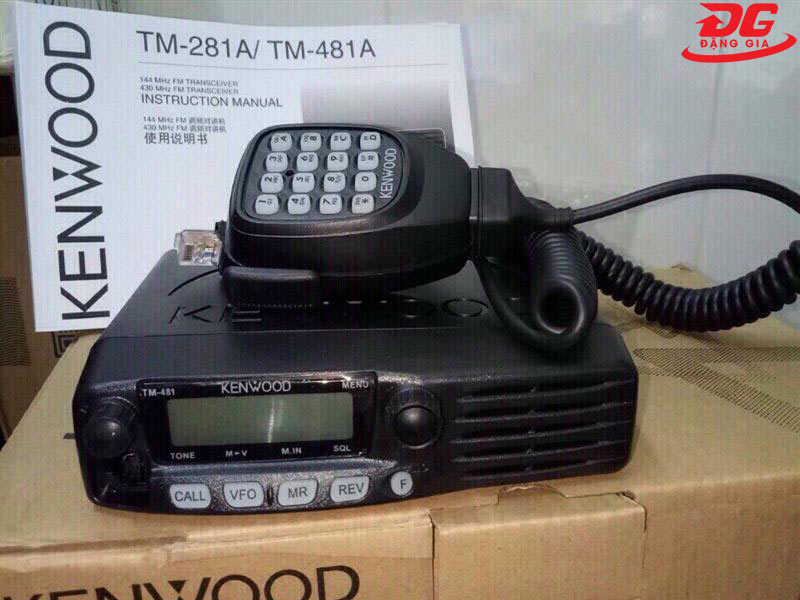

Bộ đàm lưu động

Bộ đàm lưu động

Các loại bộ đàm liên lạc phân theo dải tần số/ sóng

  • Bộ đàm tần số VHF: Sử dụng tần số cao VHF, dải tần từ 136 - 174Mhz, có khả năng truyền tín hiệu xa trong môi trường mở, ít vật cản như khu vực nông thôn, biển,...
  • Bộ đàm tần số UHF: Có dải tần hoạt động từ 400 - 512Mhz, khả năng xuyên tường và xuyên vật cản tốt hơn VHF. Vì vậy, bộ đàm UHF thường được dùng trong môi trường đô thị và các khu vực có nhiều vật cản.
  • Bộ đàm tần số MF/ HF: Có dải tần số thấp hơn VHF, UHF, thường được dùng cho liên lạc xa trong lĩnh vực hàng hải, hàng không,...

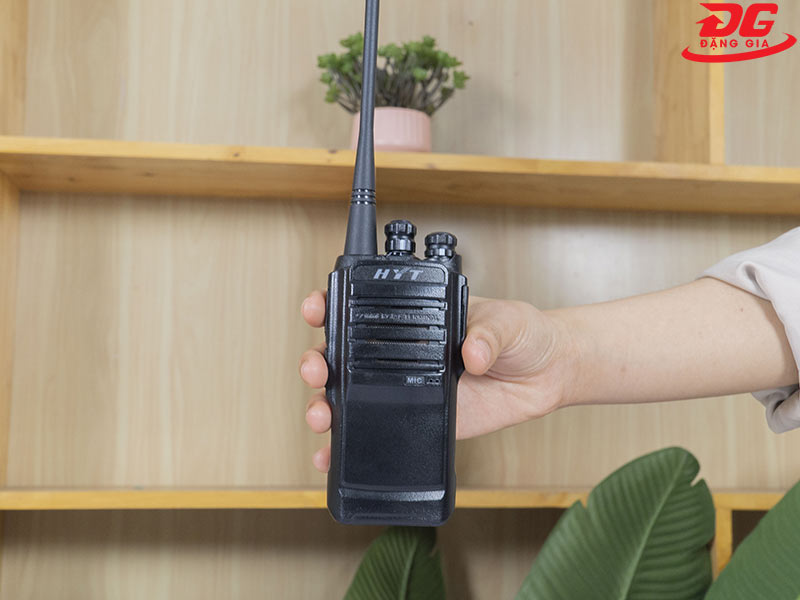

Bộ đàm liên lạc cầm tay HYT TC 500S

Bộ đàm liên lạc cầm tay HYT TC 500S dùng kết hợp băng tần UHF và VHF

Các loại bộ đàm liên lạc phân theo tính năng đặc biệt

  • Bộ đàm chống cháy nổ: Được thiết kế theo các tiêu chuẩn chống cháy nổ như FM, UL, CSA,... nên có khả năng hoạt động tốt trong môi trường có nhiều khí gas, khói bụi dễ cháy nổ. Bộ đàm chống cháy nổ được ứng dụng nhiều trong lĩnh vực cứu hỏa, dầu khí,...
  • Bộ đàm liên lạc chống nước: Đây là loại bộ đàm sản xuất theo tiêu chuẩn IP67, IP68,... có khả năng ngâm sâu dưới nước mà vẫn hoạt động bình thường. Sản phẩm này thường được dùng trong công tác cứu hộ, tham gia các hoạt động dưới nước,...

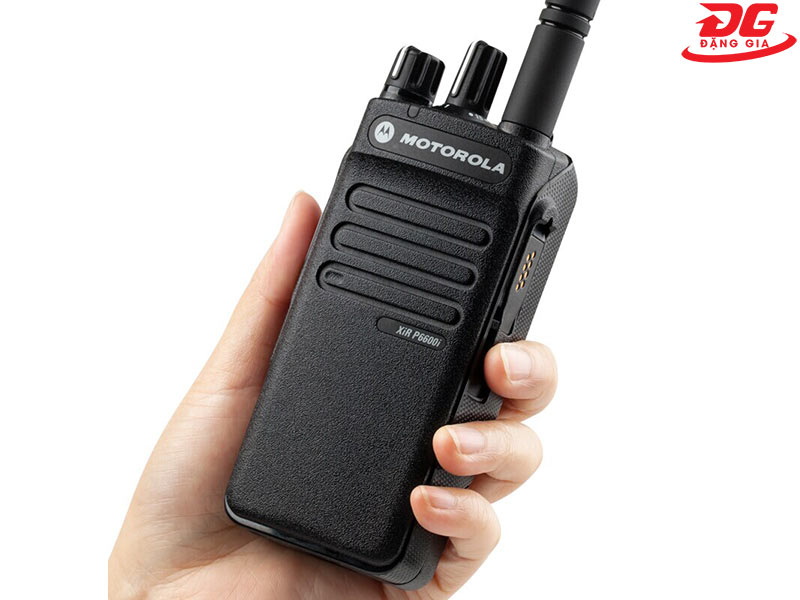

Bộ đàm cầm tay chống cháy nổ Motorola Mototrbo Xir P6600i

Bộ đàm cầm tay chống cháy nổ Motorola Mototrbo Xir P6600i

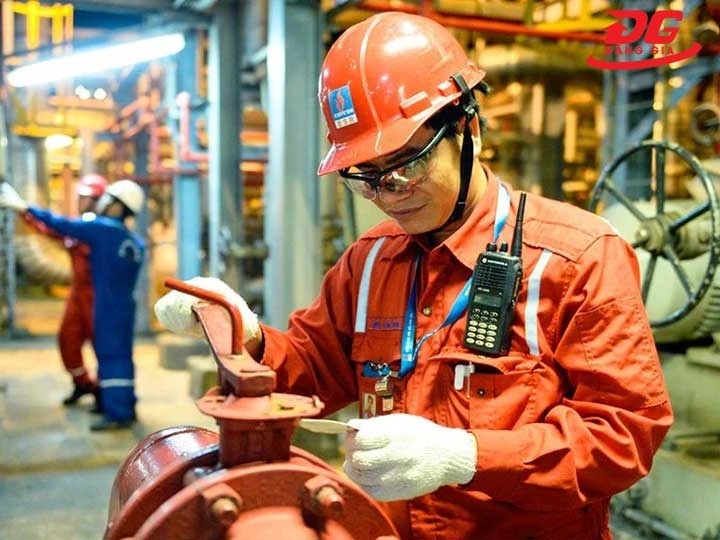

Ngoài ra, người ta còn phân loại bộ đàm liên lạc dựa trên tính chất công việc, gồm có: bộ đàm quân đội/ cảnh sát, bộ đàm hàng hải, bộ đàm khách sạn, bộ đàm taxi,...

Ứng dụng của bộ đàm

Hiện nay, bộ đàm được ứng dụng trong rất nhiều lĩnh vực và ngành nghề khác nhau. Những ngành nghề nên sử dụng máy bộ đàm:

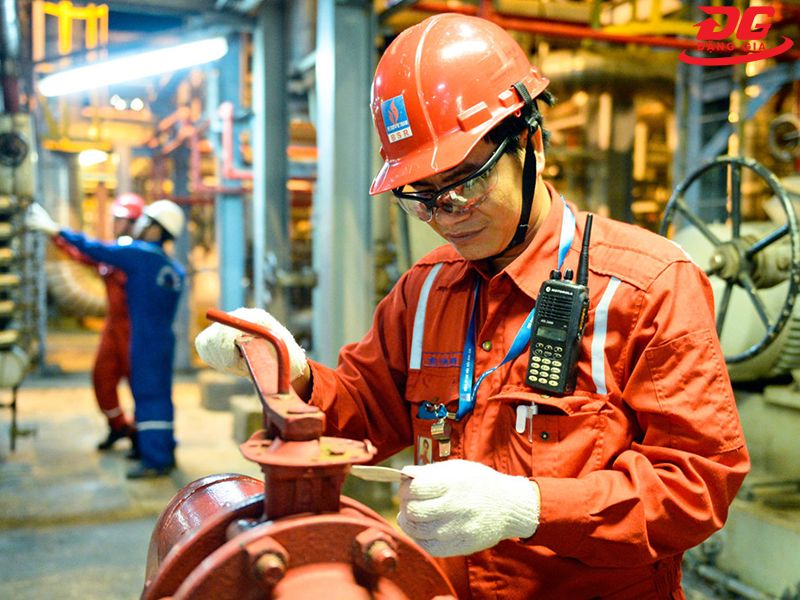

Bộ đàm liên lạc được ứng dụng phổ biến hiện nay



  • Ứng dụng bộ đàm trong ngành giáo dục - đào tạo: Hỗ trợ công tác quản lý, giám sát, coi thi tại trường học được diễn ra thuận lợi hơn. Hoặc sử dụng để quản lý học sinh khi đi thăm quan, dã ngoại.
  • Ứng dụng máy bộ đàm trong ngành dịch vụ: Tại các nhà hàng, khách sạn, quán ăn,....máy bộ đàm được sử dụng để nhân viên - quản lý, nhân viên - nhân viên liên lạc với nhau để phục vụ khách hàng nhanh chóng nhất. Nhờ đó, nâng cao tính chuyên nghiệp, sự thỏa mái cho khách hàng.
  • Ứng dụng trong ngành an ninh, trật tự: Bộ đàm được sử dụng để công an, bảo vệ, nhân viên an ninh tại các cơ quan nhà nước, tòa nhà, sân bay,...liên lạc với nhau nhằm xử lý và hạn chế những tổn thất có thể xảy ra.

Ngoài ra, bộ đàm còn được dùng cho các công việc như:

  • Điều hành bay
  • Điều hành sản xuất
  • Điều hành taxi, bến xe
  • Điều phối điện,...

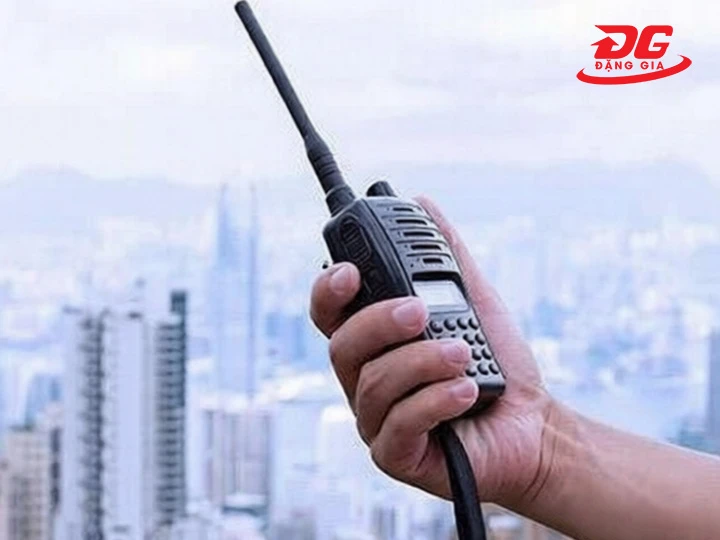

Bộ đàm liên lạc được bao xa? Yếu tố nào ảnh hưởng đến cự ly liên lạc

Khoảng cách liên lạc hay độ phủ sóng của bộ đàm bị ảnh hưởng bởi nhiều yếu tố. Các yếu tố ảnh hưởng chính gồm có:

  • Công suất phát: Công suất phát tỉ lệ thuận với phạm vi liên lạc. Tức là công suất phát lớn thì khả năng truyền tải tín hiệu càng xa và mạnh mẽ hơn.
  • Anten: Anten dài, lắp ở vị trí cao, thông thoáng giúp tăng cường khả năng thu - phát, mở rộng phạm vi liên lạc cho bộ đàm tốt hơn anten ngắn, lắp ở vị trí thấp.
  • Môi trường liên lạc: Môi trường có nhiều vật cản, ít thông thoáng như núi, đường hầm, cao nguyên,... hoặc điều kiện thời tiết kém như có sương mù, mưa,... cũng làm giảm khả năng liên lạc của máy bộ đàm.
  • Một số yếu tố khác: Tần số sử dụng, độ nhạy của máy thu, tình trạng nhiễu sóng tại khu vực dùng bộ đàm,...

Khoảng cách liên lạc của bộ đàm bị ảnh hưởng bởi nhiều yếu tố

Khoảng cách liên lạc của bộ đàm bị ảnh hưởng bởi nhiều yếu tố

Quay trở lại câu hỏi “bộ đàm liên lạc được bao xa” thì bộ phủ sóng của bộ đàm thông thường (dùng tần số UHF, VHF) bị giới hạn trong phạm vi từ 1 - 6km tùy điều kiện môi trường. Một số máy có công suất phát lớn hơn thì khoảng cách liên lạc cũng mở rộng hơn nhưng không đáng kể. Để cải thiện độ phủ sóng cho bộ đàm, các đơn vị cần đầu tư trạm chuyển tiếp.

Khác với bộ đàm liên lạc thông thường, bộ đàm PoC sử dụng nền tảng mạng di động không bị giới hạn phạm vi đàm thoại. Bạn có thể liên lạc ở bất kỳ đâu miễn là có sóng di động.

Top các thương hiệu bộ đàm ưa chuộng nhất ở Việt Nam

Bộ đàm Kenwood

Bộ đàm cầm tay Kenwood là sản phẩm đến từ tập đoàn Kenwood Nhật Bản được thành lập từ năm 1946. Thương hiệu mang đến cho người dùng các giải pháp liên lạc tin cậy, bền bỉ, chất lượng mà chi phí đầu tư cực kỳ hợp lý.

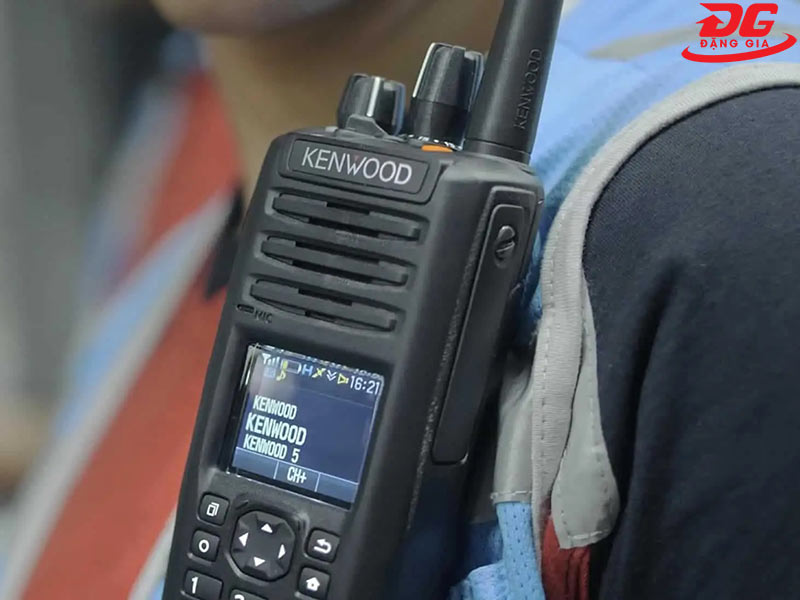

Máy bộ đàm liên lạc Kenwood

Máy bộ đàm liên lạc Kenwood

Bên cạnh đó, bộ đàm Kenwood còn thu hút người dùng bởi thiết kế nhỏ gọn, giao diện thân thiện, dễ sử dụng. Âm thanh to, rõ ràng, trung thực; pin khỏe, thời gian dùng pin dài, mang đến cho người dùng những cuộc gọi chất lượng, liên tục, không bị gián đoạn. Sản phẩm còn có nhiều tiện ích hiện đại như đàm thoại rảnh tay VOX, cảnh báo pin yếu, vô hiệu hóa máy từ xa, tính năng an toàn Lone Worker,...

Các sản phẩm tiêu biểu của Kenwood là Kenwood TK3107, Kenwood TK-P701, Kenwood TK-2000, Kenwood TK-3170, Kenwood NX 340,...

Bộ đàm Motorola

Nhắc đến các thương hiệu máy bộ đàm liên lạc được ưa chuộng tại Việt Nam không thể bỏ qua Motorola. Đây là hãng sản xuất bộ đàm lâu năm của Mỹ và hiện đang có độ phủ sóng rộng khắp toàn thế giới.

Bộ đàm cầm tay Motorola có thiết kế chắc chắn, độ bền cơ học tốt, kháng nước, kháng bụi hiệu quả, hoạt động bền bỉ ngay cả trong điều kiện môi trường khắc nghiệt. Sản phẩm có tốc độ truyền tinh nhanh chóng, độ phủ sóng rộng, đáp ứng tốt nhu cầu liên lạc trong nhiều ngành nghề, lĩnh vực như nhà hàng, khách sạn, hàng hải, cứu hộ, xây dựng, sân bay,...

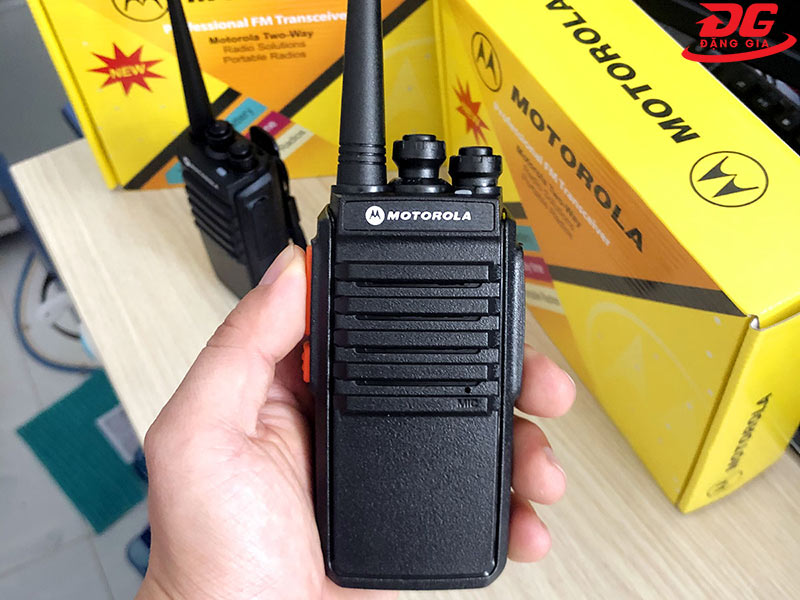

Bộ đàm cầm tay Motorola

Bộ đàm cầm tay Motorola

Nếu muốn đầu tư sản phẩm của Motorola, bạn có thể tham khảo các model nổi bật sau: Motorola SMP-418, Motorola MotoTrbo XiR P6620i, Motorola Xir P8668i, Motorola GP 3588 Plus, Motorola Mag one A8,...

Bộ đàm Xiaomi

Xiaomi là thương hiệu bộ đàm đến từ Trung Quốc, chiếm được lòng tin của nhiều người tiêu dùng Việt bởi giá thành rẻ và chất lượng ổn định. Sản phẩm phù hợp với những người dùng có ngân sách hạn chế hoặc sử dụng cho các hoạt động ngoài trời như đi leo núi, cắm trại, dã ngoại, du lịch trải nghiệm,...

Bộ đàm cầm tay Xiaomi còn có thiết kế hiện đại, thẩm mỹ. Máy được tích hợp nhiều tiện ích đi kèm như định vị GPS, chia sẻ vị trí qua app kết nối, nghe đài FM, kết nối bluetooth,...

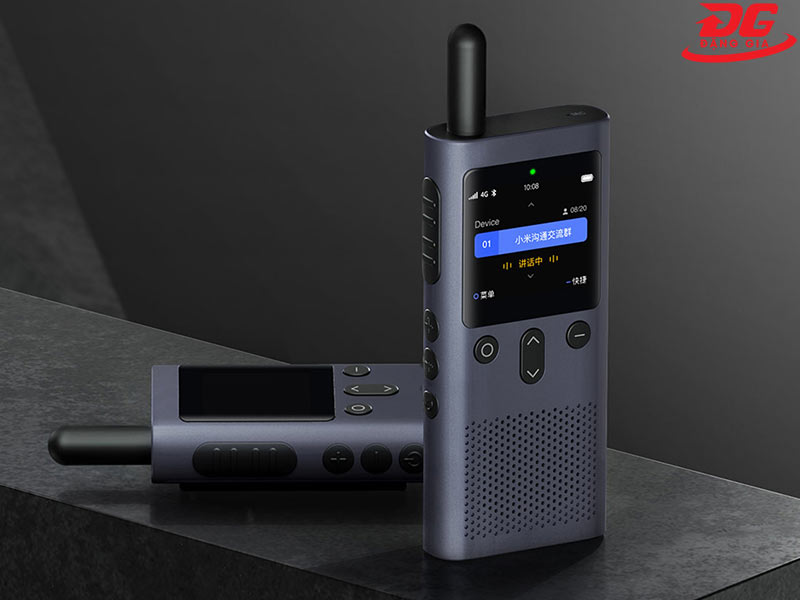

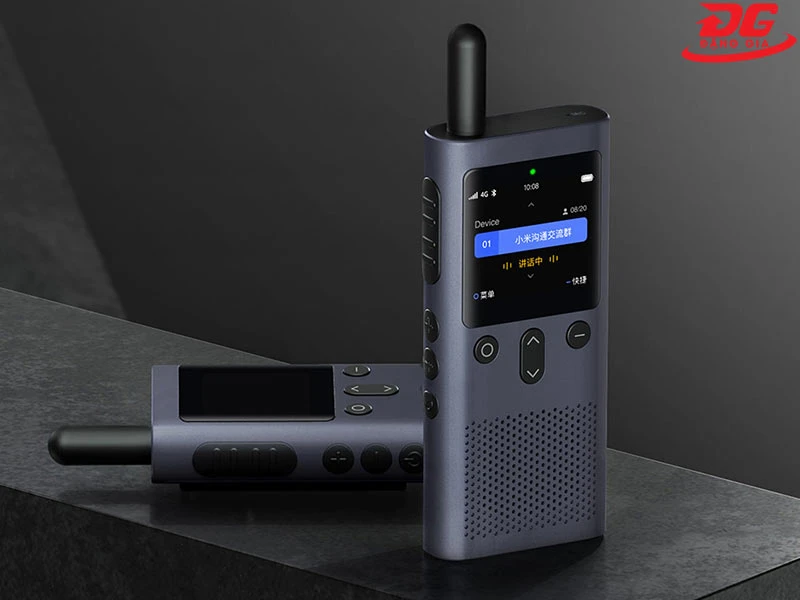

Bộ đàm cầm tay Xiaomi

Bộ đàm cầm tay Xiaomi

Các sản phẩm bộ đàm liên lạc Xiaomi bán chạy hiện nay trên thị trường là Xiaomi Mijia Interphone, Xiaomi Walkie Talkie 1s, Xiaomi Lite Walkie Talkie, Xiaomi Walkie Talkie Gen 2,...

Bộ đàm Icom

Icom là thương hiệu bộ đàm cao cấp đến từ Nhật Bản, nổi tiếng với các sản phẩm có độ bền và hiệu suất hoạt động cao, ít xảy ra hỏng hóc hay gặp sự cố kỹ thuật khi sử dụng. Bộ đàm Icom có công suất phát lớn cho phép người dùng liên lạc trong khoảng cách xa mà không bị gián đoạn.

Bên cạnh đó, sản phẩm còn được trang bị công nghệ giảm nhiễu, lọc ồn, đảm bảo chất lượng âm thanh rõ nét ngay cả khi đàm thoại trong các khu vực có nhiều tạp âm. Icom hiện đang phân phối các dòng bộ đàm analog truyền thống, bộ đàm kỹ thuật số, bộ đàm trạm, bộ đàm 3G/4G,... đáp ứng mọi nhu cầu mua hàng.

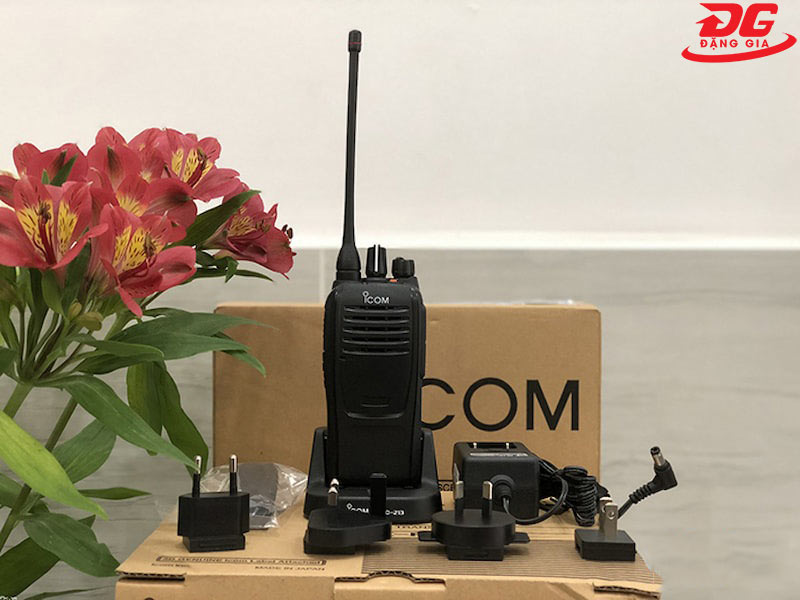

Bộ đàm Icom

Bộ đàm Icom

Khi mua bộ đàm Icom để sử dụng, bạn có thể tham khảo một số model nổi bật sau: Icom IC-V82, Icom IC-U80, Icom IC-F1000T, Icom IC-F1000, Icom IC-F3002, Icom 3G/4G-LTE IP-501H,...

Mong rằng, các thông tin có trong bài viết “Máy bộ đàm là gì? Cấu tạo, nguyên lý và sơ đồ mạch bộ đàm” sẽ giúp ích với bạn. Nếu bạn đang có nhu cầu mua bộ đàm chính hãng với mức giá tốt nhất thị trường thì hãy liên hệ tới Điện máy Đặng Gia qua hotline 0977 658 099. Đặng Gia- Đại lý nhập khẩu và phân phối máy bộ đàm chất lượng, chiết khấu cao lên đến 50% cùng nhiều ưu đãi hấp dẫn khác.
