Máy nén khí trục vít là gì? Cấu tạo và Nguyên lý hoạt động

20-08-2020, 9:54 am 206

Máy nén khí trục vít có công suất lớn, khả năng làm việc mạnh mẽ nên đang được ứng dụng phổ biến trong nhiều hoạt động sản xuất. Để hiểu rõ hơn về dòng máy này chúng ta hãy cùng tìm hiểu cụ thể trong bài viết dưới đây nhé.

Máy nén khí trục vít là gì?

Máy nén khí trục vít là thiết bị bơm nén khí sử dụng chuyển động tròn của trục vít để tạo ra nguồn khí nén. Theo đó, máy sẽ sử dụng Puli được nối vào 02 trục vít và thực hiện ép khí vào trong để thay đổi thể tích của không khí.

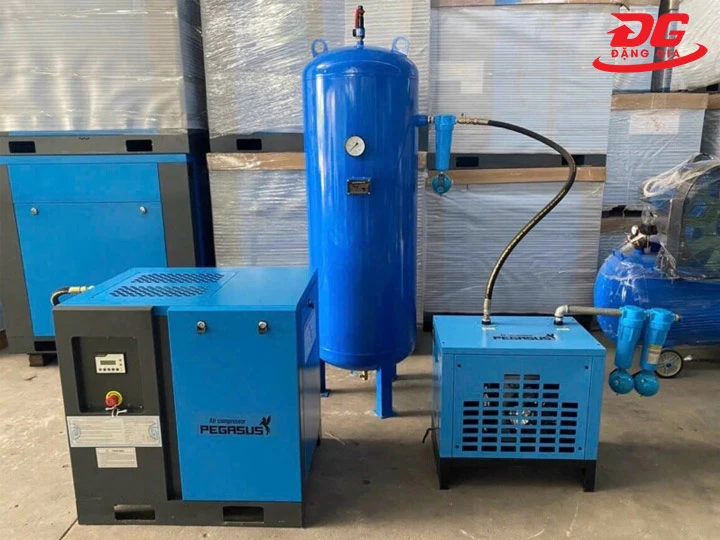

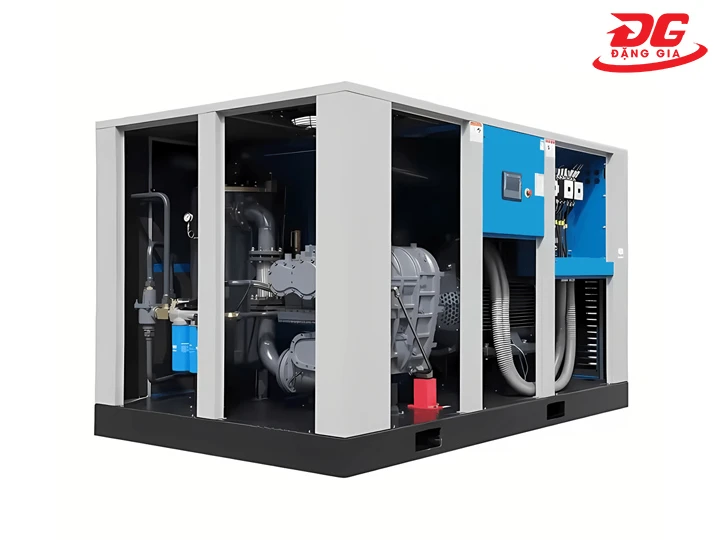

Máy bơm nén khí trục vít giá rẻ

Máy bơm nén khí trục vít

Các sản phẩm nén khí trục vít thường có công suất khá lớn từ 10HP đến 500HP và áp lực khí nén cao (tầm 8,5Mpa trở lên). Chính bởi vậy các sản phẩm này thường được ứng dụng trong các ngành công nghiệp để cung cấp khí nén cho các máy móc, thiết bị,...

Phân loại máy bơm khí trục vít

Hiện nay, máy đang được chia thành 2 loại chính: máy nén khí trục vít có dầu và không dầu. Trong đó:

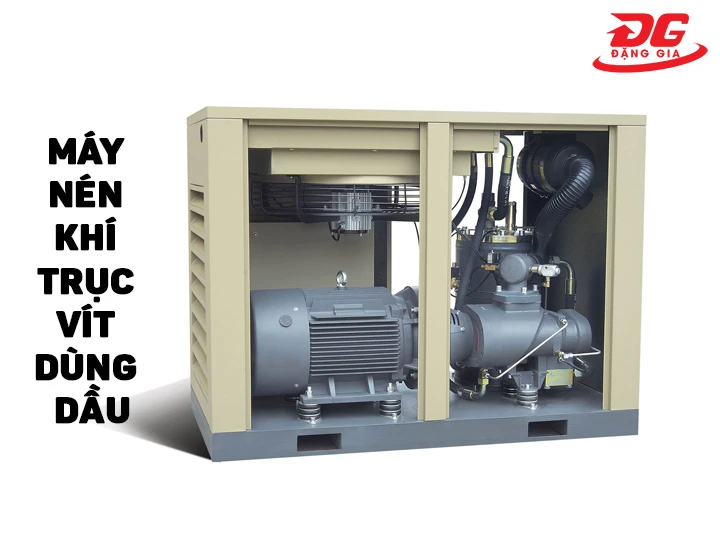

- Loại có dầu: là các model sử dụng dầu để bôi trơn, làm mát và giúp làm kín các khe trục vít. Bởi vậy, khí nén sau khi tạo thành có chứa 1 lượng dầu nhỏ

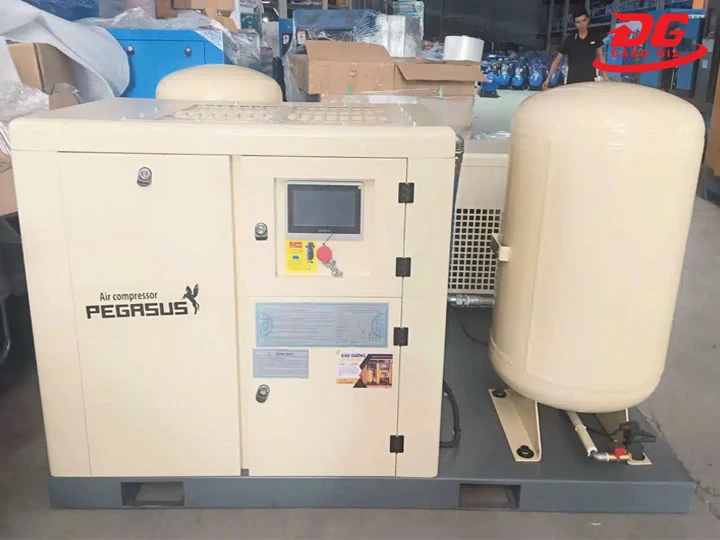

- Loại không dầu: Khác với các model có dầu thì các model không dầu được thiết kế buồng nén hoàn toàn không có dầu bôi trơn nên khí nén sinh ra không hề lẫn dầu hoặc hơi dầu.

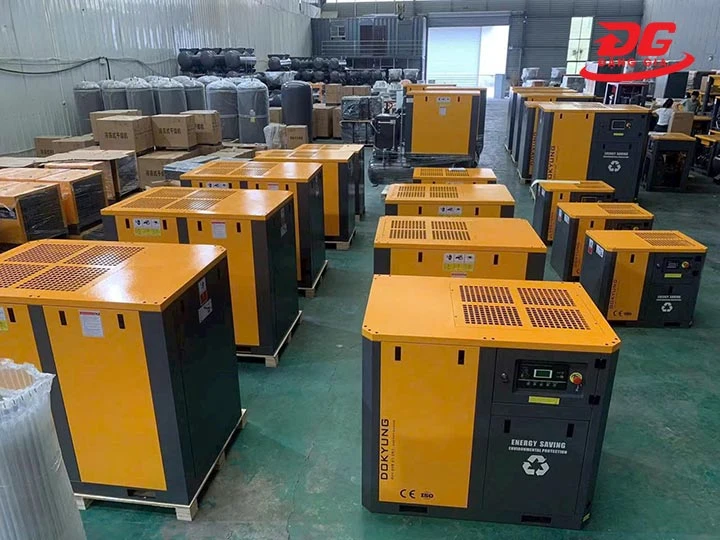

Máy nén khí trục vít có dầu và không dầu

Hai loại máy bơm nén khí trục vít phổ biến hiện nay

Vì vậy mà tùy vào từng nhu cầu sử dụng mà người sử dụng có thể chọn sản phẩm phù hợp nhất.

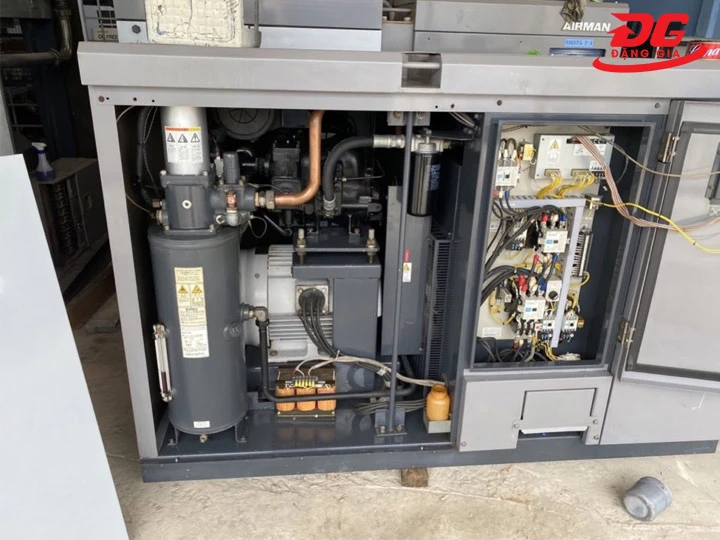

Cấu tạo chung máy nén khí trục vít

So với máy nén khí piston thì máy nén hơi trục vít có cấu tạo phức tạp với nhiều chi tiết. Cụ thể như:

- Cụm đầu nén: Đây là bộ phận quan trọng nhất của một thiết bị nén khí. Trong đầu máy nén khí còn bao gồm nhiều bộ phận nhỏ như: mô tơ, hệ thống các bánh răng, 2 thanh trục vít,...

- Mô tơ điện: Các sản phẩm máy nén khí trục vít giá rẻ thường có công suất lớn nên các thiết bị này hầu hết đều sử dụng motor 3 pha.

- Bộ giải nhiệt: có nhiệm vụ giảm nhiệt cho khí nén trước khi được mang ra khỏi bình chứa.

- Két giải nhiệt dầu: được thiết kế đặt cạnh bộ làm mát để thực hiện làm mát dầu và khí nén. Từ đó hạn chế tình trạng máy quá nóng khi hoạt động.

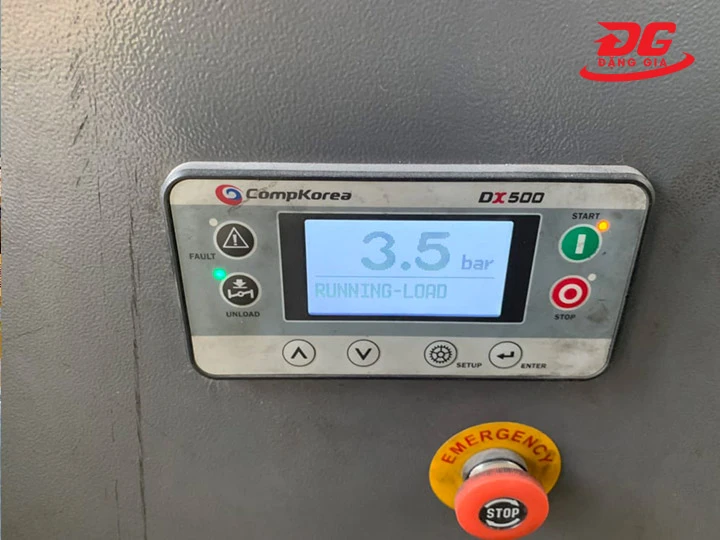

- Cảm biến áp suất: giúp máy hoạt động trong dải áp suất đã được cài đặt sẵn

- Lọc dầu: loại bỏ các cặn bẩn trong dầu giúp dầu sạch sẽ hơn để thiết bị có thể hoạt động ổn định.

- Đường ống hồi dầu: thực hiện nhiệm vụ thu dầu dưới đáy đọng lại sau quá trình lọc.

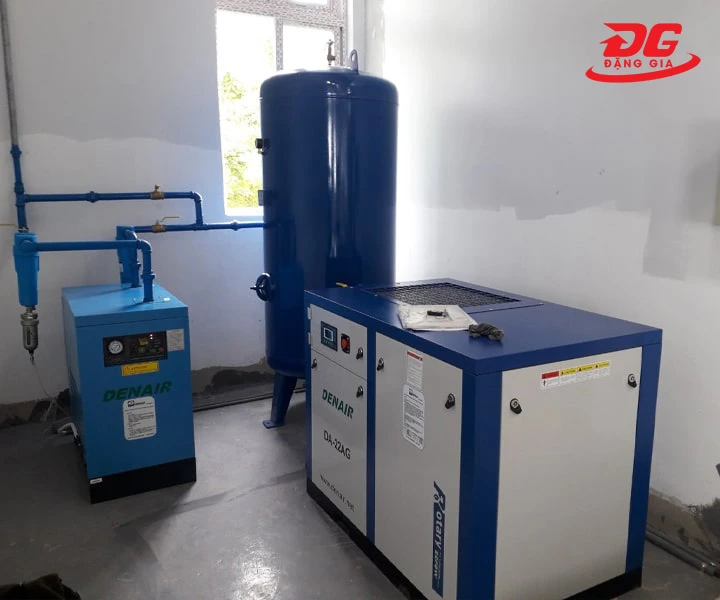

- Bình chứa khí nén: nơi dự trữ khí nén để kịp thời cung cấp cho các nhu cầu cần sử dụng.

- Hệ thống các van trong máy nén khí:

  • Van hút: nhiệm vụ điều chỉnh lưu lượng của lượng khí nén đầu vào của máy.
  • Van một chiều: được lắp tại đầu ra của khí nén có nhiệm vụ cho khí chỉ đi theo một hướng xác định.
  • Van hằng nhiệt: có nhiệm vụ điều tiết lượng dầu nhờn đi lên trên két làm mát.
  • Van điện từ: có chức năng đóng, mở cổ hút.
  • Van an toàn: đảm bảo máy luôn an toàn trước các sự cố chập, cháy.

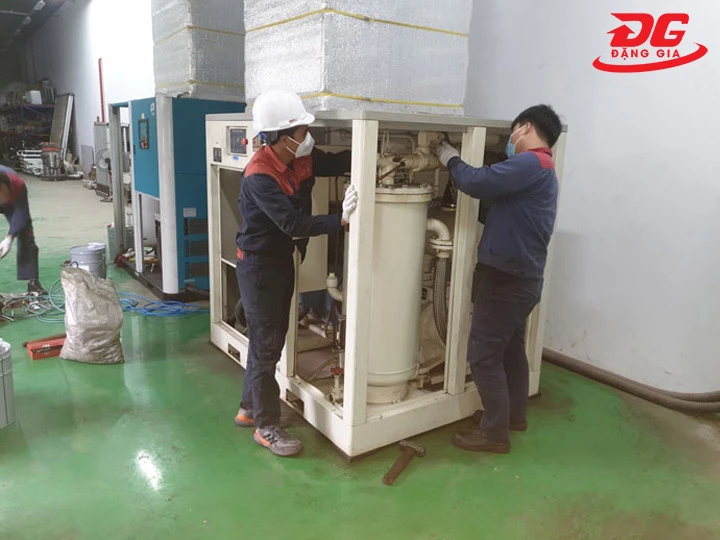

Ngoài ra, các model nén khí trục vít còn có một số phận phận khác như: công tắc, màn hình điều khiển, khung vỏ bảo vệ,...Với cấu tạo phức tạp thì việc sửa máy nén khí trục vít cũng tốn thời gian, công sức, đòi hỏi kỹ năng cao hơn các dòng máy nén khác.

Nguyên lý máy nén khí trục vít

Máy hoạt động theo nguyên lý ăn khớp của 2 trục vít hoặc qua các cặp bánh răng ăn khớp. Quy trình vận hành máy nén khí trục vít trải qua ba quá trình chính là: hút khí, nén khí, xả khí.

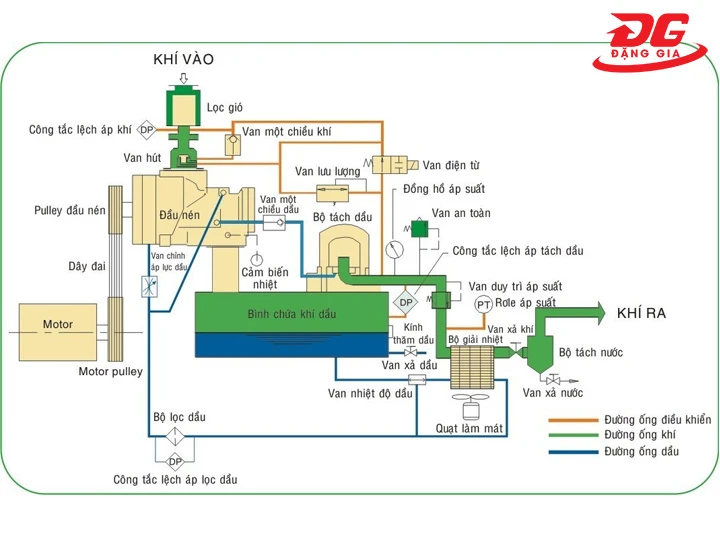

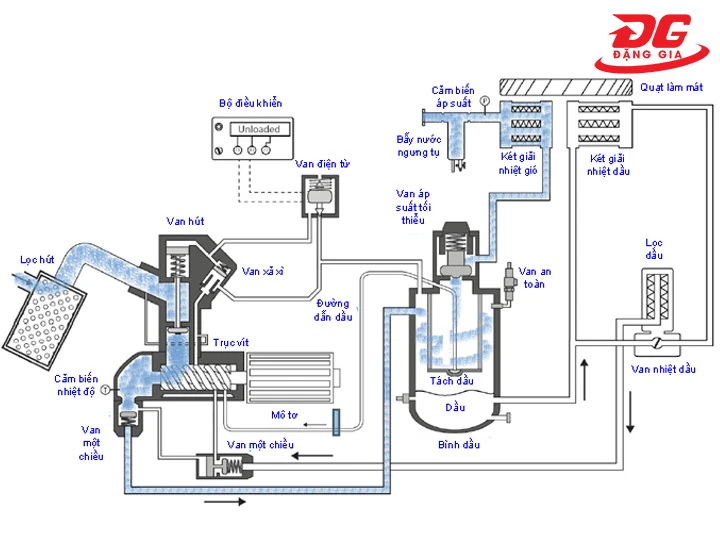

Sơ đồ nguyên lý máy nén khí trục vít

Sơ đồ nguyên lý máy nén khí trục vít

Cụ thể, trong dầu máy bơm nén khí trục vít sẽ có 2 trục vít là 1 trục chính và 1 trục phụ (hay còn gọi là 1 trục đực và 1 trục cái). Hai trục này sẽ hoạt động dựa vào khả năng ăn khớp nhau. Giữa hai trục có sự chênh lệch từ 1 – 2 răng.

Khi không khí được hút vào bên trong máy thì hai trục vít của máy sẽ thực hiện các công việc khác nhau như: một trục sẽ dẫn động nhận truyền động từ động cơ nghiêng và sẽ truyền cho trục bị dẫn động qua cặp bánh răng nghiêng. Không khí sẽ được đưa vào nén từ đầu bên này của trục sang đầu bên kia của trục.  Trong quá trình nén, khi các bánh răng siết lại sẽ làm thể tích khí bị giảm đồng thời gia tăng áp suất cho khí.

Để quá trình nén khí không gặp phải sự ma sát mạnh thì giữa 2 trục vít và giữa đỉnh răng với xi lanh sẽ được thiết kế các kẽ hở khoảng 0,1 - 0,4mm. Cùng với đó, để hạn chế tình trạng rò rỉ của khí nén thì van một chiều được lắp đặt ở cửa xả để ngăn không cho khí nén quay ngược lại trở lại.

Cuối cùng khí nén sau khi được nén xong sẽ được dự trữ khí trong bình chứa khí. Từ bình chứa khí thì khí nén sẽ được cung cấp cho các công việc cần sử dụng thông qua hệ thống ống dẫn.

Ứng dụng của máy bơm khí trục vít

Nhờ có công suất lớn cũng như hiệu năng làm việc hiệu quả nên các sản phẩm bơm hơi nén khí trục vít đang được sử dụng trong nhiều công việc và lĩnh vực khác nhau như:

Trong ngành điện tử

Nguồn năng lượng khí nén lớn từ máy được sử dụng để hỗ trợ quá trình sản xuất các linh kiện điện tử, lắp ráp linh kiện một cách tự động hóa. Nhờ vậy, tính chính xác và hiệu quả công việc cũng cao hơn so với việc sử dụng lao động bằng tay.

Ngoài ra, khí nén còn được sử dụng để loại bỏ bụi bẩn bám dính trên bề mặt linh kiện mà không làm xước hay mài mòn bề mặt.

Trong lĩnh vực xây dựng

Xây dựng là ngành công nghiệp nặng bởi vậy việc sử dụng khí nén sẽ giúp công việc trở nên đơn giản và dễ dàng hơn. Máy bơm hơi trục vít sẽ cung cấp khí nén để vận chuyển, phun bê tông hoặc để cung cấp khí nén cho các dụng cụ khoan để khoan lỗ, khoan tường, súng phun sơn,…

Ứng dụng trong lĩnh vực khai khoáng

Đặc thù của ngành này là phải làm việc dưới lòng đất thiếu không khí. Bởi vậy, người dùng thường sử dụng các model máy nén khí trục vít không dầu để cung cấp khí nén sạch chứa khí oxy đưa xuống hầm, mỏ,…cho các công nhân.

Ngoài ra, dòng khí nén này có được sử dụng để hỗ trợ hoạt động thăm dò độ sâu của các công cụ như máy khoan, hỗ trợ vận chuyển khoáng vật ra khỏi lòng đất…

Máy bơm khí trục vít sử dụng trong ngành khai khoáng

Máy bơm khí trục vít - thiết bị không thể thiếu trong ngành khai khoáng

Ứng dụng trong ngành công nghiệp thực phẩm và y tế

Chế biến thực phẩm và y tế là 2 ngành có liên quan trực tiếp tới sức khỏe người tiêu dùng bởi vậy nguồn khí nén sử dụng phải là nguồn khí sạch, tinh khiết của máy nén khí không dầu:

- Trong lĩnh vực thực phẩm: khí nén được sử dụng để giúp điều khiển các thiết bị tự động hóa như đóng gói, đóng chai, làm đầy,… hay còn dùng để làm sạch các thiết bị chứa, khuôn đúc hoặc dùng để, sục khí, lên men trong sản xuất rượu, bia,…

- Trong lĩnh vực y tế: khí nén được sử dụng để thực hiện các công việc như:

  • Sấy khô và khử trùng các thiết bị y tế trước và sau khi sử dụng
  • Sấy khô vỏ thuốc
  • Cấp khí nén cho các thiết bị như máy X - Quang, tay khoan trong nha khoa,...

Trên đây là một số thông tin khái lược nhất về cấu tạo nguyên lý hoạt động và các ứng dụng máy nén khí trục vít mini. Hiện nay, Điện máy Đặng Gia đang cung cấp đa dạng các model nén khí trục vít đến từ nhiều thương hiệu nổi tiếng khác nhau bởi vậy khách hàng có thể tham khảo các sản phẩm trên website bán hàng: https://trungtammuasam.vn/ hoặc liên hệ đến số hotline: 0977 658 099 - 0983 530 698 để được tư vấn, báo giá máy nén khí trục vít cụ thể.
