Bộ đề máy phát điện | Cấu tạo, giá bán và cách lắp đặt chi tiết

22-03-2024, 10:34 am 1919

Bộ đề là bộ phận quan trọng của máy phát điện, giúp cho thiết bị hoạt động trơn tru, ổn định. Tuy nhiên, không phải ai cũng nắm rõ cấu tạo cũng như công dụng của bộ phận này. Để hiểu rõ hơn về bộ đề máy phát điện, mời bạn tham khảo bài viết dưới đây.

Thông tin về bộ đề máy phát điện

- Cấu tạo

Bộ đề máy phát điện có cấu tạo cơ bản như sau:

Vỏ: Vỏ tạo ra từ trường cần thiết để mô tơ hoạt động. Bên cạnh đó vỏ còn có chức năng bảo vệ lõi cực, các cuộn cảm và khép kín các đường sức từ.
Mô tơ: Tạo ra ngoại lực đủ lớn để kích thích động cơ đốt trong của máy phát điện hoạt động.
Công tắc từ: Hoạt động giống như công tắc chính, dẫn dòng điện chạy qua mô tơ và làm bánh răng khởi động.

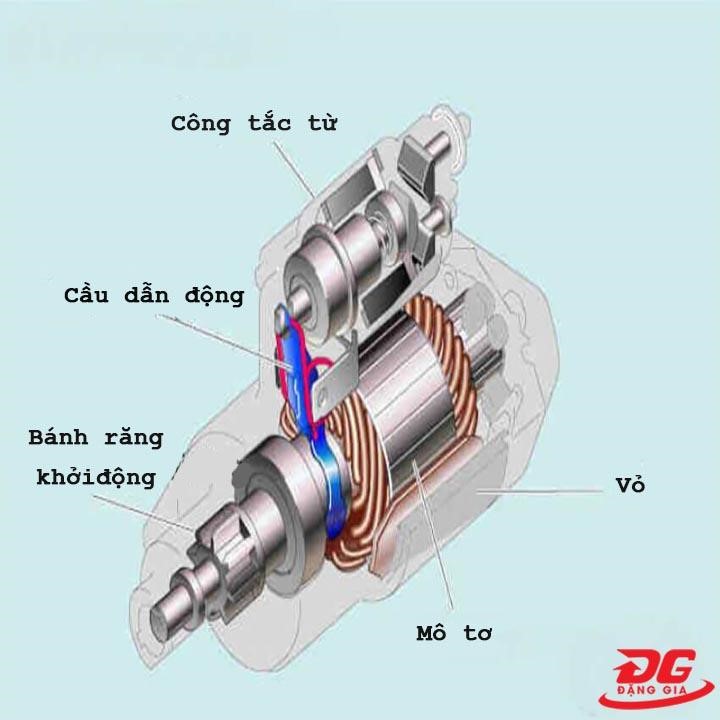

Cấu tạo của bộ đề máy phát điện

Cấu tạo của bộ đề máy phát điện

Cần dẫn động: Là cần đẩy truyền chuyển động của công tắc từ tới bánh răng khởi động, nhờ đó bánh răng được khớp với vành răng.
Bánh răng khởi động: Bánh răng kết hợp với vành răng để truyền lực quay từ bộ đề tới động cơ. Then xoắn sẽ chuyển lực quay vòng của mô tơ thành lực đẩy bánh răng, từ đó, việc ăn khớp và ngắt sự ăn khớp của vành răng với bánh răng được đảm bảo.

- Nguyên lý hoạt động

Củ đề máy phát điện có 2 phần quan trọng đó là cuộn cảm và động cơ điện. Cuộn cảm gồm có 2 đầu nối, đầu nối to được nối trực tiếp với ắc quy, đầu nhỏ sẽ được nối với hệ thống khởi động, dòng điện sẽ chạy qua đầu này khi người dùng khởi động máy phát điện. Nguyên lý hoạt động của nó như sau:

Thứ nhất, khi có dòng điện chạy qua, từ trường được tạo ra sẽ làm di chuyển thanh chạc sau đó đẩy bánh răng ra tiếp xúc và ăn khớp với vành.

Thứ hai, chúng đóng vai trò như một rơle đóng mở, cho phép dòng điện chạy qua và làm quay động cơ của máy phát điện. Nếu như bạn nghe thấy tiếng “clac clac” khi khởi động máy thì đó chính là do sự tiếp xúc của rơle này.

- Giá thành

So với các linh kiện khác của máy phát điện thì bộ đề có giá rẻ và thấp hơn rất nhiều. Tuy nhiên, nó cũng có nhiều mức giá khác nhau, dao động từ 800.000 - 1.500.000 đồng.

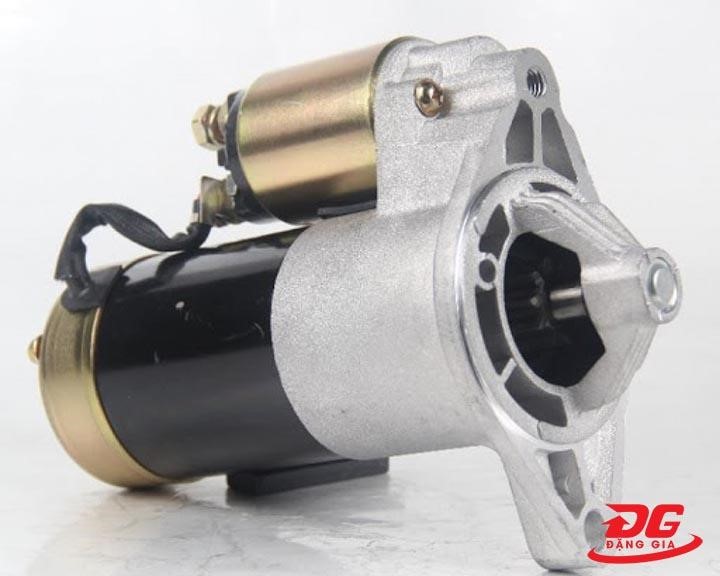

Giá củ đề máy phát điện dao động từ 800.000 - 1.500.000 đồng

Giá củ đề máy phát điện dao động từ 800.000 - 1.500.000 đồng

Bạn có thể tham khảo giá một số bộ đề máy phát điện dưới đây:

Motor củ đề máy dầu Yanmar L40, L48, L60, L70, L90, L100, 170, 173, 178, 186, 188, 190, 192, 195, 198, 5 - 8kw có giá: 1.248.000 đồng.
Củ đề máy dầu OEM 173F, 178F, 186F, 190, 192F, 3 - 7kw có giá: 850.100 đồng.

Hướng dẫn lắp đặt bộ đề máy phát điện

Cách lắp đặt bộ đề cho máy phát điện như sau:

Bước 1: Đưa tay quay vào máy phát để lên dây cót.

Bước 2: Thay trục cho bộ đề, bao gồm cả trục nằm tiếp giáp với trục khởi động của máy nổ.

Bước 3: Khởi động bộ đề bằng cách dùng tay kéo cần trắng và cần đỏ xuống.

Đến đây, việc lắp bộ đề cho máy phát điện về cơ bản đã hoàn thành. Tiếp theo bạn chỉ cần cho máy khởi động. Trong những lần khởi động sau, bạn không cần thực hiện những bước kể trên bởi bộ đề đã tự động nạp cót.

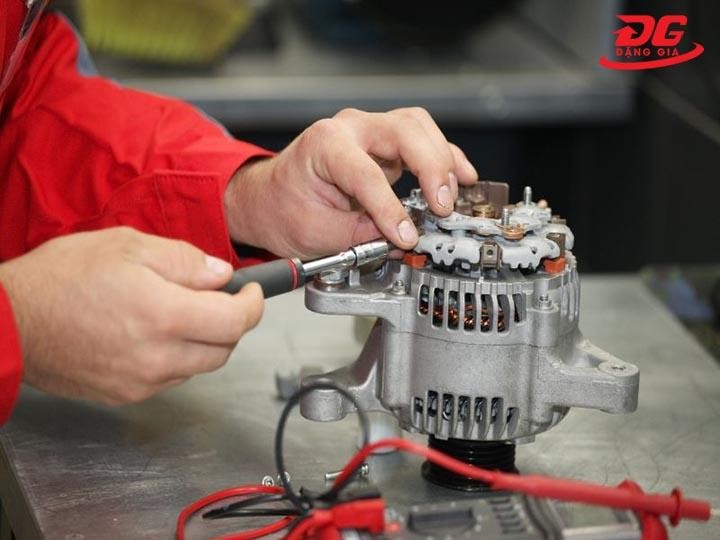

Cách lắp đặt bộ đề máy phát điện

Cách lắp đặt bộ đề máy phát điện

Lưu ý: Trước khi lắp bộ đề vào động cơ, bạn không được lên dây cót để tránh những sự cố có thể xảy ra.

Sau khi lắp ráp xong, bạn nên điều chỉnh lại dây ga đến vị trí khởi động và kéo cần giảm áp để đẩy cần khởi động, làm nổ máy.

==>> Xem thêm: Tủ ATS máy phát điện và sơ đồ hướng dẫn đấu nối chi tiết

Một số lỗi thường gặp ở bộ đề máy phát điện

Một số lỗi thường gặp ở bộ đề máy phát điện đó là:

Hỏng rơle

Dấu hiệu của việc rơle hoạt động không tốt đó là phát ra tiếng tách tách liên tục khi ấn đề. Hiện tượng này xảy ra khi nguồn cấp cho cuộn hút không được ổn định, gây nên hiện tượng hút nhả liên tục, lâu dần sẽ dẫn đến tình trạng trượt đề, vỡ răng, gây ảnh hưởng lớn đến hiệu quả làm việc.

Mối nối bị han gỉ

Các mối nối chính là vị trí dễ bị han gỉ, điều này làm cho dòng điện cung cấp cho bộ đề không đủ, không thể khởi động được động cơ. Do đó, trong quá trình sử dụng bạn nên thường xuyên kiểm tra, làm sạch các mối nối để đảm bảo khả năng tiếp xúc tại những vị trí này.

Các mối nối rất dễ bị han gỉ do tình trạng oxi hóa

Các mối nối rất dễ bị han gỉ do tình trạng oxi hóa

Vả đề

Vả đề là hiện tượng đề nhưng máy không nổ, không những vậy còn phát ra tiếng nổ chói tai ở phía động cơ. Nguyên nhân gây ra tình trạng này là ro IC đánh lửa không đúng thời điểm, hoặc đặt cam sai sau khi bảo dưỡng.

Khi bộ đề gặp phải những trường hợp hỏng hóc bên trên, bạn nên tạm ngừng hoạt động và nhanh chóng mang đi sửa chữa.

Trên đây là toàn bộ những thông tin về bộ đề máy phát điện. Nếu bạn cũng đang cần tìm mua bộ đề, phụ kiện cho máy phát điện hoặc các model máy phát điện giá rẻ, chất lượng, hãy đến ngay Điện máy Đặng Gia để tham khảo nhé. Đặng Gia với đội ngũ nhân viên chuyên nghiệp, sản phẩm cam kết chính hãng, đảm bảo chế độ bảo hành sẽ là điểm đến đáng tin cậy cho Quý khách hàng.
