Van tiết lưu thuỷ lực là gì? Phân loại và nguyên lý hoạt động

Van tiết lưu thủy lực là linh hồn của mọi hệ thống thủy lực hiện đại. Thiếu nó, toàn bộ dây chuyền có thể mất kiểm soát trong tích tắc. Bạn đang gặp khó khi chọn đúng loại van, không biết cách tính toán thông số hay phân biệt van một chiều và hai chiều? Bài viết này của Đặng Gia sẽ giải đáp trọn vẹn từ A đến Z - không cần tìm thêm ở đâu khác.

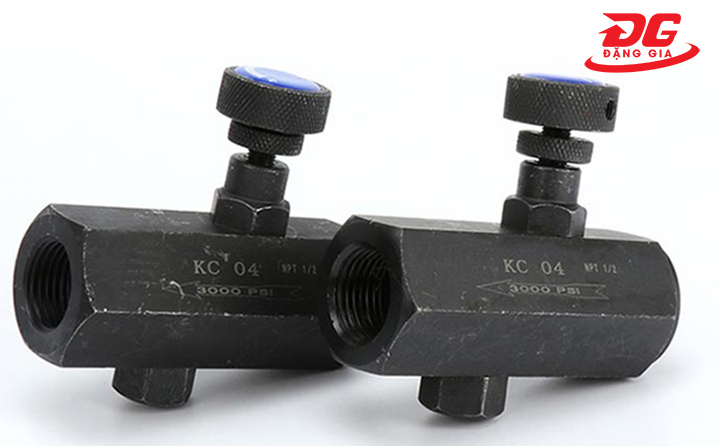

1. Van tiết lưu thủy lực là gì?

1.1. Khái niệm cơ bản

Van tiết lưu thủy lực (tiếng Anh: Flow Control Valve) là thiết bị cơ khí được sử dụng để điều chỉnh lưu lượng chất lỏng. Bao gồm dầu thủy lực, nhớt, nước - hoặc khí di chuyển qua đường ống trong hệ thống thủy lực. Nguyên tắc hoạt động dựa trên việc thay đổi tiết diện thông qua của dòng chảy, từ đó kiểm soát tốc độ và lực tác động lên các cơ cấu chấp hành.

Trong thực tế kỹ thuật, van tiết lưu thủy lực còn được gọi với nhiều tên khác nhau tùy theo ngữ cảnh sử dụng:

• Van điều chỉnh dòng chảy
• Van điều tiết lưu lượng
• Van tiết lưu điều tốc (với dòng có tích hợp van một chiều)

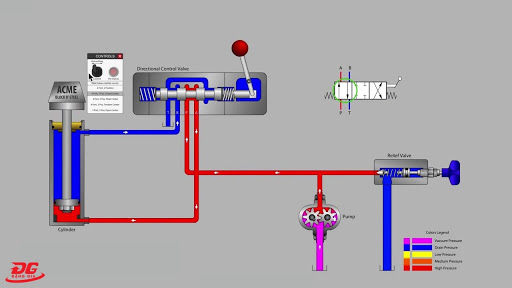

1.2. Vai trò trong hệ thống thủy lực

Trong một hệ thống thủy lực hoàn chỉnh, van tiết lưu đảm nhận 2 nhiệm vụ cốt lõi:

• Kiểm soát tốc độ chấp hành: Bằng cách thay đổi kích thước lối thoát dòng chảy, van điều chỉnh lưu lượng dầu đến xi lanh hoặc động cơ thủy lực. Từ đó trực tiếp quyết định tốc độ hành trình và lực tác động của cơ cấu chấp hành.
• Ổn định vận hành hệ thống: Ngăn chặn hiện tượng dòng chảy đột ngột, giảm dao động áp suất, bảo vệ toàn bộ hệ thống khỏi các cú sốc thủy lực gây hư hỏng thiết bị.

Nếu bơm thủy lực là trái tim, van an toàn là bộ phòng thủ thì van tiết lưu chính là bộ điều tốc - quyết định nhịp làm việc của toàn bộ hệ thống.

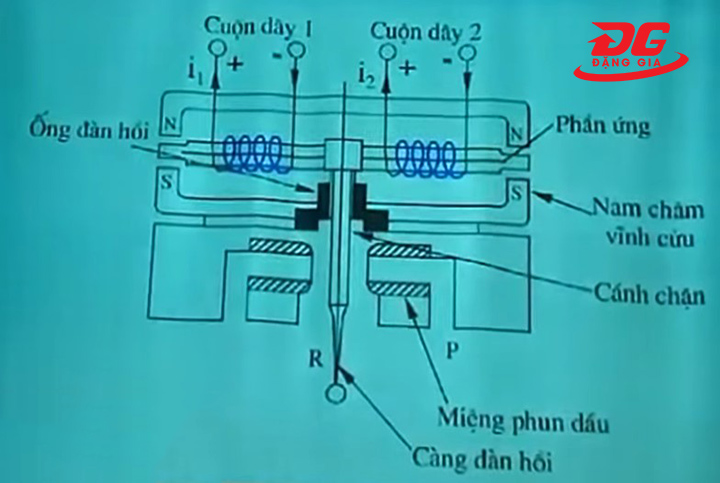

2. Cấu tạo chi tiết của van tiết lưu thủy lực

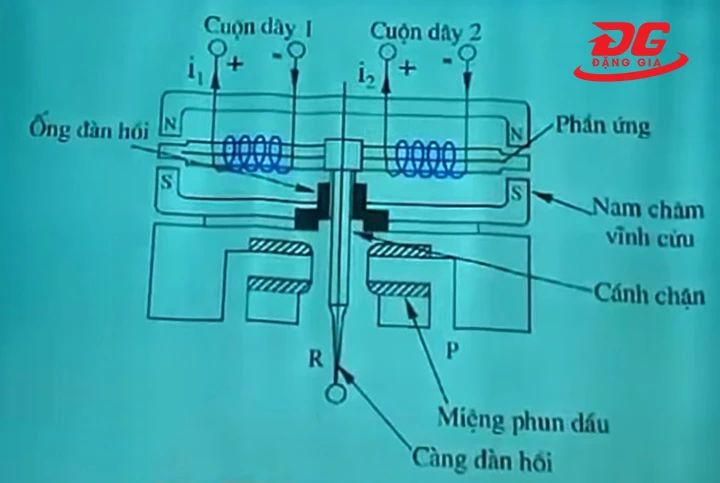

2.1. Các thành phần chính

Dù hình dạng bên ngoài có thể khác nhau tùy nhà sản xuất và phân loại, một van tiết lưu thủy lực tiêu chuẩn đều bao gồm các bộ phận sau:

2.2. Đặc điểm vật liệu

Vật liệu chế tạo van tiết lưu phải đáp ứng đồng thời nhiều yêu cầu khắt khe:

• Chịu áp suất cao: Hầu hết van thủy lực công nghiệp chịu áp suất làm việc từ 200 đến 350 bar, một số dòng cao áp đặc biệt có thể lên đến 500 bar.
• Chống ăn mòn: Với môi trường dầu thủy lực, nhiệt độ vận hành có thể dao động từ -20°C đến 120°C, đòi hỏi vật liệu ổn định hóa học.
• Độ bền cơ học: Chịu được chu kỳ đóng/mở hàng triệu lần mà không bị mài mòn đáng kể.

Dựa trên số liệu thực tế từ các dự án mà Tổng kho Đặng Gia đã triển khai, van làm từ thân gang có chi phí thấp hơn nhưng tuổi thọ rút ngắn đáng kể trong môi trường ẩm hoặc tiếp xúc với dầu có tính axit nhẹ. Thân inox 316 là lựa chọn tối ưu cho ứng dụng thực phẩm và dược phẩm.

3. Nguyên lý làm việc của van tiết lưu thủy lực

3.1. Mối quan hệ giữa tiết diện và áp suất

Nguyên lý hoạt động của van tiết lưu thủy lực dựa trên định luật Bernoulli và phương trình liên tục của cơ học chất lỏng:

Khi dòng chất lỏng đi qua một khe hở hẹp (orifice), tốc độ dòng chảy tăng lên để bảo toàn lưu lượng (theo phương trình liên tục: A1 x V1 = A2 x V2).

Sự tăng tốc này kéo theo sự giảm áp suất tĩnh tại tiết diện hẹp - tạo ra chênh lệch áp suất (ΔP) giữa hai đầu van.

• Tiết diện van càng nhỏ - ΔP càng lớn - lưu lượng qua van càng nhỏ
• Tiết diện van càng lớn - ΔP càng nhỏ - lưu lượng qua van càng lớn

Mối quan hệ này là cơ sở để người vận hành điều chỉnh tốc độ xi lanh hoặc động cơ thủy lực chỉ bằng cách xoay một núm vặn đơn giản.

3.2. Quá trình biến đổi năng lượng

Không phải toàn bộ áp suất tổn thất đều biến mất - năng lượng được bảo toàn nhưng chuyển hóa sang dạng khác:

• Khi dòng chảy đi qua khe hẹp, hình thành các dòng xoáy và ma sát nội tại giữa các phân tử chất lỏng.
• Các dòng xoáy này tiêu tán cơ năng của dòng chảy, chuyển hóa thành nhiệt năng.
• Hệ quả trực tiếp: dầu thủy lực bị nóng lên sau khi qua van tiết lưu. Đây là lý do vì sao hệ thống thủy lực sử dụng nhiều van tiết lưu luôn cần bộ làm mát dầu (oil cooler) đi kèm.

Lưu ý thực chiến: Theo kinh nghiệm triển khai tại nhiều nhà máy, hiện tượng dầu quá nhiệt (trên 80°C liên tục) là dấu hiệu cảnh báo van tiết lưu đang bị điều chỉnh quá mức hoặc đường kính van quá nhỏ so với lưu lượng yêu cầu. Cần kiểm tra và hiệu chỉnh ngay để tránh hư hỏng toàn bộ hệ thống.

4. Phân loại van tiết lưu thủy lực

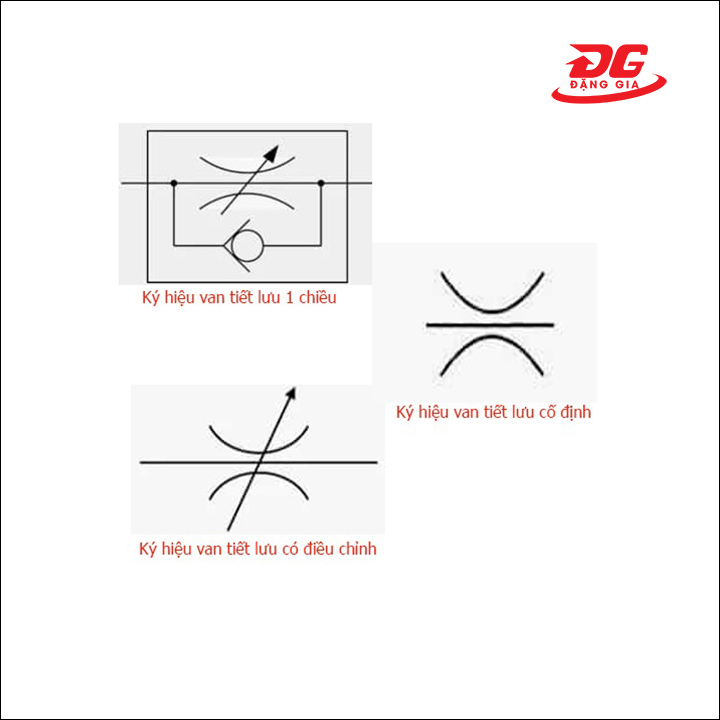

4.1. Phân loại theo khả năng điều chỉnh

• Van tiết lưu điều chỉnh được:

Đây là dòng van phổ biến nhất trong ứng dụng công nghiệp. Người vận hành có thể thay đổi lưu lượng trong một dải rộng bằng cách vặn núm hoặc vít điều chỉnh.

Ưu điểm là linh hoạt, thích ứng với nhiều chế độ vận hành khác nhau. Thường thấy trong máy ép, xi lanh thủy lực có yêu cầu tốc độ thay đổi theo quy trình sản xuất.

• Van tiết lưu không điều chỉnh được - cố định:

Tiết diện khe hở được cố định từ khi chế tạo, lưu lượng qua van luôn không đổi ở cùng điều kiện áp suất.

Ưu điểm là cấu tạo đơn giản, giá thành thấp, ổn định tuyệt đối.

Nhược điểm là không linh hoạt khi yêu cầu thay đổi. Phù hợp với các chu trình lặp lại hoàn toàn như máy đóng gói tự động, dây chuyền robot công nghiệp.

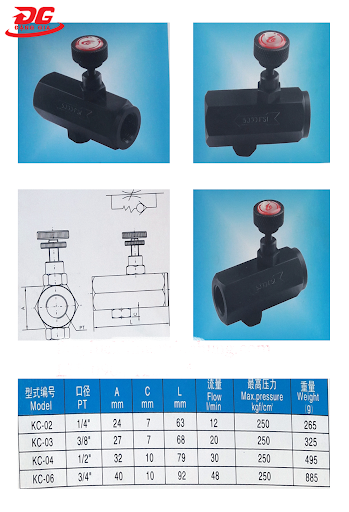

4.2. Phân loại theo chiều dòng chảy

Trong thực tế, van tiết lưu một chiều kết hợp van bi hay còn gọi là van tiết lưu điều tốc. Đây là dạng được dùng nhiều nhất nhờ tính đa năng và giá thành hợp lý.

4.3. Phân loại theo chế độ chảy

• Chế độ chảy tầng:

Xảy ra khi dòng chất lỏng chảy qua ống dẫn dài với tỷ lệ chiều dài/đường kính (l/d) lớn hơn 10. Đặc điểm nổi bật là lưu lượng phụ thuộc mạnh vào độ nhớt và nhiệt độ của dầu.

Khi nhiệt độ tăng, độ nhớt giảm, lưu lượng tăng đáng kể dù không thay đổi cài đặt van. Đây là hạn chế lớn trong môi trường nhiệt độ biến động.

• Chế độ chảy rối:

Xảy ra tại tiết diện hẹp đột ngột. Đặc tính phi tuyến với tổn thất áp suất tỉ lệ gần với bình phương lưu lượng. Ưu điểm là ít bị ảnh hưởng bởi nhiệt độ hơn so với chế độ chảy tầng, nên van tiết lưu kiểu orifice (lỗ tiết lưu ngắn) thường ổn định hơn trong điều kiện nhiệt độ thay đổi.

4.4. Phân loại theo phương thức lắp đặt và chức năng

• Van tiết lưu lắp ren: Kết nối qua ren BSP hoặc NPT, phổ biến nhất, dễ lắp đặt và thay thế.
• Van tiết lưu lắp mặt bích: Dành cho đường ống kích thước lớn, áp suất cao, phổ biến trong hệ thống thủy lực hạng nặng.
• Van tiết lưu bắt đế - bắt modul: Lắp trực tiếp lên khối phân phối, tiết kiệm không gian và giảm điểm rò rỉ.
• Ống tiết lưu mao dẫn: Dạng đơn giản nhất, thường thấy trong hệ thống lạnh và điều hòa không khí.
• Van tiết lưu tay: Điều chỉnh bằng tay, phù hợp với hệ thống không yêu cầu tự động hóa.

5. Ưu điểm và lợi ích khi sử dụng van tiết lưu thủy lực

6. Hướng dẫn tính toán tổn thất áp suất và lưu lượng thực tế

6.1. Công thức tính tổn thất áp suất (ΔP)

Tổn thất áp suất qua van tiết lưu được xác định theo công thức tổng quát sau:

Hoặc đơn giản hơn với công thức thực hành theo lưu lượng:

6.2. Công thức tính lưu lượng (Q)

Lưu lượng thực tế qua van tiết lưu được tính theo phương trình liên tục:

6.3. Ví dụ thực hành minh họa

Bài toán: Một xi lanh thủy lực cần hành trình 500mm trong 3 giây, đường kính xi lanh 80mm, áp suất hệ thống 150 bar. Tính lưu lượng cần thiết và chọn van tiết lưu phù hợp.

Lời giải:

• Vận tốc xi lanh yêu cầu: V = 500mm / 3s = 167 mm/s = 0.167 m/s
• Diện tích mặt cắt xi lanh: A = π x (0.08)² / 4 = 0.005024 m²
• Lưu lượng cần thiết: Q = A x V = 0.005024 x 0.167 = 0.000839 m³/s ≈ 50.3 L/min
• Chọn van tiết lưu: Van có lưu lượng danh nghĩa 60 L/min, ren kết nối G1/2, áp suất làm việc tối đa 200 bar.

Đây là cách tính cơ bản. Trên thực tế, cần cộng thêm hệ số an toàn 10-20% và tính đến tổn thất đường ống trước khi quyết định chọn van.

7. Ứng dụng thực tế của van tiết lưu thủy lực

7.1. Trong công nghiệp và xây dựng

Van tiết lưu thủy lực xuất hiện ở hầu hết các thiết bị cơ khí có hệ thống dầu thủy lực:

Máy móc gia công kim loại:

• Máy ép thủy lực, máy dập, máy đột lỗ: van tiết lưu kiểm soát tốc độ hành trình xuống/lên của đầu ép, đảm bảo lực tác động đều và chính xác
• Máy nghiền, máy cán: điều tiết tốc độ trục cán thủy lực để đạt chiều dày sản phẩm đồng đều
• Máy uốn ống, máy cắt thủy lực: kiểm soát góc uốn và lực cắt

Thiết bị nâng hạ:

• Bàn nâng thủy lực, thang nâng hàng: van tiết lưu điều chỉnh tốc độ nâng hạ để đảm bảo an toàn
• Xe nâng hàng: van tiết lưu trên cơ cấu nâng mast giúp hạ hàng êm ái, chống rơi đột ngột
• Sàn nâng, cầu dẫn xe: điều tiết tốc độ bật nâng sàn cầu

Máy móc xây dựng và cơ giới:

• Máy xúc đào: van tiết lưu trên bộ tay gàu giúp điều chỉnh tốc độ quay và khả năng kiểm soát gàu xúc
• Xe cẩu, cần cẩu tháp: kiểm soát tốc độ hạ tải trọng an toàn
• Máy ủi, máy lu: điều tiết tốc độ nâng hạ lưỡi

7.2. Trong hệ thống lạnh và khí nén

Hệ thống lạnh công nghiệp:

• Ống tiết lưu mao dẫn và van tiết lưu điện tử điều tiết lưu lượng môi chất lạnh từ phía cao áp sang thấp áp, tạo hiệu ứng làm lạnh trong kho lạnh, tủ đông
• Hệ thống điều hòa ô tô: van tiết lưu orifice tube hoặc TXV kiểm soát lượng freon vào dàn lạnh
• Trung tâm điều hòa công nghiệp: van tiết lưu điện tử điều khiển chính xác lưu lượng môi chất theo tải lạnh thực tế

Hệ thống khí nén:

• Van tiết lưu điều chỉnh lưu lượng khí nén đến xi lanh khí nén, kiểm soát tốc độ piston
• Bộ điều tiết FRL: van tiết lưu là bộ phận điều tốc không thể thiếu trong mọi tủ điều khiển khí nén

8. Kinh nghiệm lựa chọn và lắp đặt van tiết lưu thủy lực

8.1. Các tiêu chí lựa chọn

Theo kinh nghiệm tư vấn và triển khai thực tế của đội ngũ chuyên gia Đặng Gia, quá trình lựa chọn van tiết lưu cần xác định đủ 5 thông số kỹ thuật cốt lõi:

Các thương hiệu van tiết lưu thủy lực uy tín:

• Parker (Mỹ): Dòng F, FV, RVFM - tiêu chuẩn công nghiệp toàn cầu, độ bền vượt trội, giá cao
• Yuken (Nhật): Dòng FGC, FCG - phổ biến tại Đông Nam Á, cân bằng tốt giữa chất lượng và giá thành
• Bosch Rexroth (Đức): Dòng RDFA, Z2FS - chính xác cao, phù hợp hệ thống yêu cầu kỹ thuật khắt khe
• Nachi (Nhật): Phổ biến trong máy CNC và thiết bị công nghiệp chính xác
• Besko, Sun Hydraulics: Lựa chọn kinh tế hơn cho ứng dụng tiêu chuẩn

8.2. Lưu ý khi lắp đặt và bảo trì

Trong quá trình lắp đặt:

• Lắp đúng chiều dòng chảy theo mũi tên chỉ hướng trên thân van - đây là lỗi phổ biến nhất khi lắp van tiết lưu lần đầu
• Vệ sinh toàn bộ đường ống bằng cách xả rửa trước khi lắp van để loại bỏ cặn bẩn, vẩy hàn và dị vật có thể gây kẹt van ngay sau khi vận hành
• Siết ren đúng mô-men xoắn theo khuyến nghị của nhà sản xuất, không siết quá mức gây nứt thân van hoặc chờm ren
• Bọc băng keo ren đúng chiều vặn để đảm bảo kín khít

Trong quá trình bảo trì định kỳ:

• Kiểm tra phớt làm kín mỗi 6 tháng hoặc theo chu kỳ bảo dưỡng hệ thống - thay thế ngay khi phát hiện rò rỉ dù rất nhỏ
• Kiểm tra độ ổn định của lưu lượng bằng cách quan sát tốc độ xi lanh. Nếu tốc độ thay đổi bất thường dù không điều chỉnh van, kiểm tra độ mòn bề mặt van kim
• Không vặn núm điều chỉnh đột ngột khi hệ thống đang chịu tải - tăng giảm từ từ để tránh sốc áp
• Lọc dầu thủy lực đúng chu kỳ, chất lượng dầu kém là nguyên nhân hàng đầu gây hỏng van tiết lưu trước thời hạn

9. Bảng giá tham khảo các loại van tiết lưu phổ biến

Giá van tiết lưu thủy lực biến động theo nhiều yếu tố: thương hiệu, vật liệu, kích thước ren, áp suất danh nghĩa và tính năng tích hợp. Bảng dưới đây là giá tham khảo thực tế tại thị trường Việt Nam năm 2026:

Van tiết lưu thủy lực tuy nhỏ bé về kích thước nhưng đóng vai trò sống còn trong mọi hệ thống thủy lực. Từ máy xúc đào hạng nặng, dây chuyền dập khuôn tự động cho đến bàn nâng kho hàng và hệ thống làm lạnh công nghiệp. Hiểu đúng nguyên lý, phân loại và cách tính toán sẽ giúp bạn lựa chọn được đúng van, lắp đặt đúng cách và kéo dài đáng kể tuổi thọ của toàn bộ hệ thống.
