Bình chứa khí nén là gì? Cấu tạo & tác dụng bình khí nén

Bình khí nén lưu trữ khí nén tạm thời, đáp ứng nhu cầu dùng khí nén liên tục trong sản xuất công nghiệp. Vậy bình khí nén là gì? Thiết bị này có vai trò, tác dụng và đặc điểm gì nổi bật? Hãy cùng Điện máy Đặng Gia theo dõi bài viết này để nắm được toàn bộ thông tin tổng quan về bình chứa khí nén nhé.

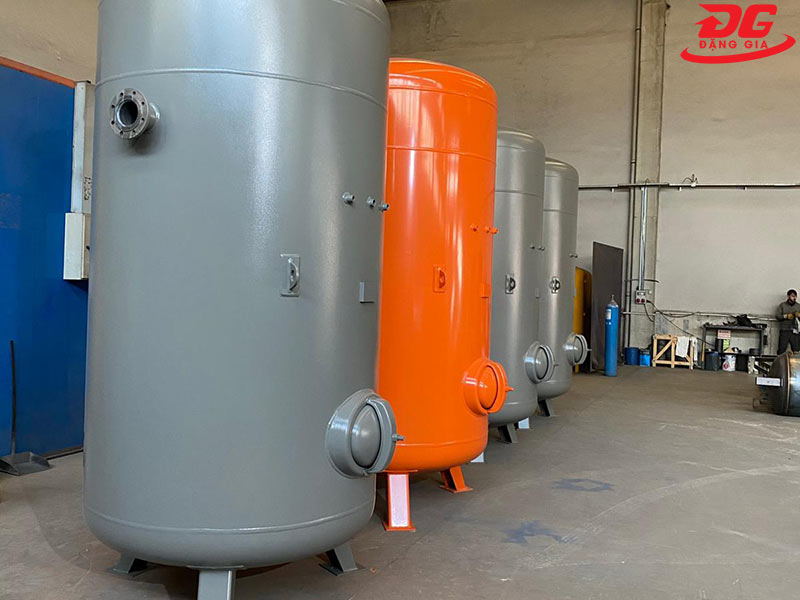

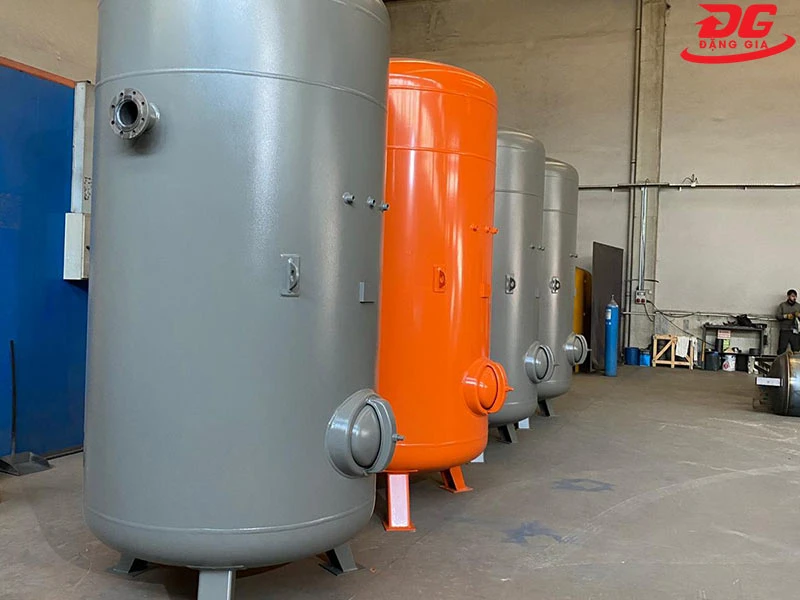

Bình chứa khí nén là gì?

Là thiết bị dùng để lưu trữ khí nén được tạo ra từ máy nén khí. Trong hệ thống khí nén, bình chứa sẽ được lắp ngay sau thiết bị nén khí (thường là máy nén khí trục vít). Sau bình tích khí nén là bộ lọc khí nén và máy sấy khí.

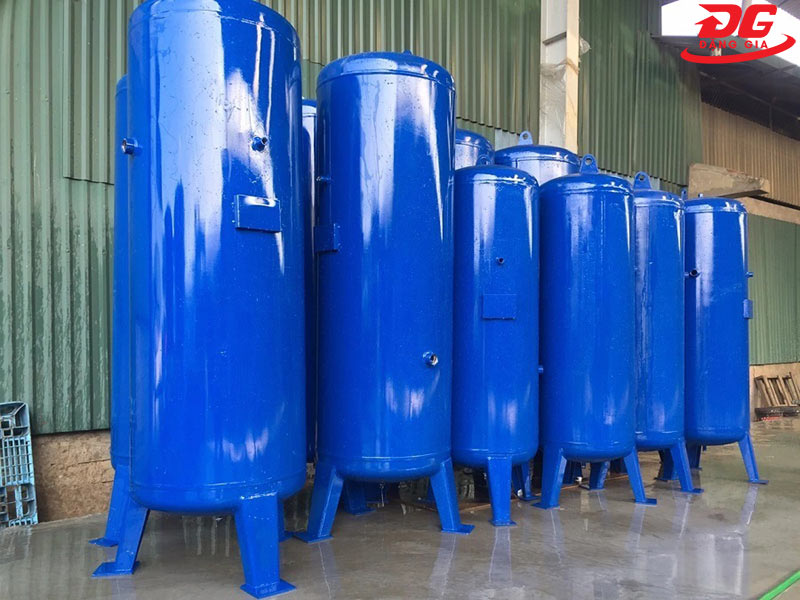

Bình chứa hơi còn gọi bình chứa khí nén

Bình tích khí nén được làm từ các vật liệu chất lượng cao, chịu được áp suất lớn, hạn chế nguy cơ bị nổ, đảm bảo an toàn khi sử dụng. Kích thước, dung tích và độ dày của bình chứa thay đổi tùy theo nhà sản xuất, nhu cầu sử dụng, công suất hoạt động của hệ thống khí nén.

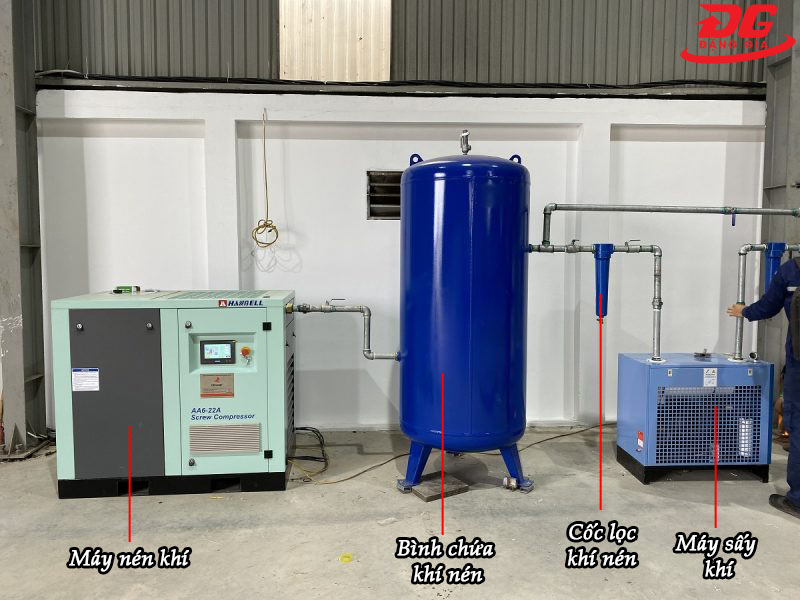

Sơ đồ hệ thống khí nén hoàn chỉnh

Bình nén khí giá bao nhiêu?

Giá bình chứa khí nén rất đa dạng do phụ thuộc vào nhiều yếu tố như chất liệu làm bình, dung tích, độ dày thành bình, nhà sản xuất, thời điểm mua hàng,....

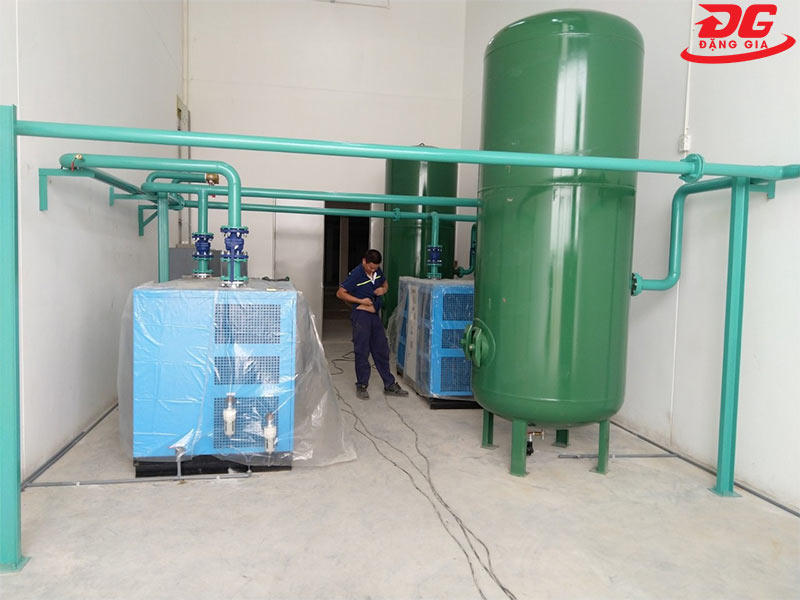

Bình chứa khí nén Fusheng 1000 lít

Dưới đây là bảng giá bình khí nén các dung tích thông dụng nhất hiện nay. Lưu ý, chất liệu làm bình là thép tấm cao cấp.

Để được báo giá chi tiết và tư vấn chọn bình chứa khí nén phù hợp với hệ thống khí nén, bạn hãy gọi ngay số hotline 0977 658 099 => Đặng Gia sẽ hỗ trợ bạn tận tình.

Đặc điểm nổi bật của bình khí nén

Bình chứa khí nén là một phần trong hệ thống nén khí, có nhiệm vụ lưu trữ khí nén, ổn định áp suất và giảm tải cho máy nén khí. Bình chứa có các đặc điểm sau:

Kích thước & thiết kế đa dạng

Bình khí nén có thiết kế nguyên khối dạng hình trụ đứng hoặc nằm ngang giúp tối ưu không gian lắp đặt. Bình được thiết kế kín, hạn chế tình trạng rò rỉ và giúp ổn định áp suất khí nén.

Dung tích bình tích áp rất đa dạng, dao động từ 50 lít đến 10.000 lít, phù hợp với mọi nhu cầu sử dụng, từ các đơn vị nhỏ đến các xưởng sản xuất công nghiệp quy mô lớn.

Thiết kế kín, làm từ chất liệu cao cấp, độ bền cao

Thiết kế an toàn

Bình chứa khí nén tiềm ẩn nguy cơ nổ rất lớn, đe dọa trực tiếp đến tính mạng của người vận hành. Bởi vậy, bình khí nén được thiết kế theo các tiêu chuẩn an toàn như:

• Vật liệu: Thường được sản xuất từ thép tấm cao cấp hoặc inox có độ bền cao, chống han gỉ, chống va đập, chịu được môi trường công nghiệp khắc nghiệt.
• Độ dày: Thành bình có độ dày tiêu chuẩn, đảm bảo chịu được áp suất cao, giảm thiểu tối đa rủi do nổ bình.
• Mối hàn: Mối hàn kín, chắc chắn, không bị rò rỉ.
• Bộ phận an toàn: Bình tích khí được trang bị đầy đủ các bộ phận bảo vệ như van an toàn, đồng hồ đo áp, van xả đáy.

Trước khi đưa vào sử dụng, bình tích áp trải được kiểm định chặt chẽ theo các tiêu chuẩn bình chứa khí nén quy định và cấp giấy chứng nhận an toàn.

Dễ bảo trì, kiểm tra

Bình khí nén có cấu tạo đơn giản, các phụ kiện có thể tháo rời. Điều này mang đến sự thuận tiện trong việc lắp đặt, kiểm tra, bảo trì định kỳ khi sử dụng.

Cấu tạo bình chứa khí nén

Cấu tạo bình chứa khí nén gồm có các bộ phận sau:

Vỏ bình

Vỏ bình khí nén được chế tạo bằng các vật liệu có độ bền cao, chịu ăn mòn tốt như inox, thép tấm,... Bề mặt được phủ sơn tĩnh điện chống han gỉ, tăng thêm bộ bền cho bình. Độ dày vỏ bình sẽ thay đổi tùy theo thể tích, áp suất của hệ thống khí nén.

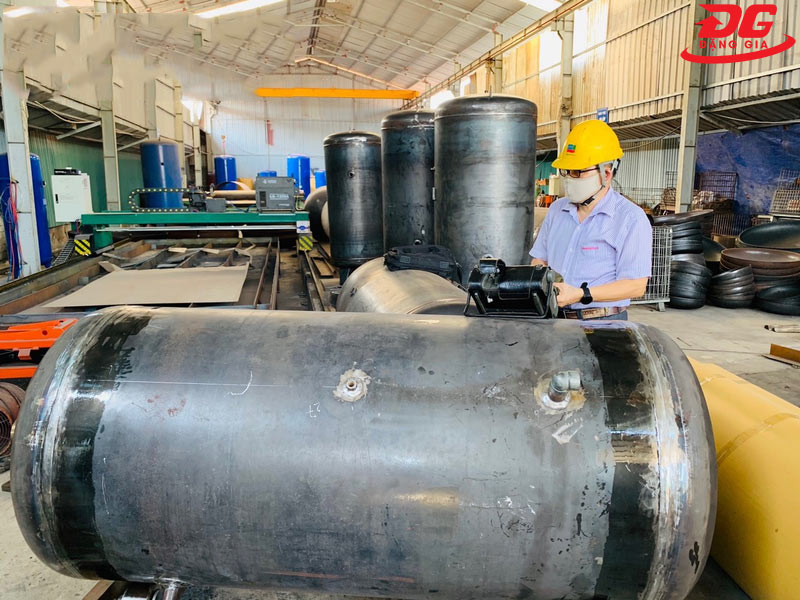

Vỏ bình khi mới được gò ép từ thép tấm dày dặn

Ruột bình

Ruột bình có thể là ruột rỗng hoặc có 1 lớp cao su dày dặn, giãn nở tốt ngăn cách với vỏ bình bằng 1 lớp khí nitơ để tăng thêm độ bền cho bình.

Đồng hồ đo áp suất

Đồng hồ có nhiệm vụ hiển thị áp suất khí nén trong bình chứa, giúp người dùng tiện quan sát, theo dõi và kiểm soát hệ thống khi đang hoạt động.

Van an toàn

Van an toàn là bộ phận quan trọng của bình khí nén, tự động giải phóng áp suất dư thừa ra khỏi bình, ngăn ngừa tình trạng quá áp; đảm bảo an toàn cho người vận hành và toàn bộ hệ thống.

Van xả

Van xả giúp loại bỏ hơi ẩm tích tụ trong bình chứa khí nén ra ngoài, ngăn ngừa ăn mòn và tăng độ bền cho hệ thống khí nén.

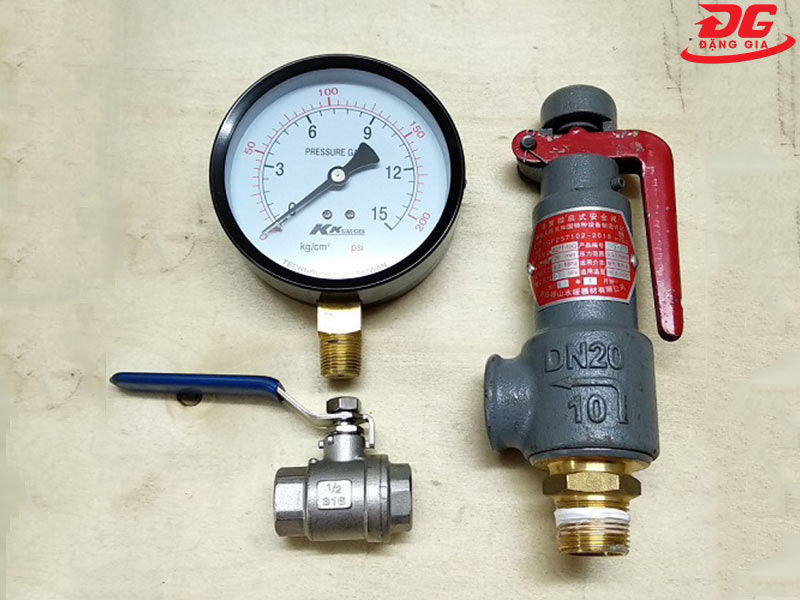

Đồng hồ, van xả đáy và van an toàn của bình chứa

Đầu nối ống dẫn khí ra/ vào

Kết nối với các đường ống để dẫn khí vào và đi ra khỏi bình chứa. Tại các đầu nối có các miếng đệm hoặc phớt để tăng độ kín, ngăn ngừa tình trạng rò rỉ khí nén.

Giá đỡ

Giá đỡ giữ cho bình khí nén đứng vững trên mặt phẳng. Chúng thường được làm bằng bằng sắt hoặc thép không gỉ.

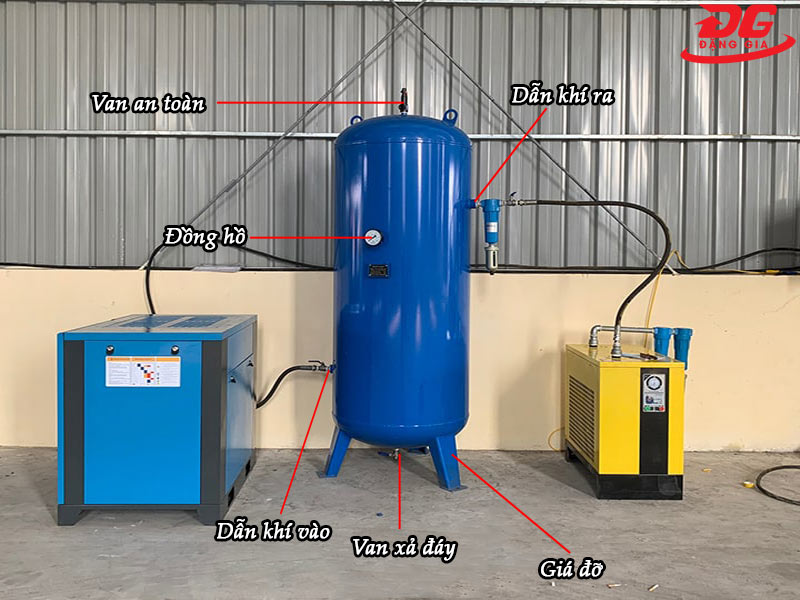

Cấu tạo cơ bản của bình tích áp khí nén

Nguyên lý hoạt động của bình khí nén

Bình chứa khí nén hoạt động theo nguyên lý áp suất. Khi máy nén khí hoạt động, khí nén theo đường dẫn khí vào đi vào bình chứa. Khí nén được nạp đầy bình và đạt đến mức áp suất đã cài đặt, rơ le gửi tín hiệu để máy nén khí dừng hoạt động.

Khi khí nén trong bình chứa đưa vào sử dụng, áp suất trong bình sẽ giảm xuống. Lúc này, rơ le sẽ tự động truyền tín hiệu để máy nén khí hoạt động trở lại. Trong quá trình nạp khí, nếu áp suất vượt quá ngưỡng cài đặt, van an toàn sẽ xả bớt khí bên trong để tránh sự cố nổ bình tích khí.

Tác dụng của bình khí nén

Lưu trữ khí nén

Đúng như tên gọi, bình chứa khí nén được dùng để lưu trữ khí nén. Điều này giúp duy trì nguồn cấp khí nén liên tục, ngay cả khi nhu cầu sử dụng tăng cao hoặc máy nén khí gặp sự cố tạm thời, đảm bảo sản hoạt động sản xuất ổn định, không bị gián đoạn.

Tách nước trong khí nén

Khi đi vào bình chứa, khí nén nguội dần, hơi nước sẽ ngưng tụ và rơi xuống đáy bình dưới tác dụng của lực ly tâm. Điều này giúp máy sấy khí không phải chạy với cường độ cao để tách hơi nước ra khỏi khí nén, góp phần nâng cao hiệu quả hoạt động và tăng độ bền cho máy sấy.

Giảm tải cho máy nén khí

Nếu không có bình trữ khí nén, máy nén khí phải bật/ tắt liên tục để đáp ứng nhu cầu dùng của hệ thống, dẫn đến tốn nhiều điện năng và gây ra sự hao mòn nhanh chóng cho động cơ. Ngược lại, nếu dùng bình khí nén, máy nén khí sẽ bật/ tắt theo chu trình, góp phần tăng tuổi thọ cho máy.

Phân loại bình chứa khí nén

Phân loại bình khí nén theo chất liệu

• Bình chứa khí nén thép: Đây là loại phổ biến nhất, thường được làm từ thép carbon hoặc thép không gỉ. Ưu điểm của loại bình chứa này là độ bền cao, chịu áp suất lớn và giá thành hợp lý.
• Bình khí nén inox: Loại này có giá bán cao hơn nhưng có khả năng chống ăn mòn tốt do làm từ thép không gỉ. Bình chứa inox thường được dùng trong các môi trường đặc thù như y tế, thực phẩm, hóa chất,...

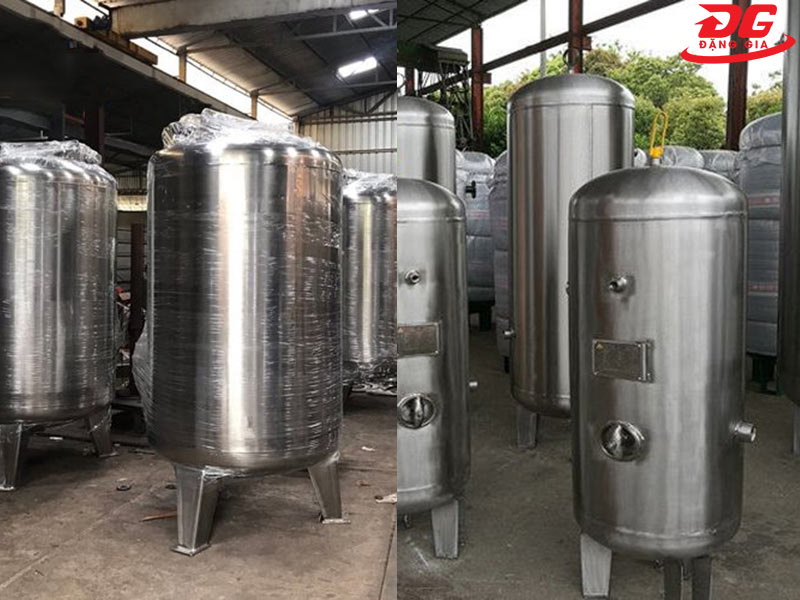

Bình tích áp khí nén bằng inox

Phân loại bình tích khí nén theo thiết kế

• Bình dáng đứng: Có thiết kế hình trụ đứng giúp tiết kiệm không gian sàn, phù hợp với những nhà xưởng có diện tích hạn chế.
• Bình chứa nằm ngang: Có thiết kế nằm ngang, thường được lắp đặt trong các nhà máy có diện tích rộng.

Phân loại bình chứa khí nén theo áp suất

• Bình chứa khí áp suất thường: Có áp suất làm việc từ 8 - 14 bar, phù hợp với các đơn vị sản xuất vừa và nhỏ.
• Bình khí nén áp suất cao: Có áp suất làm việc trên 14 bar, chuyên dùng cho các ngành công nghiệp nặng và hệ thống khí nén phức tạp.

Phân loại bình tích áp khí nén theo dung tích

• Bình chứa khí nén nhỏ: Có dung tích dưới 100 lít, phù hợp với các đơn vị có nhu cầu khí nén thấp.
• Bình chứa khí trung bình: Dung tích từ 100 - 500 lít, phù hợp với các xưởng sản xuất quy mô nhỏ và vừa.
• Bình khí nén lớn: Dung tích trên 500 lít, thường dùng tại các nhà máy, nhà xưởng có nhu cầu dùng khí nén nhiều và liên tục.

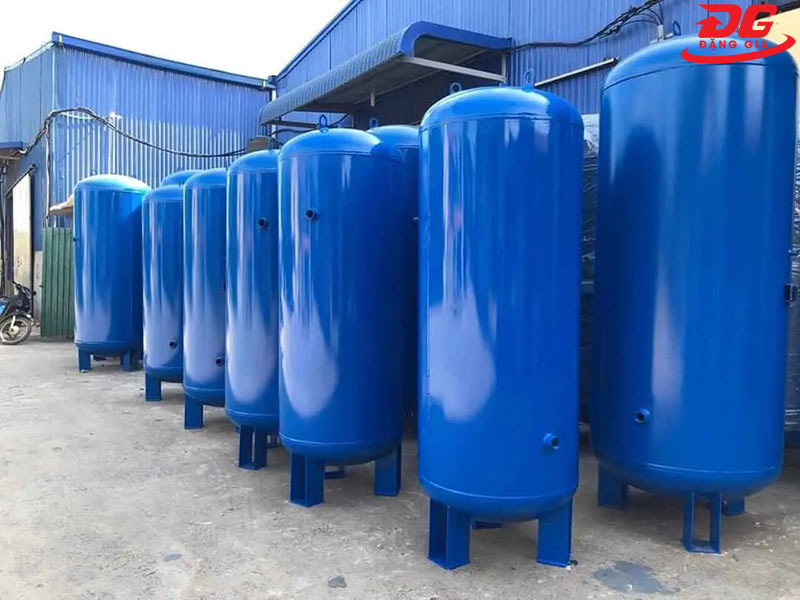

Bình tích áp khí nén 2000 lít

Ứng dụng bình chứa khí nén trong đời sống

Với nhiệm vụ lưu trữ và duy trì áp suất khí nén ổn định, bình chứa khí được sử dụng rộng rãi trong nhiều lĩnh vực của đời sống như:

• Ngành y tế: Cung cấp khí nén cho các thiết bị như máy đo huyết áp, máy thở, nâng/ hạ giường bệnh,...
• Ngành dược phẩm: Sản xuất/ đóng gói dược phẩm, tạo môi trường để nuôi cấy tế bào, vi sinh vật,...
• Ngành công nghiệp sản xuất: Cung cấp khí nén giúp dây chuyền sản xuất, cánh tay robot và nhiều thiết bị khác hoạt động ổn định, đảm bảo công việc diễn ra nhanh chóng, hiệu quả hơn.
• Ngành thực phẩm, đồ uống: Đóng gói tự động, chiết rót sản phẩm, vận chuyển nguyên liệu trong sản xuất, làm sạch và vệ sinh thiết bị sản xuất,....

Cách sử dụng bình chứa khí nén an toàn

Để sử dụng bình khí nén an toàn và hiệu quả, bạn cần tuân thủ các lưu ý dưới đây:

• Đảm bảo bình chứa khí nén đang sử dụng được kiểm định chất lượng theo đúng quy định.
• Người vận hành hệ thống khí nén được đào tạo về quy trình vận hành và biết cách ứng phó khi có sự cố xảy ra.
• Trước khi vận hành, cần kiểm tra và đảm bảo bình không có dấu hiệu bị gỉ sét, nứt vỡ. Các bộ phận như van an toàn, đồng hồ đo áp suất, rơ le áp suất hoạt động chính xác.
• Thường xuyên xả nước ngưng tụ bên trong bình.
• Kiểm tra và thay thế các phụ kiện của bình khí nén nếu chúng bị hỏng, hoạt động không chính xác. Đồng thời cần chú ý định kỳ làm sạch bề mặt bình để tránh rỉ sét, kéo dài tuổi thọ cho bình.
• Khi di chuyển bình chứa khí nén, cần sử dụng các thiết bị chuyên dụng để bình không bị va đập mạnh. Trong trường hợp cần di chuyển xa, cần xả hết khí trong bình để đảm bảo an toàn.
• Khi phát hiện các sự cố bình chứa hơi như có vết nứt, rò rỉ khí nén, quá áp, phát ra tiếng ồn lạ,... thì cần ngưng sử dụng và kiểm tra ngay lập tức.

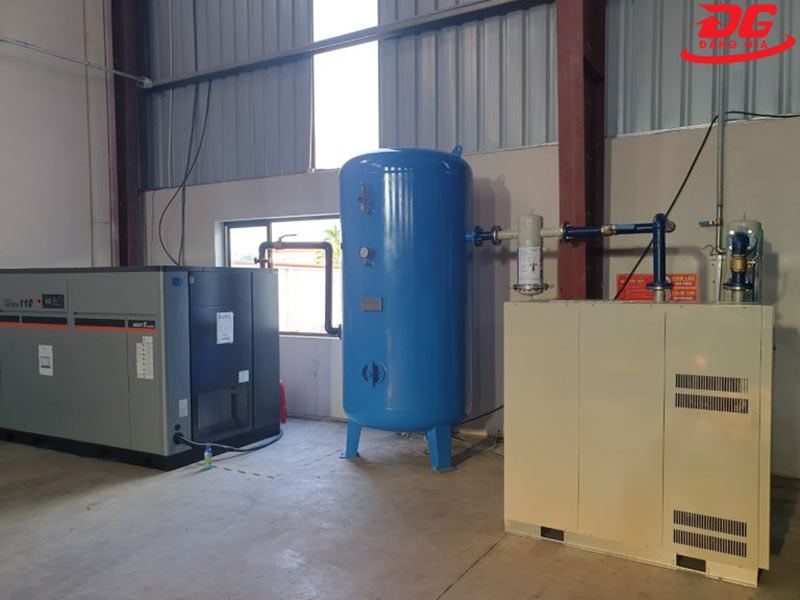

Cách dùng bình khí nén an toàn, hiệu quả

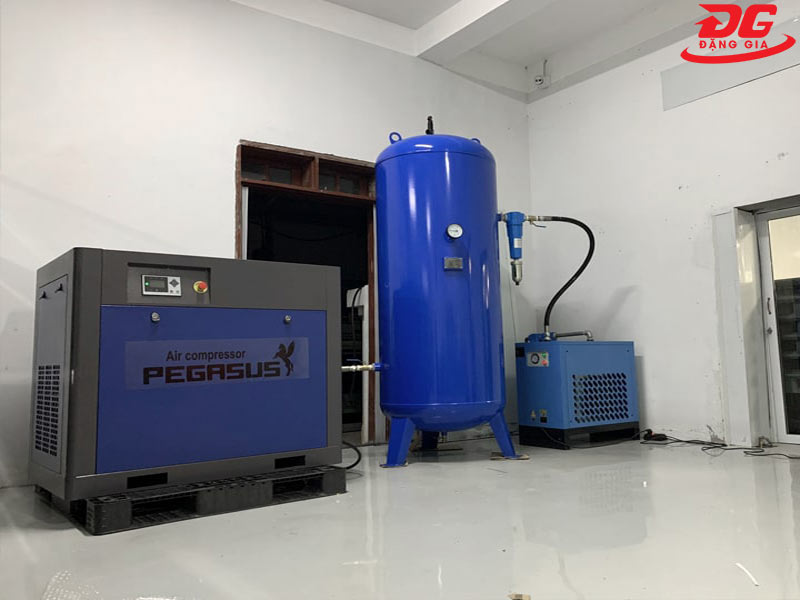

Mua bình khí nén ở đâu?

Hiện nay có nhiều đơn vị bán bình chứa khí nén trên thị trường. Tuy nhiên, để đảm bảo chất lượng và an toàn khi sử dụng, bạn nên mua hàng tại các địa chỉ bán uy tín và có đầy đủ bảo hành.

Điện máy Đặng Gia là địa chỉ mua bình khí nén tin cậy cho mọi khách hàng. Chúng tôi có đầy đủ bình chứa khí với dung tích từ 50 lít đến 10.000 lít, phù hợp với mọi hệ thống khí nén. Khi mua hàng tại Đặng Gia, khách hàng sẽ được hưởng các lợi ích sau:

• Cam kết hàng đảm bảo chất lượng, có đầy đủ giấy tờ chứng nhận an toàn.
• Sản phẩm có đầy đủ phụ kiện chính hãng đi kèm, gồm có: Van an toàn, van xả đáy, đồng hồ đo áp suất.
• Giá bình khí nén tốt nhất thị trường, đơn vị còn có nhiều chương trình khuyến mại, giảm giá giúp khách hàng tối ưu hóa chi phí đầu tư.
• Hỗ trợ vận chuyển, giao hàng và lắp đặt tận nơi trên toàn quốc.
• Đầy đủ chế độ bảo hành, luôn đảm bảo lợi ích tốt nhất cho khách hàng.

Đặng Gia nhận tư vấn, lắp đặt bình chứa hơn và hệ thống khí nén trọn gói

Bình chứa khí nén có vai trò vô cùng quan trọng trong hệ thống khí nén. Việc chọn bình chứa phù hợp không chỉ giúp tối ưu hóa quá trình sản xuất mà còn đảm bảo an toàn và nâng cao hiệu quả sử dụng. Hy vọng bài viết chia sẻ trên sẽ giúp bạn nắm rõ thông tin tổng quan về bình khí nén là gì để chọn và sử dụng hiệu quả. Nếu bạn còn bất kỳ thắc mắc nào thì hãy liên hệ 0977 658 099 để được Đặng Gia tư vấn kỹ hơn.
