Van an toàn máy nén khí là linh kiện bảo vệ sống còn mà bất kỳ hệ thống khí nén nào cũng không thể thiếu. Nếu bạn đang không biết van an toàn hoạt động như thế nào, cách chỉnh áp đúng kỹ thuật hay lý do van liên tục rò rỉ khí, bài viết này sẽ giải đáp toàn bộ từ A đến Z
1. Tổng quan về van an toàn máy nén khí
1.1. Van an toàn máy nén khí là gì?
Trong suốt hơn 8 năm làm việc trực tiếp với các hệ thống khí nén công nghiệp, chúng tôi nhận thấy rằng van an toàn là thiết bị bị đánh giá thấp nhất nhưng lại đóng vai trò quan trọng nhất trong toàn bộ chuỗi vận hành.
Van an toàn máy nén khí (tên tiếng Anh: Safety Valve hoặc Safe Valve) là một thiết bị cơ khí tự động. Được thiết kế chuyên dụng để bảo vệ hệ thống khí nén khỏi tình trạng quá áp. Khi áp suất bên trong bình chứa, ống dẫn hoặc các bộ phận liên quan vượt quá ngưỡng cài đặt an toàn, van sẽ tự động mở ra để xả khí thừa ra ngoài. Từ đó đưa áp suất trở về giới hạn cho phép và bảo vệ toàn bộ hệ thống.
Hiểu một cách đơn giản hơn: Van an toàn chính là van giảm áp hay van xả áp, hoạt động như 1 chiếc van bảo vệ tự động. Luôn sẵn sàng can thiệp ngay khi áp suất có dấu hiệu vượt ngưỡng nguy hiểm.
1.2. Tại sao máy nén khí bắt buộc phải có van an toàn?
Dựa trên số liệu thực tế từ các vụ tai nạn liên quan đến thiết bị áp lực tại Việt Nam trong những năm gần đây, tuyệt đại đa số các sự cố nổ bình khí nén đều xuất phát từ việc thiếu van an toàn hoặc van an toàn không được kiểm tra, bảo trì định kỳ. Cụ thể, van an toàn đóng vai trò không thể thiếu vì những lý do sau:
- Ngăn chặn nguy cơ cháy nổ bình tích áp: Bình tích áp chịu áp suất cực lớn, thường từ 8 đến 16 bar. Khi motor hoặc hệ thống kiểm soát áp suất gặp sự cố, áp suất có thể tăng đột ngột vượt ngưỡng chịu đựng vật lý của bình. Lúc này, chỉ có van an toàn mới kịp thời xả khí, triệt tiêu nguy cơ cháy nổ.
- Bảo vệ motor và linh kiện toàn hệ thống: Áp suất quá cao gây ra tải trọng cực lớn lên cuộn dây motor, vòng bi, xy lanh piston và các ron gioăng. Từ đó dẫn đến hao mòn nhanh, giảm tuổi thọ thiết bị một cách đáng kể.
- Đảm bảo an toàn tuyệt đối cho người vận hành: Khí nén dưới áp suất cao cực kỳ nguy hiểm. Một vụ nổ bình khí nén có sức công phá tương đương với một lượng chất nổ nhỏ, đủ để gây thương vong nghiêm trọng cho bất kỳ ai ở gần.
- Tuân thủ quy định pháp luật: Theo Thông tư số 36/2019/TT-BCT và các quy chuẩn QCVN về an toàn thiết bị áp lực, việc trang bị van an toàn cho bình chứa khí nén là yêu cầu bắt buộc.

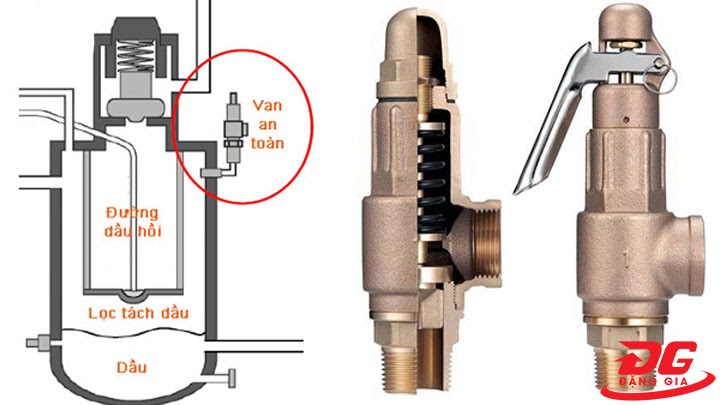

1.3. Vị trí lắp đặt chuẩn xác trong hệ thống
Theo kinh nghiệm triển khai thực tế tại hàng trăm hệ thống máy nén khí từ quy mô nhỏ đến công nghiệp nặng, vị trí lắp đặt van an toàn ảnh hưởng trực tiếp đến hiệu quả bảo vệ. Dưới đây là các vị trí chuẩn cần tuân thủ:
| Vị trí lắp đặt | Mục đích bảo vệ | Ghi chú kỹ thuật |
|---|---|---|
| Nắp capo hoặc bình dầu của máy nén | Bảo vệ đầu nén khỏi quá tải áp suất tức thời | Áp suất cài đặt thường cao hơn 10-15% so với áp suất làm việc định mức |
| Bình tích áp (bình chứa khí) | Ngăn chặn nổ bình khi áp suất tích trữ vượt mức | Bắt buộc theo tiêu chuẩn thiết bị áp lực |
| Đường ống xả của máy nén | Bảo vệ hệ thống đường ống phân phối | Dùng khi hệ thống có nhiều nhánh ống dẫn |
Lưu ý quan trọng về hướng lắp đặt: Van an toàn phải được lắp theo chiều thẳng đứng với lò xo nằm trên (đầu lò xo hướng lên trời). Đây là yêu cầu kỹ thuật bắt buộc để lực đàn hồi của lò xo hoạt động đúng nguyên lý vật lý, đảm bảo van mở và đóng ở đúng ngưỡng áp suất đã cài đặt.
2. Cấu tạo và nguyên lý hoạt động của van an toàn máy nén khí

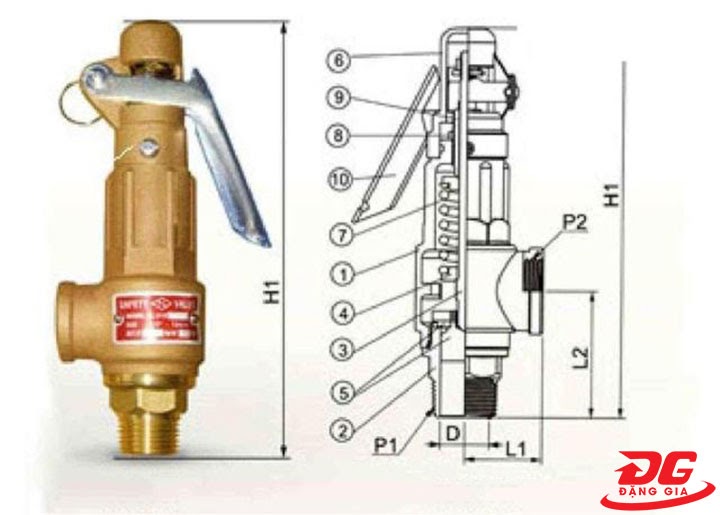

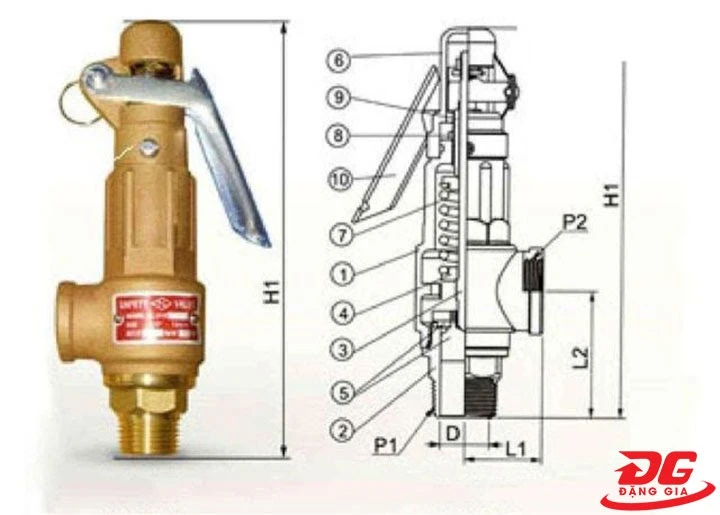

2.1. Cấu tạo chi tiết các bộ phận
Để hiểu tại sao van an toàn lại hoạt động chính xác và đáng tin cậy đến vậy, bạn cần nắm rõ từng bộ phận cấu thành. Dưới đây là sơ đồ giải thích chi tiết:
| Bộ phận | Chức năng | Vật liệu phổ biến |
|---|---|---|
| Thân van | Khung chịu lực chính, chứa toàn bộ các bộ phận bên trong; có ren lắp nối với đường ống | Đồng đỏ, gang xám, inox 304/316, thép carbon |
| Lò xo và đệm lò xo | Tạo lực đàn hồi để giữ đĩa van ở trạng thái đóng; lực lò xo quyết định áp suất cài đặt | Thép lò xo mạ kẽm hoặc inox chống ăn mòn |
| Đĩa van | Bộ phận chịu áp suất trực tiếp; tự động nâng lên khi áp suất thắng lực lò xo, tạo khe hở xả khí | Đồng thau, inox, nhựa kỹ thuật PTFE |
| Vít điều chỉnh | Điều chỉnh độ nén của lò xo, từ đó thay đổi ngưỡng áp suất tác động của van | Thép cường độ cao |
| Tay giật | Cho phép người vận hành xả áp thủ công để kiểm tra van có hoạt động trơn tru không | Nhựa hoặc kim loại |
| Đai ốc khóa | Cố định vít điều chỉnh sau khi đã cài đặt xong áp suất, chống xoay tự do do rung động | Thép mạ kẽm |
| Nắp chụp và nút bịt | Bảo vệ vít điều chỉnh khỏi bụi bẩn, chống can thiệp trái phép vào thông số cài đặt | Nhựa ABS hoặc cao su lưu hóa |
| Gioăng làm kín | Đảm bảo độ kín khít tuyệt đối ở trạng thái đóng, không để khí rò rỉ ra ngoài | PTFE, cao su NBR, silicone chịu nhiệt |
2.2. Nguyên lý vận hành tự động
Theo kinh nghiệm triển khai thực tế, việc nắm rõ nguyên lý vận hành giúp người kỹ thuật nhận biết ngay sự cố và can thiệp đúng hướng. Van an toàn hoạt động theo 3 trạng thái tuần hoàn:
- Trạng thái 1: Cân bằng - Van đóng (Hoạt động bình thường)
Áp suất khí nén trong hệ thống nằm dưới ngưỡng cài đặt. Lực nén của lò xo tác động lên đĩa van lớn hơn lực đẩy của khí nén từ phía dưới. Đĩa van áp chặt vào đế van, gioăng làm kín hoàn toàn khe hở. Hệ thống vận hành ổn định, không có khí thoát ra ngoài.
- Trạng thái 2: Vượt ngưỡng - Van mở xả khí (Can thiệp bảo vệ)
Khi áp suất trong hệ thống tăng vượt ngưỡng cài đặt, lực đẩy của khí nén tác động lên đĩa van từ phía dưới vượt qua lực đàn hồi của lò xo. Đĩa van bị đẩy nâng lên, tạo khe hở giữa đĩa van và đế van. Khí nén thừa được xả ra ngoài qua cửa xả, áp suất trong hệ thống bắt đầu giảm xuống.
- Trạng thái 3: Phục hồi - Van đóng lại (Tái lập cân bằng)
Sau khi xả bớt khí, áp suất trong hệ thống giảm xuống dưới ngưỡng cài đặt. Lực đàn hồi của lò xo một lần nữa lớn hơn lực đẩy khí nén. Lò xo đẩy đĩa van trở về vị trí đóng ban đầu. Gioăng làm kín tái thiết lập độ kín khít, hệ thống tiếp tục hoạt động bình thường.
Toàn bộ chu trình trên diễn ra hoàn toàn tự động, không cần bất kỳ sự can thiệp nào từ con người. Đây là lý do van an toàn được gọi là thiết bị bảo vệ thụ động, phản ứng trực tiếp theo tác động vật lý của áp suất.

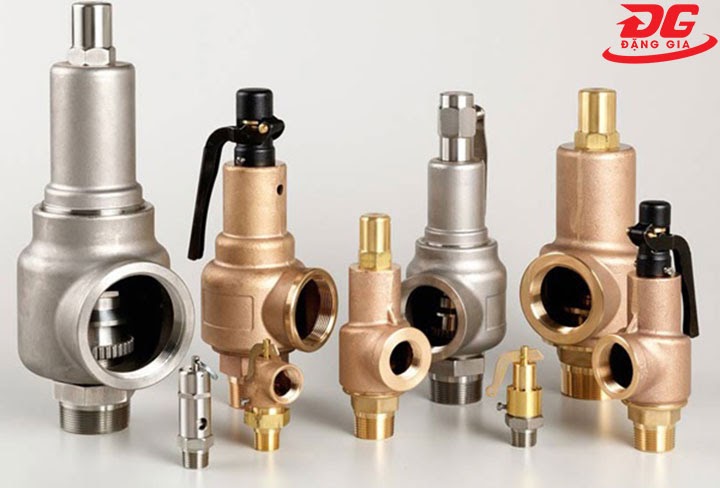

3. Phân loại các loại van an toàn máy nén khí phổ biến
3.1. Phân loại theo chất liệu cấu tạo
Việc lựa chọn đúng chất liệu van an toàn là yếu tố then chốt ảnh hưởng đến tuổi thọ, độ tin cậy, chi phí vận hành dài hạn. Dựa trên số liệu thực tế từ hàng nghìn đơn hàng phụ kiện khí nén tại Đặng Gia, đây là bảng so sánh toàn diện:
| Chất liệu | Ưu điểm nổi bật | Hạn chế | Phù hợp ứng dụng |
|---|---|---|---|
| Van đồng | Chống oxy hóa tốt, gia công chính xác, dễ lắp đặt, giá thành hợp lý | Không chịu được môi trường axit mạnh, chịu nhiệt tới ~200°C | Máy nén khí dân dụng, gara, xưởng cơ khí vừa và nhỏ |
| Van inox 304/316 | Chống ăn mòn hóa chất tuyệt đối, vệ sinh cao, không nhiễm bẩn khí | Giá thành cao hơn van đồng 2-3 lần | Y tế, thực phẩm, dược phẩm, môi trường hóa chất |
| Van gang | Chịu lực cơ học rất cao, chịu nhiệt lên đến 400-500°C, giá rẻ | Dễ rỉ sét nếu tiếp xúc độ ẩm cao, trọng lượng nặng | Hệ thống hơi nước, lò hơi, công nghiệp nặng nhiệt độ cao |
| Van thép carbon | Độ bền cơ học cao nhất, chịu áp suất và nhiệt độ cực đại | Cần bảo trì chống gỉ thường xuyên, giá cao | Dây chuyền công nghiệp nặng, hóa dầu, khai khoáng |
3.2. Phân loại theo kiểu kết nối và kích thước
Việc chọn đúng kích thước ren và kiểu kết nối là điều kiện tiên quyết để van lắp vừa khít với hệ thống, không bị rò rỉ đường ren:
- Kiểu nối ren: Phổ biến nhất, dùng cho hầu hết máy nén khí dân dụng và bán công nghiệp có bình chứa từ 24 đến 500 lít. Ưu điểm là tháo lắp nhanh, dễ thay thế. Kích thước ren thông dụng bao gồm: 1/8 inch, 1/4 inch, 3/8 inch, 1/2 inch và các cỡ theo hệ mét như 13mm, 17mm, 21mm.
- Kiểu lắp bích: Dùng cho hệ thống khí nén công nghiệp lớn, đường ống có đường kính từ DN50 trở lên. Kết nối chắc chắn hơn, không có nguy cơ bị vặn lỏng do rung động, nhưng phức tạp hơn trong lắp đặt.
| Kích thước ren | Đường kính tương đương | Ứng dụng phổ biến |
|---|---|---|
| 1/8 inch (BSP/NPT) | ~6mm | Máy nén mini, máy bơm hơi xe đạp điện |
| 1/4 inch (BSP/NPT) | ~8mm | Máy nén khí gia đình 24-50L, máy bơm hơi lốp xe |
| 3/8 inch (BSP/NPT) | ~10mm | Máy nén khí xưởng vừa, bình 100-200L |
| 1/2 inch (BSP/NPT) | ~13mm | Máy nén khí công nghiệp bình 200-500L |
3.3. Phân loại theo định mức áp suất (PSI/Bar)
Đây là thông số quan trọng nhất khi chọn mua van an toàn. Van phải có định mức áp suất cao hơn áp suất làm việc tối đa của hệ thống từ 10 đến 15%, nhưng không vượt quá áp suất thiết kế của bình chứa:
| Áp suất xả (PSI) | Tương đương (Bar / kg/cm²) | Phù hợp máy nén |
|---|---|---|
| 50 PSI | ~3.4 bar / ~3.5 kg/cm² | Máy nén áp thấp, bơm hơi lốp xe |
| 100 PSI | ~6.9 bar / ~7 kg/cm² | Máy nén khí gia đình, phun sơn nhỏ |
| 125 PSI | ~8.6 bar / ~8.8 kg/cm² | Máy nén piston 1-2HP dùng trong xưởng sửa chữa |
| 150 PSI | ~10.3 bar / ~10.5 kg/cm² | Máy nén công nghiệp 3-5HP, gara ô tô |
| 200 PSI | ~13.8 bar / ~14 kg/cm² | Máy nén công nghiệp nặng, bình tích áp 16kg/cm² |

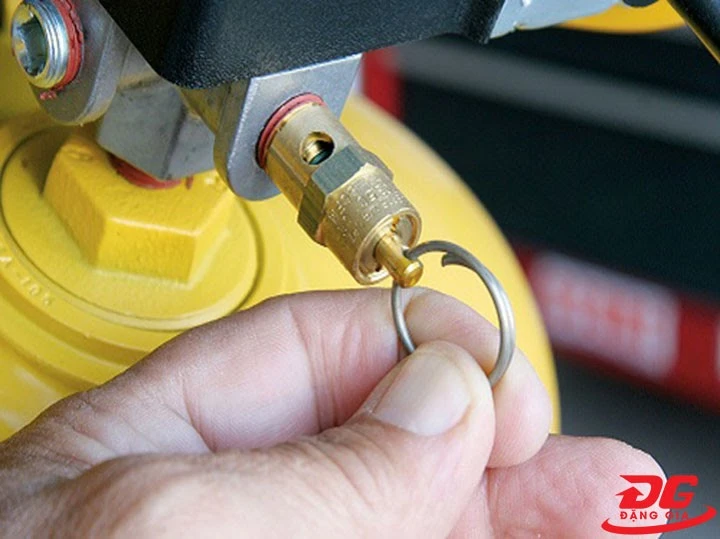

4. Hướng dẫn cách điều chỉnh van an toàn máy khí nén đúng kỹ thuật
Đây là phần được nhiều kỹ thuật viên và chủ xưởng hỏi nhất. Theo kinh nghiệm triển khai thực tế, sai lầm phổ biến nhất là chỉnh áp khi hệ thống vẫn đang có khí - điều này vô cùng nguy hiểm và có thể gây tai nạn nghiêm trọng.
4.1. Công cụ cần chuẩn bị
- Cờ lê miệng hoặc cờ lê vòng kích thước phù hợp với đai ốc khóa của van (thường là 10mm, 13mm hoặc 17mm)
- Tua vít đầu dẹt hoặc tuýp lục giác để vặn vít điều chỉnh
- Đồng hồ đo áp lực (Pressure gauge) đã được kiểm định, có thang đo phù hợp với áp suất hệ thống
- Thiết bị bảo hộ cá nhân: Kính bảo hộ chống văng khí nén, găng tay cách điện, giày bảo hộ mũi thép
- Băng keo Teflon (PTFE tape) để cuốn ren khi lắp lại, đảm bảo độ kín khít
4.2. Quy trình 5 bước chỉnh áp chi tiết
| Bước | Thao tác thực hiện | Lưu ý kỹ thuật quan trọng |
|---|---|---|
| 1 | Tháo tay giật (ring giật) và nắp chụp bảo vệ ở đầu van bằng cách kéo hoặc tháo ren tùy thiết kế | Lưu giữ nắp chụp cẩn thận để lắp lại sau khi hoàn tất, tránh bụi bẩn lọt vào cơ cấu điều chỉnh |
| 2 | Dùng cờ lê nới lỏng đai ốc khóa nằm ngay dưới đầu vít điều chỉnh. Xoay ngược chiều kim đồng hồ để nới lỏng | Chỉ nới lỏng đủ để vít điều chỉnh có thể xoay tự do, không tháo hoàn toàn đai ốc khóa |
| 3 | Dùng tua vít hoặc tuýp lục giác vặn vít điều chỉnh: xoay cùng chiều kim đồng hồ để tăng lực lò xo (tăng áp suất xả), xoay ngược chiều kim đồng hồ để giảm lực lò xo (giảm áp suất xả) | Mỗi lần chỉ vặn 1/4 đến 1/2 vòng rồi dừng lại để kiểm tra. Không vặn quá nhanh hoặc quá nhiều một lúc |
| 4 | Bật máy nén không khí và theo dõi đồng hồ đo áp lực. Quan sát chính xác áp suất tại thời điểm van bắt đầu xả khí (có tiếng xì hoặc dòng khí thoát ra) | Áp suất xả lý tưởng nên cao hơn áp suất làm việc định mức 10-15%. Ví dụ: máy làm việc ở 8 bar thì van xả ở khoảng 8.8 đến 9.2 bar |
| 5 | Sau khi xác định được mức xả chính xác theo yêu cầu, dùng cờ lê siết chặt đai ốc khóa trong khi giữ nguyên vị trí vít điều chỉnh. Lắp lại nắp chụp bảo vệ và tay giật | Chạy thử lại thêm 1-2 lần để xác nhận van xả đúng ngưỡng ổn định trước khi đưa máy vào vận hành chính thức |
5. Bảng giá tham khảo và kinh nghiệm chọn mua
5.1. Bảng giá phụ kiện van an toàn
Dưới đây là bảng giá tham khảo thị trường được cập nhật từ thực tế kinh doanh tại Đặng Gia. Lưu ý rằng giá có thể thay đổi theo thời điểm, thương hiệu và đơn vị cung cấp:
| Loại sản phẩm | Đặc điểm | Giá tham khảo |
|---|---|---|
| Đầu mối nối, giắc co, co ren | Phụ kiện kết nối đường ống, đa dạng kích thước 1/4 - 1/2 inch | 10.000 - 20.000 VNĐ / chiếc |
| Van an toàn phổ thông (van đồng) | Chất liệu đồng, ren 1/4 đến 1/2 inch, áp suất 50-150 PSI, dùng cho máy nén dân dụng | 24.000 - 150.000 VNĐ / chiếc |
| Van an toàn bán công nghiệp | Chất liệu đồng hoặc gang, ren 1/2 đến 3/4 inch, áp suất đến 200 PSI | 150.000 - 200.000 VNĐ / chiếc |
| Van an toàn công nghiệp chuyên dụng | Chất liệu inox hoặc thép, lắp bích hoặc ren lớn, chịu áp cao, dùng trong nhà máy | 200.000 - 370.000 VNĐ trở lên |
| Van an toàn inox y tế / thực phẩm | Inox 316, vệ sinh cao, chứng nhận tiêu chuẩn | 500.000 - 1.500.000 VNĐ / chiếc |
5.2. Địa chỉ mua hàng uy tín - Đặng Gia
Theo kinh nghiệm triển khai thực tế trong ngành, việc lựa chọn đúng đơn vị cung cấp quyết định đến 50% sự thành công trong vận hành hệ thống thiết bị áp lực. Một đơn vị uy tín không chỉ bán đúng sản phẩm chính hãng mà còn phải có đội ngũ kỹ thuật hỗ trợ và chính sách bảo hành rõ ràng.
Công ty Cổ phần XNK Tập Đoàn Đặng Gia là một trong những đơn vị cung cấp thiết bị khí nén và phụ tùng máy nén khí uy tín hàng đầu tại Việt Nam.
- Đội ngũ kỹ thuật viên giàu kinh nghiệm tư vấn đúng loại van phù hợp với từng dòng máy nén cụ thể
- Giao hàng toàn quốc, hỗ trợ lắp đặt và hướng dẫn sử dụng tận nơi
- Chế độ bảo hành minh bạch theo đúng tiêu chuẩn nhà sản xuất
- Hỗ trợ kỹ thuật nhanh chóng trước - trong - sau bán hàng
Van an toàn máy nén khí là linh kiện nhỏ nhưng đóng vai trò sống còn trong toàn bộ hệ thống khí nén. Qua bài viết này, bạn đã nắm được toàn bộ kiến thức từ định nghĩa, cấu tạo, nguyên lý hoạt động, cách phân loại, quy trình chỉnh áp chuẩn kỹ thuật cho đến cách xử lý các lỗi thường gặp.
