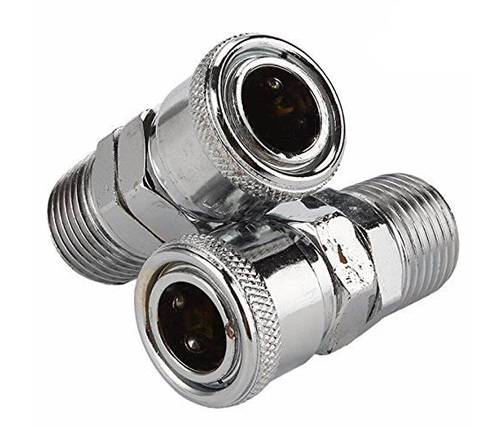

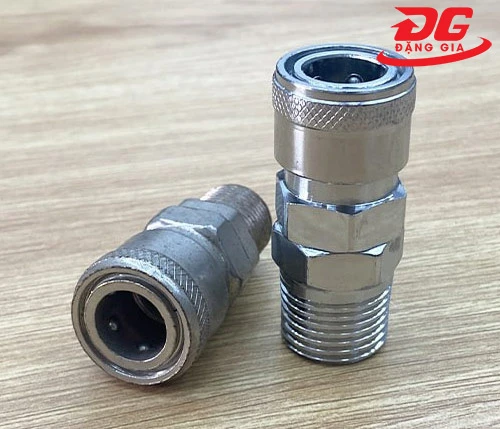

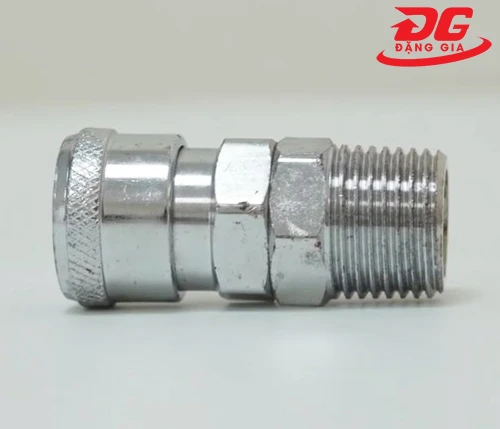

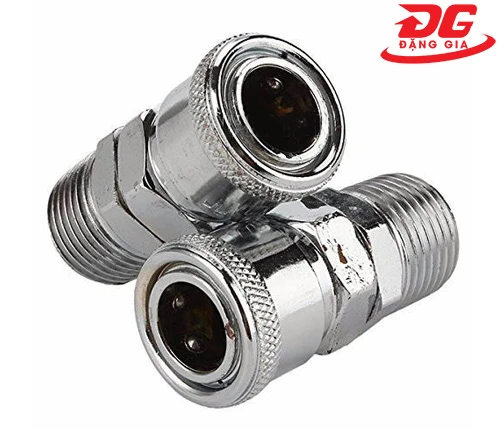

Cút nối nhanh đầu cái gen ngoài nhỏ

Cút nối nhanh đầu cái gen ngoài nhỏ là phụ kiện không thể thiếu đối với các hệ thống khí nén cần sự linh hoạt và độ kín cao. Nhờ thiết kế tiêu chuẩn, cút nối dễ dàng tương thích với nhiều loại dây hơi, máy nén khí và thiết bị công nghiệp khác nhau.

1. Ưu điểm nổi bật của cút nối nhanh đầu cái ren ngoài nhỏ

Cút nối nhanh đầu cái ren ngoài nhỏ sở hữu nhiều ưu điểm vượt trội so với các loại khớp nối truyền thống. Đây là lý do phụ kiện này xuất hiện trong hầu hết các hệ thống khí nén, dây chuyền sản xuất và thiết bị phun xịt công nghiệp hiện nay.

1.1. Kết nối nhanh chóng, tiết kiệm thời gian

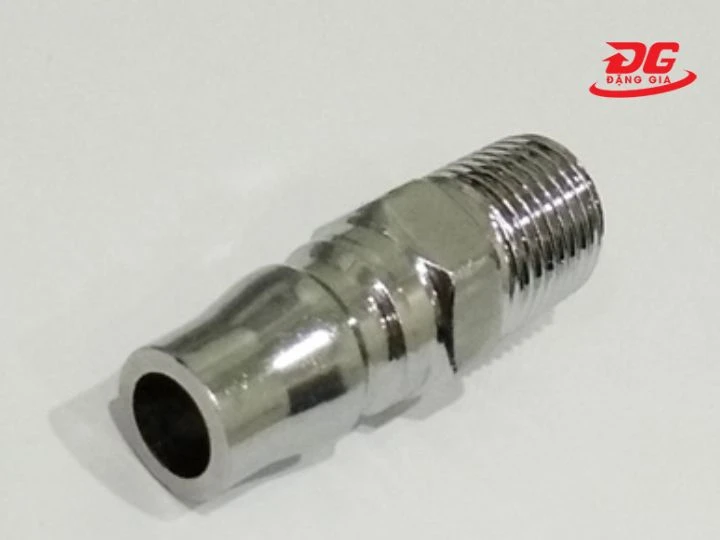

Ưu điểm cốt lõi nhất của cút nối nhanh là tốc độ lắp ghép vượt trội. Thao tác cắm - nhả chỉ mất vài giây, không cần dụng cụ hỗ trợ. So với khớp nối ren truyền thống phải vặn nhiều vòng, cút nối nhanh rút ngắn thời gian thay đầu xịt hay đổi dụng cụ xuống còn dưới 5 giây.

Trong môi trường tiệm sửa xe hoặc dây chuyền sản xuất liên tục, điều này tạo ra lợi thế vận hành rõ ràng.

1.2. Thiết kế nhỏ gọn, dễ lắp đặt ở không gian hẹp

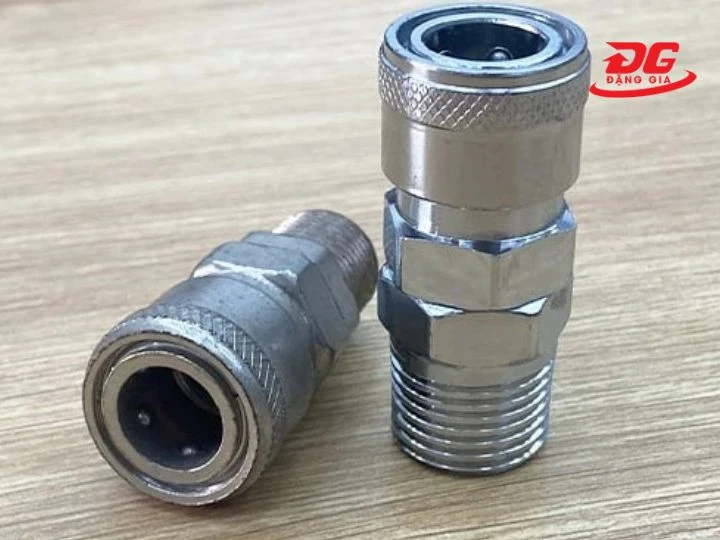

Phiên bản đầu cái ren ngoài nhỏ được thiết kế tối giản về kích thước. Phần thân ngắn và đường kính nhỏ cho phép lắp vào các vị trí bị giới hạn không gian.

Đây là lợi thế rõ rệt trong các tủ điện, hộp khí nén mini, hoặc máy phun sương nhỏ gọn. Cút nối nhỏ cũng giảm trọng lượng tổng thể cho hệ thống di động.

1.3. Độ kín khít cao, hạn chế rò rỉ

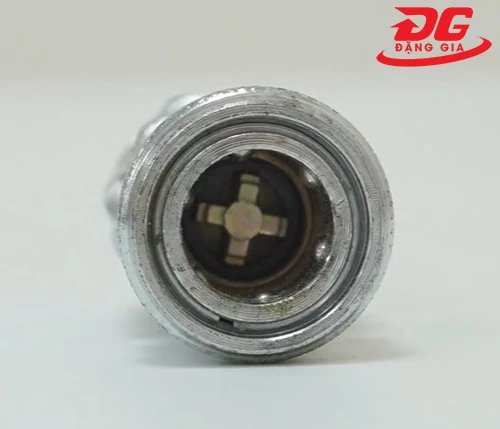

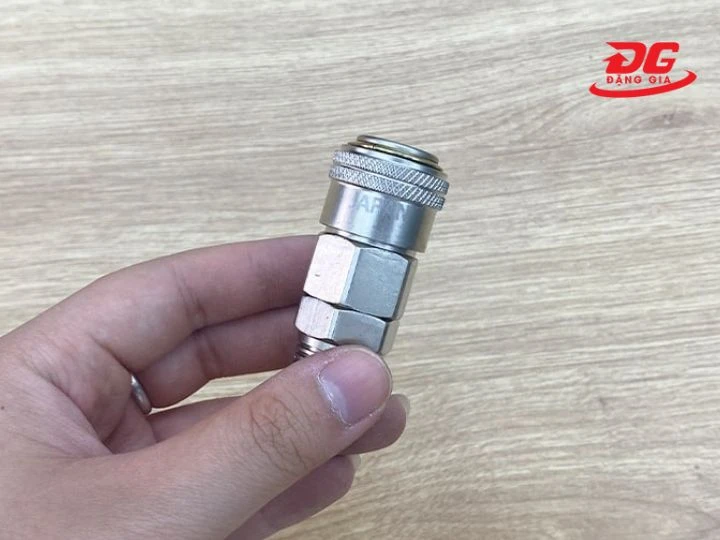

Cút nối nhanh đầu cái ren ngoài nhỏ đạt độ kín khít tốt nhờ cơ chế chốt bi bên trong. Khi đầu dương được cắm vào, viên bi thép sẽ tự động khóa chặt. Van một chiều bên trong cũng ngăn khí thoát ra khi tháo dây.

Tỷ lệ rò rỉ của cút nối nhanh chất lượng tốt thấp hơn 3 lần so với khớp nối siết tay thông thường.

1.4. Chịu áp lực và độ bền tốt

Chất liệu phổ biến của cút nối nhanh đầu cái ren ngoài nhỏ là đồng thau, thép không gỉ hoặc hợp kim kẽm. Mỗi loại vật liệu có ngưỡng chịu áp suất khác nhau. Đồng thau thường chịu được từ 10 đến 20 bar. Thép không gỉ có thể chịu tới 30 bar trở lên.

Với áp suất làm việc phổ biến của máy nén khí trong nước từ 6 đến 12 bar, cút nối chất lượng tốt đảm bảo hoạt động ổn định trong nhiều năm.

1.5. Dễ tháo lắp, bảo trì và thay thế

Khác với mối hàn hay ren cứng, cút nối nhanh có thể tháo rời mà không để lại hư hỏng cho đường ống. Người thợ không cần kỹ năng chuyên sâu để hoán đổi linh kiện.

Khi cút nối bị mòn bi hoặc giảm lực khóa, việc thay mới chỉ mất vài phút. Tính năng này đặc biệt quan trọng trong môi trường công nghiệp cần bảo trì định kỳ theo lịch.

2. Ứng dụng của cút nối nhanh đầu cái ren ngoài nhỏ

Phạm vi ứng dụng của cút nối nhanh đầu cái ren ngoài nhỏ rộng hơn nhiều người nghĩ. Từ garage ô tô nhỏ lẻ đến nhà máy sản xuất quy mô lớn, phụ tùng máy khí nén này đều có mặt ở vị trí then chốt trong hệ thống phân phối khí.

Dưới đây là các ứng dụng thực tế mà đội ngũ kỹ thuật Đặng Gia thường xuyên triển khai.

2.1. Trong hệ thống máy nén khí

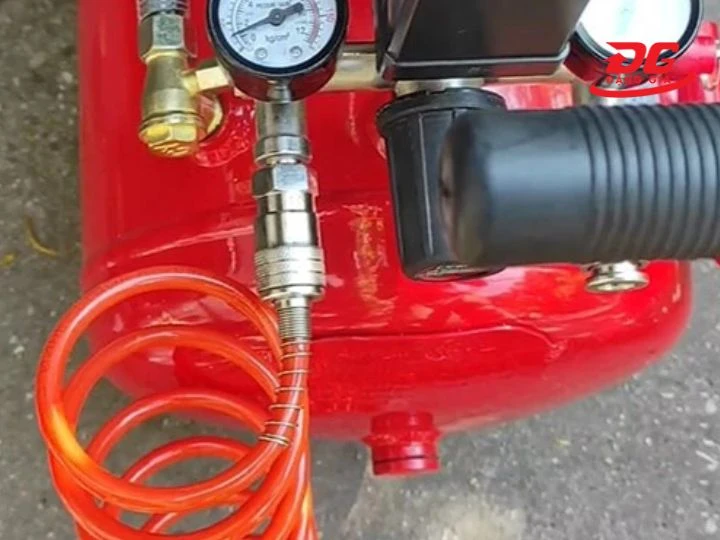

Cút nối nhanh đầu cái ren ngoài nhỏ là đầu nối chuẩn trên đường ống phân phối khí nén. Vị trí lắp thường là điểm xuất khí trên bình chứa, van điều áp hoặc thanh ray phân phối. Ren ngoài trên cút nối khớp trực tiếp với ren trong của van hoặc ống dẫn, tạo mối ghép chắc chắn.

Đây là cấu hình phổ biến nhất trong hệ thống máy nén khí piston và trục vít.

2.2. Trong tiệm sửa xe, garage

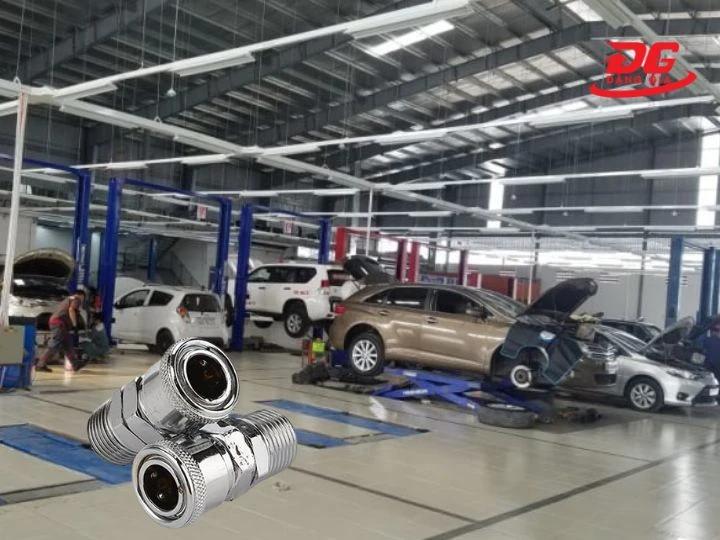

Garage ô tô và tiệm vá xe là môi trường sử dụng cút nối nhanh với tần suất cao nhất. Thợ cần đổi liên tục giữa súng hơi, đồng hồ đo áp, súng bơm lốp và máy mài khí. Cút nối nhanh đầu cái ren ngoài nhỏ gắn cố định trên đường ống, còn các công cụ sẽ cắm - nhả linh hoạt.

Mỗi bộ cút nối chất lượng sử dụng trung bình từ 3 đến 5 năm trong điều kiện làm việc liên tục.

2.3. Trong dây chuyền sản xuất công nghiệp

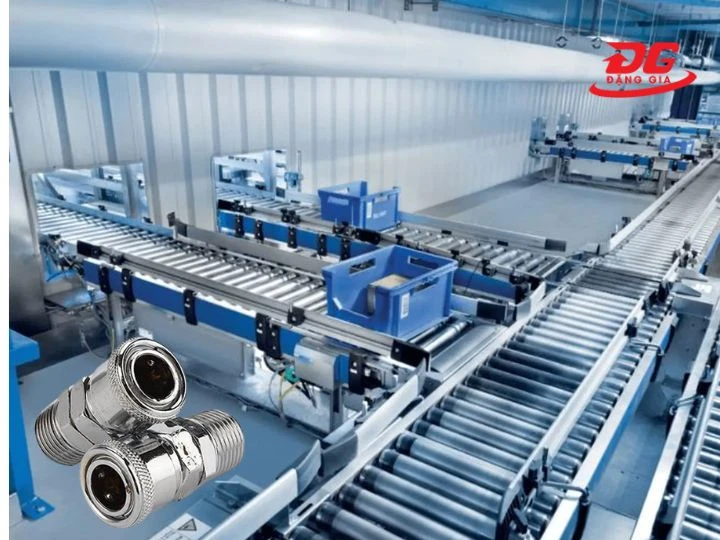

Dây chuyền sản xuất công nghiệp yêu cầu độ tin cậy cao và thời gian dừng máy thấp nhất. Cút nối nhanh đầu cái ren ngoài nhỏ đáp ứng cả hai tiêu chí này.

Khi cần bảo trì hoặc thay thế thiết bị khí nén, công nhân không phải tắt toàn bộ hệ thống. Van tự đóng bên trong cút nối giữ nguyên áp suất đường chính trong khi một nhánh được tách ra. Điều này giảm đáng kể thời gian dừng sản xuất.

2.4. Trong hệ thống cấp nước mini

Một số dòng cút nối nhanh đầu cái ren ngoài nhỏ được thiết kế tương thích với cả khí và nước áp thấp. Ứng dụng phổ biến là hệ thống tưới nhỏ giọt, máy lọc nước RO mini, hoặc bộ rửa tay tự động.

Áp suất làm việc trong các hệ thống này thường dưới 6 bar, nằm trong vùng an toàn của hầu hết các loại cút nối nhanh thông thường.

2.5. Ứng dụng trong thiết bị phun xịt, vệ sinh

Máy rửa xe cao áp, súng phun vệ sinh công nghiệp và bộ phun sương làm mát đều cần cút nối nhanh đầu cái ren ngoài nhỏ tại điểm kết nối dây dẫn và đầu phun.

Đặc điểm của ứng dụng này là áp suất dao động thường xuyên theo nhu cầu sử dụng. Vì vậy, cút nối dùng cho thiết bị phun xịt cần có cơ chế chốt bi chắc chắn, chịu được rung động và va đập nhẹ trong quá trình vận hành.

3. Hướng dẫn lắp đặt cút nối nhanh đầu cái ren ngoài nhỏ đúng kỹ thuật

3.1. Chuẩn bị dụng cụ cần thiết

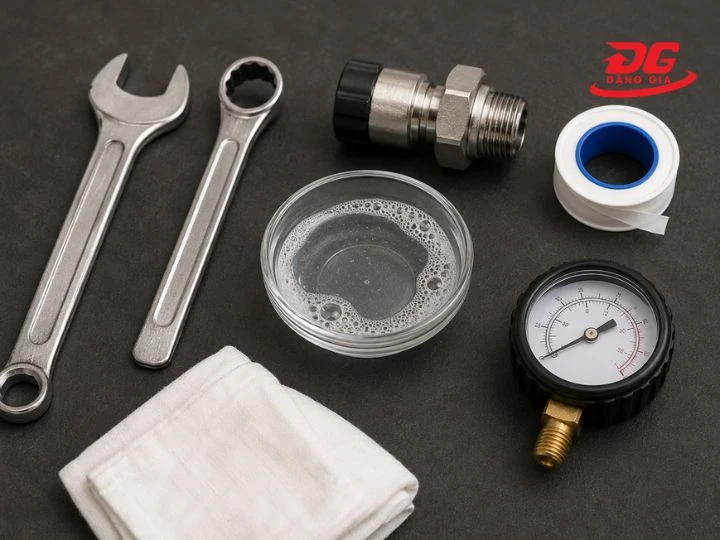

Trước khi lắp đặt, bạn cần chuẩn bị đầy đủ các dụng cụ sau để đảm bảo thao tác chính xác và an toàn:

• Cờ lê miệng hoặc cờ lê vòng: Kích thước phù hợp với đầu cút nối, thường là 12mm đến 22mm tùy loại.
• Băng keo ren: Quấn kín ren để tăng độ kín khít, bắt buộc với mọi mối ren.
• Nước xà phòng hoặc dung dịch kiểm tra rò rỉ: Dùng để kiểm tra sau khi lắp xong.
• Giẻ lau sạch: Lau sạch bề mặt ren trước khi lắp để tránh bụi bẩn gây hở.
• Đồng hồ đo áp suất: Kiểm tra hệ thống sau khi vận hành thử.

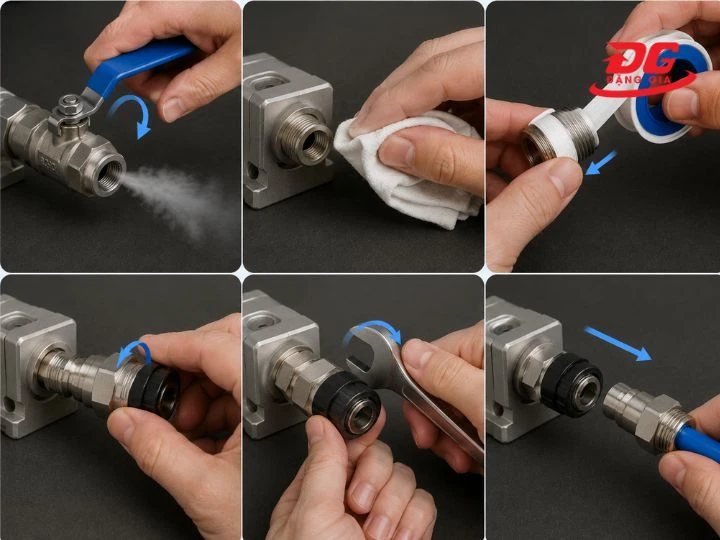

3.2. Các bước lắp đặt chi tiết

Thực hiện đúng thứ tự các bước sau để đạt độ kín khít tối ưu:

• Bước 1 - Tắt nguồn khí và xả áp: Tuyệt đối không lắp khi hệ thống đang có áp suất. Đóng van đầu nguồn và xả hết khí trong đường ống trước khi thao tác.
• Bước 2 - Làm sạch ren: Dùng giẻ sạch lau phần ren trên thiết bị đích. Loại bỏ bụi bẩn, dầu mỡ cũ hoặc cặn ren hỏng còn sót lại.
• Bước 3 - Quấn băng keo ren: Quấn băng PTFE theo chiều thuận kim đồng hồ khi nhìn từ đầu ren. Quấn 3 đến 5 vòng với lực vừa phải, không quá dày tránh kẹt ren.
• Bước 4 - Vặn cút nối vào vị trí bằng tay: Vặn cút nối vào vị trí bằng tay trước cho đến khi ren ăn khớp chắc. Không dùng cờ lê từ đầu tránh lệch ren.
• Bước 5 - Siết chặt bằng cờ lê: Dùng cờ lê siết thêm 1,5 đến 2 vòng sau khi đã vặn tay đến điểm dừng. Không siết quá mức tránh nứt thân cút nối hoặc làm hỏng ren thiết bị.
• Bước 6 - Cắm đầu dương thử: Cắm đầu cút đực vào cút cái vừa lắp để kiểm tra chốt bi khóa đúng cách trước khi cấp khí.

3.3. Kiểm tra độ kín sau khi lắp

Kiểm tra rò rỉ là bước không thể bỏ qua sau khi lắp đặt cút nối nhanh đầu cái ren ngoài nhỏ. Mở van cấp khí từ từ đến áp suất làm việc bình thường. Dùng nước xà phòng loãng phết quanh mối ren và thân cút nối.

Nếu xuất hiện bọt khí, mối ghép chưa kín. Trường hợp này cần tắt nguồn, xả áp và quấn thêm băng ren hoặc kiểm tra lại bề mặt tiếp xúc. Không tiếp tục vận hành khi phát hiện rò rỉ dù nhỏ.

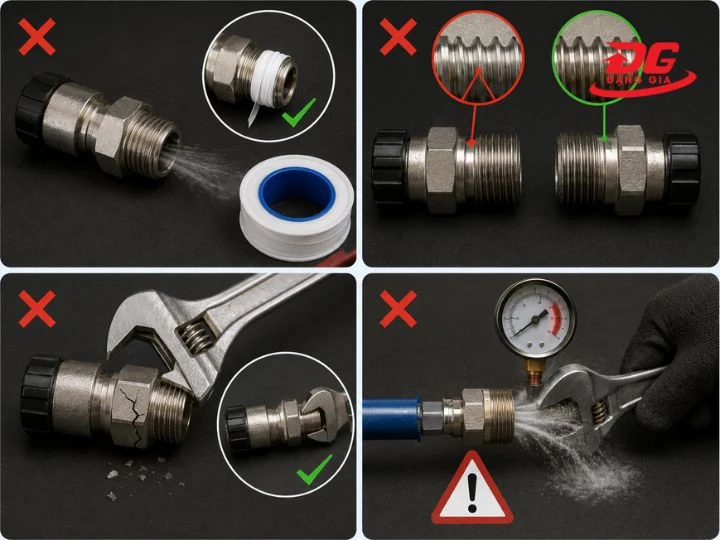

3.4. Những lỗi thường gặp khi lắp đặt

• Không quấn băng PTFE hoặc quấn ngược chiều: Dẫn đến rò rỉ ngay sau khi cấp khí. Luôn quấn theo chiều thuận kim đồng hồ nhìn từ đầu ren tiến vào.
• Chọn sai tiêu chuẩn ren: Nhầm ren BSP với ren NPT. Hai tiêu chuẩn này có góc ren khác nhau, không tương thích dù nhìn bề ngoài gần giống. Ép vặn sẽ làm hỏng cả hai chi tiết.
• Siết quá lực bằng cờ lê dài: Làm nứt thân cút nối hoặc vỡ đầu ren thiết bị. Hàng hợp kim kẽm giá rẻ đặc biệt dễ xảy ra lỗi này. Chỉ cần siết vừa đủ lực tay với cờ lê ngắn.
• Không xả áp trước khi tháo: Nguy hiểm nhất trong bốn lỗi. Cút nối nhanh đầu cái gen ngoài nhỏ bị áp suất bắn ra có thể gây chấn thương nghiêm trọng. Luôn xả áp hoàn toàn trước bất kỳ thao tác tháo lắp nào.
