Van điện từ khí nén: Ký hiệu, cấu tạo 3/2 5/2 5/3 - 12V 24V 220V

23-11-2023, 1:56 pm 9242

Van điện từ khí nén là thiết bị quan trọng có công dụng điều hướng khí nén. Trong bài viết này, Điện máy Đặng Gia sẽ giúp bạn đọc hiểu rõ hơn về cấu tạo, nguyên lý hoạt động cũng như các loại van điện từ khí nén phổ biến hiện nay!

Van điện từ khí nén là gì?

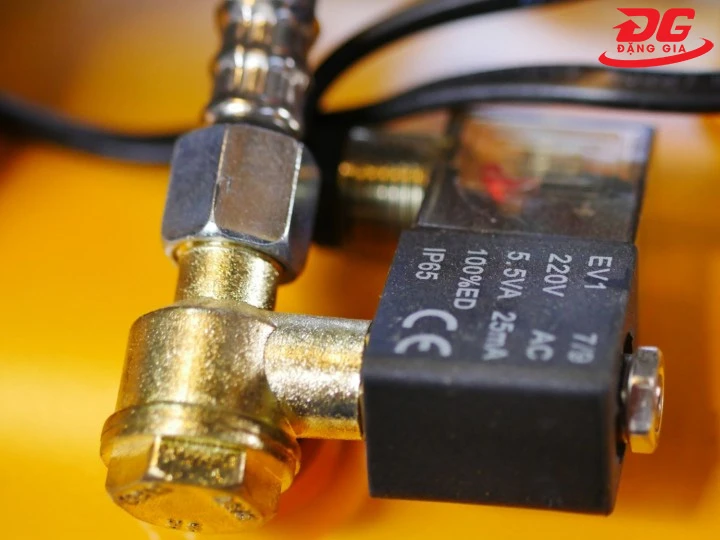

Van điện từ khí nén tiếng Anh là Solenoid Valve. Đây là loại van có công dụng điều chỉnh hướng đi của khí nén để đáp ứng nhu cầu hoạt động của các thiết bị tự động hóa. Van hoạt động bằng cách sử dụng dòng điện 12V, 24V, 110VAC, 220VAC tạo ra từ trường để điều khiển van đóng hoặc mở.

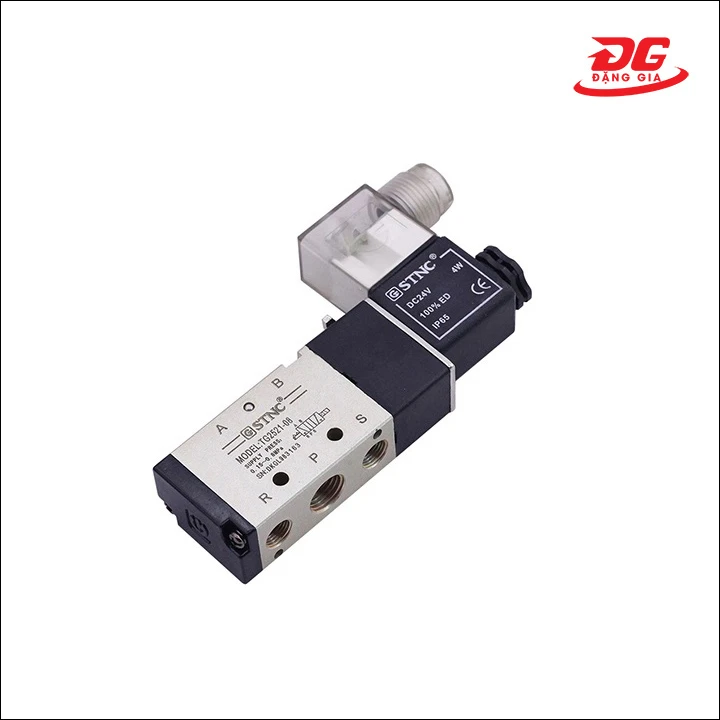

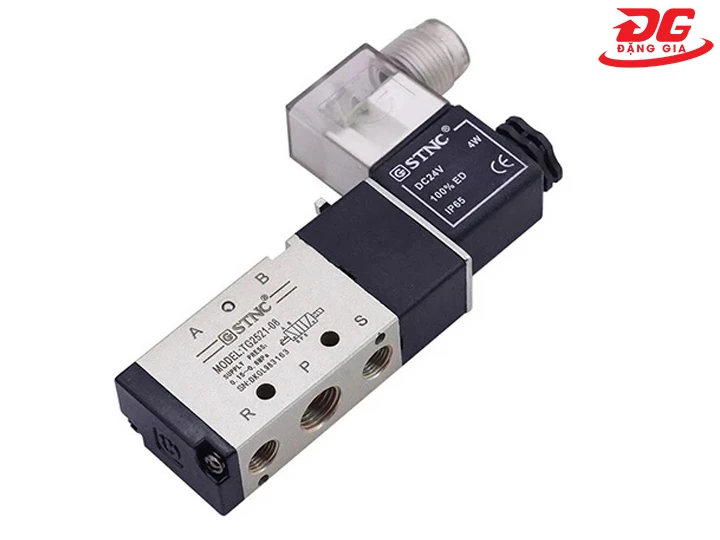

Van điện từ khí nén STNC 24V

Van có thiết kế nhỏ gọn, đơn giản, thuận tiện cho việc lắp đặt, sử dụng và vệ sinh. Van được làm từ các chất liệu tốt và có độ bền cao như inox, thép, đồng,... nhằm hạn chế tình trạng hoen gỉ, oxi hóa, ăn mòn do nhiệt độ, độ ẩm, áp suất khí nén,...

Van điện từ khí nén được sử dụng phổ biến trong nhiều ngành công nghiệp như sản xuất linh kiện, xây dựng,... Ngoài van khí nén còn có van điện từ nước, dầu.

Ký hiệu và cấu tạo van điện từ khí nén

Ký hiệu các loại van khí nén

Trong bản vẽ kỹ thuật, ký hiệu van điện từ khí nén được thể hiện như dưới hình minh họa. Trong đó, vị trí là các khoang chuyển đổi của khí nén, có thể là 2, 3, 5… vị trí. Còn cửa là hệ thống các cửa cấp nguồn, cửa ra, cửa thải của van; thường là 2, 3, 5,.. cửa.

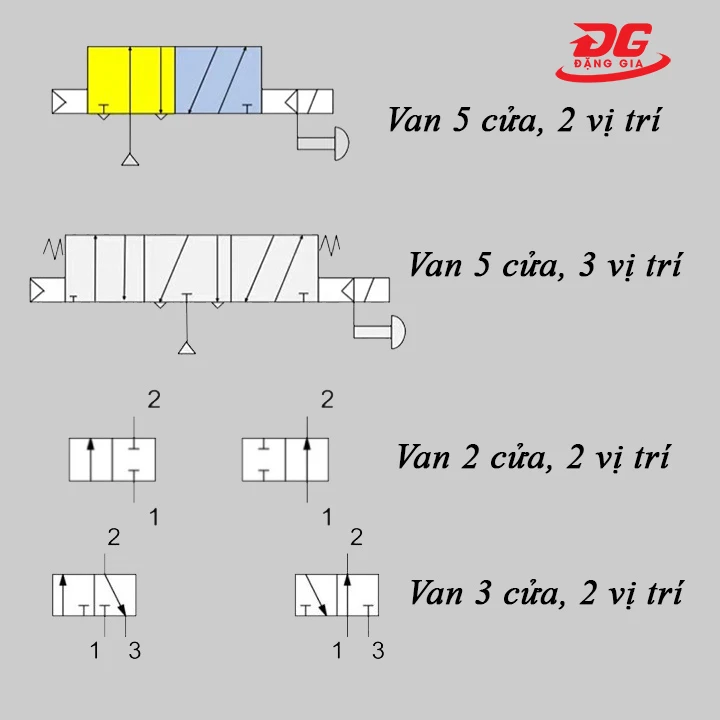

Ký hiệu các loại van điện từ khí nén thường dùng trong kỹ thuật

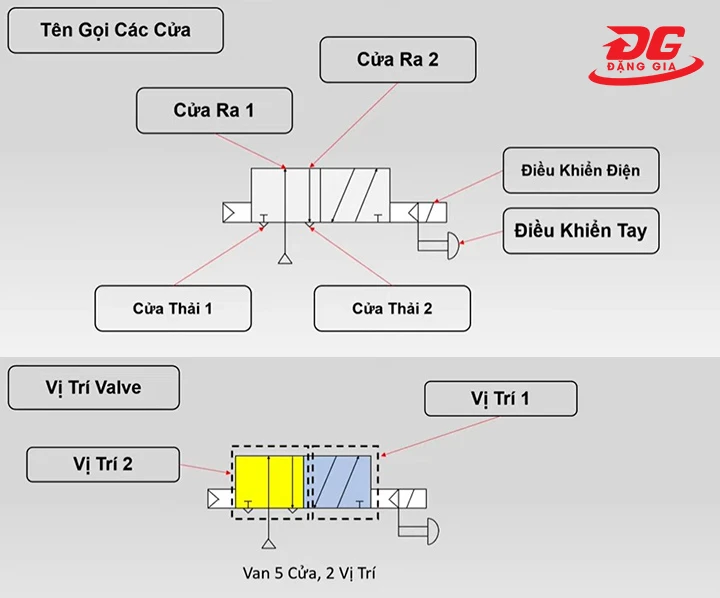

Tên gọi các cửa và vị trí của van

Cấu tạo van điện từ khí nén

Van điện từ khí nén được chia thành nhiều loại khác nhau. Về cơ bản, chúng đều có cấu tạo khá giống nhau với các bộ phận sau:

Cuộn coli: Đây là bộ phận quan trọng nhất của van, được làm từ 100% dây đồng nguyên chất cho khả năng dẫn điện tốt. Bao ngoài cuộn điện là một lớp nhựa có tác dụng cách điện, đảm bảo an toàn cho người dùng.
Thân van: Được làm từ kim loại chắc chắn, có nhiệm vụ kết nối và bảo vệ các bộ khác của van.
Cổng vào: Là vị trí dẫn khí nén tạo ra từ máy nén khí vào trong van.
Cổng ra: Đây là vị trí dẫn khí nén ra khỏi van. Cổng van được thiết nối với thiết bị sử dụng khí nén.
Cổng xả: Cổng xả có nhiệm vụ xả khí từ bên trong ra ngoài môi trường.

Ngoài ra còn có các bộ phận khác như piston, lò xo, thanh trượt,...

Cấu tạo van điện từ khí nén

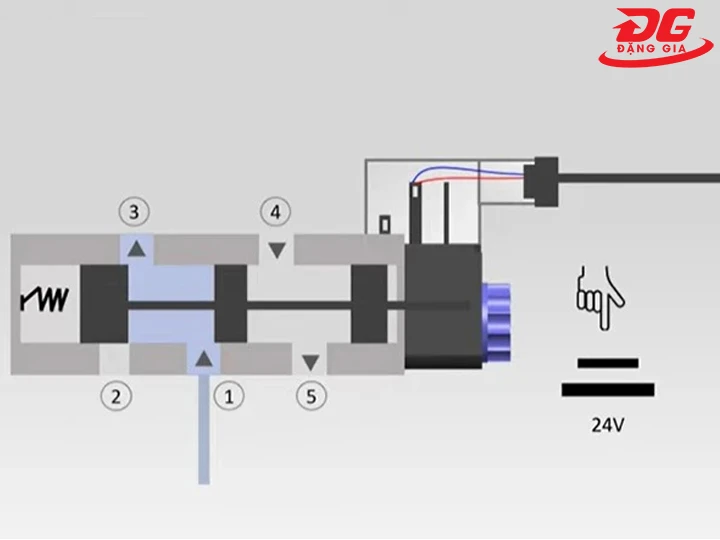

Nguyên lý vận hành của van điện từ khí nén

Van điện từ có nguyên lý hoạt động không quá phức tạp, cụ thể như sau:

Van được điều khiển thông qua các nguồn điện như 12V, 24V, 110V, 220V (tùy theo từng loại). Khi được cấp điện, cuộn coli sinh ra từ trường làm piston thắng lực lò xo trong. Nhờ đó, piston sẽ di chuyển lên hoặc xuống hoặc từ trái qua phải. Khi ngừng cấp điện, lực lò xo thắng, piston quay trở lại vị trí ban đầu.

Cuộn coli có nhiệm vụ chuyển đổi điện năng thành năng lượng cơ học để thực hiện thao tác đóng hoặc mở van. Van điện từ thường có 2 trạng thái, đó là:

Khi van mở, cuộn coli không được cấp điện thì gọi là trạng thái van thường mở. Nếu cấp điện thì van sẽ đóng.
Khi van đóng, cuộn coli không được cấp điện thì gọi là trạng thái van thường đóng. Khi cấp điện, van sẽ mở ra.

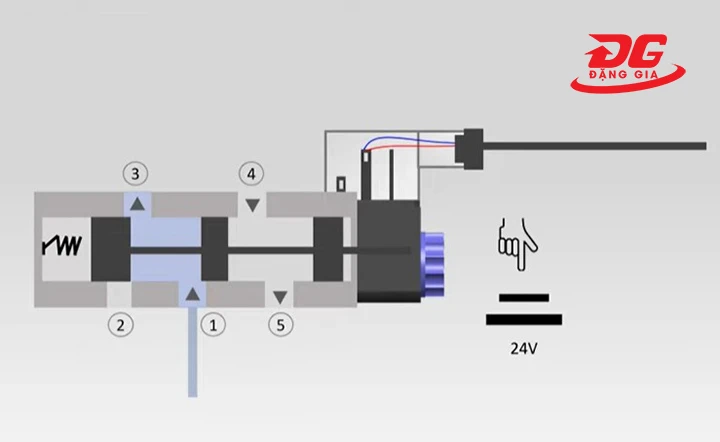

Trạng thái của van khi chưa được cấp nguồn điện

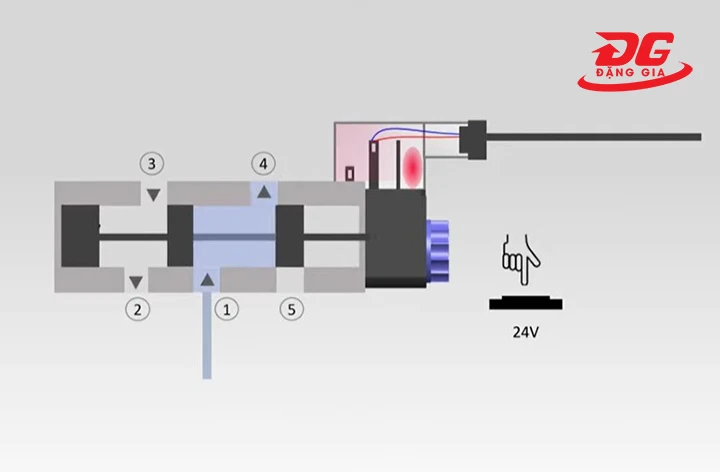

Trạng thái của van sau khi được cấp nguồn điện

Các loại van điện từ khí nén

Phân loại theo điện áp

Theo cách phân loại này, ta có 3 loại sau:

Van điện từ khí nén 220V: Vận hành bằng điện áp dân dụng 220V và là loại van được sử dụng phổ biến nhất hiện nay.
Van điện từ khí nén 24V: Loại này hoạt động bằng nguồn điện 1 chiều 24V; có ưu điểm là an toàn với người dùng.

Ngoài ra, còn có van điện từ khí nén 12V, 110V.

Phân loại theo cấu tạo

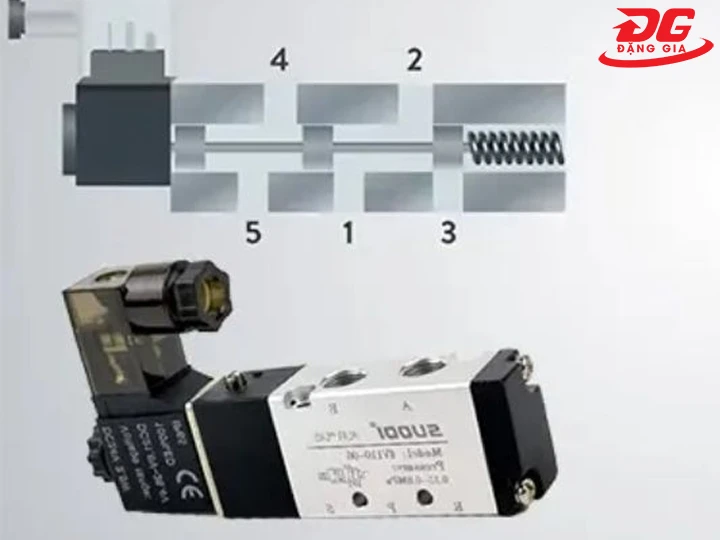

Van điện từ khí nén 5/2: Cấu tạo van điện từ khí nén 5/2 gồm có 5 cửa (1 cửa vào, 2 cửa xả khí, 2 cửa ra) và 2 trạng thái (vị trí) làm việc. Ở trạng thái bình thường, cửa vào cấp khí thông với cửa ra 1, cửa ra 2 thông với cửa xả 2, cửa xả 1 đóng. Khi được cấp nguồn, piston trong van thay đổi vị trí khiến cửa cấp nguồn thông với cửa ra 2, cửa ra 1 thông với cửa xả 1, cửa xả 2 sẽ đóng lại.
Van điện từ khí nén 5/3: Van có 5 cửa như van 5/2 và 3 vị trí làm việc là: Vị trí không hoạt động, vị trí cấp nguồn thực thi 1 và thực thi 2. Van có khả năng điều tiết khí nén chính xác, thích hợp sử dụng trong hệ thống điều khiển xi lanh đơn - đôi và các động cơ khí nén.
Van điện từ khí nén 3/2: Đây là loại van có 3 cửa ( 1 cửa vào, 1 cửa xả và 1 cửa ra) và 2 vị trí (đóng, mở) được điều khiển bằng cuộn coli. Loại van này thường được dùng cho xi lanh khí nén 1 chiều tác động đơn.

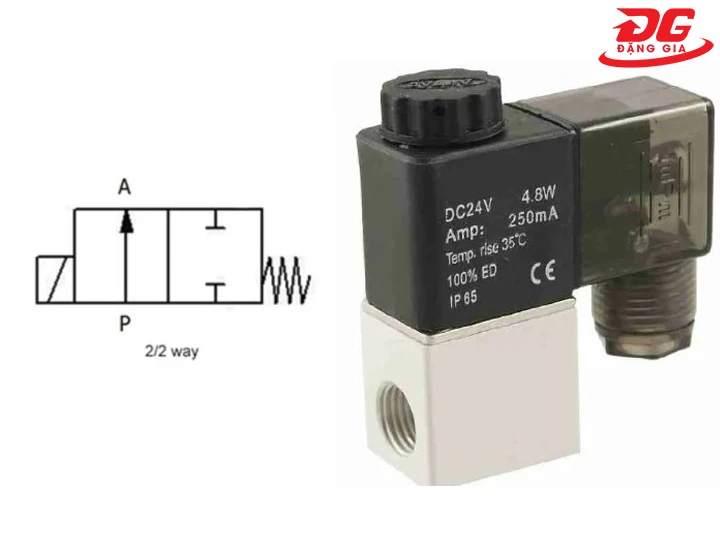

Van điện từ 2/2: Là van điện từ khí nén 2 cửa và 2 vị trí. Khi chưa được cấp nguồn, van ở trạng thái đóng. Khi được cấp nguồn, lực từ trường sinh ra khiến piston dịch chuyển, giải phóng cửa ra - vào của van. Khí nén đi vào van thông qua cửa vào và đi ra thiết bị thực thi bằng cửa ra.

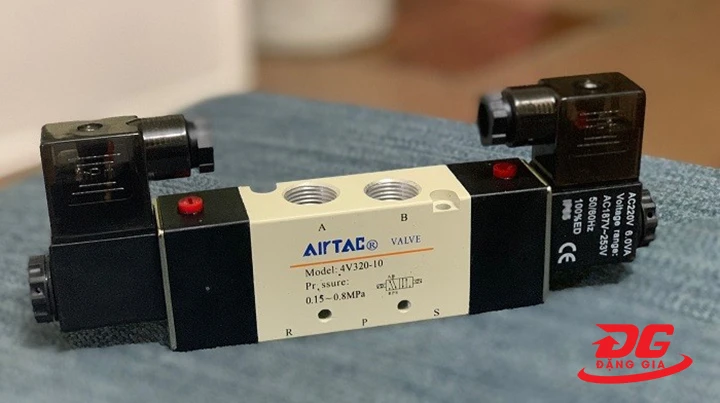

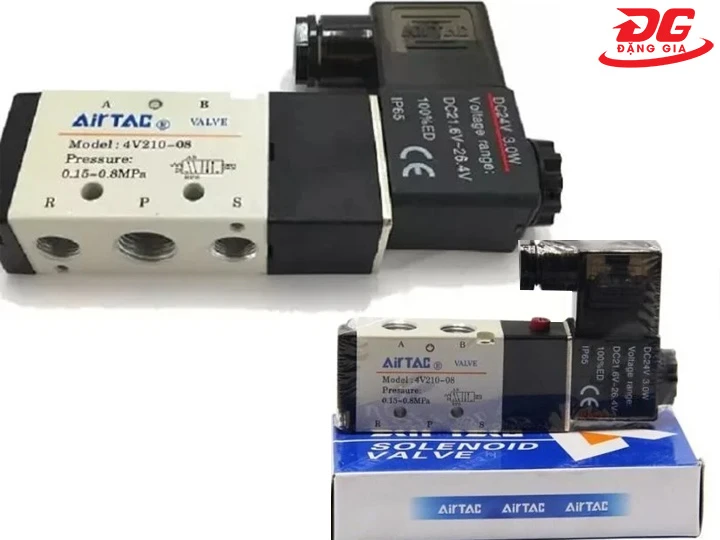

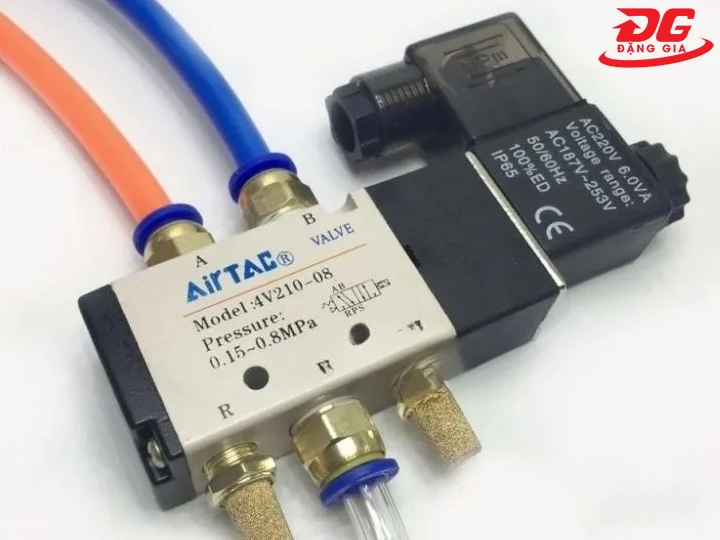

Van điện từ khí nén 5/2 Airtac

Phân loại theo chức năng

Van thường đóng NC: Van luôn ở trạng thái đóng khi chưa được cấp nguồn điện. Van sẽ mở khi được cấp điện.
Van thường mở NO: Van luôn ở trạng thái mở khi chưa được cấp điện và đóng khi được cấp điện.

Phân loại theo thương hiệu, xuất xứ

Dựa vào hãng sản xuất, người ta chia thành nhiều loại khác nhau như van điện từ khí nén Airtac, Festo, STNC, CKD, SMC,..

Dựa theo nguồn gốc xuất xứ có van điện từ nén khí Nhật Bản, Hàn Quốc, Trung Quốc, Đức,...

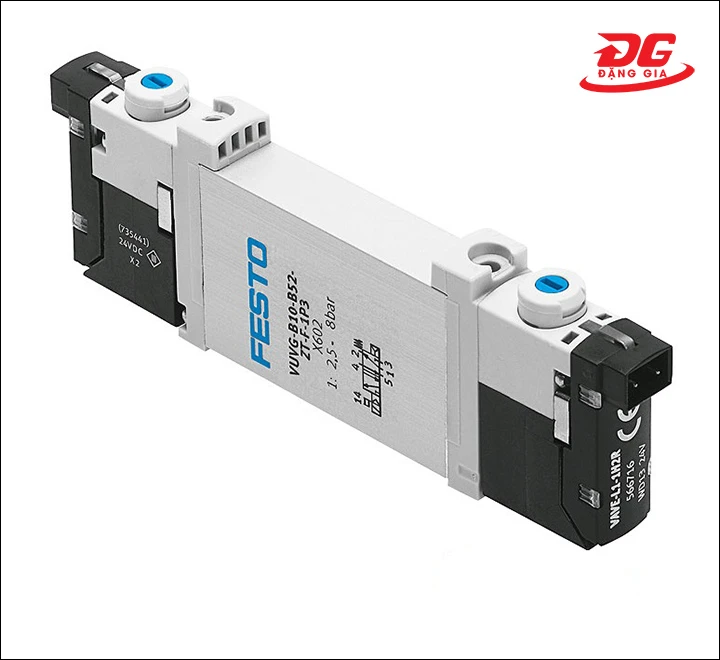

Van khí nén Festo của Đức

Xem thêm

Giá van điện từ khí nén

Ngoài câu hỏi van điện từ khí nén loại nào tốt, van điện từ khí nén bao nhiêu tiền cũng được nhiều khách hàng quan tâm. Thực tế, giá van điện từ khí nén rất đa dạng, dao động từ vài chục đến vài triệu đồng tùy theo từng loại và công năng.

Người dùng nên lựa chọn van điện từ khí nén chính hãng, chất lượng để đảm bảo an toàn cũng như hiệu quả sử dụng.

Dưới đây là bảng giá một số loại van khí nén phổ biến trên thị trường do Điện máy Đặng Gia tổng hợp, mời bạn đọc cùng tham khảo:

*Van điện từ khí nén*	*Giá bán tham khảo (VNĐ)*
Van điện từ khí nén Airtac	80.000 - 300.000
Van điện từ khí nén SMC	915.000 - 1.000.000
Van điện từ khí nén Festo	2.600.000 - 2.800.000
Van điện từ khí nén PVN	160.000 - 410.000
