[Chi tiết] Cấu tạo máy nén khí trục vít Hitachi chính hãng

Cấu tạo máy nén khí trục vít Hitachi gồm nhiều chi tiết được thiết kế tinh xảo và bố trí khoa học mang lại hiệu suất nén khí vượt trội, đáp ứng mọi yêu cầu công việc. Hãy dành ra vài phút để đọc bài viết dưới đây, bạn sẽ hiểu rõ hơn về cấu trúc cũng như nguyên lý hoạt động của thiết bị nén khí chất lượng này.

1. Máy nén khí trục vít Hitachi là gì?

Máy nén khí trục vít Hitachi là một thiết bị cơ khí công nghiệp, sử dụng cơ chế "trục vít" (screw) để nén không khí từ áp suất thường lên áp suất cao. Đây là sản phẩm của thương hiệu Hitachi (Nhật Bản) - một tập đoàn nổi tiếng về chất lượng, độ tin cậy và công nghệ tiên tiến.

Đặc điểm chính:

• Cơ chế nén:Sử dụng một cặp trục vít (1 trục chính và 1 trục phụ) ăn khớp với nhau, quay ngược chiều trong một buồng kín (air end) để nén khí.
• Dòng sản phẩm:Hitachi sản xuất cả hai loại phổ biến là máy nén khí trục vít có dầu (bôi trơn bằng dầu) và máy nén khí trục vít không dầu (cho khí nén sạch 100%).
• Ứng dụng:Được sử dụng rộng rãi trong hầu hết các ngành công nghiệp như sản xuất, chế biến gỗ, thực phẩm, dược phẩm, in ấn, xây dựng, sửa chữa ô tô...
• Ưu điểm nổi bật:Nhờ công nghệ và tiêu chuẩn của Nhật Bản, các máy nén khí Hitachi thường được đánh giá cao về độ bền, hiệu suất ổn định, vận hành êm ái và tiết kiệm năng lượng.

2. Nguyên lý hoạt động cơ bản của máy nén khí trục vít

Nguyên lý hoạt động của máy nén khí trục vít có thể được tóm tắt qua 3 giai đoạn chính: Hút - Nén - Xả.

• Nguyên lý Hút - Nén - Xả khí.

• Giai đoạn 1: Hút khí (Intake)
  • Khi động cơ điện (hoặc động cơ diesel) khởi động, nó sẽ truyền chuyển động quay đến cặp trục vít.
  • Các trục vít quay, phần rãnh giữa chúng và vỏ máy (stator) mở rộng ra, tạo ra một khoảng trống có áp suất thấp.
  • Không khí từ môi trường bên ngoài sẽ được hút vào qua bộ lọc gió để loại bỏ bụi bẩn và đi vào trong buồng chứa của trục vít.
• Giai đoạn 2: Nén khí (Compression)
  • Sau khi được hút vào đầy, các trục vít tiếp tục quay. Lúc này, vị trí ăn khớp của hai trục vít di chuyển từ đầu này sang đầu kia, làm thể tích khoang chứa khí giảm dần.
  • Khi thể tích giảm, không khí bị ép lại, dẫn đến áp suất và nhiệt độ của khí tăng lên đáng kể. Đây chính là quá trình nén khí.
• Giai đoạn 3: Xả khí (Discharge)
  • Khi khoang chứa khí di chuyển đến cuối của trục vít, nơi có cổng xả, áp suất khí đã đạt đến giá trị cài đặt.
  • Khí nén có áp suất cao sẽ được đẩy ra khỏi buồng trục vít, đi qua van một chiều và vào bình chứa khí nén (bình tích áp) hoặc trực tiếp đến các thiết bị sử dụng.
  • Quá trình này diễn ra liên tục, tạo ra một dòng khí nén ổn định.

• Vai trò của trục vít trong quá trình nén khí.

Trục vít là trái tim của máy nén, đảm nhận toàn bộ nhiệm vụ nén khí. Cụ thể:

• Tạo khoang nén biến đổi:Hình dạng profile đặc biệt của cặp trục vít (thường là trục vít đực và cái) tạo ra các khoang kín hình thành, di chuyển và biến mất liên tục trong quá trình quay.
• Truyền và nén khí:Chuyển động quay của trục vít vừa có tác dụng vận chuyển khí từ cửa hút đến cửa xả, vừa thực hiện việc nén khí bằng cách giảm thể tích các khoang này một cách liên tục.
• Đảm bảo độ kín:Sự ăn khớp chính xác đến từng micron giữa hai trục vít và giữa trục vít với vỏ máy giúp buồng nén gần như kín hoàn toàn, ngăn không cho khí rò rỉ ngược trở lại, từ đó đảm bảo hiệu suất nén cao.

• Lợi ích của trục vít so với piston: Ổn định, ít rung, vận hành liên tục.

So với dòng máy nén khí Piston (máy nén khí kiểu đẩy đẩy), máy nén trục vít có những ưu điểm vượt trội:

3. Chi tiết cấu tạo máy nén khí trục vít Hitachi

Máy nén khí trục vít Hitachi nổi tiếng trên thị trường bởi chất lượng Nhật Bản bền bỉ, hiệu suất nén khí cao và mức tiêu thụ năng lượng thấp. Thương hiệu hiện đang sản xuất & phân phối đa dạng các dòng máy nén khí trục vít như máy bơm hơi trục vít ngâm dầu/ không dầu, máy nén trục vít thường/ biến tần,... Dải công suất hoạt động của thiết bị từ 3.7kW - 240kW, mang đến nhiều lựa chọn cho khách hàng.

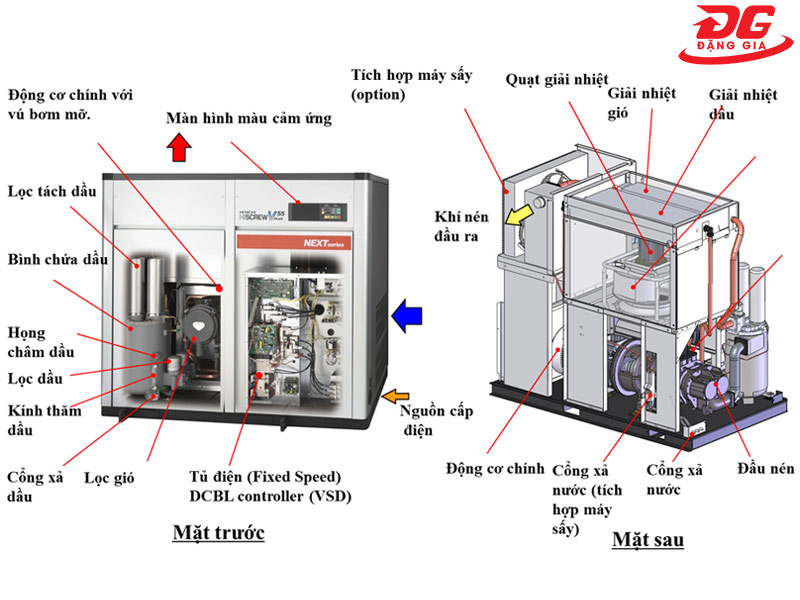

Sơ đồ chi tiết cấu tạo máy nén khí trục vít Hitachi

Mặc dù có nhiều mẫu mã khác nhau nhưng cấu tạo máy nén khí trục vít Hitachi cơ bản đều có các bộ phận chính sau:

Đầu nén

Đầu nén là nơi quá trình nén khí được thực hiện, gồm có 2 trục vít xoắn quay ngược chiều nhau. Khoảng cách giữa hai trục vít càng gần thì không khí càng được nén chặt.

Trục vít là bộ phận “đắt tiền” nhất của máy. Chúng được làm từ vật liệu cứng, chịu ma sát và mài mòn cao, giúp quá trình nén khí đạt hiệu quả tốt nhất.

Động cơ điện

Động cơ điện là bộ phận cấu tạo máy nén khí trục vít Hitachi, giúp cung cấp năng lượng cho máy hoạt động. Hãng sử dụng động cơ thế hệ mới, 100% lõi đồng cho khả năng vận hành mạnh mẽ, bền bỉ, tản nhiệt nhanh, điện năng tiêu thụ thấp, phù hợp với môi trường làm việc khắc nghiệt.

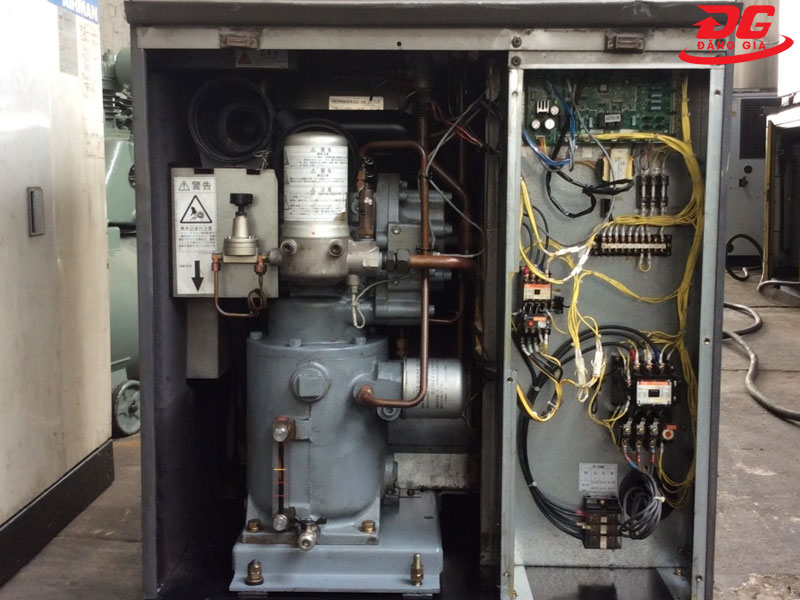

Hình ảnh thực tế về hệ thống điện & các bộ phận bên trong máy bơm hơi trục vít Hitachi

Hệ thống bôi trơn

Đầu nén & các bộ phận chuyển động có thể vận hành trơn tru, bền bỉ, giảm ma sát nhờ dầu bôi trơn trong máy. Hệ thống bôi trơn gồm các bộ phận như bình dầu, đường hồi dầu, bộ lọc dầu & bộ lọc tách dầu với các chức năng cụ thể là:

• Bình dầu: Chứa dầu bôi trơn cấp cho máy.
• Đường hồi dầu: Thu hồi dầu sau khi dầu được tách ra khỏi khí nén và đọng lại dưới đáy bộ lọc tách dầu.
• Bộ lọc dầu: Lọc sạch cặn bẩn như bụi bẩn, mạt sắt, cặn carbon,... trong dầu bôi trơn.
• Bộ lọc tách dầu: Lọc dầu trong khí nén, chỉ có trong cấu tạo máy nén khí trục vít Hitachi ngâm dầu.

Hệ thống giải nhiệt

Hệ thống làm mát máy nén khí công nghiệp Hitachi gồm có:

• Bộ làm mát dầu: Làm mát dầu bôi trơn, đảm bảo độ nhớt và kéo dài thời gian thay dầu mới. Hệ thống gồm có van hằng nhiệt và két giải nhiệt dầu.
• Bộ giải nhiệt khí: Làm mát khí nén trước khi nó được dẫn ra khỏi máy nén khí.
• Quạt làm mát: Thổi không khí mát đến các bộ phận cần giải nhiệt để tăng cường hiệu quả trao đổi nhiệt.

Bộ lọc khí đầu vào

Trong cấu tạo máy nén khí trục vít Hitachi, bộ lọc khí được lắp trước van hút để lọc sạch không khí hút vào đầu nén. Bộ phận này dễ tích tụ nhiều bụi bẩn nên các đơn vị cần chú ý vệ sinh, làm sạch thường xuyên.

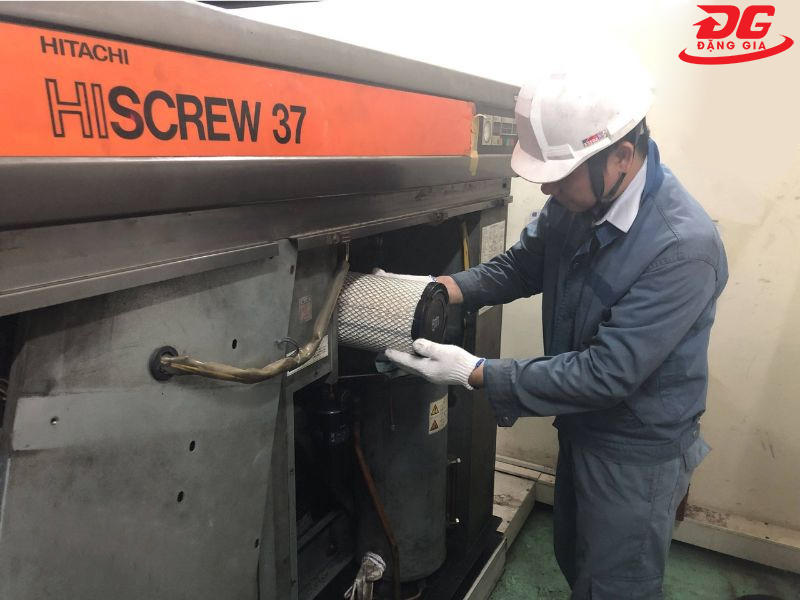

Lọc khí đầu vào máy khí nén trục vít Hitachi

Van hút và van xả

Đây cũng là hai bộ phận quan trọng tham gia trực tiếp vào chu trình nén khí. Van hút đóng vai trò là “cửa ngõ”, giúp điều tiết lượng không khí hút vào đầu nén. Van xả có chức năng xả khí nén áp suất cao trong buồng nén ra ngoài.

Bảng điều khiển

Máy bơm hơi trục vít Hitachi trang bị bảng điều khiển E-MODE thông minh, dễ sử dụng. Bảng điều khiển cho phép người dùng theo dõi, điều chỉnh các thông số hoạt động và kịp thời nắm bắt các sự cố để khắc phục.

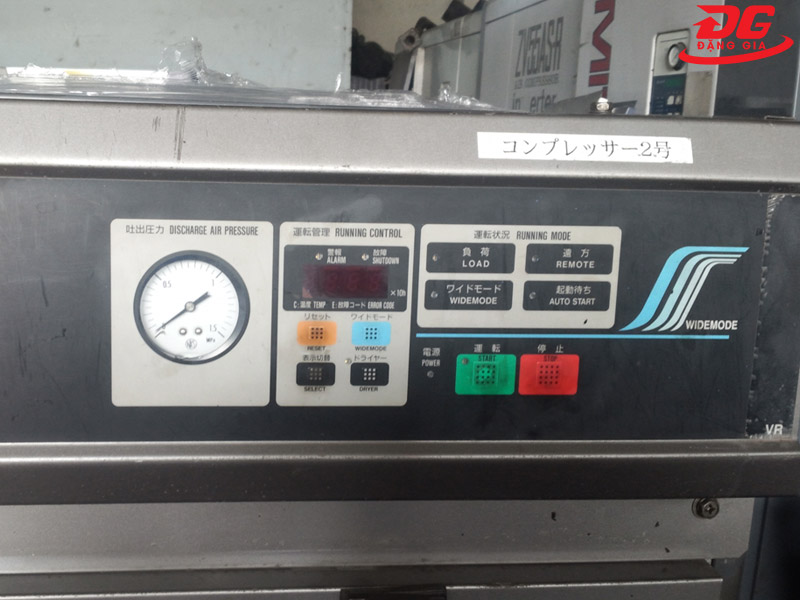

Bảng điều khiển

Các cảm biến và các loại van

Cấu tạo máy nén khí trục vít Hitachi bao gồm các cảm biến và nhiều loại van như:

• Van áp suất tối thiểu: Duy trì áp suất tối thiểu bên trong bình dầu.
• Van 1 chiều: Chặn không cho khí nén chạy ngược lại đầu nén khi máy dừng hoạt động.
• Van chặn dầu: Ngăn không cho dầu tràn khỏi đầu nén khi máy không hoạt động.
• Van điện từ: Đóng/ mở cổ van hút.
• Van an toàn: Ngăn chặn áp suất trong hệ thống tăng cao đột ngột.
• Cảm biến áp suất: Giúp máy hoạt động trong dải áp suất cho phép. Khi đã đủ áp, cảm biến sẽ điều khiển máy chuyển sang chế độ chạy không tải.
• Cảm biến nhiệt độ: Kiểm soát và đưa ra cảnh báo khi nhiệt độ trong máy tăng cao.
• Cảm biến quá tải: Ngắt điện động cơ khi bị quá tải nhằm bảo vệ máy nén.

4. Sơ đồ nguyên lý hoạt động máy nén khí trục vít Hitachi

Dưới đây là sơ đồ về nguyên lý làm việc của máy khí nén trục vít Hitachi:

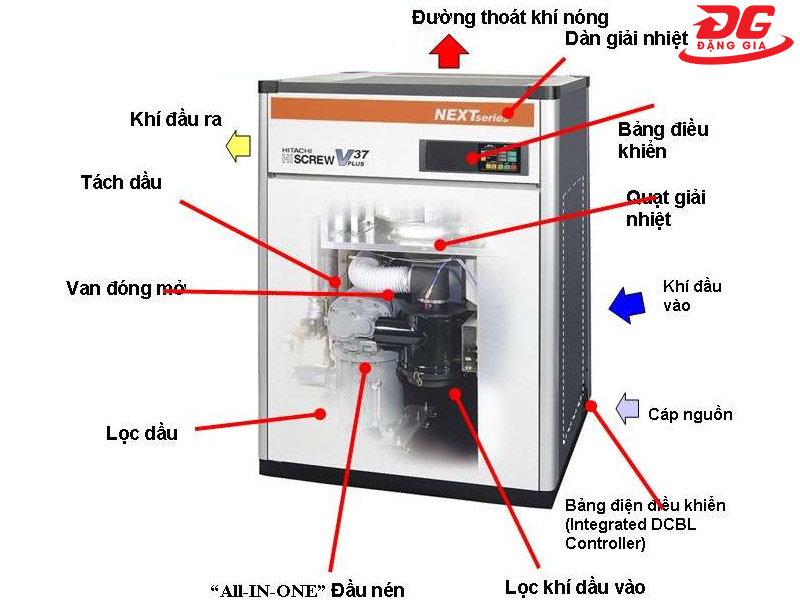

Sơ đồ cách thức hoạt động của máy nén khí trục vít công nghiệp Hitachi

Nhìn chung, máy bơm hơi trục vít Hitachi nén khí thông qua chuyển động xoay ngược chiều của 2 trục vít xoắn. Quá trình này tạo ra khí nén áp lực cao cung cấp cho các máy móc, thiết bị vận hành bằng khí nén như thiết bị nâng/ hạ, máy khoan, máy mài, máy cắt, súng bắn đinh,...

1. Hút không khí vào đầu nén: Van hút mở để không khí từ bên ngoài di chuyển vào đầu nén.
2. Nén & tăng áp suất không khí: Hai trục vít quay ngược chiều để nén khí. Thiết kế trục vít của Hitachi rất tinh xảo, có sự ăn khớp hoàn hảo, đảm bảo quá trình nén khí diễn ra hiệu quả.
3. Xả khí: Kết thúc chu trình nén, van xả mở cho khí nén thoát ra ngoài. Sau đó, khí nén đi qua các bộ phận như bộ lọc tách dầu (đối với loại máy có dầu), bộ làm mát khí nén để cân bằng nhiệt trước khi ra khỏi máy.

5. Ưu điểm nổi bật của máy nén khí trục vít Hitachi

• Ổn định áp lực, hoạt động liên tục:Nhờ nguyên lý nén khí liên tục, máy cung cấp dòng khí nén có áp suất ổn định, ít dao động, rất lý tưởng cho các thiết bị nhạy cảm với áp suất. Máy được thiết kế để vận hành 24/7 trong môi trường công nghiệp khắc nghiệt.
• Tiết kiệm năng lượng, vận hành êm:Công nghệ trục vít tiên tiến và việc sử dụng động cơ hiệu suất cao (IE3) giúp giảm thiểu tiêu thụ điện năng. Chuyển động quay tròn êm ái giúp máy vận hành với độ ồn rất thấp so với máy piston, có thể lắp đặt ngay trong phân xưởng mà không gây ô nhiễm tiếng ồn.
• Bảo trì dễ dàng, tuổi thọ cao:Thiết kế module thông minh, các bộ phận như lọc gió, lọc dầu, lọc tách dầu có thể dễ dàng thay thế. Với chất lượng chế tạo cao từ vật liệu và công nghệ của Nhật Bản, cùng hệ thống bảo vệ và bôi trơn tối ưu, máy có tuổi thọ vận hành rất cao, giảm thiểu chi phí bảo trì và thời gian ngừng máy.

6. Lưu ý khi vận hành và bảo dưỡng

Việc vận hành và bảo dưỡng đúng cách là yếu tố then chốt quyết định đến hiệu suất, độ bền và độ an toàn của máy nén khí.

• Kiểm tra dầu bôi trơn định kỳ:
  • Tầm quan trọng:Dầu là "máu" của máy nén trục vít, có chức năng bôi trơn, làm kín và làm mát.
  • Công việc cần làm:Kiểm tra mức dầu trước khi khởi động (theo kính quan sát). Thay dầu và lọc dầu định kỳ theo khuyến cáo của nhà sản xuất (thường sau 2000-8000 giờ vận hành tùy loại dầu và điều kiện làm việc). Tuyệt đối không sử dụng loại dầu không đúng chủng loại, tiêu chuẩn.
• Vệ sinh bộ lọc khí và buồng nén:
  • Bộ lọc khí:Là bộ phận cần bảo dưỡng thường xuyên nhất. Vệ sinh hoặc thay thế bộ lọc khí đầu vào theo định kỳ hoặc khi tắc (đèn báo trên bộ lọc nhấp nháy). Lọc khí bẩn sẽ gây tắc, giảm lưu lượng khí, tiêu hao năng lượng và khiến trục vít bị mài mòn sớm.
  • Buồng nén:Cần được kiểm tra, vệ sinh định kỳ để loại bỏ cặn carbon và bụi bẩn tích tụ, đảm bảo hiệu suất truyền nhiệt và nén khí.
• Kiểm tra hệ thống làm mát:
  • Với hệ thống làm mát bằng gió:Vệ sinh sạch sẽ bề mặt bộ tản nhiệt (dàn nóng) khỏi bụi bẩn, mảnh vụn để đảm bảo khả năng tản nhiệt tối ưu. Kiểm tra và làm sạch quạt gió.
  • Với hệ thống làm mát bằng nước:Kiểm tra rò rỉ nước, vệ sinh bộ trao đổi nhiệt, đảm bảo lưu lượng và chất lượng nước làm mát (không có cặn, rong rêu).
• Theo dõi áp lực và nhiệt độ làm việc:
  • Áp suất:Theo dõi áp suất làm việc, áp suất dầu trên đồng hồ hoặc màn hình điều khiển. Áp suất dầu thấp hoặc dao động bất thường là dấu hiệu cảnh báo sự cố.
  • Nhiệt độ:Theo dõi nhiệt độ khí nén đầu ra và nhiệt độ dầu. Nhiệt độ vận hành quá cao (vượt ngưỡng cho phép) là nguyên nhân chính dẫn đến dầu bị ô xy hóa nhanh, hình thành cặn và hư hỏng đầu nén.

7. Ứng dụng máy nén khí trục vít Hitachi

Nhờ độ tin cậy cao, khí nén sạch và ổn định, máy nén khí trục vít Hitachi có mặt trong hầu hết các lĩnh vực công nghiệp:

• Ngành công nghiệp chế biến (gỗ, nhựa, giấy):
  • Chế biến gỗ:Vận hành máy thổi, máy cắt, súng bắn đinh, máy hút bụi tự động trong dây chuyền sản xuất đồ gỗ.
  • Nhựa:Cung cấp khí nén cho máy thổi khuôn, máy ép phun, vận chuyển hạt nhựa.
  • Giấy:Điều khiển các xy-lanh khí trong máy in, máy cắt, máy gấp và cuộn giấy.
• Xưởng cơ khí, sửa chữa ô tô:
  • Cung cấp năng lượng cho các thiết bị như: súng mở ốc, máy đánh bóng, máy phun sơn, máy nâng khí nén, và các trạm rửa xe chuyên nghiệp.
• Sản xuất thực phẩm, dược phẩm:
  • Đây là lĩnh vực đòi hỏi khí nén cực kỳ sạch (không dầu).Các dòng máy nén khí không dầu của Hitachi là lựa chọn lý tưởng.
  • Ứng dụng: Đóng gói chân không, chiết rót, vận chuyển sản phẩm, làm sạch chai lọ, trộn nguyên liệu và điều khiển các van trong dây chuyền sản xuất tự động.
• Hệ thống khí nén trong nhà máy điện, chế tạo thiết bị:
  • Nhà máy điện:Cung cấp khí nén để vận hành các van điều khiển tự động trong nhà máy nhiệt điện, vệ sinh bề mặt trao đổi nhiệt.
  • Chế tạo thiết bị, lắp ráp điện tử:Cung cấp khí nén sạch, khô để điều khiển robot hàn, máy gắp linh kiện, máy kiểm tra tự động và các bộ phận khí nén chính xác trong dây chuyền lắp ráp.

8. Câu hỏi thường gặp (FAQ)

• Máy nén khí trục vít Hitachi khác gì so với piston?

Đây là sự khác biệt cơ bản giữa hai công nghệ. Bạn có thể tham khảo bảng so sánh dưới đây để có cái nhìn rõ ràng nhất:

Kết luận: Máy nén trục vít là lựa chọn tối ưu cho sản xuất công nghiệp nhờ hiệu suất, độ bền và khả năng vận hành liên tục, trong khi máy piston phù hợp với nhu cầu nhỏ lẻ, ngân sách hạn chế.

• Nên chọn máy làm mát bằng gió hay nước?

Sự lựa chọn phụ thuộc vào điều kiện và quy mô lắp đặt của bạn:

• Máy làm mát bằng gió (Air-Cooled):
  • Ưu điểm:Lắp đặt đơn giản, không cần hệ thống nước giải nhiệt đi kèm. Chi phí đầu tư và vận hành ban đầu thấp hơn. Di chuyển linh hoạt.
  • Nhược điểm:Hiệu quả làm mát phụ thuộc vào nhiệt độ và chất lượng không khí môi trường. Không phù hợp với những nơi quá nóng bức hoặc bụi bẩn nhiều.
  • Phù hợp:Đa số các nhà máy, xưởng sản xuất vừa và nhỏ có không gian thông thoáng.
• Máy làm mát bằng nước (Water-Cooled):
  • Ưu điểm:Hiệu quả làm mát cao và ổn định, không phụ thuộc vào nhiệt độ môi trường. Máy chạy êm và ổn định hơn, tuổi thọ cao hơn. Thích hợp cho những nơi có nguồn nước sẵn.
  • Nhược điểm:Chi phí đầu tư cao hơn, cần có hệ thống nước tuần hoàn (tháp giải nhiệt, bơm, đường ống). Bảo trì phức tạp hơn (vệ sinh tháp, chống đóng cặn).
  • Phù hợp:Các nhà máy công suất lớn, khu vực có khí hậu nóng, nơi có sẵn hệ thống nước làm mát.

Lời khuyên: Nếu không gian thông thoáng và điều kiện tài chính có hạn, nên chọn máy làm mát bằng gió. Nếu cần hiệu suất tối đa, ổn định tuyệt đối cho dây chuyền sản xuất quan trọng và có sẵn cơ sở hạ tầng nước, hãy đầu tư máy làm mát bằng nước.

• Tuổi thọ trung bình của máy là bao lâu?

Tuổi thọ của một máy nén khí trục vít Hitachi phụ thuộc vào nhiều yếu tố, nhưng với chất lượng chế tạo của Nhật Bản:

• Trung bình:Máy có thể vận hành tốt từ 15 đến 20 năm.
• "Air-End" (đầu nén - trái tim của máy):Có tuổi thọ thiết kế lên đến 100,000 - 200,000 giờ vận hành nếu được bảo dưỡng đúng cách.
• Yếu tố ảnh hưởng:Tuổi thọ thực tế phụ thuộc rất lớn vào:
  1. Chất lượng bảo dưỡng định kỳ.
  2. Điều kiện môi trường làm việc(nhiệt độ, bụi bẩn).
  3. Chế độ vận hành(chạy quá tải thường xuyên hay không).
  4. Chất lượng phụ tùng thay thế(dầu, lọc).

• Bảo dưỡng máy nén khí Hitachi bao lâu một lần?

Lịch bảo dưỡng phụ thuộc vào thời gian vận hành (số giờ chạy) và điều kiện làm việc. Dưới đây là khuyến cáo chung:

• Hàng ngày:Kiểm tra mức dầu, xả nước ngưng từ bình chứa khí và bộ tách nước.
• 500 - 1000 giờ (hoặc 3 tháng):Vệ sinh bộ lọc khí đầu vào. Kiểm tra và siết chặt các kết nối điện, dây đai (nếu có).
• 2000 - 4000 giờ (hoặc 1 năm):Thay dầu bôi trơn và lọc dầu. Đây là kỳ bảo dưỡng quan trọng nhất. Kiểm tra van an toàn.
• 8000 giờ (hoặc 2 năm):Thay thế bộ lọc tách dầu (Oil Separator) và lọc khí.
• 16,000 - 24,000 giờ (hoặc 4-6 năm):Kiểm tra toàn diện, thay thế dầu và lọc, kiểm tra khe hở trục vít, vệ sinh bộ trao đổi nhiệt (tản nhiệt) và kiểm tra hệ thống điện.

Bài viết trên đã chia sẻ toàn bộ kiến thức kỹ thuật về nguyên lý & cấu tạo máy nén khí trục vít Hitachi. Đặng Gia tin rằng đây sẽ là tài liệu tham khảo hữu ích, hỗ trợ bạn đọc trong việc vận hành, bảo trì và khắc phục các sự cố hiệu quả hơn. Nếu bạn còn câu hỏi thắc mắc hoặc có nhu cầu mua máy nén khí trục vít để sử dụng thì hãy gọi ngay số hotline 0983 113 582, Đặng Gia sẽ hỗ trợ bạn nhanh chóng.
