Cảm biến tiệm cận: Đặc điểm, Phân loại và Ứng dụng thực tế

Cảm biến tiệm cận âm thầm giữ nhịp cho hàng ngàn dây chuyền sản xuất, từ đóng gói, lắp ráp đến tự động hóa công nghiệp. Nhỏ gọn nhưng “quyền lực”, thiết bị chính là mắt thần giúp hệ thống vận hành mượt mà, an toàn trong từng chuyển động.

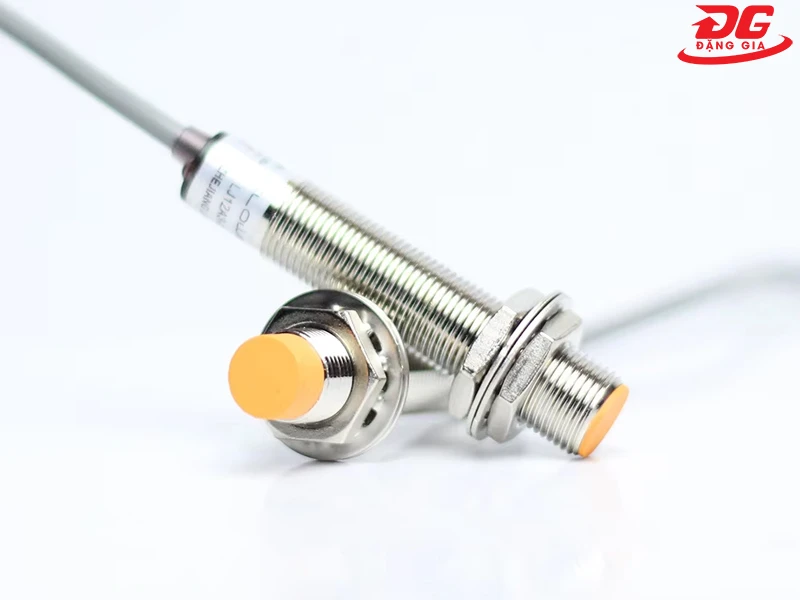

1. Hiểu đúng cảm biến tiệm cận là gì?

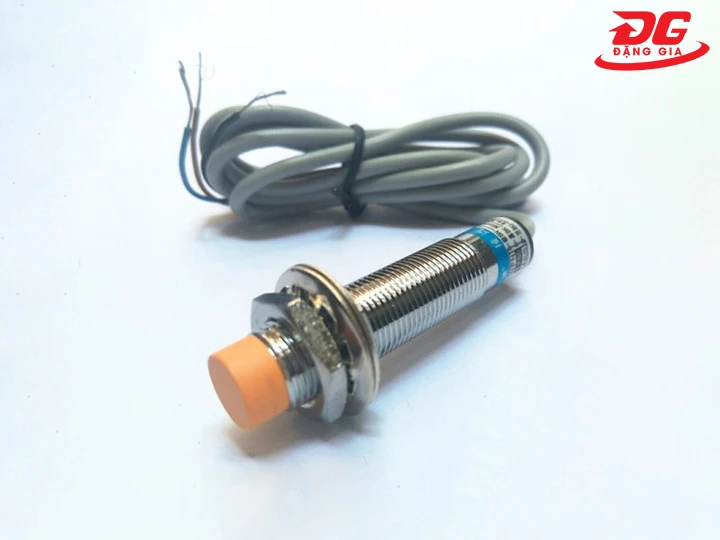

Cảm biến tiệm cận (Proximity Sensor) là thiết bị điện tử thông minh, phát hiện vật thể hoặc khoảng cách của chúng trong phạm vi gần mà không cần va chạm.

Chúng sử dụng hiện tượng cảm ứng điện từ, thay đổi điện dung hoặc từ trường để phát hiện sự hiện diện của vật thể ở khoảng cách siêu gần.

Kết quả nhận biết được mã hoá thành tín hiệu điện, truyền tới bộ điều khiển để mở/đóng quy trình, bảo vệ thiết bị hoặc tối ưu tự động hoá.

Loại cảm biến này được ví là "công tắc không chạm". Chỉ cần vật thể đến gần là tự động phản hồi, giúp xác định vị trí chi tiết máy, nhận biết điểm cuối hành trình, hoặc điều khiển quy trình sản xuất.

Cảm biến tiệm cận siêu nhỏ gọn nhưng vô cùng chính xác, bền bỉ; đặc biệt “lì đòn” trong môi trường dầu, bụi, rung lắc.

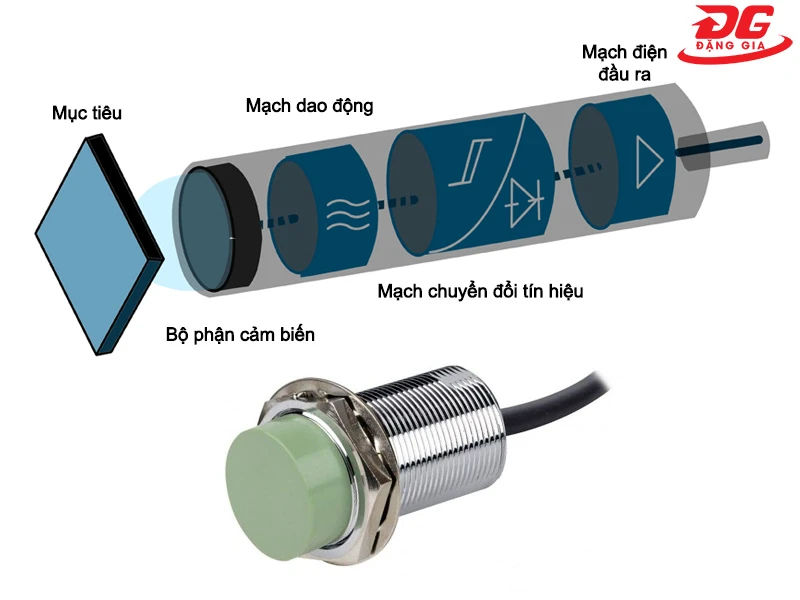

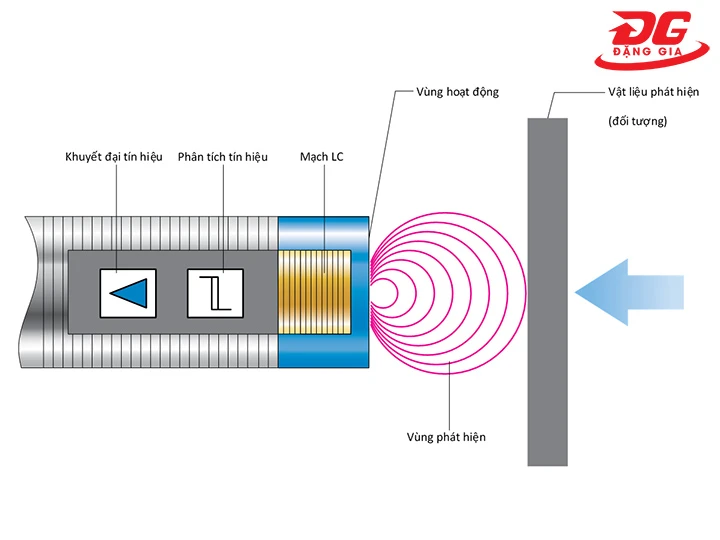

2. Nguyên lý hoạt động của cảm biến tiệm cận

Cảm biến tiệm cận vận hành như bộ não phản xạ nhanh của máy móc.

Chỉ cần vật thể tiến đến, không cần chạm, hệ thống đã lập tức nhận diện → phân tích → xuất tín hiệu điện để điều khiển các bước tiếp theo.

Cốt lõi của nguyên lý nằm ở việc cảm biến tạo ra trường nhận biết (điện từ, quang học hoặc cơ học) và theo dõi sự thay đổi xung quanh nó. Cụ thể như sau.

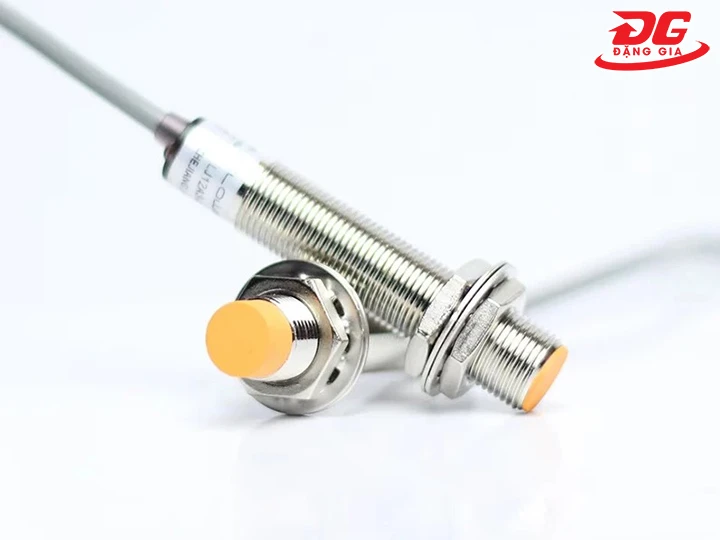

2.1. Cảm biến cảm ứng điện từ

Nguyên lý: Tạo ra trường điện từ quanh đầu cảm biến. Khi vật kim loại đi vào vùng này, trường bị nhiễu loạn, sinh ra dòng điện xoáy (Eddy Current) → tín hiệu điện thay đổi → cảm biến biết có vật thể.

Điểm nhấn cơ chế:

• “Bắt sóng kim loại” chuẩn từng milimet
• Tín hiệu phản hồi dạng điện áp hoặc dòng điện
• Độ nhạy cao với loại vật liệu dẫn điện
• Hoạt động ổn định ngay cả trong môi trường bụi - dầu - rung lắc

Ứng dụng tiêu biểu:

• Phát hiện chi tiết máy trong dây chuyền tự động
• Giới hạn hành trình máy CNC
• Xác định vị trí phôi kim loại để robot thao tác

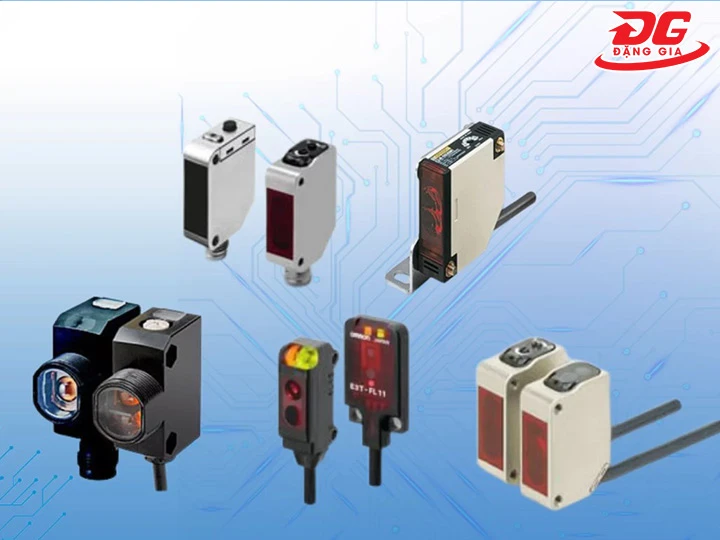

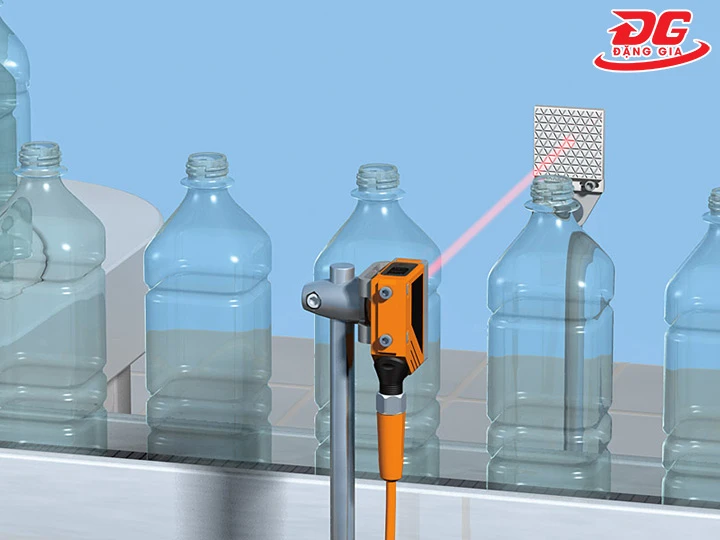

2.2. Cảm biến quang

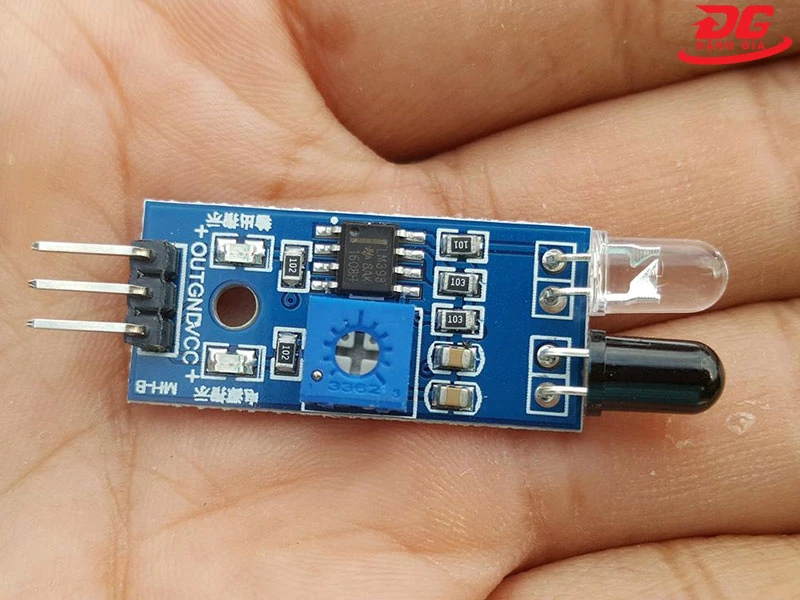

Nguyên lý: Phát ra tia sáng (laser / hồng ngoại) → phản xạ/ hấp thụ bởi vật → cảm biến thu nhận lại ánh sáng → phân tích cường độ để quyết định có vật thể hay không.

Điểm nhấn cơ chế:

• “Radar ánh sáng” bắt chuyển động tốc độ cao
• Tốc độ phản hồi nhanh chớp mắt
• Khả năng phát hiện cả vật thể nhỏ, tốc độ cao
• Không cần tiếp xúc, không phụ thuộc vào vật liệu

Ứng dụng tiêu biểu:

• Theo dõi các sản phẩm trên băng chuyền
• Hệ thống an ninh và cảnh báo đột nhập

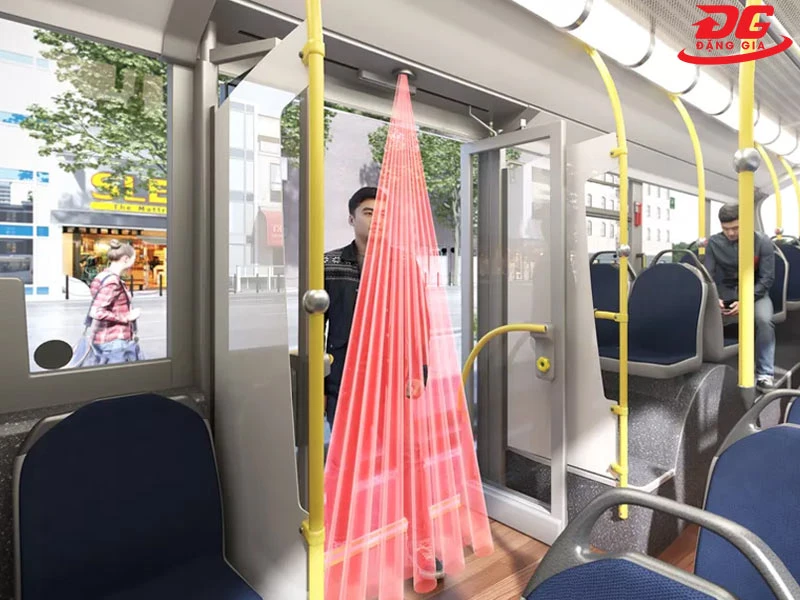

• Cửa tự động trung tâm thương mại / thang máy

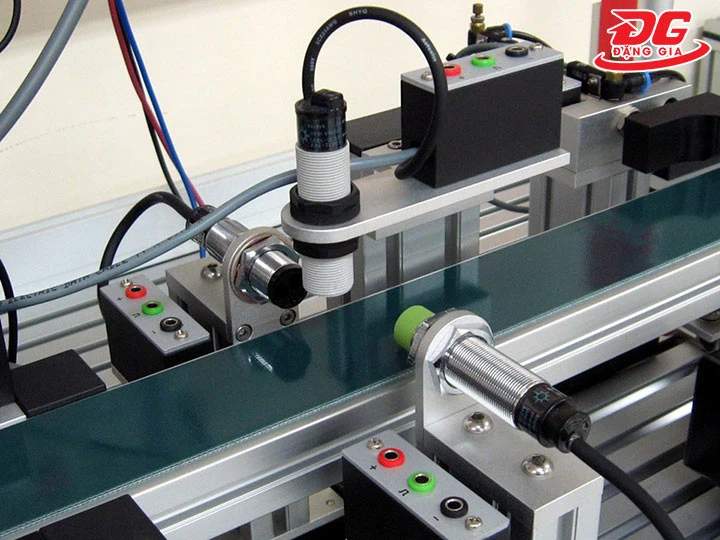

2.3. Cảm biến cơ học

Nguyên lý: Khi vật thể chạm / đè / tác động lực, các chi tiết bên trong cảm biến thay đổi trạng thái (vị trí/ áp lực) → chuyển mạch → phát ra tín hiệu điện.

Điểm nhấn cơ chế:

• Phản ứng khi cảm biến tiếp xúc trực tiếp
• Cấu tạo bền, dễ lắp đặt
• Độ tin cậy cao trong các cơ cấu giới hạn chuyển động

Ứng dụng tiêu biểu:

• Công tắc giới hạn (Limit Switch) trên máy sản xuất
• Hệ thống đo lực - kiểm tra lực nén
• Máy đóng gói, dập, ép cơ khí

3. Hệ thống phân loại cảm biến tiệm cận

Cảm biến tiệm cận không chỉ khác nhau về hình dáng hay giá thành. Sự khác biệt thật sự nằm ở cách cảm biến “nhận biết” vật thể, khoảng cách làm việc và kiểu tín hiệu trả về.

Dưới đây là cách phân loại phổ biến nhất mà Đặng Gia đã tìm hiểu và tổng hợp.

3.1. Dựa trên phạm vi hoạt động

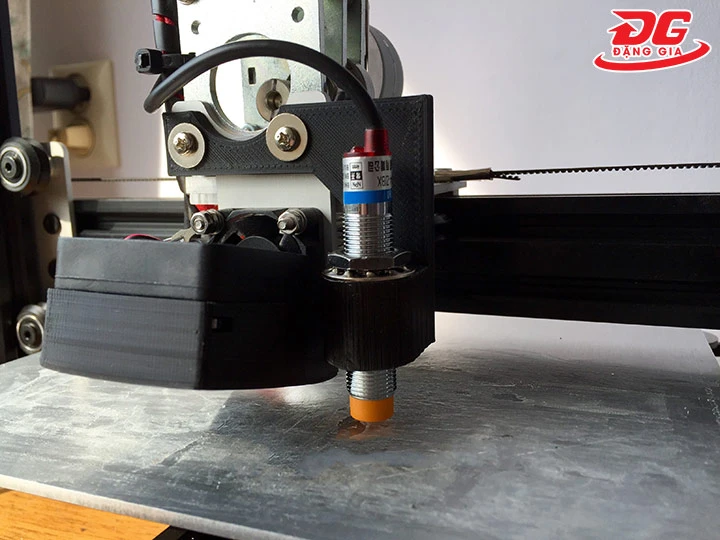

• Cảm biến tiệm cận cận đo (Proximity Sensors):

Là nhóm cảm biến chuyên phát hiện vật thể ở khoảng cách rất ngắn, chỉ vài mm đến vài cm.

Chỉ cần vật thể tiến sát vùng quét, cảm biến lập tức phản hồi - không độ trễ, không sai số vị trí. Cực kỳ phù hợp cho các thao tác đếm, xác định vị trí, kiểm tra có - không trên dây chuyền sản xuất.

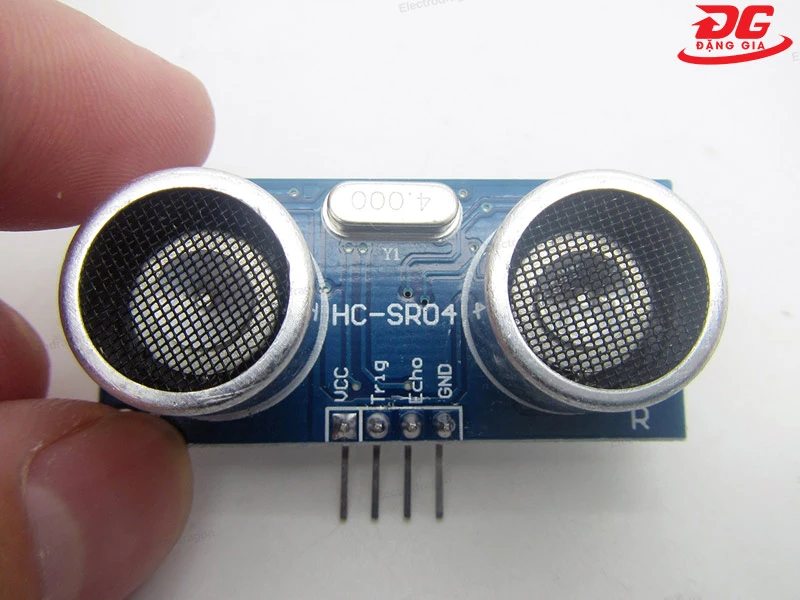

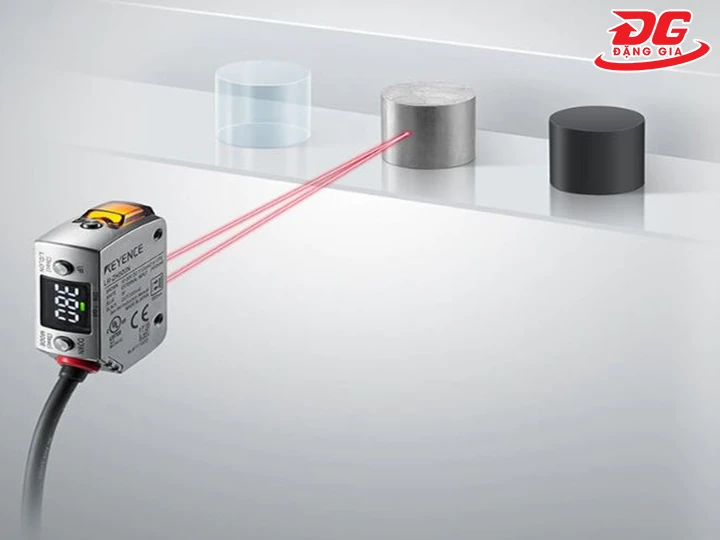

• Cảm biến tiệm cận khoảng cách (Distance Sensors):

Không chỉ “nhận biết”, nhóm cảm biến này còn đo được khoảng cách cụ thể giữa cảm biến và vật thể. Khoảng đo rộng hơn, dữ liệu chi tiết hơn, thường được dùng trong các hệ thống đo lường, robot, băng tải thông minh.

3.2. Dựa trên loại đầu ra

• Cảm biến tiệm cận kỹ thuật số

Xuất tín hiệu dạng ON/OFF (0 - 1), thể hiện rõ ràng trạng thái có hoặc không có vật thể.

Đây là loại phổ biến nhất trong công nghiệp nhờ dễ đấu nối, dễ lập trình, ít sai số.

• Cảm biến tiệm cận tương tự

Cung cấp tín hiệu liên tục (analog), phản ánh mức độ thay đổi theo khoảng cách hoặc vị trí vật thể. Phù hợp với các ứng dụng yêu cầu độ chính xác cao, giám sát chi tiết hoặc điều khiển linh hoạt.

3.3. Dựa theo nguyên tắc hoạt động

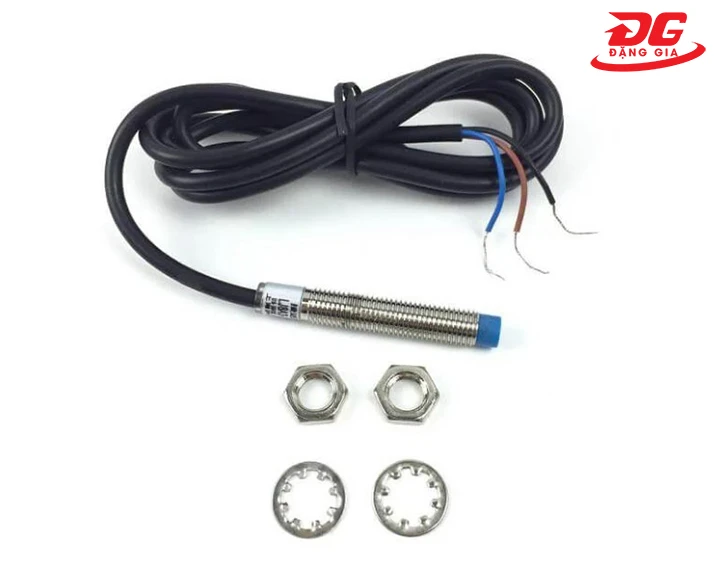

• Cảm biến tiệm cận cảm ứng từ

Hoạt động dựa trên sự biến đổi của từ trường khi vật thể kim loại tiến gần.

Đây là dòng cảm biến “quốc dân” trong công nghiệp, nổi bật bởi độ bền cao, ít nhiễu, làm việc ổn định trong môi trường khắc nghiệt.

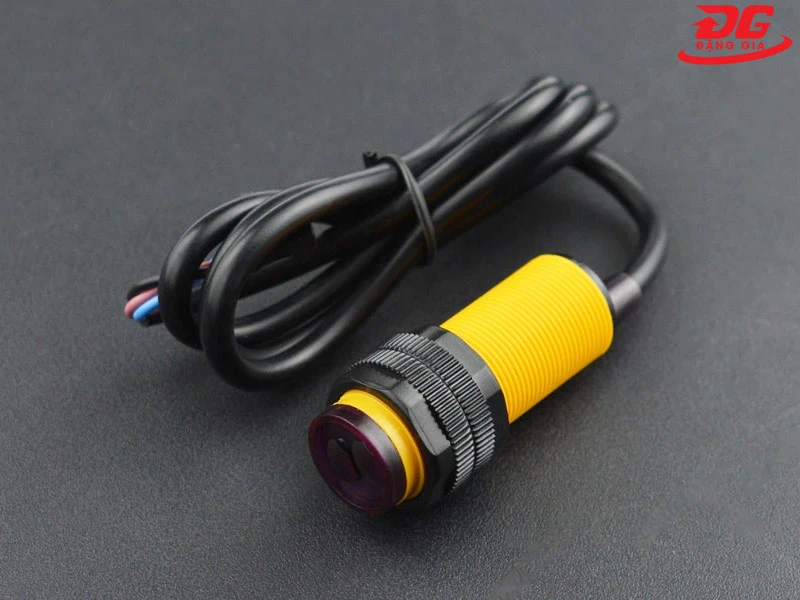

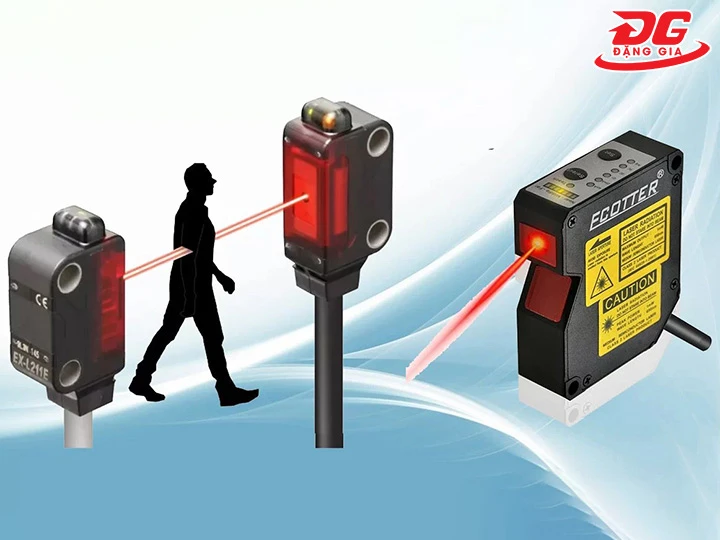

• Cảm biến tiệm cận cảm ứng quang

Sử dụng tia sáng (hồng ngoại, laser) để phát hiện vật thể thông qua phản xạ hoặc che tia.

Ưu điểm là phát hiện được nhiều loại vật liệu, kể cả phi kim, với khoảng cách linh hoạt.

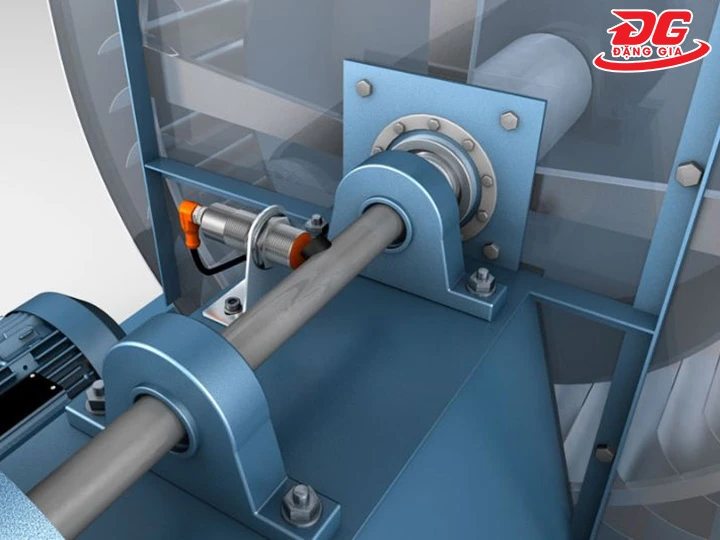

• Cảm biến tiệm cận theo nguyên tắc cơ học

Hoạt động dựa trên tiếp xúc vật lý hoặc chuyển động cơ học khi vật thể tiến gần.

Tuy ít phổ biến hơn trong tự động hóa hiện đại, nhưng vẫn được dùng trong các ứng dụng đòi hỏi độ chính xác vị trí tuyệt đối.

4. Điểm mạnh đáng chú ý của cảm biến tiệm cận

Đằng sau thiết kế nhỏ gọn là hàng loạt ưu điểm giúp máy móc vận hành chính xác, bền bỉ và an toàn hơn mỗi ngày. Trở thành lựa chọn tiêu chuẩn trong tự động hóa.

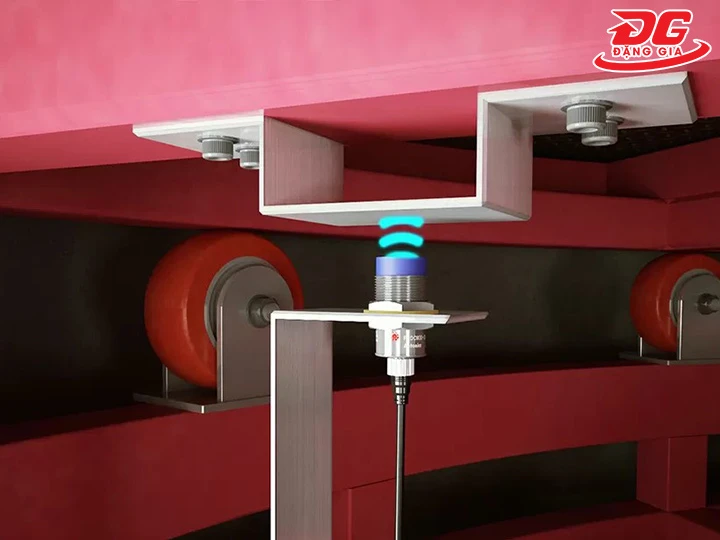

4.1. Định vị vật thể không tiếp xúc

Cảm biến tiệm cận cho phép phát hiện vật thể mà không cần tác động vật lý.

Giúp nhận biết nhanh sự có mặt hoặc vắng mặt của chi tiết trong phạm vi làm việc (có thể lên tới hàng chục mm tùy loại).

4.2. Hạn chế va chạm, giảm mòn cơ học

Do không tiếp xúc trực tiếp, cảm biến tiệm cận loại bỏ ma sát và va đập cơ học - nguyên nhân hàng đầu gây hư hỏng linh kiện. Điều này giúp máy móc hoạt động êm ái hơn, giảm chi phí bảo trì và thay thế.

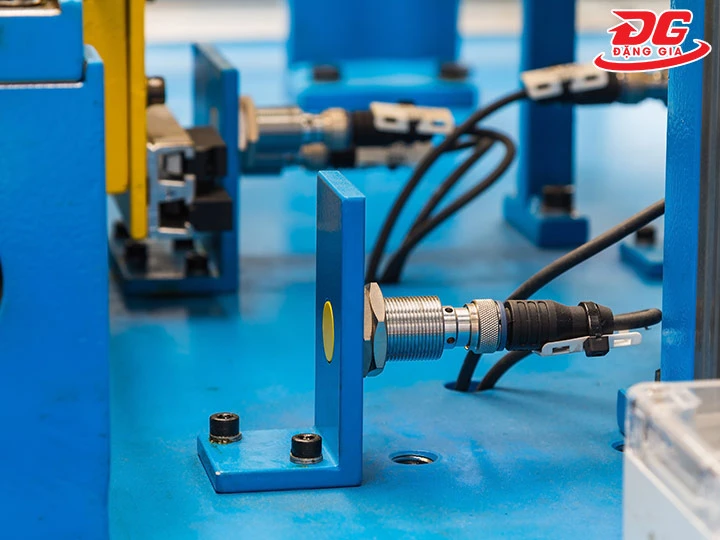

4.3. Chống bụi, chống ẩm, chống rung tốt

Cảm biến tiệm cận được thiết kế để làm việc ổn định trong nhà xưởng, nơi có bụi, độ ẩm cao và rung động liên tục. Khả năng chống sốc và chống nhiễu giúp tín hiệu luôn ổn định, kể cả khi môi trường không lý tưởng.

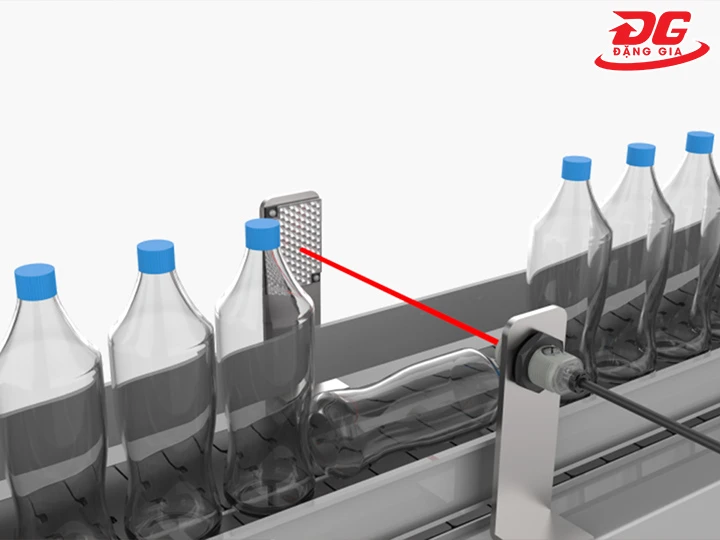

4.4. Tốc độ phản hồi nhanh - chuẩn

Với thời gian đáp ứng cực ngắn, cảm biến tiệm cận theo kịp dây chuyền tốc độ cao và các hệ thống tự động hóa liên tục. Phản hồi nhanh đồng nghĩa với giảm sai lệch, tăng năng suất và đảm bảo tính đồng bộ.

4.5. Đa dạng kiểu ren, chuẩn tín hiệu

Cảm biến tiệm cận hiện nay có nhiều kích thước ren, nhiều chuẩn tín hiệu đầu ra (PNP, NPN, analog, digital…), tương thích với PLC và bộ điều khiển phổ biến. Không lo kén hệ, chỉ cần chọn đúng là chạy.

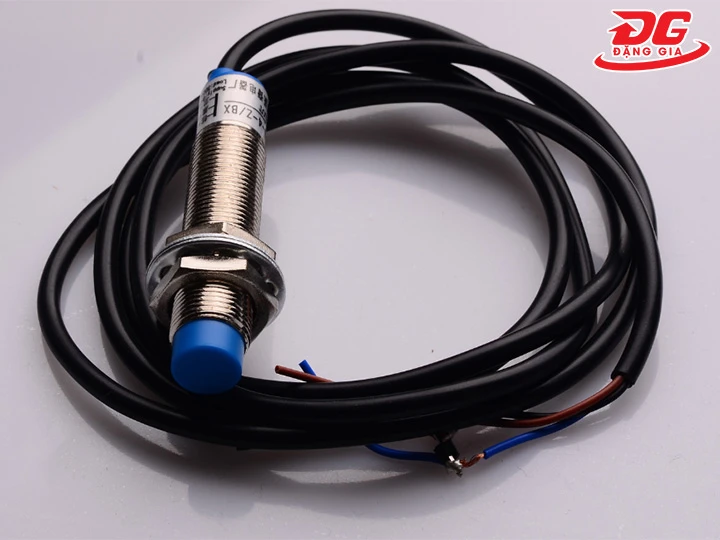

4.6. Nhỏ gọn, linh hoạt mọi vị trí

Thiết kế đầu sensor gọn nhẹ cho phép lắp đặt ở những không gian hẹp, vị trí khó tiếp cận mà các loại cảm biến khác khó đáp ứng. Quá trình lắp đặt tinh gọn, không yêu cầu KT phức tạp.

5. Phạm vi ứng dụng thực tế của cảm biến tiệm cận

Không cần tiếp xúc, không hao mòn cơ học nhưng vẫn phát hiện chính xác từng chuyển động - đó là lý do cảm biến tiệm cận xuất hiện ở hầu hết các hệ thống hiện đại.

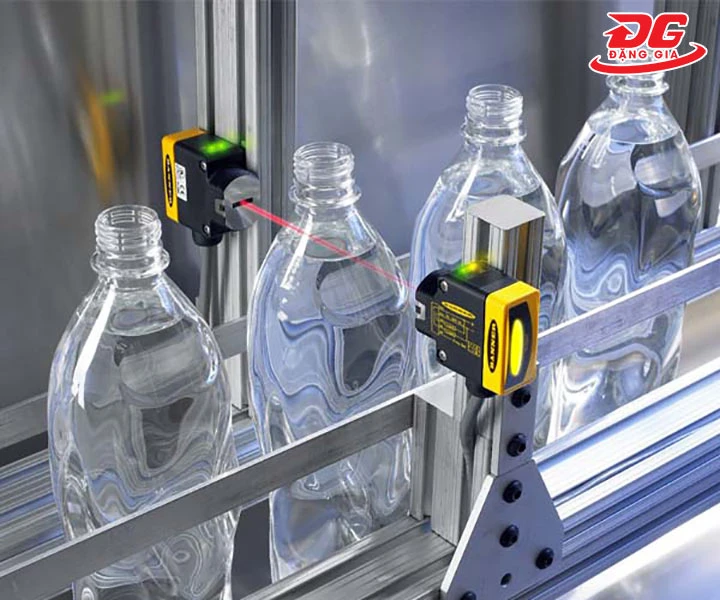

• Trong SX công nghiệp & tự động hóa

Cảm biến tiệm cận đóng vai trò “trụ cột” của dây chuyền thông minh:

Phát hiện nhanh sự có mặt hoặc thiếu hụt của sản phẩm trên dây chuyền

Xác định vị trí, điểm dừng, hướng di chuyển của linh kiện

Kích hoạt cơ chế bảo vệ, ngắt máy khi phát sinh nguy cơ va chạm

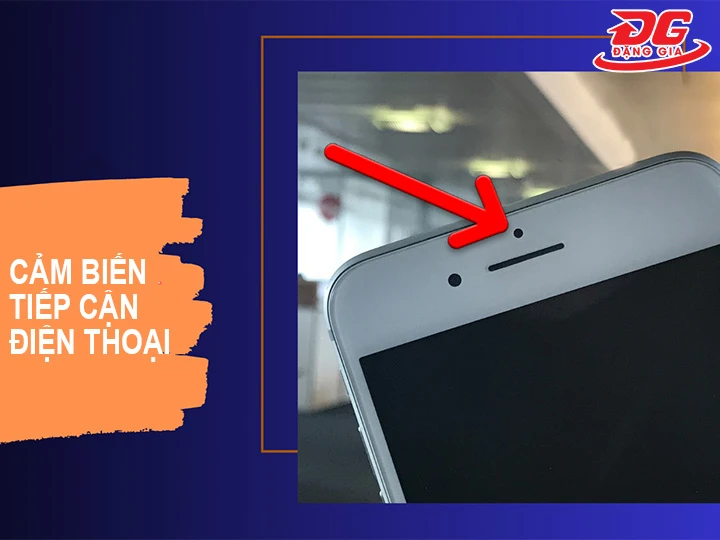

• Trong công nghệ số & điện thoại di động

Một thao tác quen thuộc hằng ngày chính là minh chứng rõ nhất:

Tự động tắt màn hình khi đưa điện thoại sát tai

Ngăn chạm nhầm, tiết kiệm pin, nâng cao trải nghiệm người dùng

Ít ai để ý nhưng thiếu cảm biến tiệm cận thì smartphone sẽ kém thông minh đi một nửa.

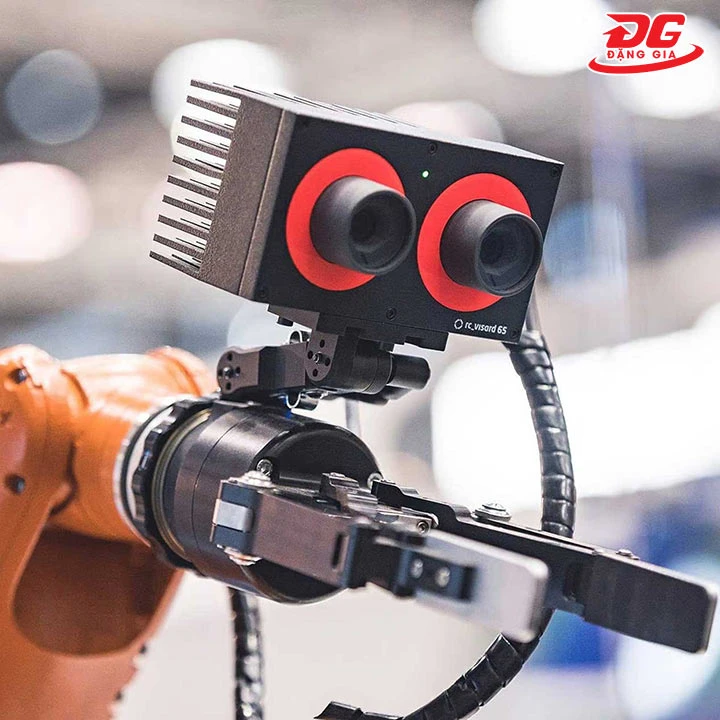

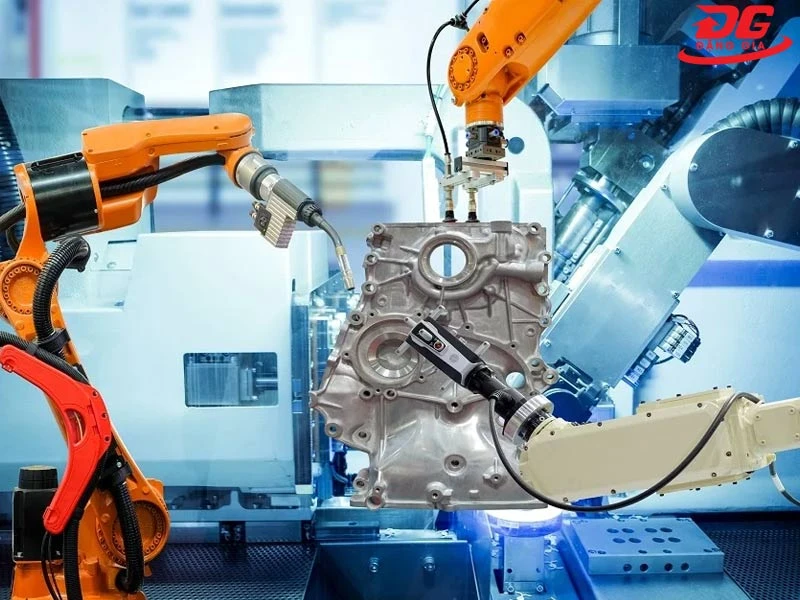

• Trong Robotics & điều khiển tự động

Với robot, cảm biến tiệm cận chính là giác quan định hướng:

Giúp robot phát hiện vật cản, tránh va chạm

Xác định vị trí vật thể để lắp ráp, gắp - đặt chính xác

Đảm bảo chuyển động mượt, an toàn trong môi trường làm việc phức tạp.

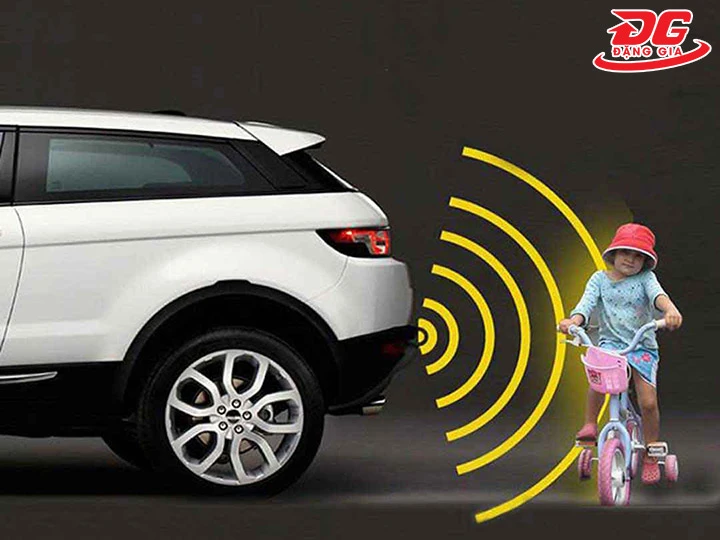

• Trong ô tô & phương tiện thông minh

Trong lĩnh vực ô tô, cảm biến tiệm cận là lớp bảo vệ chủ động cho người lái.

Hỗ trợ đỗ xe tự động, phát hiện vật cản phía trước - sau.

Cảnh báo nguy cơ va chạm khi khoảng cách không an toàn

Tăng độ chính xác cho các hệ thống hỗ trợ lái hiện đại

• Trong đời sống hiện đại

Cảm biến tiệm cận góp mặt ngày càng nhiều trong các thiết bị dân dụng:

Đèn tự bật/tắt khi có người ra vào

Vòi nước, máy sấy tay, thiết bị vệ sinh cảm ứng

Giải pháp tiết kiệm năng lượng cho không gian sống và làm việc.

6. Lưu ý kỹ thuật khi lắp đặt và sử dụng cảm biến tiệm cận

Muốn cảm biến tiệm cận không lỗi vặt, bắt tín hiệu chuẩn - đừng bỏ qua những nguyên tắc dưới đây. Đây là “điều kiện tiên quyết” để cả dây chuyền hoạt động trơn tru:

• Đặt đúng khoảng cách: Lắp trong phạm vi nhận biết chuẩn; không để quá gần gây nhiễu, quá xa không bắt được tín hiệu. Test nhanh bằng vật mẫu để loại bỏ khoảng chết vận hành.
• Chọn đúng môi trường: Kiểm tra thông số: nhiệt độ, độ ẩm, bụi, dầu, rung động để chọn nơi lắp đặt phù hợp. Môi trường xấu → chọn chống nước IP67 / kháng hóa chất / chống nhiễu mạnh.
• Chọn cảm biến đúng nhu cầu: Máy CNC, gia công kim loại chọn cảm ứng điện từ. Bao bì, đóng gói, sản phẩm nhỏ → chọn loại quang học. Đa vật liệu, chất lỏng, nhựa → chọn loại điện dung.
• Ưu tiên chống nhiễu: Chọn dòng chống nhiễu EMI/EMS khi lắp gần mô-tơ lớn, biến tần, robot. Bảo vệ tín hiệu đồng nghĩa với bảo vệ dây chuyền.
• Lắp đặt chuẩn kỹ thuật: Giữ khoảng cách an toàn với kim loại lớn, nam châm, động cơ công suất cao. Căn chỉnh góc và hướng để trường nhận diện bao phủ đúng điểm mục tiêu.
• Nguồn điện phải sạch, ổn định: Kiểm tra điện áp yêu cầu (AC/DC - PNP/NPN - số dây). Với khu vực dễ sụt áp nên dùng bộ ổn áp, tránh báo sai liên tục.
• Hiệu chuẩn và bảo trì định kỳ: Vệ sinh đầu cảm biến: loại mạt kim loại, dầu, bụi bám để giữ phong độ như ngày đầu. Hiệu chuẩn lại nếu tín hiệu phản hồi trễ, yếu hoặc dao động.

Hành trình tự động hoá không bắt đầu từ robot hay AI, đôi khi bắt đầu từ cảm biến tiệm cận đặt đúng chỗ. Đầu tư nhỏ - thay đổi lớn cho nhà xưởng hiện đại - nơi hiệu suất, chất lượng, tốc độ là yếu tố sống còn.
