1. Tổng quan về máy dò kim loại X-ray là gì?

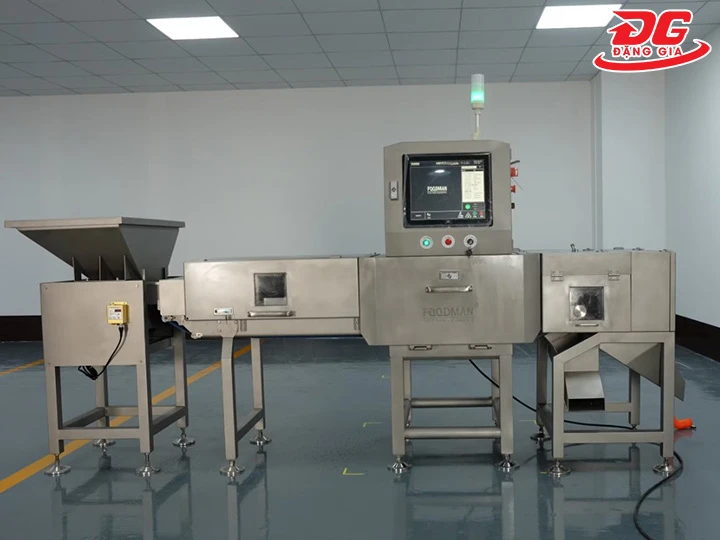

1.1. Định nghĩa máy dò kim loại X-ray

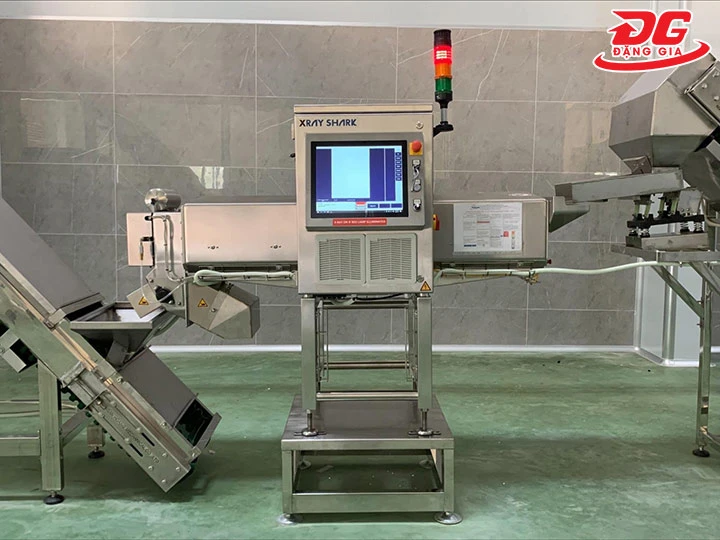

Máy dò kim loại X-ray là thiết bị sử dụng bức xạ tia X để tạo ra hình ảnh xuyên thấu bên trong sản phẩm. Từ đó, phát hiện các tạp chất lạ, khiếm khuyết cấu trúc và sai lệch trọng lượng mà không cần tháo vỡ hay can thiệp trực tiếp vào sản phẩm.

Không giống máy dò kim loại thông thường, hệ thống X-ray phân tích toàn bộ mật độ vật chất bên trong. Dù tạp chất là kim loại, thủy tinh, đá sỏi hay mảnh xương, thiết bị đều nhận diện được dựa trên sự chênh lệch khả năng hấp thụ tia X.

1.2. Sự khác biệt cốt lõi giữa công nghệ X-ray và máy dò kim loại truyền thống

1.3. Vai trò của trí tuệ nhân tạo (AI) trong phân tích hình ảnh hiện nay

Thế hệ máy dò X-ray hiện đại tích hợp thuật toán AI và máy học vào hệ thống phân tích hình ảnh. Thay vì so sánh ảnh theo ngưỡng cố định, hệ thống AI liên tục học từ dữ liệu hình ảnh thực tế. Giảm tỷ lệ báo động giả xuống dưới 0,1%, đây là cải tiến đáng kể so với thế hệ trước.

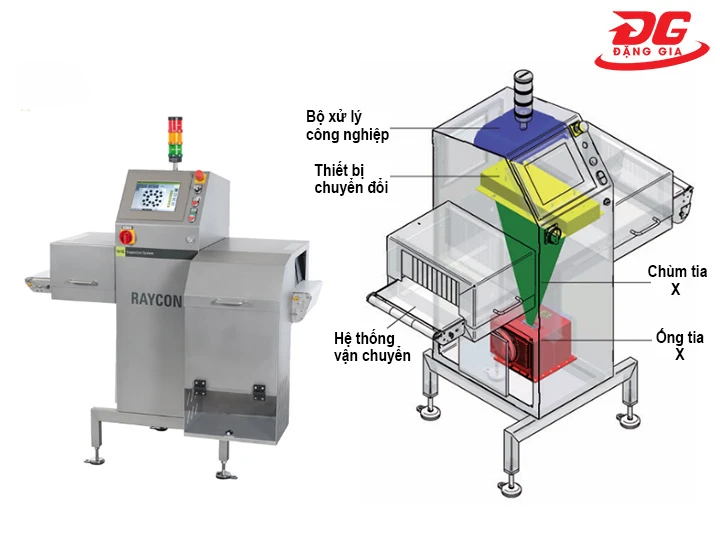

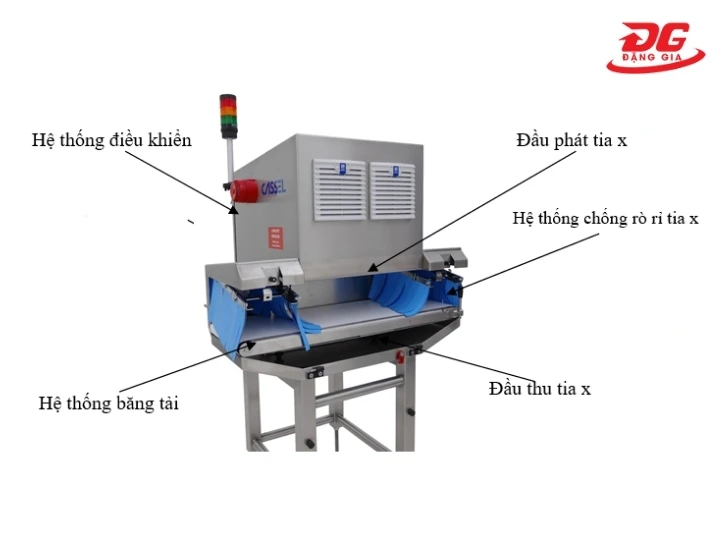

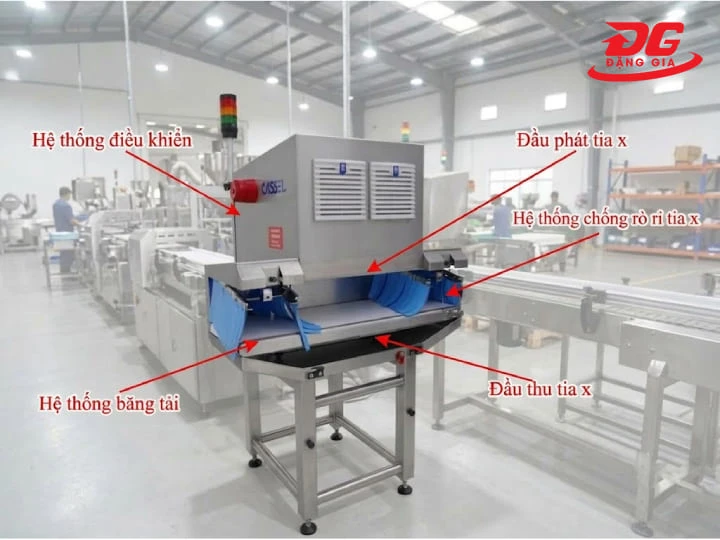

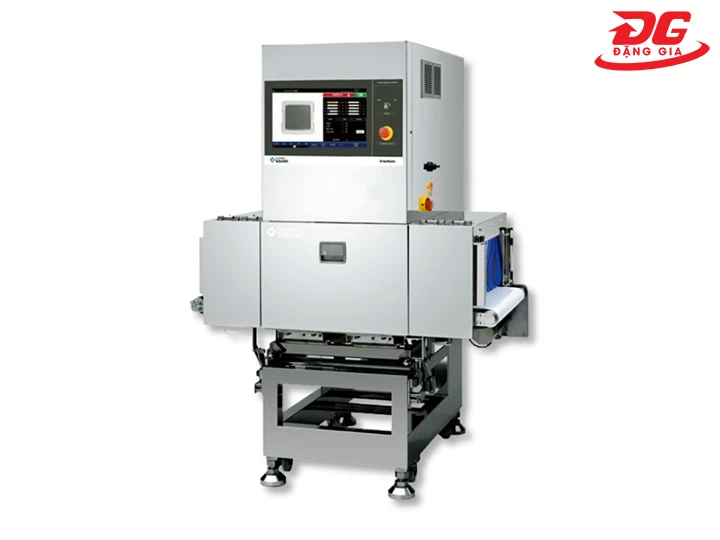

2. Cấu tạo chi tiết của hệ thống máy dò X-ray

Hiểu rõ từng bộ phận giúp bạn đánh giá chất lượng thiết bị, tối ưu bảo trì và lựa chọn nhà cung cấp phù hợp. Dưới đây là phân tích chi tiết từng thành phần cấu thành.

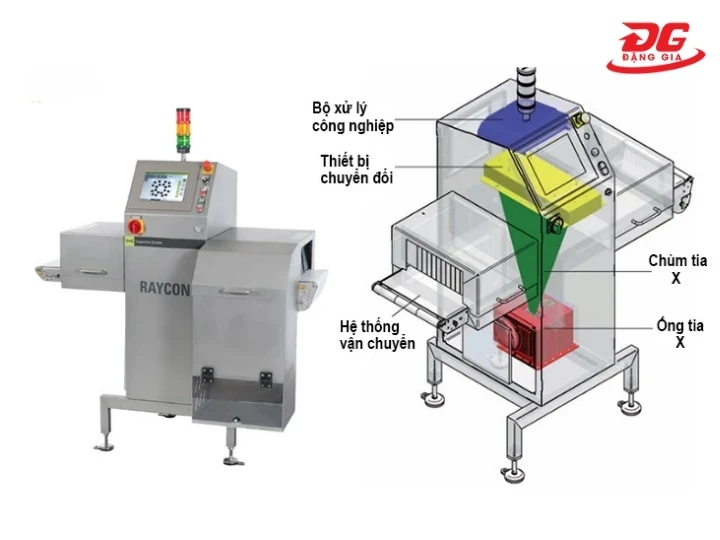

2.1. Nguồn phát tia X

Đây là trái tim của toàn hệ thống. Nguồn phát tia X tạo ra chùm tia bức xạ có năng lượng xác định và chiếu xuyên qua sản phẩm đang di chuyển trên băng chuyền.

Các thông số quan trọng cần chú ý:

• Điện áp: Quyết định khả năng xuyên thấu - sản phẩm dày, mật độ cao cần điện áp cao hơn
• Dòng điện: Ảnh hưởng đến độ sáng và độ rõ của hình ảnh
• Tuổi thọ bóng phát: Thường từ 3-5 năm, là chi phí bảo trì định kỳ cần tính toán

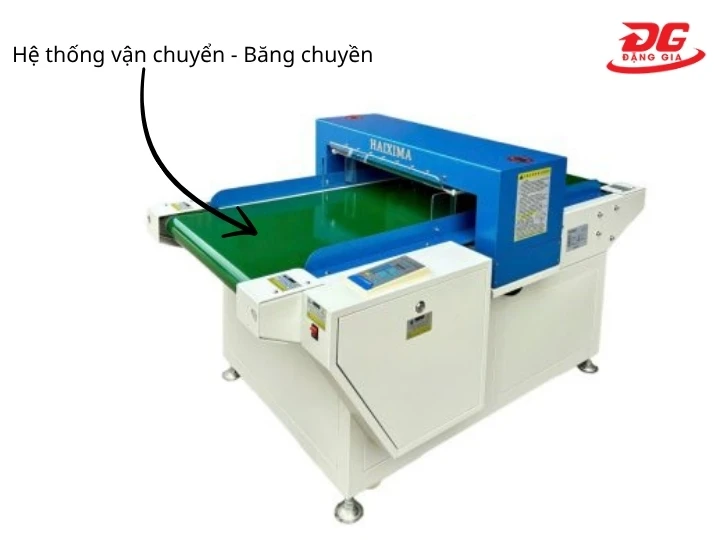

2.2. Hệ thống vận chuyển - Băng chuyền

Băng chuyền không đơn giản chỉ là dải vải dẫn sản phẩm. Đây là bộ phận ảnh hưởng trực tiếp đến độ chính xác phát hiện và khả năng tích hợp vào dây chuyền sản xuất.

Các tiêu chí kỹ thuật quan trọng:

• Tốc độ băng tải: Từ 20m/phút đến 80m/phút - cần cân bằng với tốc độ dây chuyền hiện có
• Khẩu độ kiểm tra: Chiều rộng và chiều cao vùng quét - phải phù hợp kích thước sản phẩm lớn nhất
• Vật liệu băng: Dùng vật liệu tương thích thực phẩm nếu áp dụng trong chế biến thực phẩm
• Tích hợp hệ thống loại thải: Van khí nén, cánh gạt hay băng chuyền hướng dẫn - tùy theo đặc tính sản phẩm

2.3. Bộ thu nhận tia X và cảm biến hình ảnh

2.3.1. Cảm biến màng quang điện tử

Sau khi tia X xuyên qua sản phẩm, phần năng lượng còn lại tiếp xúc với dải cảm biến được bố trí phía đối diện. Cảm biến hiện đại sử dụng công nghệ màng quang điện tử với độ phân giải từ 0,4mm đến 0,8mm theo chiều ngang băng chuyền.

Số lượng điểm cảm biến trên mỗi cm chiều rộng quyết định khả năng phát hiện tạp chất nhỏ. Thiết bị có 16 pixel/cm sẽ phát hiện vật thể nhỏ hơn so với thiết bị chỉ có 8 pixel/cm.

2.3.2. Chuyển đổi tín hiệu điện tử

Tín hiệu quang học từ cảm biến được chuyển đổi thành tín hiệu điện số thông qua bộ ADC tốc độ cao. Chất lượng bộ chuyển đổi này ảnh hưởng trực tiếp đến độ tương phản và độ sắc nét của hình ảnh cuối cùng.

2.4. Hệ thống xử lý hình ảnh và phần mềm điều khiển

Đây là bộ não của máy dò kim loại. Phần mềm nhận dữ liệu từ cảm biến, xây dựng hình ảnh 2D của sản phẩm trong thời gian thực, sau đó áp dụng các thuật toán nhận dạng để xác định tạp chất.

Các tính năng phần mềm cần có ở thiết bị chuyên nghiệp:

• Lưu trữ và truy xuất hình ảnh sản phẩm bị loại thải
• Báo cáo thống kê tỷ lệ phát hiện theo ca, ngày, lô sản xuất
• Cài đặt nhiều chương trình kiểm tra cho các sản phẩm khác nhau
• Kết nối mạng LAN/Ethernet để tích hợp hệ thống ERP/MES
• Nhật ký kiểm tra đáp ứng yêu cầu truy xuất nguồn gốc

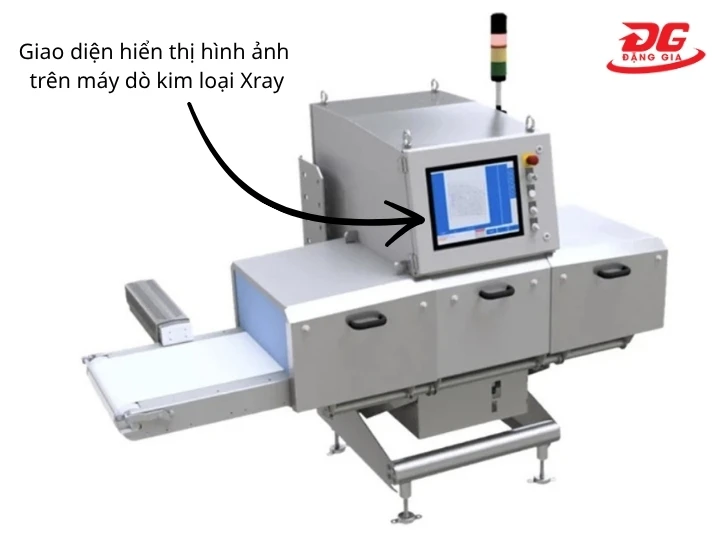

2.5. Giao diện hiển thị

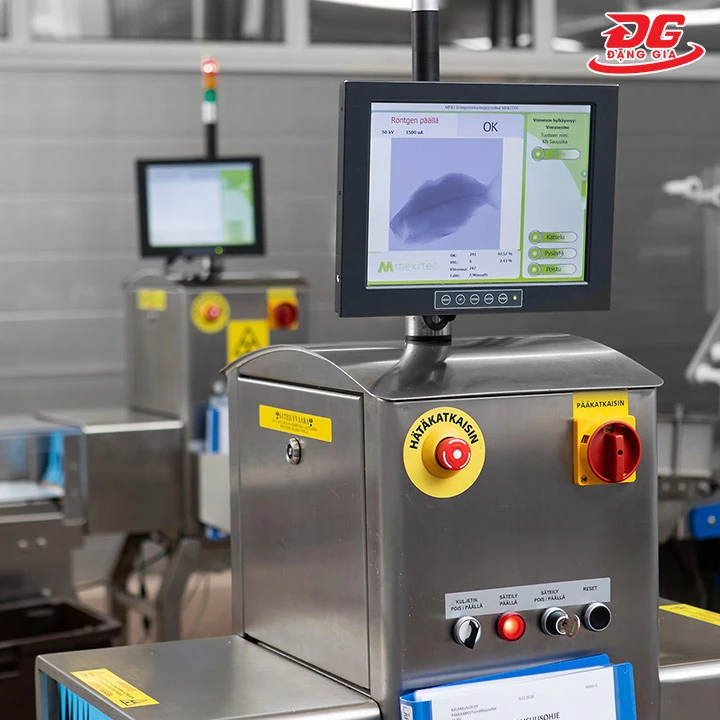

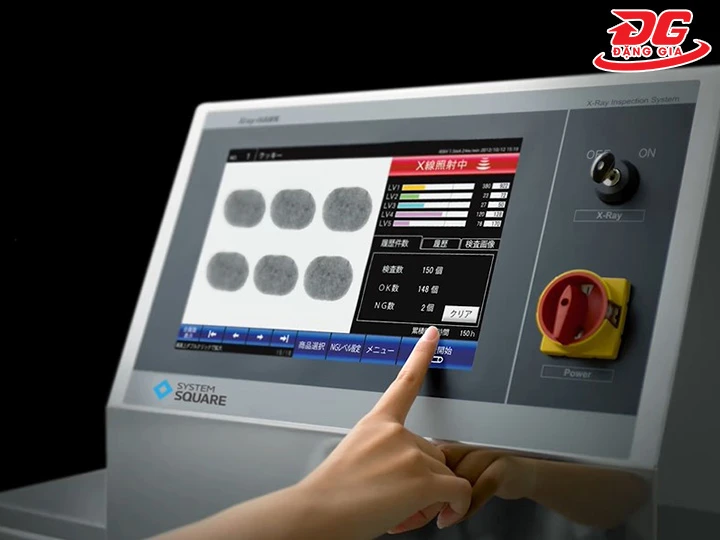

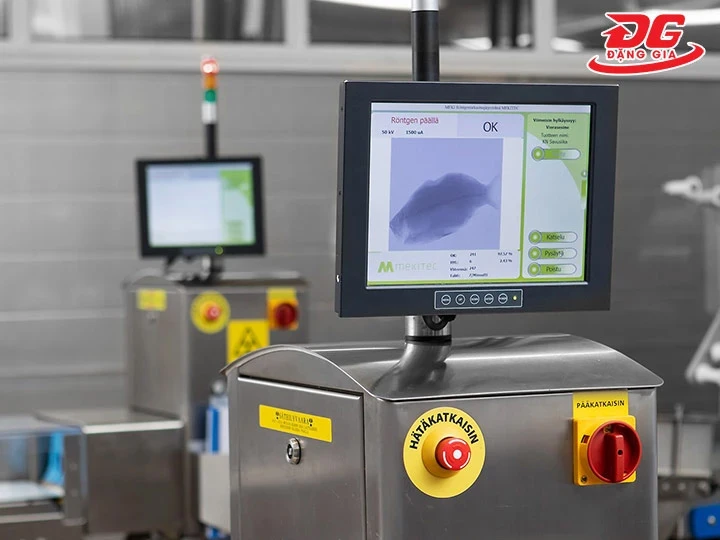

Màn hình cảm ứng LCD là điểm tiếp xúc giữa người vận hành và máy. Hiển thị hình ảnh thời gian thực, cho phép điều chỉnh ngưỡng nhạy cảm, xem lịch sử kiểm tra và xuất báo cáo

2.6. Các bộ phận hỗ trợ an toàn và loại bỏ sản phẩm

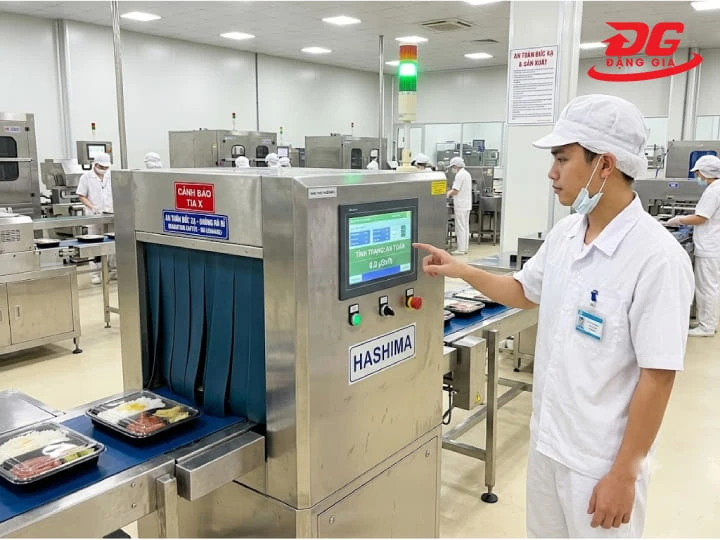

An toàn bức xạ là yêu cầu bắt buộc. Thiết bị chuẩn phải có:

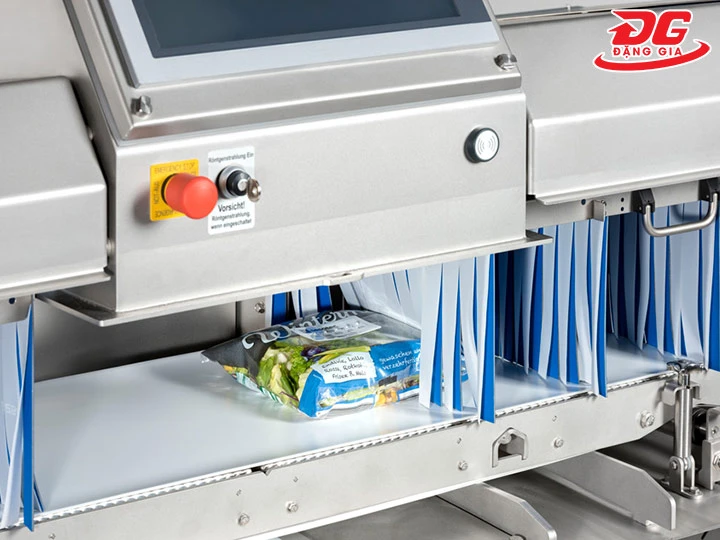

• Rèm chì/rèm chắn tia X: Bố trí ở lối vào và lối ra băng chuyền, chặn tia X tán xạ
• Vỏ máy kín: Vật liệu hấp thụ bức xạ, đảm bảo liều bức xạ bên ngoài dưới 1 µSv/h
• Hệ thống khóa an toàn: Ngắt nguồn tia X tự động khi mở nắp hoặc cửa kiểm tra
• Bộ phận loại thải tự động: Van khí nén hoặc cánh gạt - kích hoạt trong vòng 200ms sau khi phát hiện tạp chất

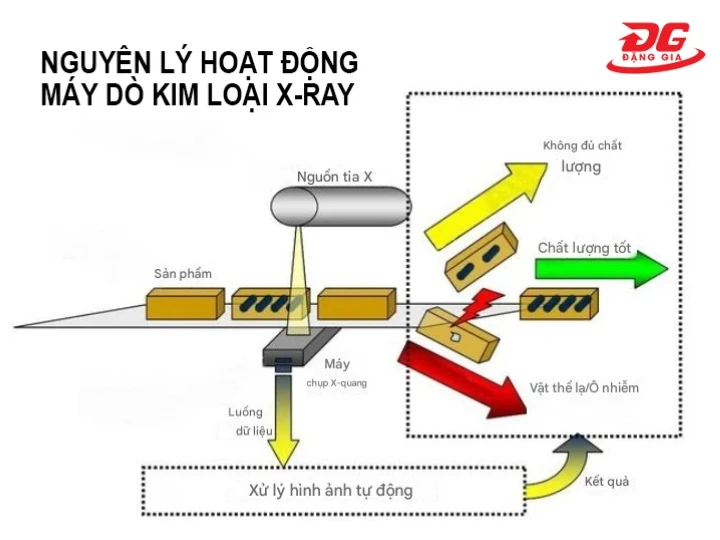

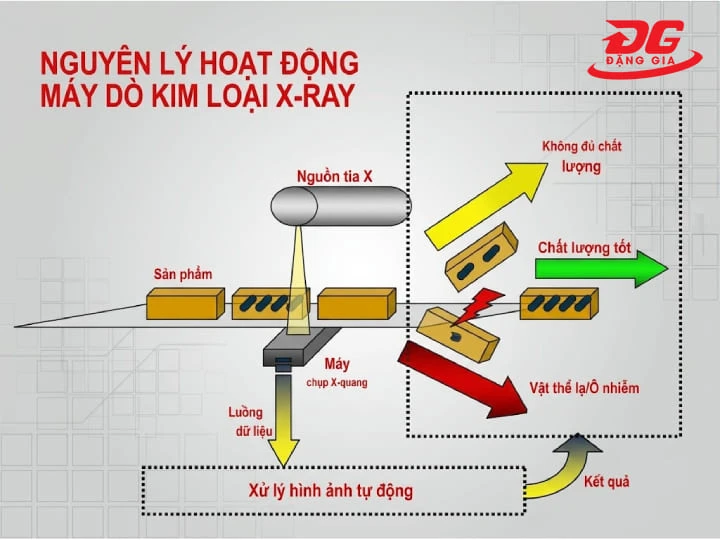

3. Nguyên lý hoạt động của máy dò kim loại X-ray

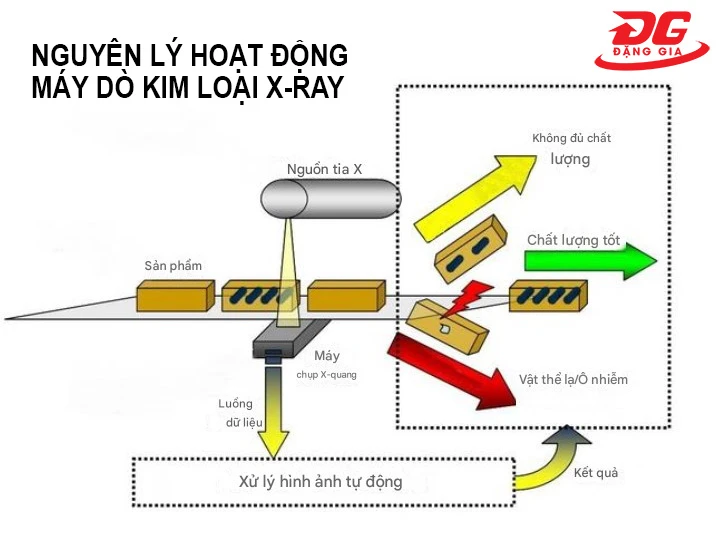

3.1. Quá trình tạo ra và chiếu tia X xuyên qua sản phẩm

Khi máy hoạt động, nguồn phát tia X tạo ra chùm tia bức xạ hình quạt, chiếu theo chiều từ trên xuống (hoặc từ một góc cố định) xuyên qua toàn bộ mặt cắt ngang của sản phẩm khi sản phẩm di chuyển qua vùng kiểm tra. Tốc độ quét đạt hàng nghìn lát cắt/giây, tạo ra hình ảnh liên tục của toàn bộ chiều dài sản phẩm.

3.2. Cơ chế hấp thụ tia X theo mật độ và tỷ trọng vật chất

Nguyên tắc cốt lõi: vật chất có mật độ cao hấp thụ nhiều tia X hơn, vật chất mật độ thấp hấp thụ ít hơn. Sự chênh lệch này tạo ra độ tương phản trong hình ảnh. Cụ thể:

• Không khí, chất lỏng loãng: Hấp thụ ít - hiện ra màu sáng/trắng trên ảnh
• Thực phẩm, vải, nhựa nhẹ: Hấp thụ trung bình - hiện ra màu xám
• Thủy tinh, đá, xương: Hấp thụ nhiều - hiện ra màu xám đậm đến đen
• Kim loại: Hấp thụ tối đa - hiện ra màu đen rõ nét

Đây là lý do máy X-ray có thể phát hiện thủy tinh, đá và xương - những tạp chất mà máy dò điện từ truyền thống hoàn toàn bỏ qua.

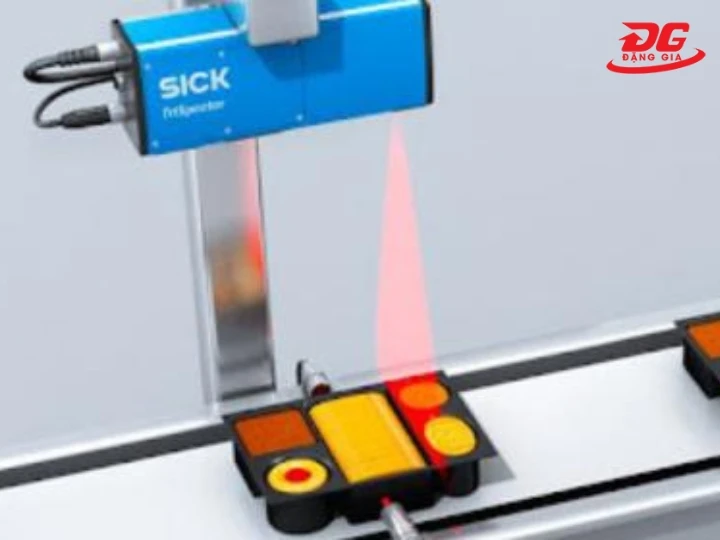

3.3. Phân tích hình ảnh và nhận diện dị vật

Phần mềm so sánh hình ảnh thu được với profile mật độ chuẩn của sản phẩm. Bất kỳ điểm nào có mật độ cao hơn ngưỡng cho phép đều được đánh dấu là nghi vấn tạp chất.

Hệ thống AI hiện đại phân biệt được sự khác biệt giữa xương tự nhiên trong sản phẩm thị và mảnh xương nhọn cứng dựa trên hình dạng, kích thước và vị trí trong sản phẩm.

3.4. Quy trình tự động cảnh báo và loại bỏ sản phẩm lỗi

Khi hệ thống xác nhận tạp chất, chuỗi hành động tự động diễn ra trong chưa đầy 1 giây:

• Hệ thống tính toán vị trí chính xác của sản phẩm lỗi trên băng chuyền
• Kích hoạt tín hiệu điều khiển đến bộ phận loại thải
• Sản phẩm lỗi bị đẩy ra khỏi băng chuyền vào thùng chứa riêng
• Hệ thống ghi lại hình ảnh, thời gian và thông số vào nhật ký kiểm tra
• Cảnh báo âm thanh và đèn tín hiệu thông báo cho người vận hành

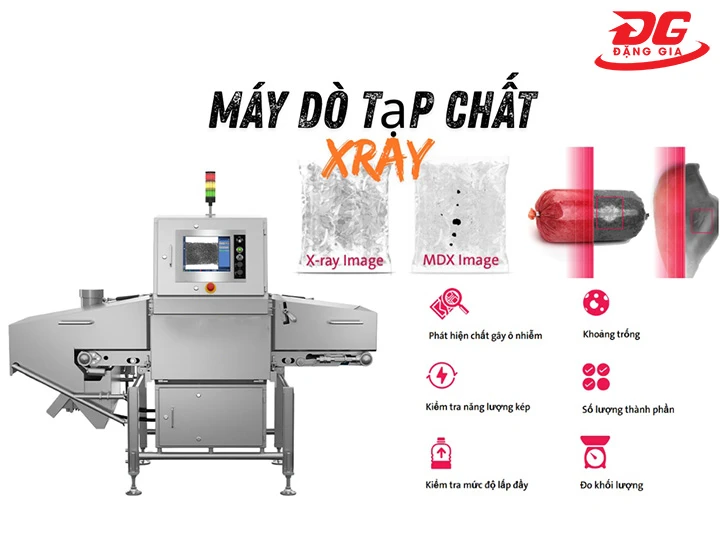

4. Thế mạnh vượt trội của máy dò kim loại X ray

4.1 Công nghệ tia X xuyên thấu, phát hiện dị vật siêu nhỏ

Máy dò tìm kim loại X ray sử dụng chùm tia X năng lượng thấp chiếu xuyên qua toàn bộ cấu trúc sản phẩm. Dựa trên nguyên lý suy giảm cường độ bức xạ, hệ thống có thể phát hiện các dị vật kích thước rất nhỏ nhờ sự chênh lệch hệ số hấp thụ giữa kim loại và vật liệu nền.

Ngay cả mảnh kim loại mỏng, nằm sâu trong khối sản phẩm dày, vẫn được hiển thị rõ trên hình ảnh thang xám.

4.2 Phân tích mật độ vật chất, phân biệt kim loại - phi kim chuẩn

Thay vì chỉ phản ứng với kim loại, hệ thống X ray phân tích mật độ khối và độ dày tương đương. Nhờ đó, máy có thể phân biệt kim loại, thủy tinh, đá, xương cứng hay nhựa mật độ cao dựa trên mức hấp thụ tia X khác nhau.

Thuật toán xử lý tín hiệu sẽ xác định vùng bất thường thông qua ngưỡng mật độ cài đặt, giảm thiểu sai lệch và tăng độ tin cậy kiểm tra.

4.3 Xử lý hình ảnh thời gian thực, tích hợp AI giảm cảnh báo giả

Tín hiệu từ bộ cảm biến được chuyển thành dữ liệu số và xử lý tức thì bằng bộ vi xử lý tốc độ cao. Công nghệ lọc nhiễu, cân bằng tương phản và nhận diện mẫu giúp hệ thống hoạt động realtime mà không làm chậm dây chuyền.

Một số dòng cao cấp còn tích hợp AI tự học, phân tích lịch sử dữ liệu để tối ưu ngưỡng phát hiện, từ đó giảm đáng kể cảnh báo giả và nâng cao độ ổn định vận hành.

4.4 Check hiệu quả trong bao bì kín, sản phẩm đông lạnh, đa lớp

Do hoạt động dựa trên bức xạ xuyên thấu, máy dò kim loại X ray có thể check sản phẩm trong bao bì kín, kể cả vật liệu màng nhôm mỏng hoặc hộp nhiều lớp.

Hệ thống vẫn duy trì độ chính xác khi kiểm tra thực phẩm đông lạnh hoặc sản phẩm có độ ẩm cao - những điều kiện thường gây nhiễu cho máy dò kim loại thông thường.

4.5 Tự động cảnh báo, loại bỏ sản phẩm lỗi, lưu trữ dữ liệu truy xuất

Khi phát hiện dị vật, hệ thống kích hoạt cơ chế loại bỏ tự động như thổi khí, cần gạt hoặc đẩy rơi theo cấu hình dây chuyền. Đồng thời, hình ảnh và thông số kiểm tra được lưu trữ để phục vụ truy xuất nguồn gốc và đánh giá rủi ro.

Việc ghi nhận dữ liệu này đáp ứng các tiêu chuẩn quản lý chất lượng nghiêm ngặt trong ngành thực phẩm và dược phẩm.

4.6 Vận hành bền bỉ, an toàn bức xạ, tối ưu cho dây chuyền công nghiệp

Máy được thiết kế với lớp che chắn chì nhằm kiểm soát rò rỉ bức xạ trong giới hạn cho phép theo tiêu chuẩn an toàn quốc tế.

Ống phát tia X và hệ thống làm mát đảm bảo vận hành liên tục, phù hợp môi trường sản xuất cường độ cao. Sự kết hợp giữa độ chính xác khoa học và độ ổn định cơ học giúp thiết bị trở thành giải pháp kiểm tra toàn diện, đáng tin cậy trong công nghiệp hiện đại.

5. Ứng dụng thực tế của máy dò X-ray trong các ngành công nghiệp

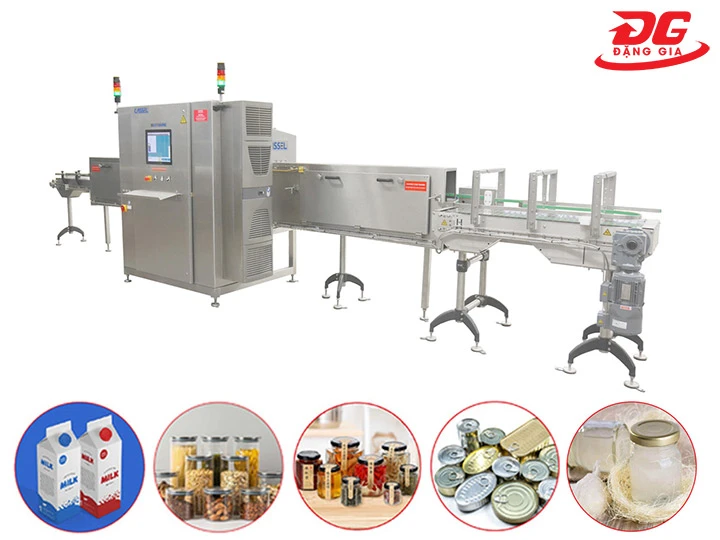

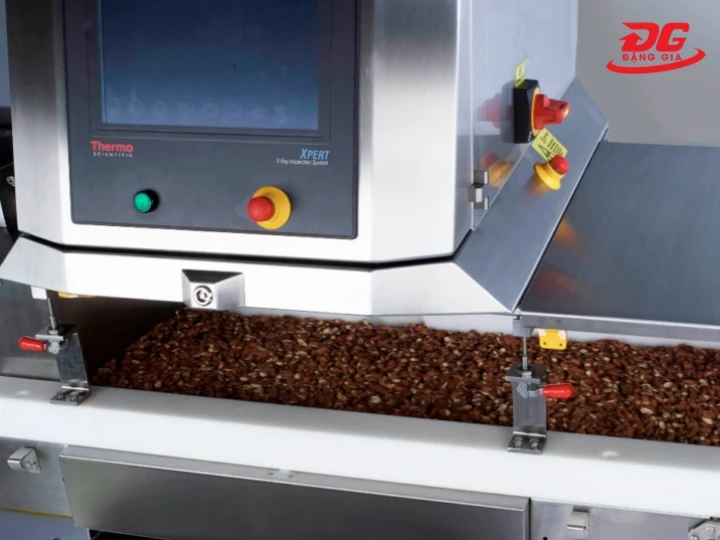

5.1. Ngành công nghiệp thực phẩm và nông sản

Đây là thị trường lớn nhất cho thiết bị X-ray công nghiệp. Các ứng dụng phổ biến nhất tại Việt Nam:

• Chế biến thủy sản: Phát hiện xương cá, mảnh vỏ giáp xác trong surimi, chả cá, tôm đông lạnh
• Chế biến thịt: Kiểm tra mảnh xương, kim loại trong xúc xích, thịt hộp, thịt đóng gói
• Sản xuất bánh kẹo: Phát hiện thủy tinh, đá từ nguyên liệu nông sản trong bánh quy, kẹo cứng
• Đóng gói rau quả: Kiểm tra mảnh kim loại từ dây chuyền thu hoạch cơ giới
• Sản phẩm đóng hộp: Kiểm tra mức độ đổ đầy, phát hiện tạp chất và kiểm tra nắp hộp

5.2. Ngành dược phẩm và thiết bị y tế

Yêu cầu chính xác trong dược phẩm cao hơn nhiều so với thực phẩm. Máy X-ray ứng dụng để:

• Kiểm tra tính toàn vẹn của viên nén, viên nang
• Đếm số lượng viên thuốc trong vỉ và hộp - phát hiện thiếu hụt
• Kiểm tra sự hiện diện của tờ hướng dẫn sử dụng trong hộp sản phẩm
• Phát hiện tạp chất kim loại từ quá trình đóng viên hoặc đóng gói

5.3. Ngành dệt may, da giày và đồ chơi trẻ em

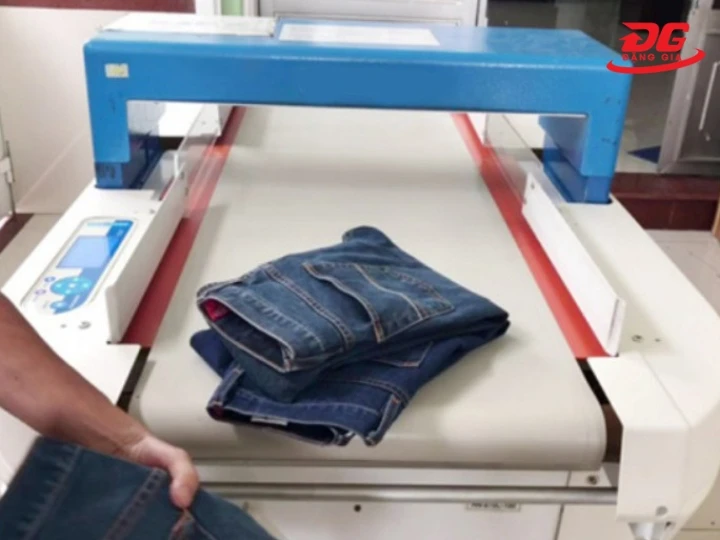

Ứng dụng tập trung vào phát hiện kim loại nguy hiểm trong sản phẩm hoàn chỉnh. Đây là yêu cầu bắt buộc tại các thị trường Mỹ, EU và Nhật Bản.

Máy X-ray trong ngành này thường có băng chuyền rộng để kiểm tra toàn bộ sản phẩm trong 1 lần đi qua.

5.4. Ngành điện tử và cơ khí chính xác

Trong sản xuất linh kiện điện tử, X-ray được dùng để:

• Kiểm tra chất lượng mối hàn
• Phát hiện đứt gãy dây dẫn bên trong IC đóng gói
• Kiểm tra lắp ráp đúng vị trí của linh kiện SMD

6. Top 5 model máy dò kim loại X-ray được ưa chuộng nhất

5 model máy dò kim loại X-ray soi nhanh và chuẩn giúp thương hiệu chốt trọn uy tín trong từng lô hàng đó là:

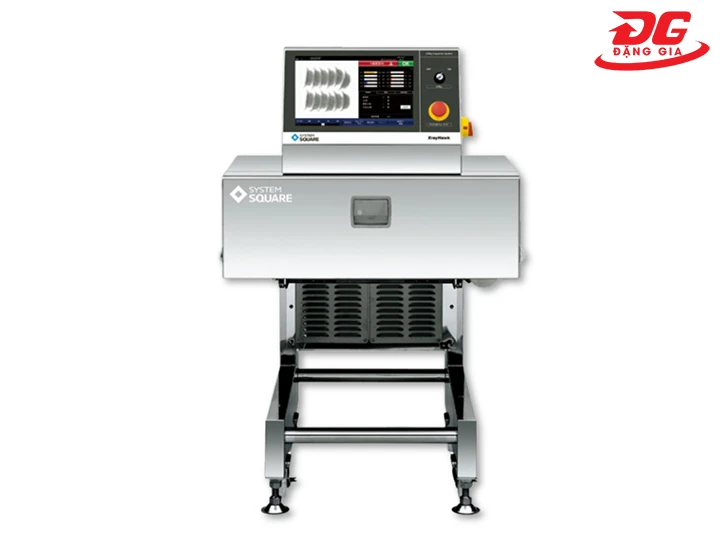

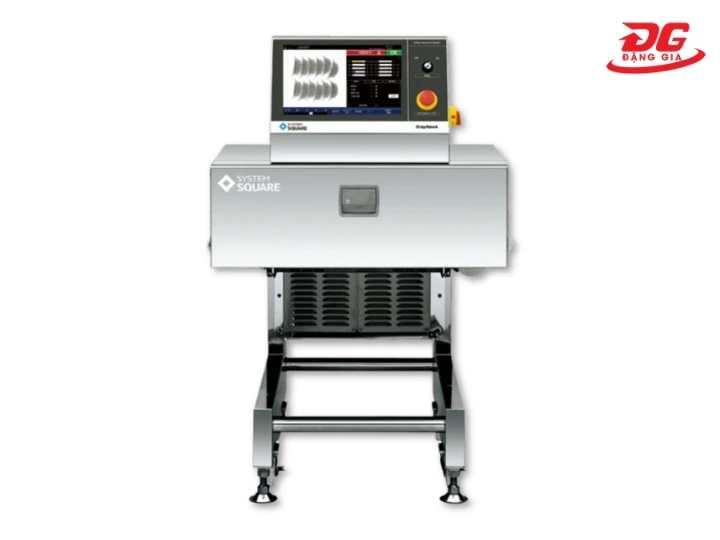

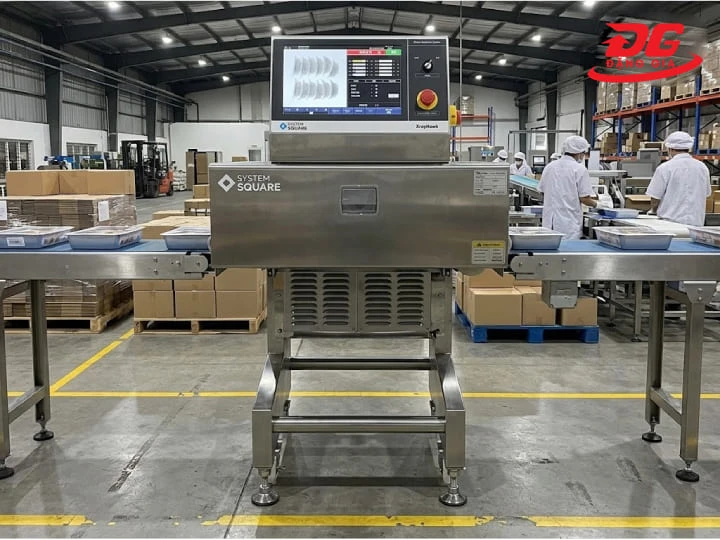

6.1. Máy dò tạp chất Square X-ray SX2-2554W (Nhật Bản)

SX2-2554W là “máy soi lỗi” siêu bén với độ nhạy tới φ0.3mm, phát hiện nhanh kim loại, xương, đá hay tạp chất cực nhỏ mà mắt thường dễ bỏ sót.

Khung dò 240 x 120mm kết hợp băng tải 15 - 45m/phút giúp máy xử lý nhanh, mượt và ổn định, phù hợp với line thực phẩm, thủy sản và hàng đóng gói cần tốc độ cao.

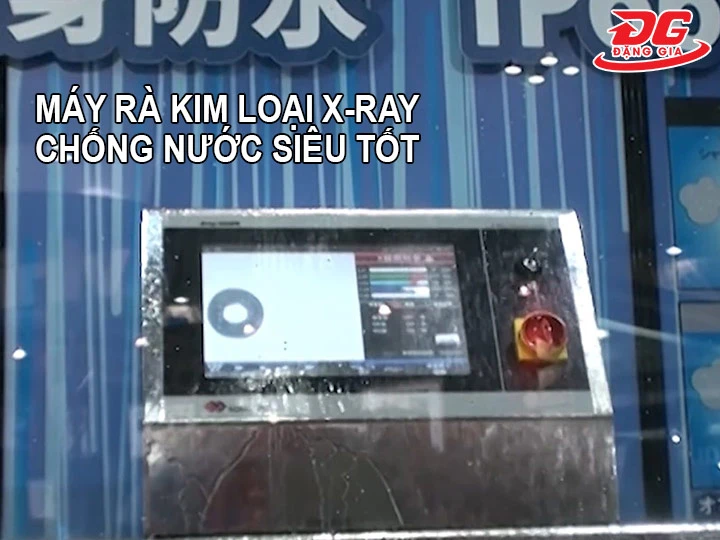

Máy có thiết kế chuẩn IP66 chống nước & bụi. Thân từ chất liệu inox 304, màn hình cảm ứng TFT 15.6 inch vừa bền bỉ vừa mang lại cảm giác hiện đại. Ngoài dị vật, máy còn nhận diện lỗi khuyết thiếu, kiểm tra trọng lượng sản phẩm, tối ưu kiểm soát chất lượng thông minh.

Đặc biệt, SX2-2554W nổi tiếng với khả năng tiết kiệm điện và có độ bền cao, giúp doanh nghiệp giảm thiểu tối đa chi phí bảo trì.

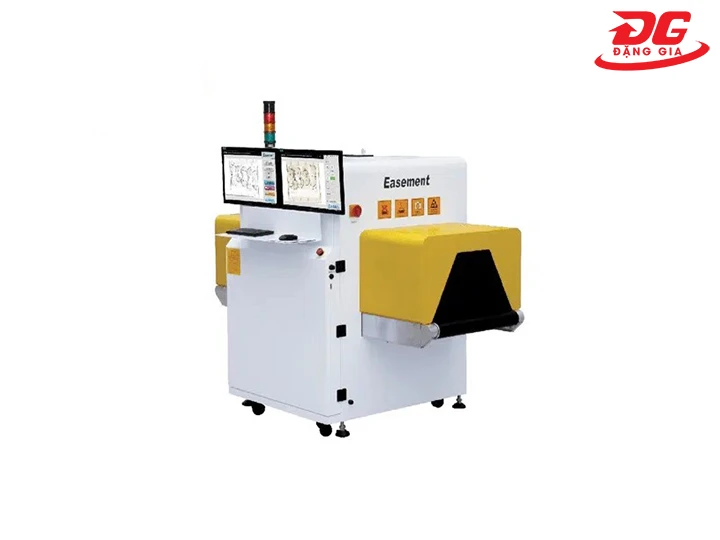

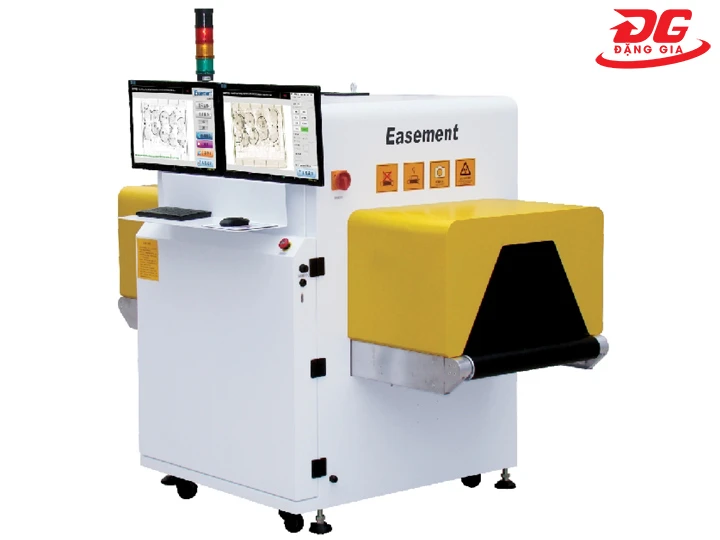

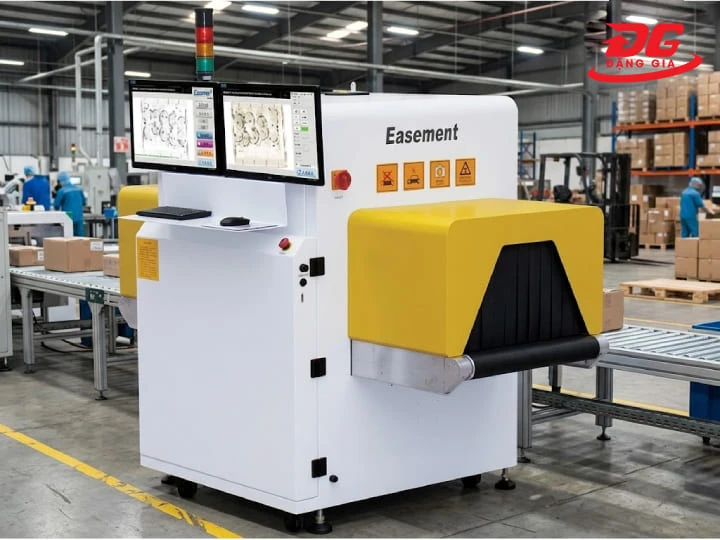

6.2. Máy dò X-ray soi mũi kim Easement HDX-600 (Trung Quốc)

Easement HDX-600 được mệnh danh là “cao thủ bắt lỗi” cho ngành may mặc nhờ khả năng phát hiện mũi kim từ Φ0.8mm. Kết hợp với khung dò 600 x 300m, máy có thể quét nhanh, chốt gọn mọi nguy cơ lọt hàng lỗi mà vẫn đảm bảo năng suất cao.

Máy được trang bị màn hình màu 15.6 inch, độ phân giải 0.4mm. Hình ảnh soi chiếu sắc nét, “ngắm chuẩn” từng góc nhỏ và nhận diện mũi kim siêu chính xác. Góc tia 80 độ quét từ trên xuống giúp máy tăng độ phủ, giảm điểm mù và hạn chế tối đa lỗi bị bỏ sót.

Không chỉ dò kim loại, máy còn hỗ trợ kiểm tra các loại tạp chất khác như thủy tinh, đá, cao su cứng,... Máy loại bỏ hoàn toàn sản phẩm không đạt tiêu chuẩn khi đi qua.

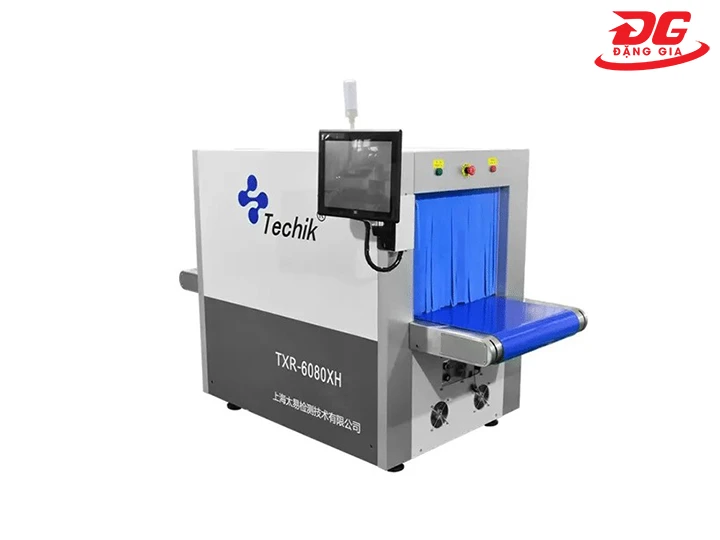

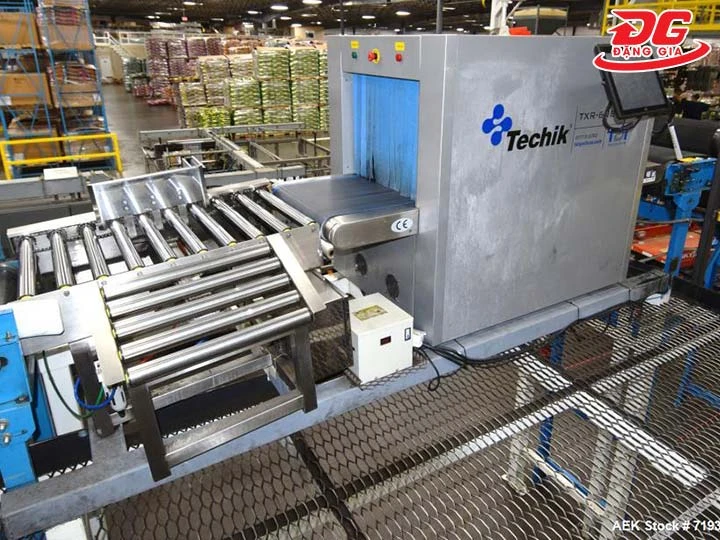

6.3. Máy dò kim loại X-ray Techik TXR-6080XH

Nổi bật với công nghệ xử lý 8 lớp, Techik TXR-6080XH có thể bắt trọn dị vật nhanh và chính xác hơn so với những model khác.

Công nghệ này cho phép thiết bị phân tích chi tiết, tối ưu hóa độ nhạy và phát hiện các tạp chất cực nhỏ mà các dòng thông thường dễ bỏ sót.

Máy làm việc tốt trong môi trường 5 - 40°C, độ ẩm 40 - 60%. Vì thế, Techik TXR-6080XH đạt hiệu quả kiểm tra ổn định với cả sản phẩm đóng gói, có màng nhôm hoặc bao bì kim loại, hàng hóa có độ mặn cao,...

Đặc biệt, máy còn có khả năng tự học thông số sản phẩm và lưu ảnh lỗi để truy vết thông minh. Các loại tạp chất khác như thủy tinh, gốm sứ, xương, nhựa cứng,... cũng dễ dàng bị phát hiện.

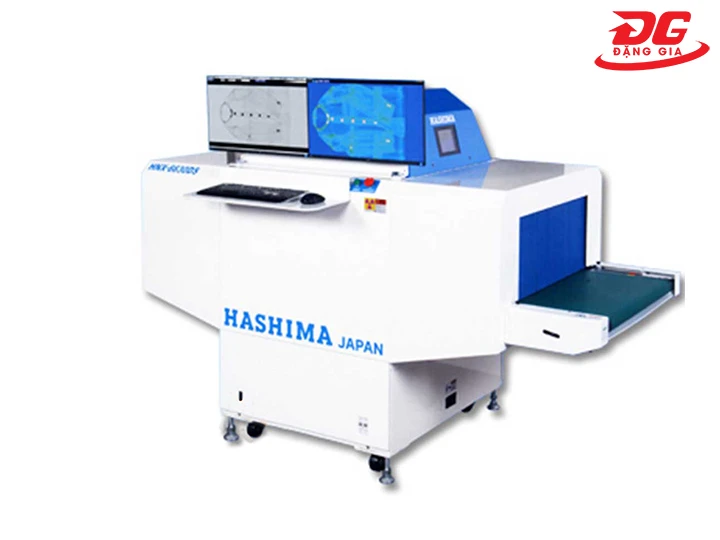

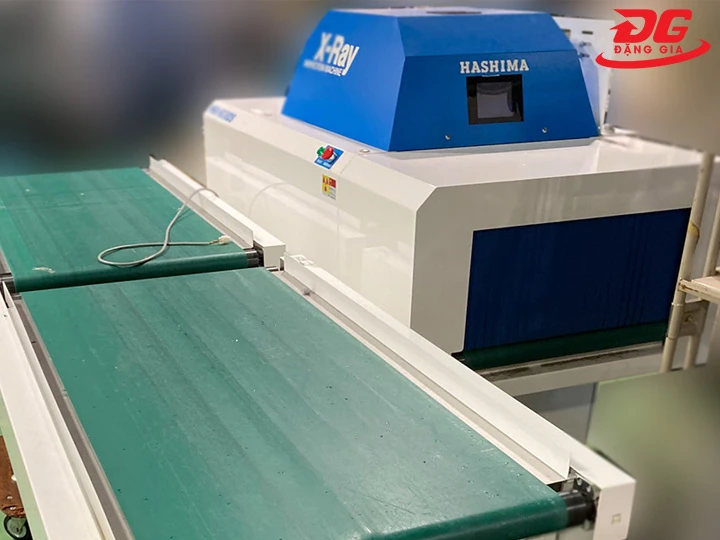

6.4. Máy dò kim tự động Hashima HNX-6630

Hashima HNX-6630 là “át chủ bài” cho line kiểm kim trong ngành may mặc. Nhờ cảm biến X-ray với độ chính xác 300μm, thiết bị có thể bắt cực rõ mũi kim gãy, mảnh kim loại nhỏ và cả dị vật ẩn trong quần áo, balo, túi xách, áo khoác dày,...

Bộ xử lý CPU 64-bit core i7 và RAM 8GB cho khả năng xử lý hình ảnh siêu nhanh. Giúp soi số lượng lớn mà vẫn mượt. 2 màn hình tiêu chuẩn hiển thị cùng lúc 6 hình ảnh, kết hợp giao diện full-color giúp phát hiện chuẩn dị vật lẫn trong thành phẩm.

Điểm “ăn tiền” nhất của model nằm ở khả năng phân biệt kim loại cần tìm với các phụ liệu hợp kim có từ tính. Vì thế, máy có thể soi những sản phẩm khó qua máy dò kim loại thường như áo có phụ kiện kim loại, giày hoặc túi xách có nhiều lớp vật liệu.

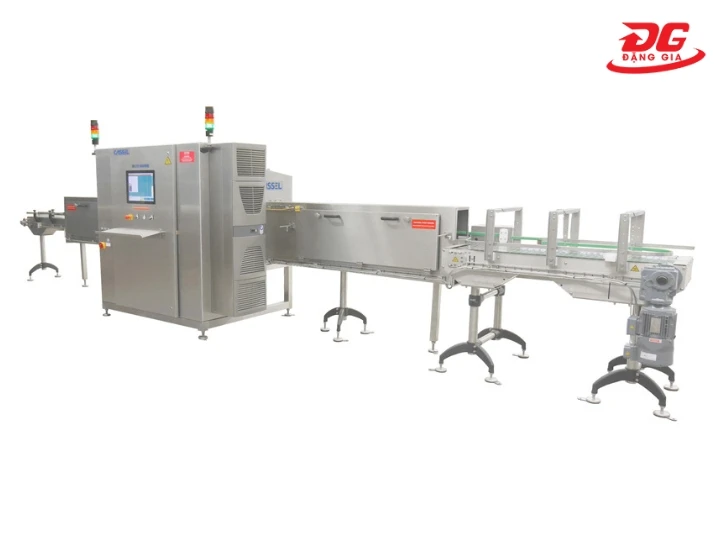

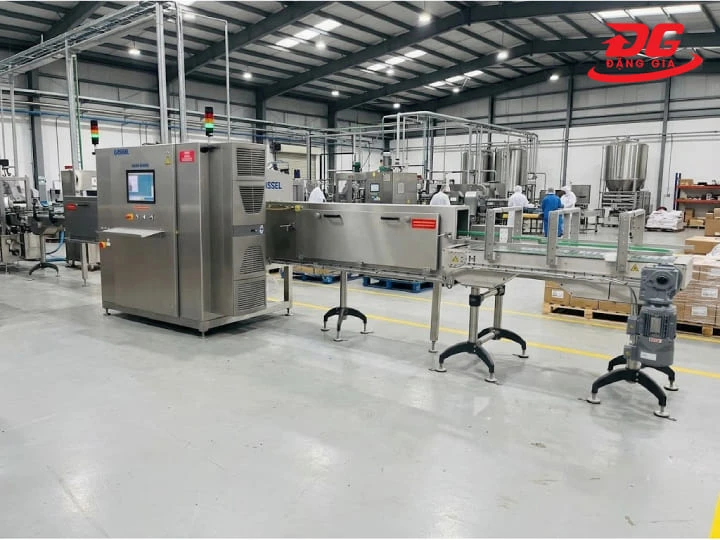

6.5. Máy dò X-ray Nongshim Model XIS 9000

Nongshim Model XIS 9000 được mệnh danh là “chuyên gia soi đáy và hông bao bì” cho những dòng sản phẩm khó dò như lon thiếc, chai thủy tinh và hũ nhựa.

Đây là vị trí mà máy dò thường rất dễ bỏ qua, giúp máy trở thành sự lựa chọn hàng đầu đáp ứng các tiêu chuẩn khắt khe trong ngành chế biến thực phẩm, đồ uống và dược phẩm.

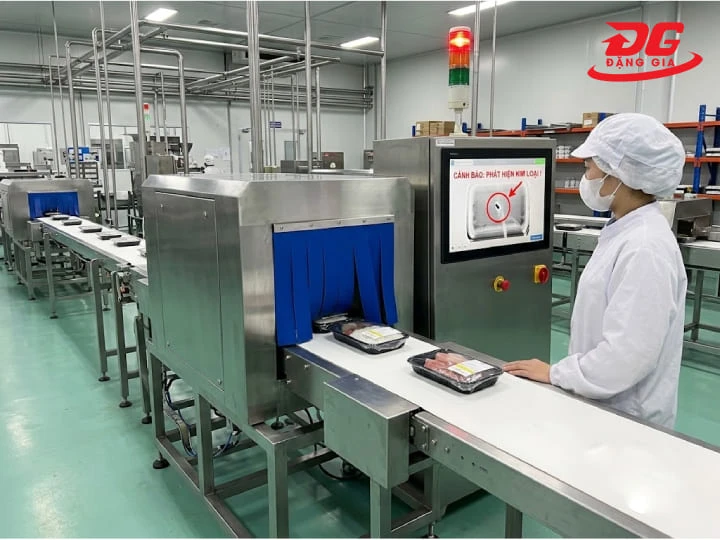

Không chỉ tìm kim loại như sắt, nhôm, inox, máy còn phát hiện cả những vật thể phi kim như thủy tinh, đá, nhựa cứng, ceramic,...

XIS 9000 còn có khả năng kiểm tra sản phẩm bị thiếu, sai trọng lượng, bể vỡ hoặc lỗi đóng nắp. Máy còn giúp line QC kiểm tra thêm lần nữa, từ đó tăng chất lượng sản phẩm đầu ra.

7. Những hạn chế và lưu ý khi sử dụng máy dò kim loại X-ray

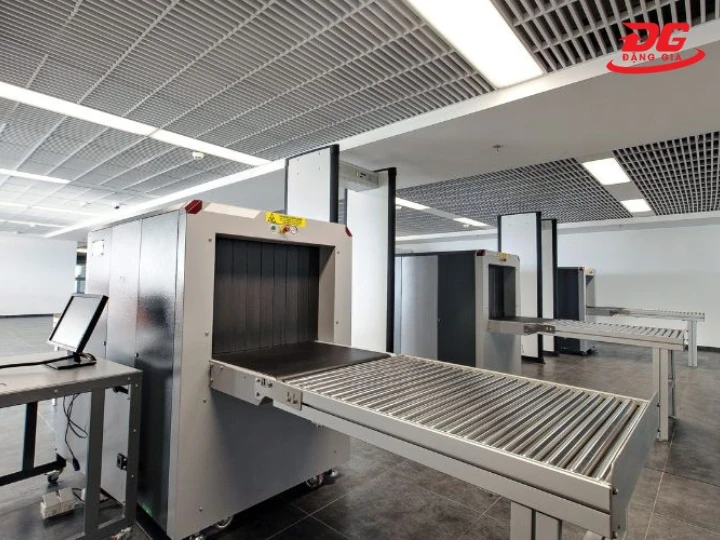

7.1. Chi phí đầu tư ban đầu và bảo trì định kỳ

Chi phí đầu tư cho hệ thống X-ray công nghiệp dao động từ 300 triệu đến vài tỷ đồng, tùy kích thước khẩu độ, tốc độ băng tải và tính năng tích hợp. Ngoài ra, chi phí vận hành hàng năm bao gồm:

7.2. Yêu cầu về trình độ chuyên môn của người vận hành

Vận hành cơ bản có thể đào tạo trong 1-2 ngày. Để hiệu chỉnh ngưỡng nhạy cảm, xử lý sự cố và duy trì năng lực phát hiện ổn định, người vận hành cần đào tạo chuyên sâu ít nhất 3-5 ngày. Đồng thời, có ít nhất 1 kỹ thuật viên được chứng nhận theo tiêu chuẩn nhà sản xuất.

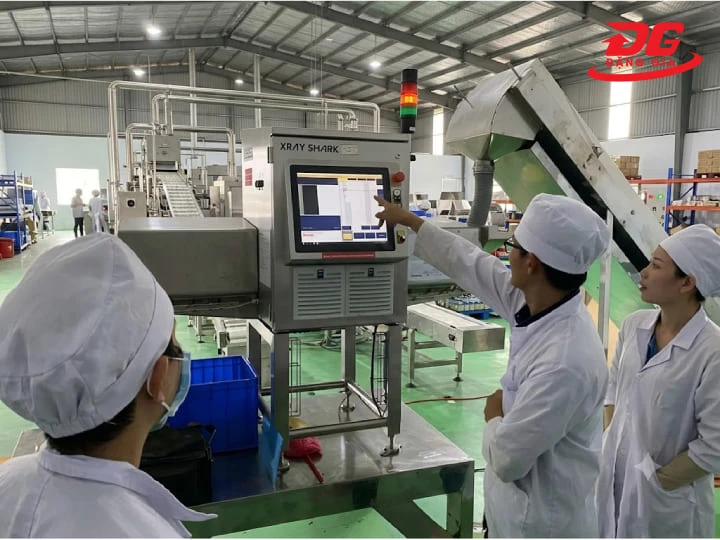

7.3. Quy định nghiêm ngặt về an toàn bức xạ

Tại Việt Nam, Luật Năng lượng nguyên tử và Nghị định 142/2020/NĐ-CP quy định:

• Doanh nghiệp phải khai báo và xin phép sử dụng thiết bị bức xạ với Cục An toàn bức xạ hạt nhân
• Thiết bị phải được kiểm xạ định kỳ và có hồ sơ an toàn bức xạ đầy đủ
• Người phụ trách an toàn bức xạ phải được đào tạo và cấp chứng chỉ
• Vị trí lắp đặt phải được đánh giá an toàn bức xạ trước khi vận hành

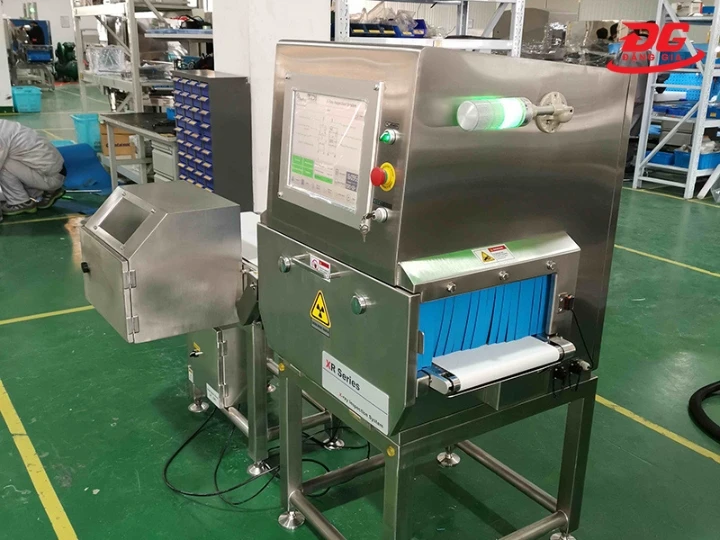

8. Kinh nghiệm lựa chọn máy dò X-ray phù hợp cho doanh nghiệp

8.1. Lựa chọn công suất máy dựa trên kích thước và mật độ sản phẩm

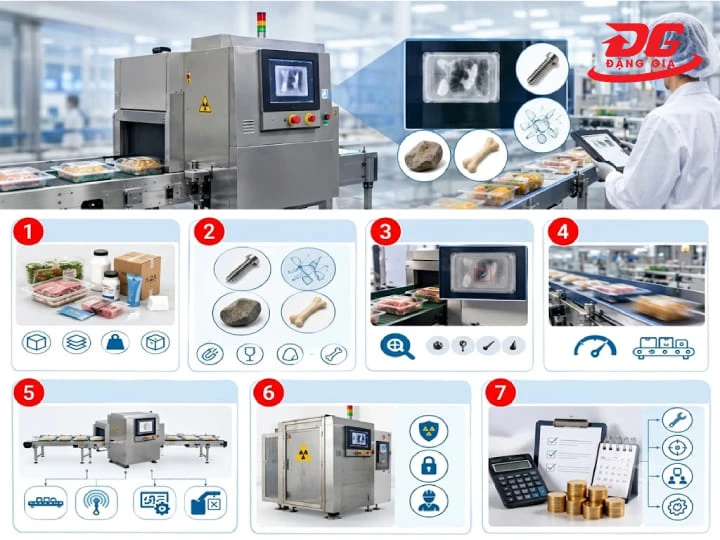

3 thông số cần xác định trước khi chọn thiết bị:

• Kích thước sản phẩm lớn nhất: Quyết định khẩu độ tối thiểu của băng chuyền
• Mật độ/tỷ trọng sản phẩm: Sản phẩm đặc cứng cần điện áp cao hơn sản phẩm rỗng
• Tốc độ dây chuyền hiện tại: Máy X-ray phải có tốc độ băng tải phù hợp hoặc có thể điều chỉnh để không tạo ra nút thắt cổ chai

8.2. Kiểm tra độ phân giải hình ảnh và tốc độ băng tải

Yêu cầu nhà cung cấp cung cấp kết quả test thực tế với sản phẩm của bạn, không phải với mẫu thử tiêu chuẩn. Sử dụng bộ mẫu kiểm tra chứa các tạp chất có kích thước xác định để xác nhận ngưỡng phát hiện thực tế trong điều kiện vận hành bình thường.

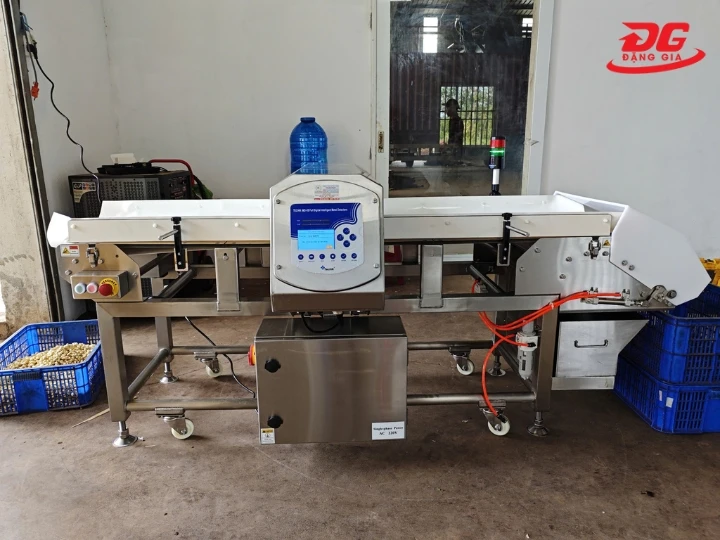

8.3. Lựa chọn nhà cung cấp uy tín và dịch vụ hậu mãi

Thiết bị tốt nhưng dịch vụ kém là rủi ro lớn cho sản xuất. Các tiêu chí đánh giá nhà cung cấp:

• Thời gian phản hồi hỗ trợ kỹ thuật: Cam kết phản hồi trong vòng 4-8 giờ, có mặt tại hiện trường trong 24-48 giờ
• Sẵn có phụ tùng thay thế: Bóng phát, dải cảm biến, rèm chắn tia X phải có sẵn trong nước
• Đào tạo vận hành: Được cung cấp miễn phí và có thể đào tạo lại khi thay đổi nhân sự
• Hồ sơ dự án tham khảo: Yêu cầu danh sách khách hàng trong ngành tương tự để xác minh

Máy dò kim loại X ray trở thành lá chắn bảo vệ cho nhiều dây chuyền sản xuất. Nó là điều kiện để các sản phẩm có thể xuất ra thị trường một cách dễ dàng.
