Cảm biến kim loại là gì? Nguyên lý, Phân loại & Ứng dụng

Trong dây chuyền sản xuất hiện đại, chỉ một chi tiết nhỏ cũng có thể quyết định độ chính xác của cả hệ thống. Cảm biến kim loại chính là người gác cổng thầm lặng, bắt đúng - bắt nhanh - bắt ổn định, giúp máy móc vận hành trơn tru từng nhịp. Cùng Điện máy Đặng Gia tìm hiểu ngay sau đây:

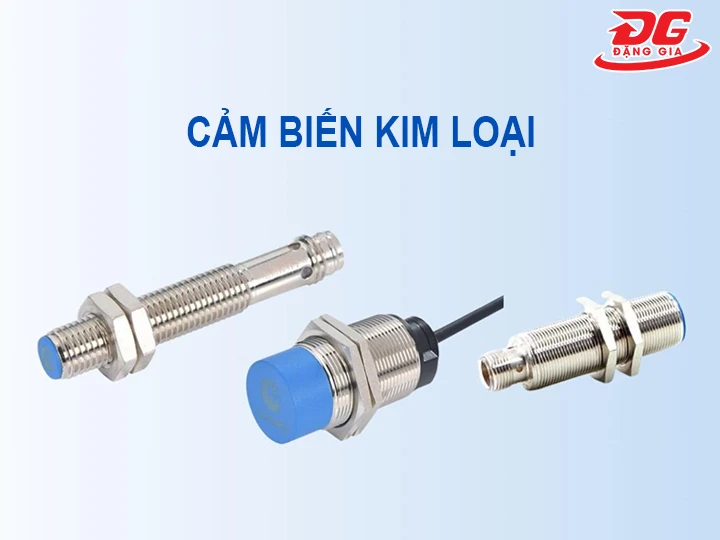

1. Hiểu đúng cảm biến kim loại là gì?

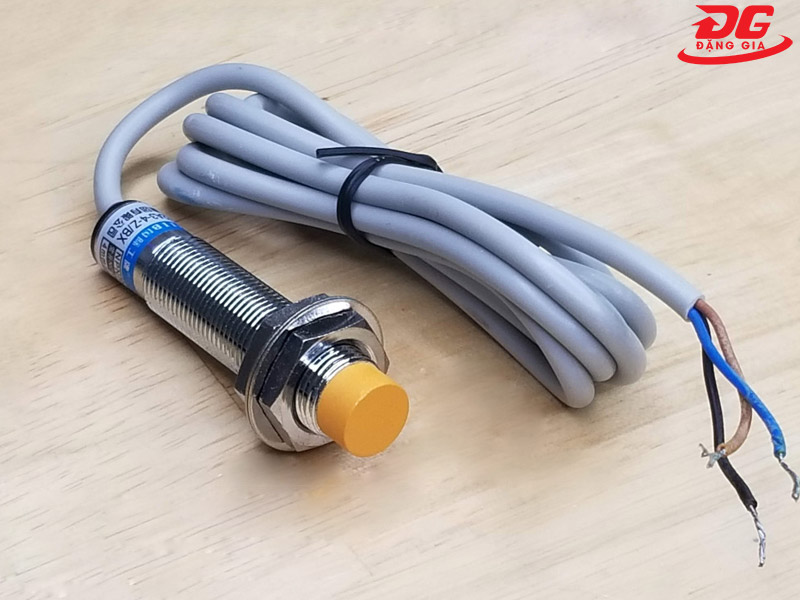

Cảm biến kim loại (Metal Sensor) là thiết bị điện tử chuyên dò tìm và sự có mặt của kim loại trong phạm vi hoạt động mà không cần tiếp xúc trực tiếp.

Chúng hoạt động dựa trên nguyên lý cảm ứng điện từ - dao động tần số để nhận biết vật thể kim loại. Sau đó biến tín hiệu phát hiện thành tín hiệu điện gửi về hệ thống điều khiển.

Cảm biến kim loại được sử dụng rộng rãi trong nhiều ngành nghề, lĩnh vực khác nhau như tự động hóa, máy móc công nghiệp để kiểm tra vị trí, đếm sản phẩm, hoặc dò tìm trong sản xuất thực phẩm, an ninh,... Tất cả đều dựa vào cảm biến kim loại để nhận biết, ra lệnh và kích hoạt.

2. Cấu tạo chính của cảm biến kim loại

Thoạt nhìn, cảm biến kim loại chỉ là một thiết bị nhỏ lắp trên máy.

Nhưng bên trong lớp vỏ gọn gàng ấy là 1 hệ thống phát hiện được thiết kế chặt chẽ.

Mỗi bộ phận đều góp phần quyết định độ chính xác và độ ổn định khi vận hành.

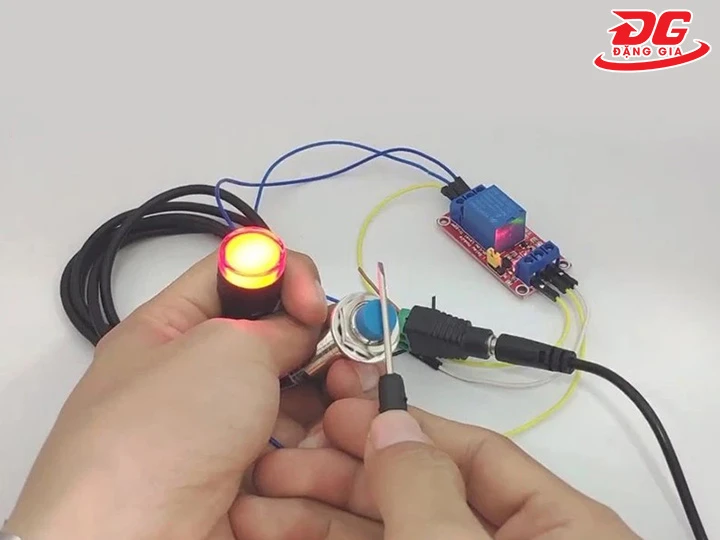

• Đầu cảm biến

Đây là khu vực trực tiếp “cảm nhận” kim loại. Đầu cảm biến được cấu tạo từ cuộn dây hoặc bề mặt cảm ứng đặc biệt, có khả năng phản ứng nhanh khi kim loại đi vào vùng phát hiện.

Độ nhạy cao hay thấp, khoảng cách bắt xa hay gần đều bắt đầu từ chính bộ phận này.

• Vỏ cảm biến

Là tấm áo giáp giúp thiết bị đứng vững trước rung lắc, bụi bẩn, độ ẩm và va đập liên tục.

Chất liệu vỏ thường là kim loại hoặc nhựa kỹ thuật cao cấp, vừa cứng cáp vừa bền bỉ trong môi trường sản xuất khắc nghiệt.

Thiết kế tối giản giúp việc lắp đặt gọn gàng, thuận tiện cho kiểm tra và bảo trì định kỳ.

• Khối xử lý và tín hiệu đầu ra

Sau khi nhận tín hiệu biến đổi, khối xử lý sẽ phân tích và chuyển đổi thành tín hiệu đầu ra rõ ràng, sẵn sàng gửi về PLC hoặc bộ điều khiển.

Đây là bước giúp cảm biến “nhận biết”, giao tiếp hiệu quả với toàn bộ hệ thống tự động.

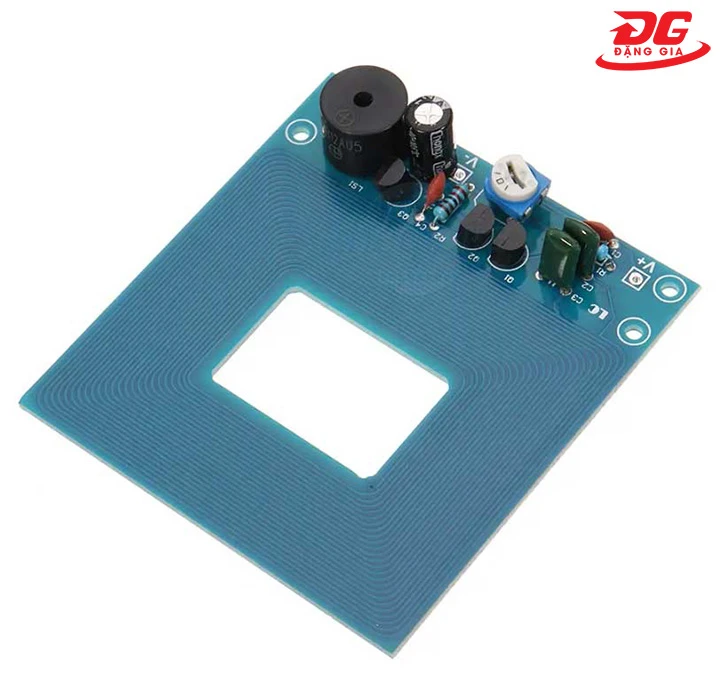

• Mạch dao động

Mạch dao động tạo ra trường điện từ liên tục quanh đầu cảm biến.

Khi kim loại xuất hiện, trường điện từ bị xáo trộn, tạo ra sự thay đổi có thể đo lường.

Mạch dao động càng ổn định, cảm biến càng ít báo sai và càng làm việc chính xác trong điều kiện rung hoặc nhiễu.

• Linh kiện bổ trợ

Bao gồm: nguồn cấp, mạch lọc nhiễu, đèn báo trạng thái…

Là những chi tiết ít được chú ý nhưng âm thầm góp phần giữ cho cảm biến hoạt động ổn định, bền bỉ và dễ theo dõi trong quá trình sử dụng.

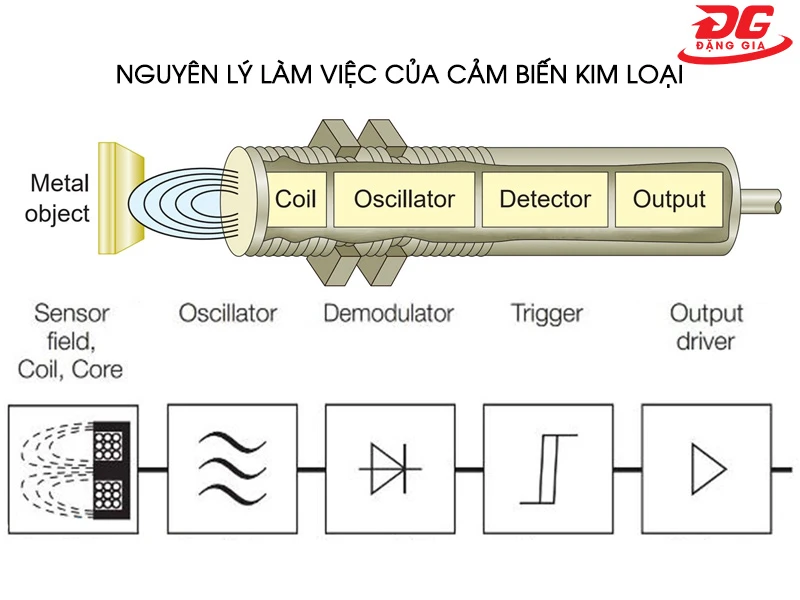

3. Nguyên lý hoạt động cảm biến kim loại

Cảm biến kim loại hoạt động dựa trên sự thay đổi của trường điện từ.

Khi làm việc, cảm biến tạo ra một vùng từ trường (hoặc điện trường) bao quanh đầu dò.

Nếu không có kim loại, trường này ổn định. Nhưng ngay khi vật kim loại đi vào vùng ảnh hưởng, nó làm nhiễu loạn trường từ, khiến biên độ/tần số/tín hiệu dao động thay đổi.

Bộ mạch bên trong cảm biến sẽ ghi nhận sự thay đổi, chuyển nó thành tín hiệu điện tử (ON/OFF hoặc dạng analog) rồi gửi tới hệ thống điều khiển.

Tóm lại, cảm biến kim loại làm việc theo chu trình: Tạo trường → Kim loại gây nhiễu → Biến đổi tín hiệu → Kích hoạt thông báo.

4. Các loại cảm biến kim loại phổ biến

Không phải cảm biến kim loại nào cũng giống nhau. Việc phân biệt đúng từng dòng giúp tránh lắp sai - giảm lỗi hệ thống - tối ưu chi phí đầu tư ngay từ bước đầu.

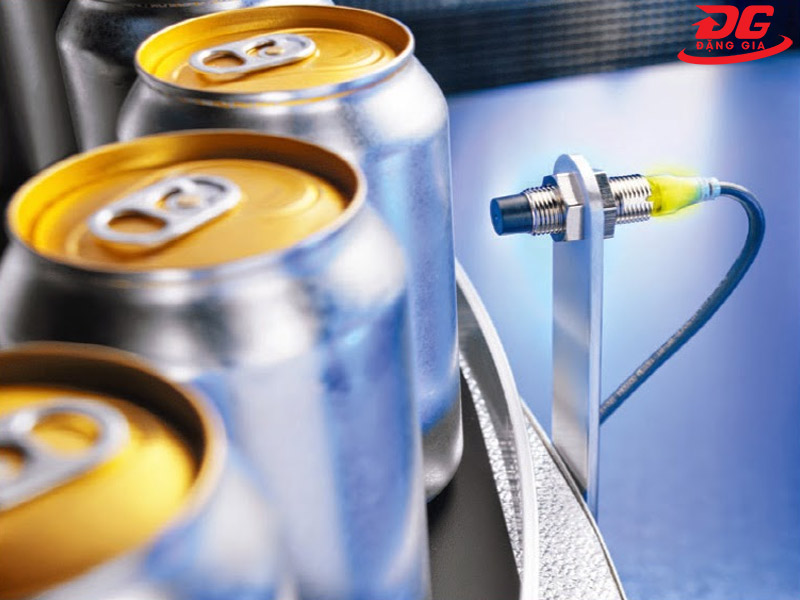

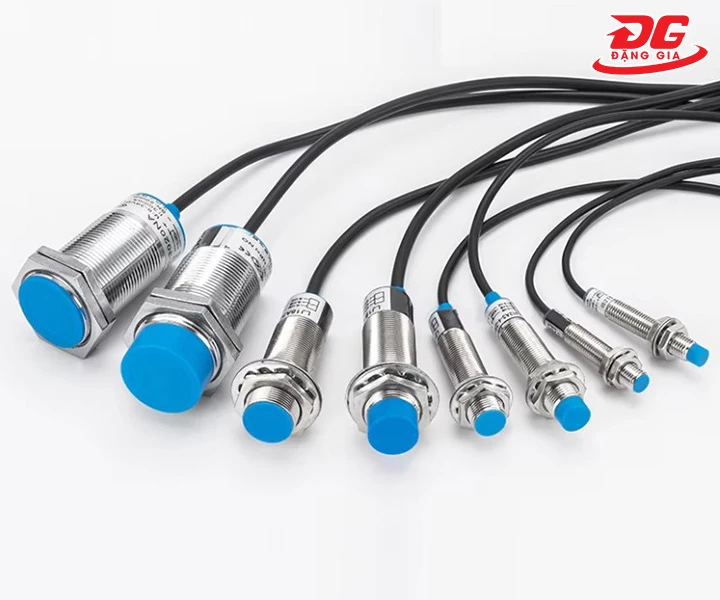

4.1. Cảm biến tiệm cận kim loại

Đây là dòng cảm biến xuất hiện dày đặc nhất trong nhà máy, đảm nhiệm vai trò nhận diện kim loại nhanh gọn, không cần chạm.

Chỉ cần vật kim loại lọt vào vùng phát hiện, cảm biến lập tức phản hồi tín hiệu.

Không ma sát, không hao mòn, không cần bảo dưỡng phức tạp - lắp một lần, chạy bền bỉ.

Phù hợp cho:

• Dây chuyền sản xuất lắp ráp, đóng gói tự động
• Phát hiện chi tiết kim loại chuyển động liên tục
• Môi trường bụi bẩn, rung lắc cao

4.2. Cảm biến từ trường

Cảm biến từ trường không tìm kim loại theo cách thông thường. Thiết bị đọc sự thay đổi của từ trường, thường kết hợp với nam châm hoặc vật có từ tính.

Nhờ đó, cảm biến từ trường phát huy thế mạnh ở những vị trí:

• Không gian hẹp, khó bố trí cảm biến tiệm cận
• Cụm cơ cấu kín như xi lanh, động cơ
• Hệ thống yêu cầu phát hiện vị trí gián tiếp.

5. Đặc điểm kỹ thuật của cảm biến kim loại

Được ví là “mắt thần” của dây chuyền, cảm biến kim loại mạnh ở từng thông số kỹ thuật.

Hiểu rõ cấu hình sẽ giúp bạn chọn đúng model, tăng tuổi thọ & hiệu suất tự động hóa.

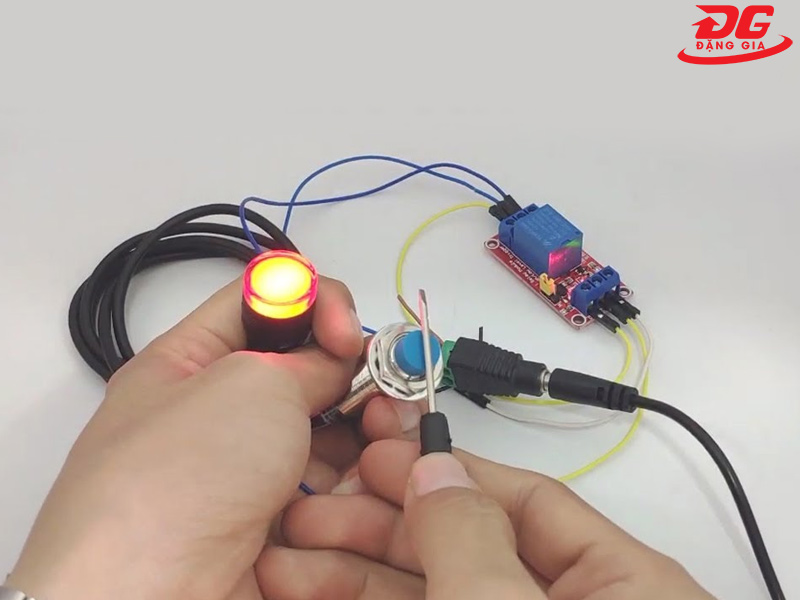

5.1. Khoảng cách phát hiện

Chính là tầm quét kim loại tối đa mà đầu dò có thể nhận diện (ví dụ phổ biến: 0 - 4mm).

Xiêu vẹo vài mm cũng làm cảm biến “bỏ lỡ mục tiêu”, vì vậy khoảng cách cần chọn theo:

• Chất liệu kim loại (Inox/nhôm/đồng sẽ cho độ đáp ứng khác nhau)
• Vị trí lắp đặt (cố định hay băng tải rung)
• Mật độ nhiễu từ trường quanh khu vực

Khoảng cách càng chuẩn thì tín hiệu càng sạch, dây chuyền hoạt động càng mượt.

5.2. Đầu ra của cảm biến

Đây là ngôn ngữ giao tiếp với hệ thống

NPN/PNP (Transistor Output): Cho phép cảm biến nói chuyện trực tiếp với PLC/HMI/Arduino. Cần điện trở kéo (pull-up) 1 - 10kΩ để tín hiệu ổn định & chống nhiễu.

NO / NC (Normally Open / Normally Closed):

• NO - Thường mở: chỉ kích hoạt khi phát hiện kim loại → phù hợp kiểm điểm dừng, cảm biến vị trí.
• NC - Thường đóng: luôn duy trì tín hiệu cho đến khi xuất hiện kim loại → thích hợp giám sát an toàn.

5.3. Chất liệu vỏ

Chất liệu vỏ sẽ quyết định đến độ bền tổng thể của cảm biến kim loại.

• Nhựa ABS: Nhẹ, chống ẩm, chống ăn mòn tốt. Dùng cho dây chuyền thực phẩm, phòng sạch
• Thép không gỉ (Inox): Chịu lực, chịu nhiệt, chịu dầu. Phù hợp với nhà máy cơ khí, CNC, thủy lực
• Hợp kim công nghiệp: Tối ưu kháng nhiễu & rung, dùng trong môi trường có từ trường mạnh, robot.

6. Thế mạnh vượt trội của cảm biến kim loại

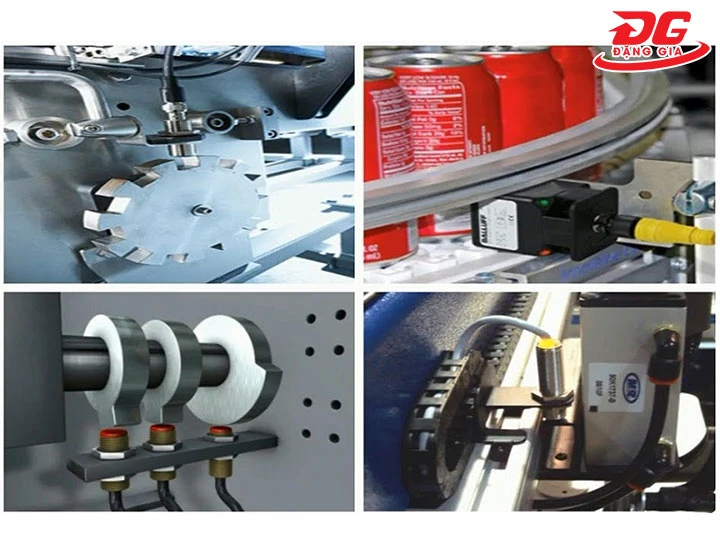

6.1. Bắt kim loại nhanh, không bỏ sót

Tốc độ phản hồi chỉ trong vài mili-giây, không để “lọt” vật thể kim loại dù là chi tiết nhỏ.

Nhận diện chính xác trong phạm vi cài đặt, hạn chế sai số gây dừng dây chuyền.

Hoạt động ổn định cả khi băng chuyền chạy tốc độ cao, không bị nhiễu từ môi trường.

Tối ưu cho sản xuất số lượng lớn, dễ dàng kiểm soát chất lượng theo thời gian thực.

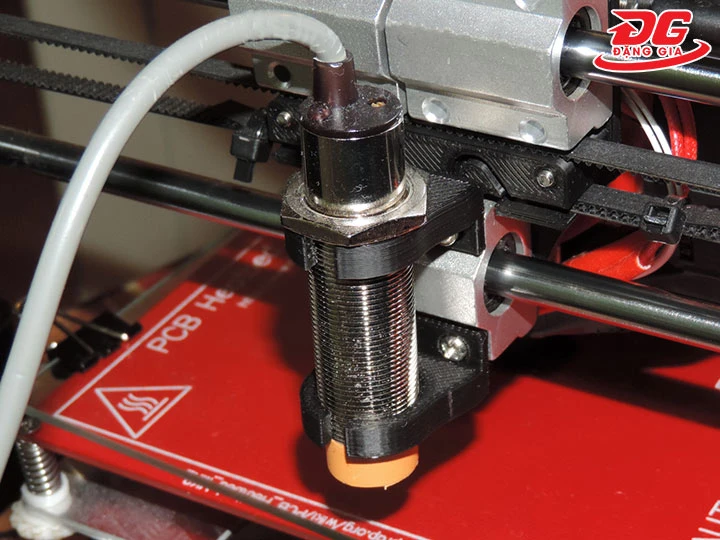

6.2. Cảm biến không chạm, giảm rủi ro

Không cần tiếp xúc trực tiếp nên loại bỏ ma sát, giảm mài mòn linh kiện và hư hại sản phẩm.

Tránh được rủi ro từ nhiệt độ, hóa chất hoặc bề mặt sắc bén.

Giảm chi phí bảo trì dài hạn, đặc biệt trong các môi trường bụi kim loại, nước, dầu…

Cảm biến kim loại không chạm giúp gia hạn tuổi thọ, quy trình an toàn hơn..

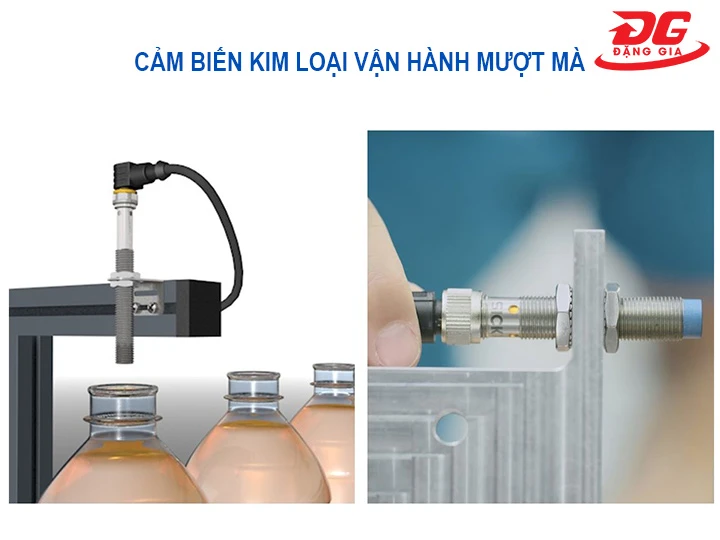

6.3. Chịu tải môi trường nặng, vận hành mượt

Vỏ hợp kim/nhựa công nghiệp bền, tiêu chuẩn kháng bụi - chống nước quốc tế.

Không “chùn bước” trước nhiệt cao, rung mạnh, dầu nhớt hay ánh sáng phức tạp.

Lý tưởng cho nhà máy thép, cơ khí, dây chuyền đóng gói, robot công nghiệp.

6.4. Linh hoạt đồng bộ với hệ thống tự động

Tương thích sẵn với các chuẩn tín hiệu công nghiệp: NPN/PNP, NO/NC.

Kết nối nhanh với PLC, HMI, Robot, Arduino, tối ưu nâng cấp dây chuyền tự động hóa.

Cho phép mở rộng hệ thống không cần chỉnh sửa sâu phần mềm hoặc kết cấu cơ khí.

7. Ứng dụng của cảm biến kim loại ít ai biết

Cảm biến kim loại âm thầm đứng gác thực hiện hàng ngàn tác vụ từ nhà máy đến dò tìm kim loại lòng đất.

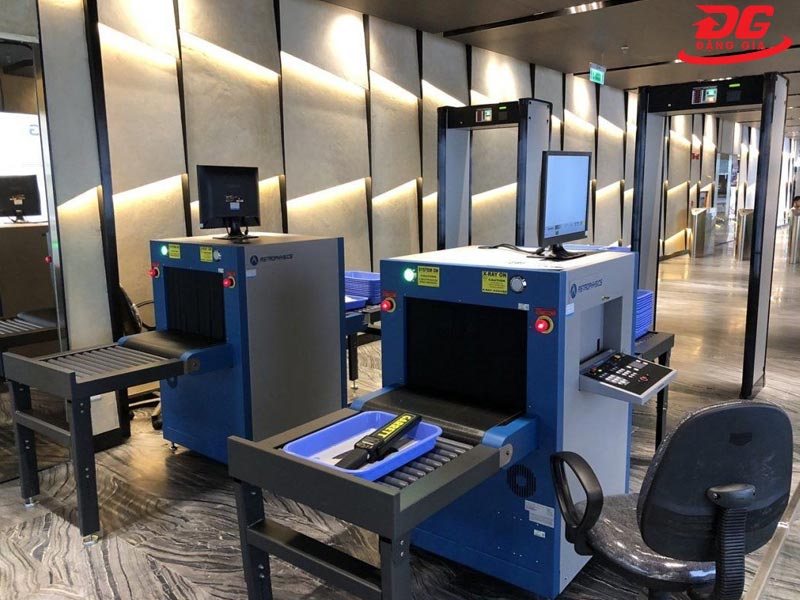

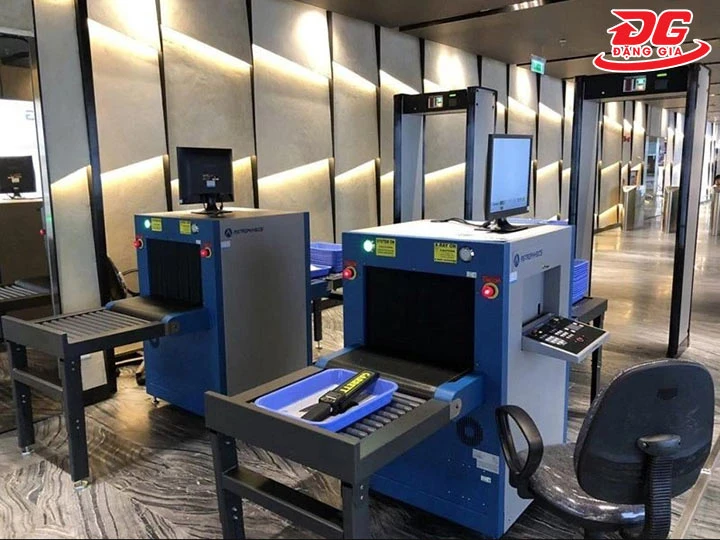

• Trong an ninh

Xuất hiện tại tòa nhà, sân bay, cổng kiểm soát,... phát hiện vũ khí được giấu kín từ xa.

Tích hợp trong cửa an ninh thông minh, chỉ mở khi không có vật thể lạ.

Nhận diện pallet/ khung kim loại để mở barie tự động trong bãi đỗ xe thông minh.

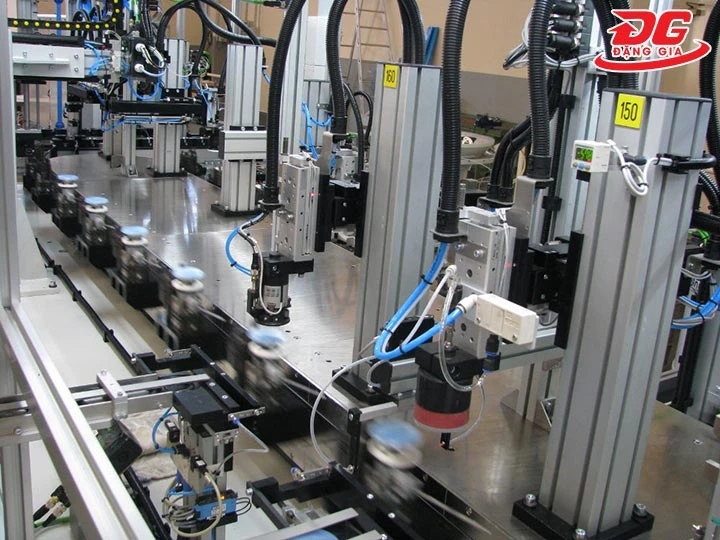

• Nhà máy sản xuất

Là mắt thần kiểm soát sai lệch, đếm từng chi tiết kim loại trên băng tải tốc độ cao.

Phát hiện kim loại, lon rỗng, nắp thiếu,...- kịp thời cắt lỗi, cứu cả dây chuyền sản xuất.

Khóa chặt vị trí lắp ráp, đúng điểm thì máy chạy, đảm bảo chất lượng, không có "vùng mờ".

Trong dây chuyền hiện đại có robot, là điểm phanh khẩn cấp, phát hiện kim loại lắp sai vị trí, bảo vệ hệ thống giá trị triệu đô.

• Trong thực phẩm - dược phẩm

An toàn vệ sinh không chỉ đến từ công thức hay quy trình sản xuất. Đằng sau nó là sự hỗ trợ không ngừng nghỉ của cảm biến kim loại để:

Dò kim loại siêu nhỏ lẫn trong thịt xay, kẹo, thuốc,... bảo vệ người dùng.

Ngăn chặn tạp chất kim loại lọt vào dây chuyền, giảm nguy cơ thu hồi sản phẩm.

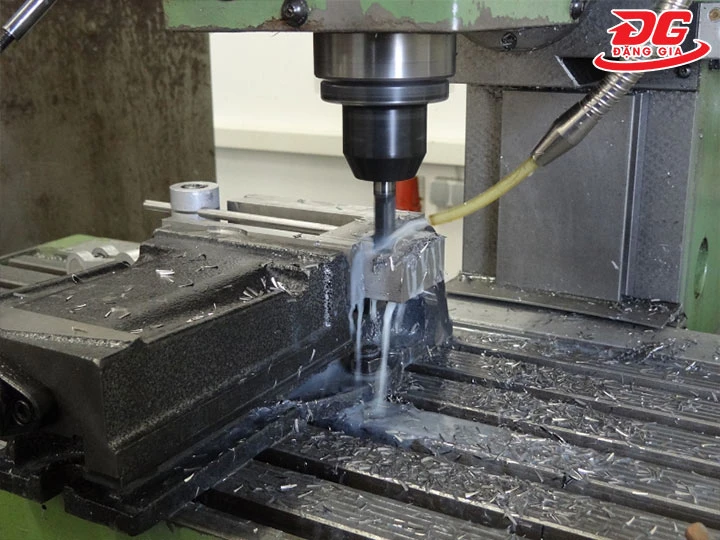

• Trong cơ khí, ô tô, điện tử

Thiết bị cảm biến kim loại định vị chuẩn từng nhịp thở của máy móc.

Theo dõi tốc độ trục quay, bánh răng hộp số, hệ thống phanh ô tô.

Xác định dao cắt CNC đã vào đúng vị trí trước khi gia công hay chưa.

Kiểm soát linh kiện trên mainboard, sai lỗi nhỏ, cảm biến báo lỗi ngay.

• Trong khai khoáng - khảo cổ

Khi con người muốn tìm kiếm những thứ ẩn sâu trong lớp đất đá, họ cần 1 đôi tai nhạy hơn cả giác quan tự nhiên.

Lúc này, cảm biến kim loại đóng vai trò là thợ săn kho báu để:

Dò vàng - bạc - đồng lộ thiên hoặc dưới lòng đất qua dao động từ trường.

Xác định vị trí cổ vật kim loại mà không làm ảnh hưởng, phá vỡ cấu trúc khảo cổ.

Hỗ trợ thăm dò mỏ tại khu vực địa chất phức tạp, hạn chế đào bới lãng phí.

• Ứng dụng bất ngờ khác:

Cảnh báo khi khuôn sai lệch trong hệ thống rót kim loại nóng chảy.

Nhận diện pallet kim loại trong kho thông minh, tối ưu xe nâng hạ tự động

Phát hiện vật cản kim loại để chống kẹt cho cửa cuốn, thang máy.

8. Lưu ý khi lắp đặt và sử dụng cảm biến kim loại

Dù là cảm biến kim loại hay máy dò kim loại, thiết bị chỉ thực sự phát huy hiệu quả khi được lắp đặt đúng kỹ thuật và sử dụng đúng môi trường.

Muốn hệ thống vận hành trơn tru, hãy lưu ý kỹ những điểm sau:

• Canh chuẩn khoảng cách phát hiện: Đặt quá xa khiến phản hồi chậm, đặt quá gần lại dễ báo nhiễu. Căn theo thông số khuyến nghị để đảm bảo độ chính xác và tính ổn định.
• Tránh kim loại nền gây nhiễu tín hiệu dò: Khung sắt, bu lông, mặt bích kim loại xung quanh có thể làm cảm biến nhận diện sai mục tiêu. Khi lắp đặt, cần chừa khoảng cách an toàn hoặc dùng giải pháp chống nhiễu phù hợp.
• Đấu dây đúng chuẩn: PNP - NPN cần đấu đúng loại đầu ra. Sai nguồn, đảo cực hoặc đấu chung mass không đúng khiến thiết bị hoạt động chập chờn hoặc hư hỏng sớm.
• Cố định chắc chắn, hạn chế rung lắc: Dù chịu rung tốt, cảm biến kim loại vẫn cần được cố định chắc chắn để tránh lệch hướng phát hiện.
• Vệ sinh đều đặn: Bụi bẩn, cặn kim loại bám lâu ngày có thể “che mắt” cảm biến. Hãy vệ sinh nhẹ, đúng cách để duy trì phát hiện ổn định.
• Canh tín hiệu: Quan sát đèn báo, tín hiệu truyền về PLC giúp phát hiện sớm bất thường, tránh để lỗi nhỏ gây gián đoạn toàn bộ hệ thống.
• Cảm biến kim loại - mắt xích quyết định độ chính xác và độ ổn định của cả hệ thống. Hiểu đúng - dùng đúng để giảm rủi ro dừng máy, nâng cao hiệu suất vận hành.
