Cấu tạo xi lanh khí nén, nguyên lý, thông số, bản vẽ và ký hiệu

Xi lanh khí nén không chỉ là “cánh tay đẩy - kéo” trong dây chuyền sản xuất, mà còn là yếu tố quyết định tốc độ, độ chính xác và độ bền của toàn hệ thống khí nén. Chọn đúng xi lanh, hiệu suất tăng rõ rệt; chọn sai, chi phí vận hành đội lên từng ngày.

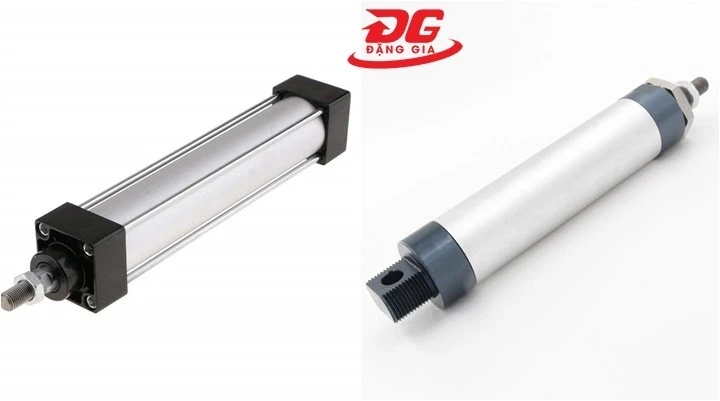

1. Xi lanh khí nén là gì?

Xi lanh khí nén còn được gọi với nhiều tên khác như ben khí nén, xi lanh hơi, ben hơi hay pneumatic cylinder. Là thiết bị cơ khí, đóng vai trò trung gian, biến nguồn khí nén thành lực cơ học có kiểm soát. Giúp hệ thống thực hiện các thao tác như đẩy, kéo, nâng, hạ, kẹp giữ hay ép dập.

Trong sản xuất công nghiệp, xi lanh khí nén thường được xem là nguồn phát lực trực tiếp cho máy móc. Chúng được ứng dụng rộng rãi trong các thiết bị như máy cẩu, máy xúc, máy ủi hay các dây chuyền sản xuất tự động, mà tiêu biểu nhất là trong hệ thống máy bơm khí nén. Chỉ cần lựa chọn đúng loại xi lanh phù hợp, toàn bộ hệ thống sẽ vận hành trơn tru với hiệu suất cao hơn rõ rệt.

Một lợi thế nổi bật khác của xi lanh khí nén nằm ở tính an toàn và thân thiện môi trường.

Không sinh nhiệt lớn, không rò rỉ dầu, không gây ô nhiễm nên phù hợp với cả những dây chuyền yêu cầu khắt khe về độ sạch và an toàn vận hành.

Có thể nói, xi lanh khí nén chính là mắt xích quyết định sức mạnh của khí nén.

Hiểu đúng khái niệm và vai trò là bước đầu quan trọng để tối ưu hiệu suất, độ bền và chi phí.

2. Cấu tạo và nguyên lý làm việc của xi lanh khí nén

Xi lanh khí nén không phức tạp về hình thức, nhưng lại được tối ưu đến từng chi tiết.

Đảm bảo chuyển động chính xác, ổn định và tuổi thọ dài trong môi trường làm việc liên tục.

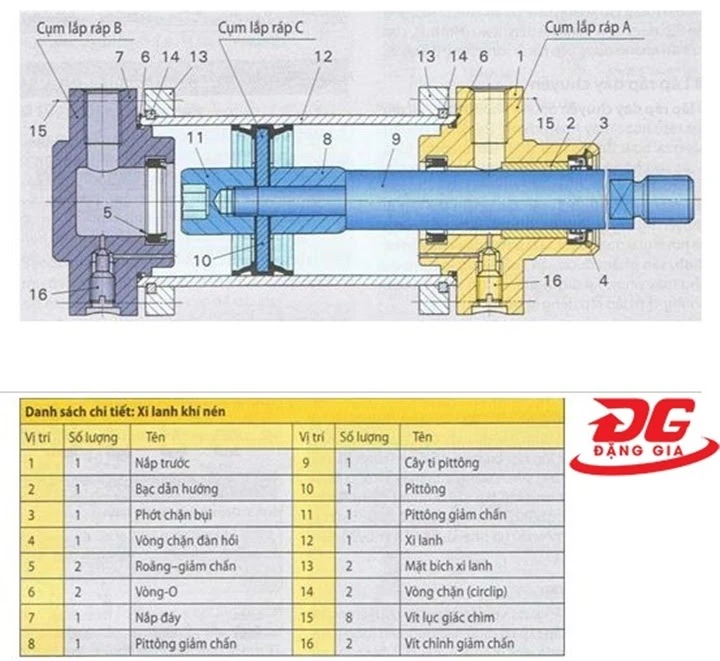

2.1. Thành phần cấu tạo

Nhìn từ bên ngoài, xi lanh chỉ là một ống trụ kim loại. Nhưng bên trong, mỗi chi tiết đều được “tính toán” để khí nén không bị thất thoát và lực được truyền đi trọn vẹn.

• Thân xi lanh: Là lớp vỏ hình trụ bao bọc toàn bộ cơ cấu bên trong. Thường được chế tạo từ hợp kim nhôm, thép mạ crôm hoặc inox để tăng độ bền, chống mài mòn và hạn chế rò rỉ khí.
• Piston: Đóng vai trò “trái tim chuyển động”, nằm bên trong thân xi lanh và tiếp nhận áp suất khí nén. Trên piston thường tích hợp vòng phớt để giảm ma sát giúp chuyển động êm, đều và hạn chế hao tổn năng lượng.
• Cần piston (ty piston): Là cầu nối giữa chuyển động bên trong và cơ cấu làm việc bên ngoài. Cần piston truyền lực đẩy - kéo ra môi trường ngoài để thực hiện các thao tác như nâng, đẩy, kẹp hoặc định vị. Được mạ crom cứng → tăng khả năng chống gỉ và chống xước.
• Nắp trước - nắp sau: Lắp cố định ở 2 đầu thân xi lanh, có nhiệm vụ giữ ổn định kết cấu và tích hợp các cổng cấp/xả khí. Riêng nắp trước thường có vòng dẫn hướng giúp cần piston di chuyển thẳng trục, hạn chế rung lắc và mài mòn lệch tâm.
• Phớt, gioăng làm kín: Được bố trí tại các điểm tiếp xúc để ngăn khí nén thoát ra ngoài.
• Lò xo hồi (với xi lanh tác động đơn): Có nhiệm vụ đưa piston trở về vị trí ban đầu khi khí nén được xả ra, hoàn tất một chu trình làm việc khép kín.
• Cổng cấp và xả khí: Là nơi kết nối xi lanh với hệ thống ống dẫn và van điều khiển, cho phép khí nén đi vào hoặc thoát ra đúng thời điểm, đúng hướng chuyển động.

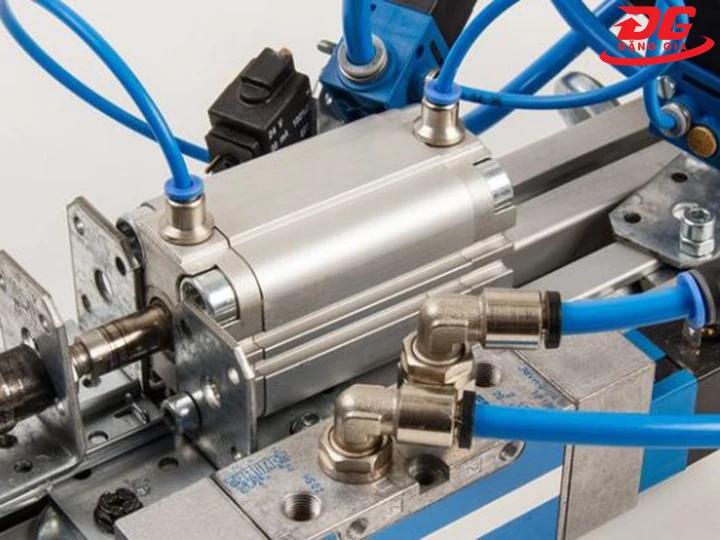

2.2. Nguyên lý hoạt động

Xi lanh khí nén vận hành theo nguyên tắc dùng áp suất để tạo lực, biến năng lượng vô hình của khí nén thành chuyển động cơ học có kiểm soát.

Quá trình diễn ra theo 1 chuỗi logic khép kín:

• Khí nén được dẫn từ hệ thống máy nén vào buồng xi lanh thông qua van điều khiển.
• Áp suất tăng lên và phân bố đều lên bề mặt piston.
• Lực sinh ra đẩy piston di chuyển theo hướng định sẵn.
• Chuyển động được truyền qua cần piston để thực hiện công việc cơ khí.

Tùy cấu trúc, nguyên lý này được triển khai theo nhiều dạng:

• Xi lanh tác động đơn: Khí nén chỉ làm việc theo 1 chiều, chiều còn lại được hoàn trả bằng lò xo. Phù hợp các ứng dụng đơn giản, chu kỳ ngắn.
• Xi lanh tác động kép: Khí nén chủ động ở cả 2 chiều chuyển động, cho lực ổn định và kiểm soát chính xác hơn.
• Xi lanh xoay: Áp suất khí nén được biến đổi thành chuyển động quay thông qua cơ cấu bánh răng hoặc cánh gạt.
• Xi lanh kẹp: Lực tuyến tính của piston được chuyển hóa thành lực kẹp, phục vụ thao tác giữ chi tiết trong dây chuyền tự động.

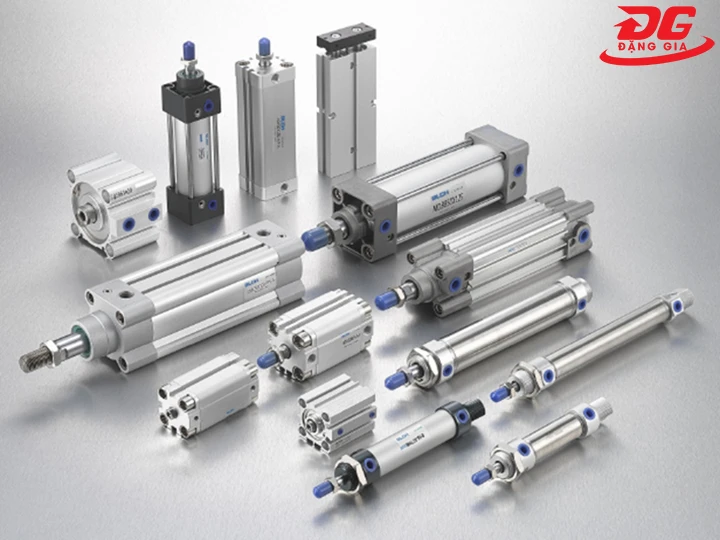

3. Hệ thống phân loại xi lanh khí nén

Xi lanh khí nén không được sinh ra để dùng chung cho mọi hệ thống. Mỗi thiết kế, mỗi kiểu vận hành đều hướng đến một nhiệm vụ cụ thể.

Hiểu đúng cách phân loại là chìa khóa để chọn xi lanh đúng tải, đúng không gian, đúng hiệu suất, tránh lãng phí và lỗi vận hành về sau.

3.1. Dựa theo chức năng

• Xi lanh khí nén 1 chiều

Xi lanh khí nén 1 chiều chỉ sinh lực theo một hướng làm việc. Khi cấp khí, xi lanh thực hiện chuyển động; khi xả khí, piston hồi về vị trí ban đầu nhờ cơ chế hồi tự nhiên.

Phù hợp với các thao tác lặp đơn, không yêu cầu kiểm soát lực hồi, kết cấu gọn và chi phí ít.

• Xi lanh khí nén 2 chiều

Xi lanh khí nén 2 chiều cho phép chủ động kiểm soát cả hai chiều chuyển động.

Lực đẩy và lực kéo đều được tạo ra từ khí nén, giúp xi lanh vận hành ổn định, chính xác.

Đây là lựa chọn gần như mặc định trong các hệ thống tự động hóa hiện đại.

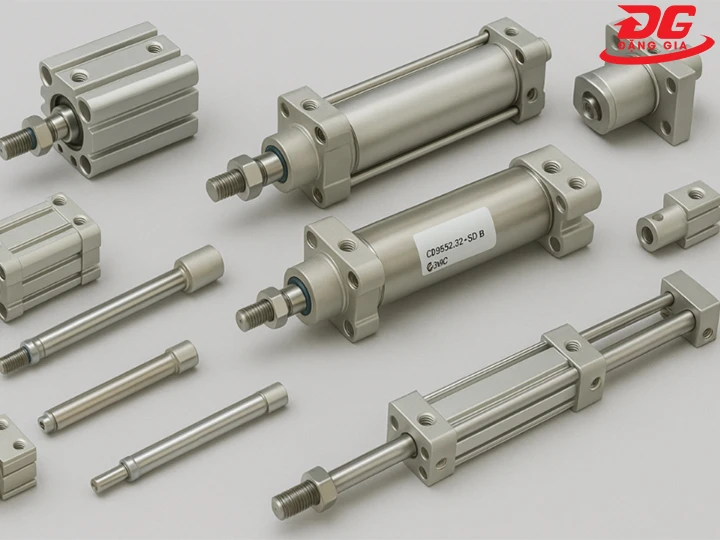

3.2. Phân loại dựa theo hình dạng

Hình dạng không chỉ là yếu tố ngoại hình, mà ảnh hưởng trực tiếp đến độ cứng vững, cách lắp đặt và khả năng chịu tải.

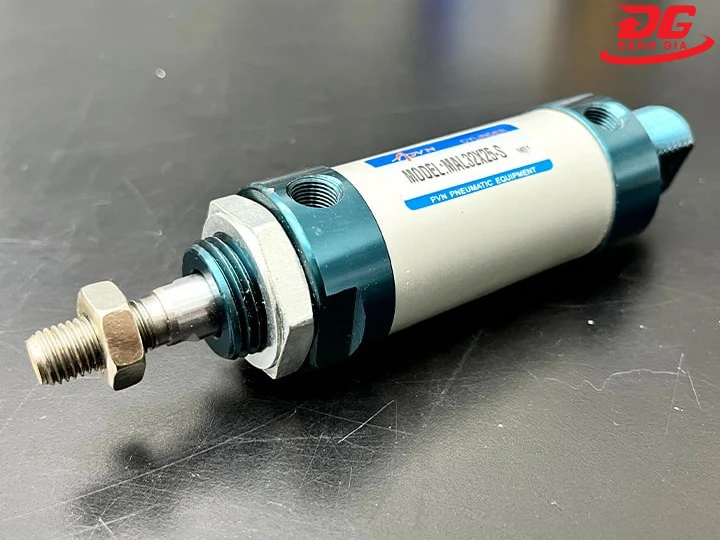

• Xi lanh khí nén tròn

Thiết kế trụ tròn giúp xi lanh dễ lắp, dễ thay thế, phù hợp với đa số không gian tiêu chuẩn. Dòng này được đánh giá cao về tính linh hoạt và hiệu quả chi phí.

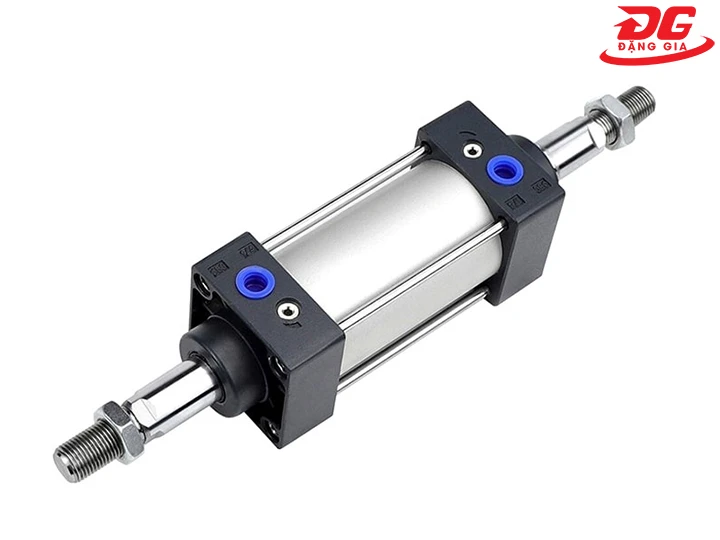

• Xi lanh khí nén vuông

Xi lanh vuông mang lại độ ổn định cao hơn trong các ứng dụng tải lớn. Thân dạng hộp giúp cố định chắc chắn, hạn chế rung lắc. Lý tưởng cho dây chuyền công nghiệp nặng hoặc làm việc liên tục.

• Xi lanh khí nén compact

Xi lanh compact sinh ra để giải quyết bài toán thiếu không gian lắp đặt. Với chiều dài ngắn nhưng lực vẫn đảm bảo, dòng xi lanh này thường xuất hiện trong các hệ thống yêu cầu bố trí dày đặc, thao tác nhanh.

3.3. Cách phân loại khác

Bên cạnh phân loại cơ bản, nhiều dòng xi lanh được thiết kế riêng để đáp ứng nhu cầu vận hành đặc thù.

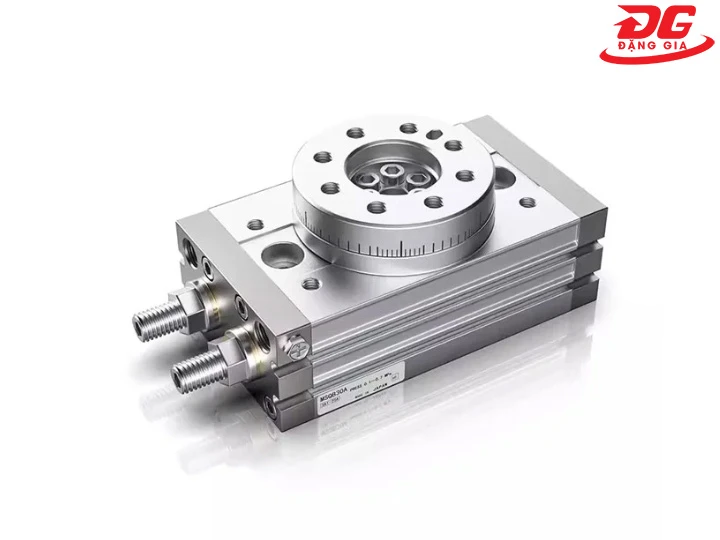

Xi lanh xoay: Tạo chuyển động quay theo góc xác định, giúp tối ưu các thao tác đảo chiều, gắp xoay hoặc định vị góc trong dây chuyền tự động.

Xi lanh kẹp: Tập trung vào nhiệm vụ giữ chặt và cố định chi tiết. Lực kẹp ổn định, phản hồi nhanh, phù hợp với robot, máy lắp ráp và hệ thống đóng gói tốc độ cao.

Xi lanh khí nén 3 ty: Thiết kế nhiều ty dẫn hướng giúp xi lanh 3 ty chống xoay lệch, tăng độ chính xác khi làm việc với tải không cân đối hoặc hành trình dài.

Xi lanh khí nén 2 ty: Giúp phân bổ lực đều hai bên, giảm rung lắc và mài mòn trong quá trình vận hành, nâng cao tuổi thọ thiết bị.

4. Đánh giá ưu - nhược điểm của xi lanh khí nén

Xi lanh hơi được ưa chuộng rộng rãi không phải vì “toàn năng” mà vì đúng vai, đúng việc, đúng chi phí. Nhìn rõ cả mặt mạnh lẫn giới hạn giúp bạn khai thác thiết bị tốt hơn.

4.1. Ưu điểm nổi bật

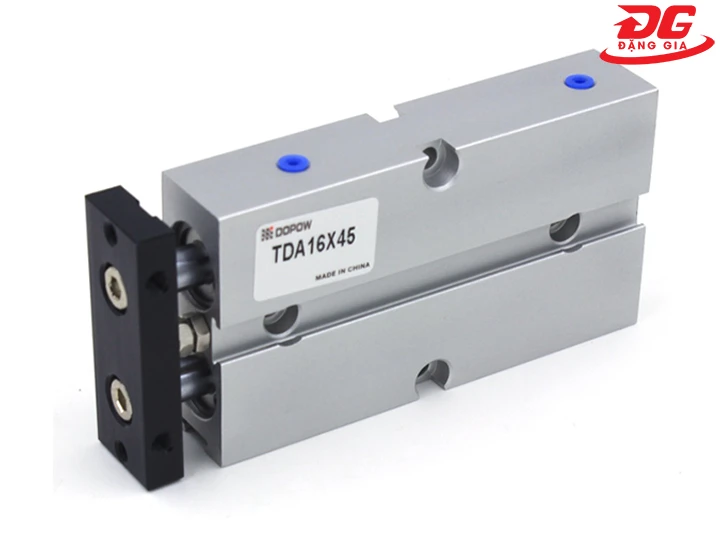

• Kết cấu tối giản, dễ triển khai

Xy lanh khí nén có cấu trúc gọn gàng, ít chi tiết phức tạp. Việc lắp đặt, thay thế hay bảo trì diễn ra nhanh, không đòi hỏi kỹ thuật quá cao. Từ đó tiết kiệm thời gian và chi phí vận hành.

• Phản hồi nhanh, lực sinh ra tức thì

Khí nén cho phép piston dịch chuyển với tốc độ cao và lực đẩy ổn định. Điều này đặc biệt phù hợp với các dây chuyền cần thao tác lặp lại liên tục như đẩy - kẹp - phân loại - định vị.

• Vận hành an toàn, thân thiện môi trường

Không phát sinh tia lửa điện, không dầu thủy lực rò rỉ, khí nén được xem là nguồn năng lượng sạch. Ben khí nén vì thế hoạt động an toàn ngay cả trong môi trường dễ cháy nổ hoặc yêu cầu vệ sinh cao.

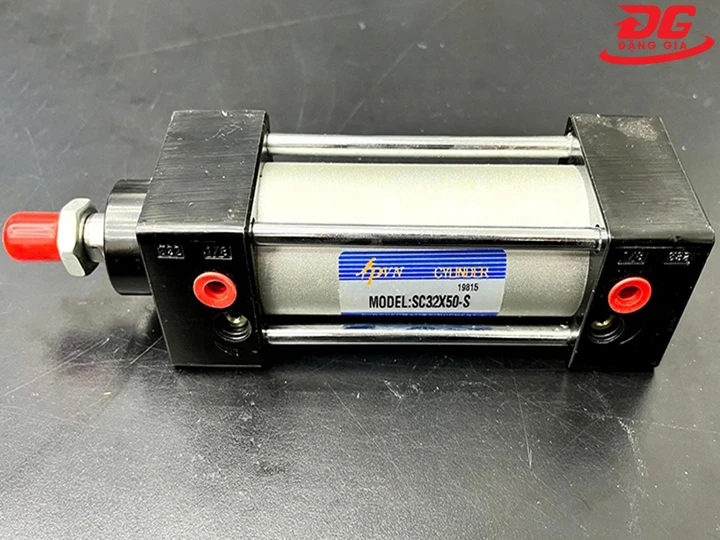

• Chi phí vận hành dễ kiểm soát

Khí nén dễ tạo ra, dễ lưu trữ và có thể dùng chung cho nhiều thiết bị trong cùng hệ thống.

Khi được thiết kế hợp lý, chi phí vận hành xi lanh ở mức thấp và ổn định trong thời gian dài.

4.2. Điểm cần khắc phục

• Độ chính xác phụ thuộc nhiều vào hệ điều khiển

Do đặc tính nén của không khí, việc kiểm soát chính xác vị trí dừng và tốc độ piston khó đạt mức tuyệt đối nếu không kết hợp van tỷ lệ hoặc cảm biến hỗ trợ. Với các ứng dụng yêu cầu độ chính xác cao, đây là yếu tố cần cân nhắc kỹ.

• Tiếng ồn phát sinh trong quá trình xả khí

Quá trình xả khí nén có thể tạo ra tiếng ồn đáng kể, đặc biệt ở xi lanh kích thước lớn hoặc chu kỳ làm việc nhanh. Nếu không có giải pháp giảm âm, môi trường làm việc dễ bị ảnh hưởng.

• Suy giảm hiệu suất theo thời gian sử dụng

Gioăng, phớt làm kín là các chi tiết chịu ma sát liên tục. Khi bị mài mòn, hiện tượng rò rỉ khí xuất hiện, khiến lực đẩy yếu dần và tiêu hao năng lượng tăng lên.

• Phụ thuộc chất lượng khí nén đầu vào

Khí nén chứa nhiều hơi nước, bụi bẩn hoặc dầu sẽ làm tăng tốc độ hao mòn phớt và bề mặt piston, rút ngắn tuổi thọ xi lanh nếu không được xử lý tốt.

5. Ứng dụng thực tế của xi lanh khí nén

Ben hơi hiện diện ở hầu hết những nơi cần chuyển động chính xác, lặp lại và bền bỉ.

Từ nhà máy sản xuất đến thiết bị dân dụng, mỗi hành trình piston đều góp phần tạo nên hiệu suất tổng thể của hệ thống.

• Dây chuyền sản xuất - lắp ráp: Đẩy, gạt, kẹp, ép linh kiện với tốc độ cao, giữ nhịp vận hành ổn định cho toàn bộ dây chuyền.
• Đóng gói - bao bì: Đưa sản phẩm vào hộp, ép mép, đóng nắp, dán nhãn đồng đều, nhanh, chính xác.
• In ấn - giấy: Điều khiển cơ cấu ép, cắt, định vị giấy, đảm bảo chuyển động dứt khoát, hạn chế rung lắc.
• Gỗ - nội thất: Kẹp giữ phôi, đẩy bàn trượt, hỗ trợ gia công an toàn và chuẩn xác.
• Thực phẩm - dược phẩm: Thao tác đẩy, phân loại, đóng gói trong môi trường yêu cầu cao về vệ sinh và độ sạch.
• Giao thông - vận tải: Đóng mở cửa xe êm ái, hỗ trợ hệ thống phanh khí nén vận hành.
• Nông nghiệp hiện đại: Tự động hóa khâu gieo hạt, phân loại, đóng gói nông sản với độ lặp cao.
• Y tế - chăm sóc sức khỏe: Tạo chuyển động nhẹ, an toàn cho giường bệnh, ghế nha khoa và thiết bị phục hồi chức năng.

6. Thông số cần biết khi mua xi lanh khí nén

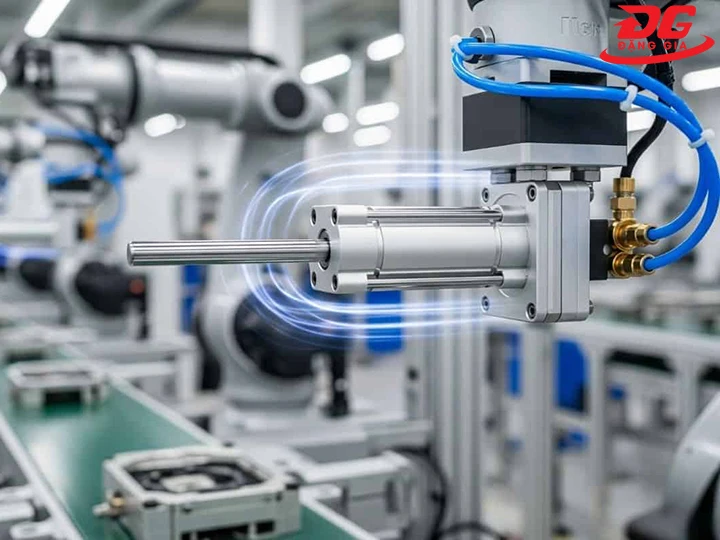

6.1. Ý nghĩa của từng thông số

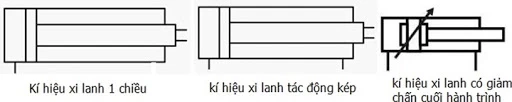

Ký hiệu xi lanh khí nén được xây dựng theo tiêu chuẩn ISO 1219, sử dụng trong sơ đồ mạch khí. Với dân kỹ thuật, ký hiệu không chỉ để nhận diện, phân loại mà còn giúp đọc nhanh nguyên lý hoạt động, dự đoán lực, hướng chuyển động và cách cấp khí ngay từ bản vẽ.

6.2. Hiểu rõ các ký hiệu xi lanh

Thông số xi lanh không chỉ là con số kỹ thuật mà là chìa khóa quyết định lực, tốc độ, độ bền hệ thống. Chọn sai 1 thông số có thể kéo theo cả dây chuyền hoạt động kém hiệu quả.

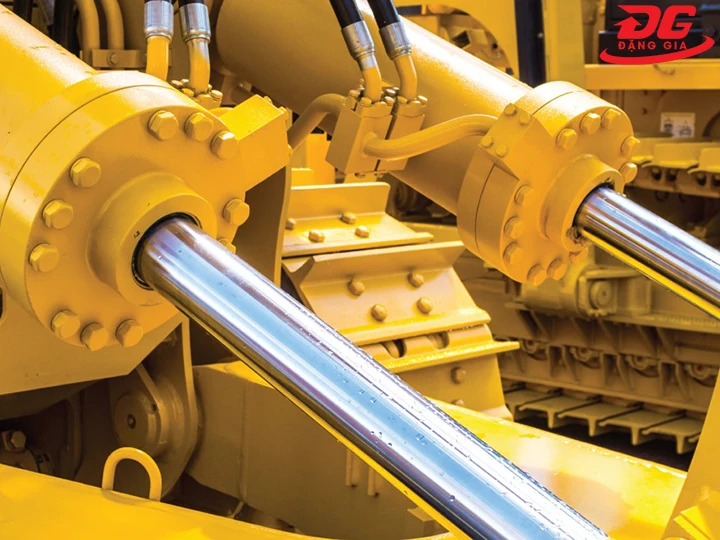

6.3. Đường kính của pít tông

Đường kính piston (D) là thông số cốt lõi quyết định độ mạnh yếu của xi lanh khí nén.

Pít tông càng lớn, lực sinh ra càng cao, phù hợp với tải nặng. Ngược lại, pít tông nhỏ cho chuyển động nhanh, phù hợp các thao tác nhẹ và chu kỳ ngắn.

Chọn đúng đường kính giúp cân bằng giữa lực, tốc độ và mức tiêu thụ khí.

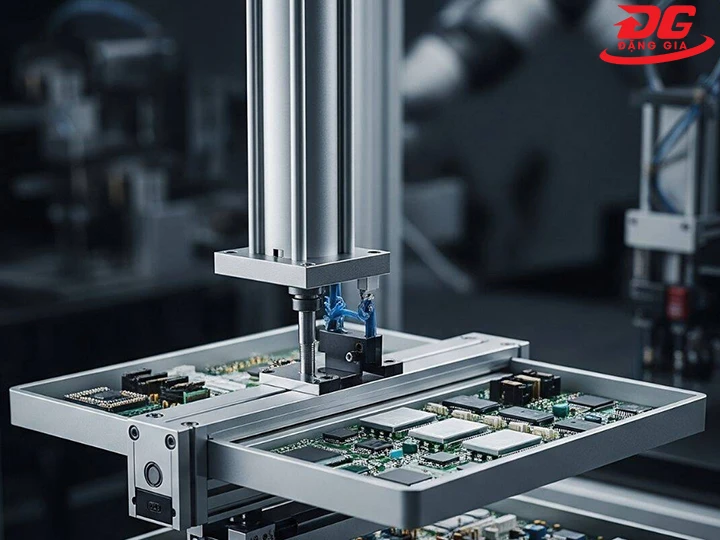

6.4. Lực đẩy - lực kéo

Lực đẩy và lực kéo phản ánh khả năng làm việc thực tế của xi lanh khi gắn vào hệ thống.

Đây là cơ sở để đánh giá xi lanh có đủ sức thực hiện các thao tác nâng, ép, kẹp hay không.

Trong nhiều TH, lực kéo sẽ nhỏ hơn lực đẩy do ảnh hưởng của ty pít tông.

Việc tính toán chính xác 2 giá trị giúp hệ thống vận hành ổn định và bền bỉ hơn.

6.5. Áp suất làm việc, tốc độ chuyển động

Áp suất làm việc là mức áp suất xi lanh hoạt động ổn định và an toàn trong thời gian dài. Nếu áp suất quá thấp, xi lanh hoạt động yếu; nếu quá cao, các chi tiết làm kín nhanh xuống cấp.

Song song đó, tốc độ chuyển động quyết định nhịp làm việc của toàn bộ hệ thống.

Tốc độ phù hợp giúp máy chạy mượt, giảm rung lắc và hạn chế hao mòn cơ khí.

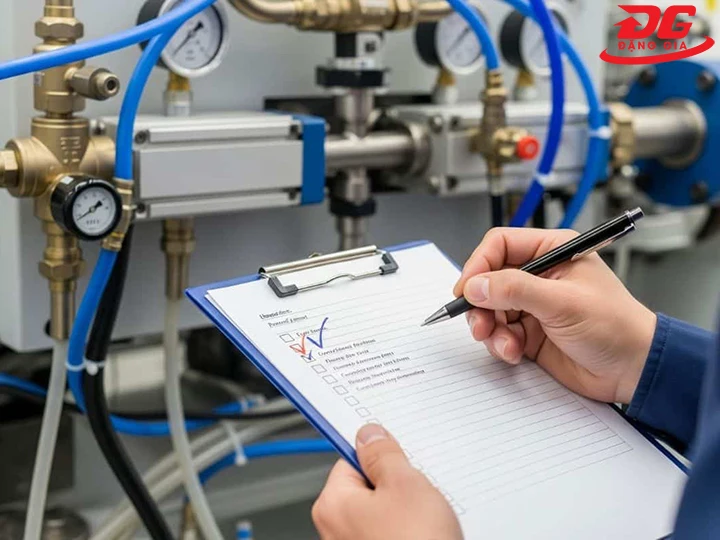

7. Hướng dẫn cách tính lực đẩy xi lanh khí nén chuẩn xác

Lực đẩy xi lanh khí nén chính là nền tảng quyết định khả năng làm việc của cả hệ thống.

Dưới đây là cách tính lực đẩy piston một cách chuẩn xác, đúng công thức, đúng đơn vị.

Để tránh sai số, cần thống nhất đơn vị đo ngay từ đầu. Đây là bước rất nhiều người hay bỏ qua.

Áp suất làm việc P phải quy đổi về Pascal (Pa)

• 1 bar = 10⁵ Pa
• 0,1 MPa = 1 bar = 10⁵ Pa.

Đường kính xi lanh D lấy theo đường kính trong, đơn vị mm

Kết quả lực F được tính bằng Newton (N).

Công thức tính như sau: F = P × A = P × (π × D² / 4)

Trong đó:

• F: Lực đẩy của piston (N)
• P: Áp suất khí nén tác động lên piston (Pa)
• A: Diện tích bề mặt piston (mm²)
• D: Đường kính xi lanh (mm)
• π: Hằng số xấp xỉ 3,14

Ví dụ: Giả sử:

Áp suất làm việc: 6 bar → tương đương 6 × 10⁵ Pa

Đường kính xi lanh: D = 50 mm

Áp dụng công thức:

Diện tích piston A = π × 50² / 4 ≈ 1963,5 mm²

Lực đẩy F ≈ 6 × 10⁵ × 1963,5 × 10⁻⁶ ≈ 1178 N

=> Xi lanh này tạo ra lực đẩy xấp xỉ 1.178 Newton trong điều kiện lý tưởng.

Lưu ý quan trọng:

• Lực tính theo công thức là lực lý thuyết, chưa trừ hao ma sát
• Thực tế nên dư lực từ 20 - 30% để đảm bảo xi lanh vận hành ổn định
• Với thao tác kéo, lực thực tế sẽ nhỏ hơn lực đẩy do ảnh hưởng của cần piston
• Áp suất đầu vào không ổn định sẽ khiến lực sinh ra dao động theo

8. Dùng xi lanh khí nén cần lưu ý những gì?

Pneumatic Cylinder có thể bền bỉ hàng triệu chu kỳ, nhưng cũng có thể xuống cấp rất nhanh nếu dùng sai cách. Một vài lưu ý nhỏ trong vận hành và lắp đặt sau đây của Điện máy Đặng Gia sẽ giúp bạn tạo ra khác biệt lớn về hiệu suất, độ ổn định và tuổi thọ thiết bị.

Chọn đúng tải - đúng hành trình: Lực đẩy và hành trình phải phù hợp với công việc thực tế; quá tải khiến piston nhanh mòn, thiếu tải làm hệ thống hoạt động kém hiệu quả.

Đảm bảo chất lượng khí nén đầu vào: Khí nén cần được lọc sạch bụi, nước và dầu để tránh ăn mòn phớt, giảm rò rỉ và giữ chuyển động êm.

Lắp đặt thẳng trục, tránh lệch tâm: Cần piston bị lệch sẽ tạo ma sát bất thường, dẫn đến xước ty và giảm tuổi thọ xi lanh.

Kiểm soát áp suất làm việc ổn định: Áp suất quá cao gây sốc cơ học, quá thấp làm lực đẩy yếu và chu trình không hoàn chỉnh.

Giảm ồn tại điểm xả khí: Bổ sung bộ giảm thanh giúp hạn chế tiếng ồn và cải thiện môi trường làm việc.

Theo dõi phớt, gioăng làm kín định kỳ: Phớt mòn là nguyên nhân phổ biến gây rò rỉ khí và suy giảm lực đẩy.

Không bỏ qua bảo dưỡng định kỳ: Kiểm tra độ rung, tiếng ồn, tốc độ phản hồi để phát hiện sớm dấu hiệu bất thường.

Sử dụng đúng mục đích thiết kế: Không dùng xi lanh khí nén cho các ứng dụng đòi hỏi độ chính xác tuyệt đối nếu chưa có hệ điều khiển hỗ trợ.

Xi lanh khí nén là “điểm chạm cuối” giữa tính toán kỹ thuật và hiệu suất vận hành thực tế. Hiểu đúng - tính đúng - chọn đúng chính là con đường ngắn nhất để hệ thống khí nén hoạt động mượt mà và đáng tin cậy.
