Toàn tập chi tiết A-Z hệ thống máy nén khí công nghiệp

Hệ thống máy nén khí công nghiệp được xem là nguồn năng lượng thứ 4 trong nhà máy, ngang hàng với điện, nước, nhiên liệu sản xuất. Khi hệ thống khí nén hoạt động ổn định, dây chuyền vận hành mượt mà. Đầu tư đúng sẽ tăng hiệu quả sản xuất và tiết kiệm chi phí nhiều năm.

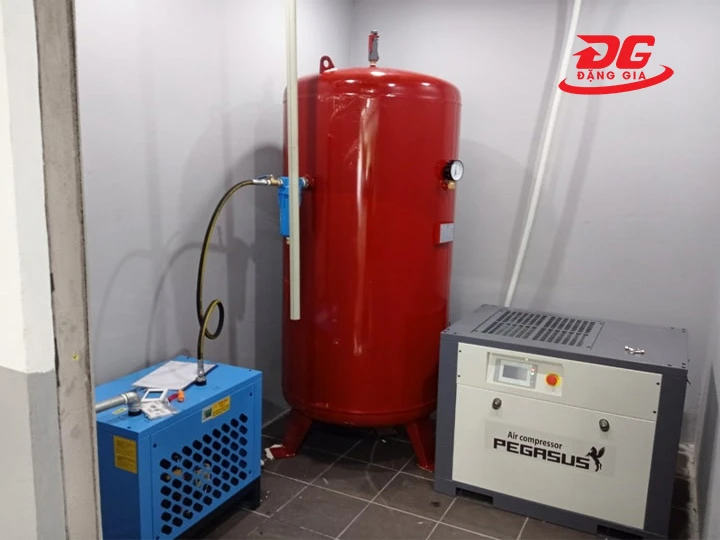

1. Hệ thống máy nén khí công nghiệp là gì?

Rất nhiều người nhầm lẫn đây chỉ là 1 chiếc máy nén khí cỡ lớn. Thực tế, hệ thống máy nén khí công nghiệp là tổ hợp đồng bộ gồm nhiều thiết bị liên kết và phối hợp chặt chẽ để:

• Tạo ra khí nén hiệu suất cao
• Xử lý và làm sạch khí nén
• Lưu trữ khí nén ổn định
• Phân phối khí đến các khu vực sản xuất
• Kiểm soát và vận hành tự động toàn hệ thống

Hiểu đơn giản, hệ thống là trạm cung cấp khí nén trung tâm cho toàn bộ nhà máy để vận hành máy móc, điều khiển tự động, làm sạch sản phẩm và hỗ trợ nhiều công đoạn quan trọng.

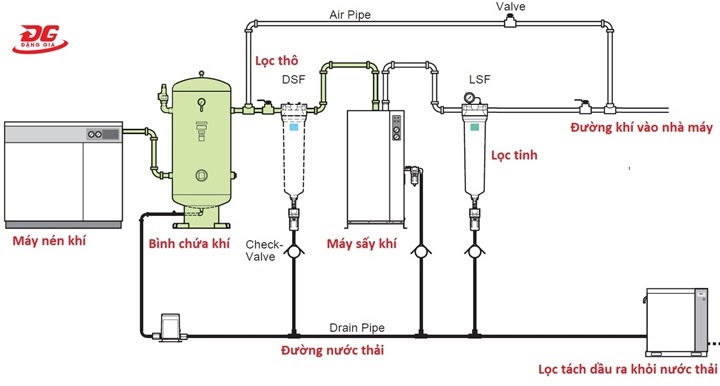

2. Cấu tạo đầy đủ của hệ thống máy nén khí công nghiệp

Hệ thống máy nén khí công nghiệp hoàn chỉnh không chỉ đơn thuần là sự lắp ghép ngẫu nhiên mà là chuỗi thiết bị được tính toán đồng bộ. Đảm bảo hiệu suất, áp suất và chất lượng khí đầu ra. Dưới đây là các thành phần cốt lõi.

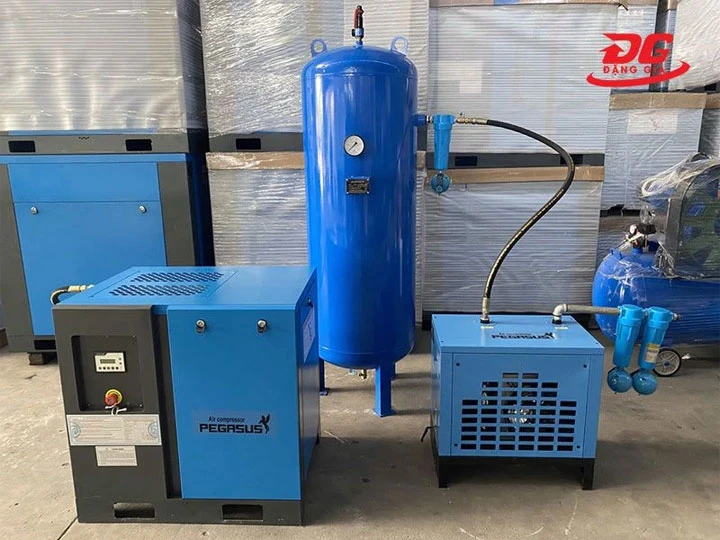

2.1. Máy nén khí trung tâm

Được ví như “trái tim” của toàn hệ thống, có chức năng hút không khí từ môi trường ngoài, gia tăng áp lực bằng cách thu nhỏ để tích buồng nén. Sau đó đẩy khí cao áp vào hệ thống.

Cấu tạo cơ bản gồm 2 phần chính: động cơ (motor) và cụm đầu nén.

Các loại máy nén khí được sử dụng đó là:

• Máy nén khí trục vít: Đây là dòng máy phổ biến nhất, thiết kế dạng khối hộp, lưu lượng khí lớn với động cơ lên đến 400KW, vận hành liên tục 24/7 cực kỳ ổn định. Có 2 loại: có dầu (cơ khí, chế tạo) và không dầu (dùng cho dược phẩm, thực phẩm).
• Máy nén khí piston: Thường dùng cho quy mô vừa và nhỏ, hoặc ứng dụng đặc thù.

• Máy nén khí ly tâm: Dùng trong các nhà máy yêu cầu lưu lượng khí khổng lồ.

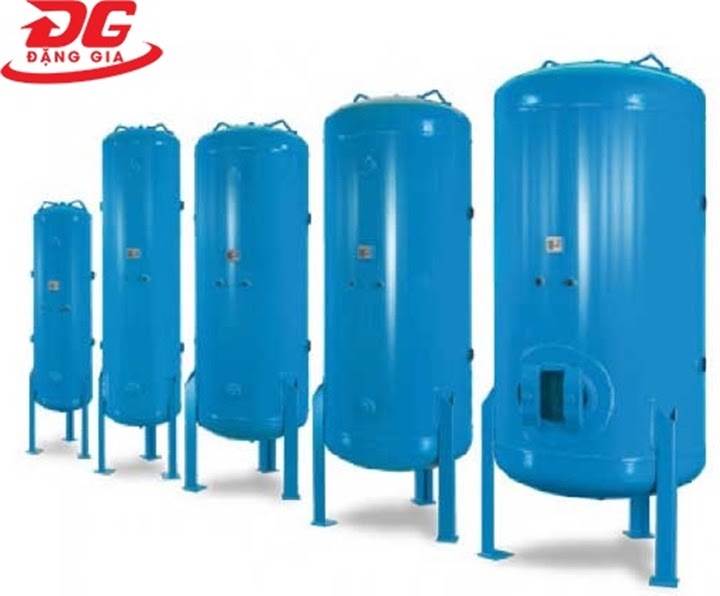

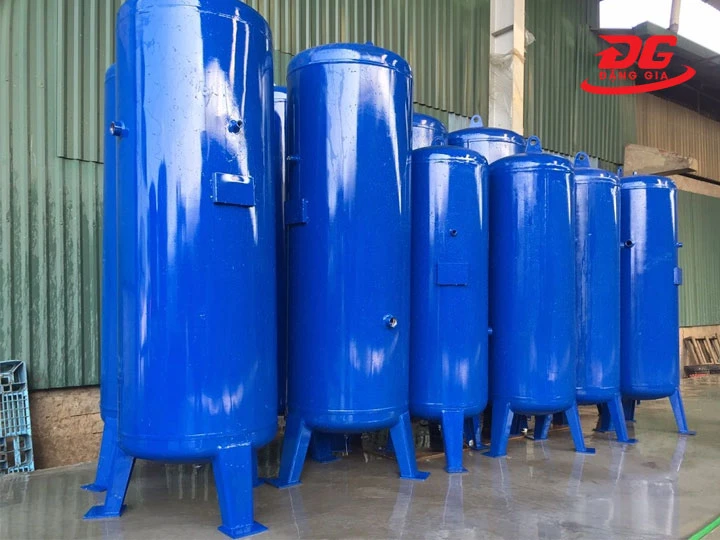

2.2. Bình chứa khí nén

Còn có tên gọi khác là bình tích khí, bình trữ khí. Do máy nén khí trục vít không tích hợp sẵn bình chứa như máy piston nên bình tích áp là thiết bị bắt buộc phải có.

Thiết kế dạng trụ tròn đứng hoặc nằm ngang, chất liệu thép cao cấp hoặc inox không gỉ. Khả năng chịu áp lực phổ biến từ 8 - 10 bar, dung tích từ 120 đến 10.000 lít tùy nhu cầu.

Bình chứa khí nén có nhiệm vụ tích trữ và điều hòa áp suất, đảm bảo nguồn khí cung cấp luôn ổn định ngay cả khi máy nén dừng hoặc chạy không tải. Đây cũng là nơi hạ nhiệt sơ bộ và tách phần nước ngưng tụ nhờ lực ly tâm.

Thường đi kèm với đồng hồ đo áp, van an toàn (ngăn quá áp) và van xả đáy.

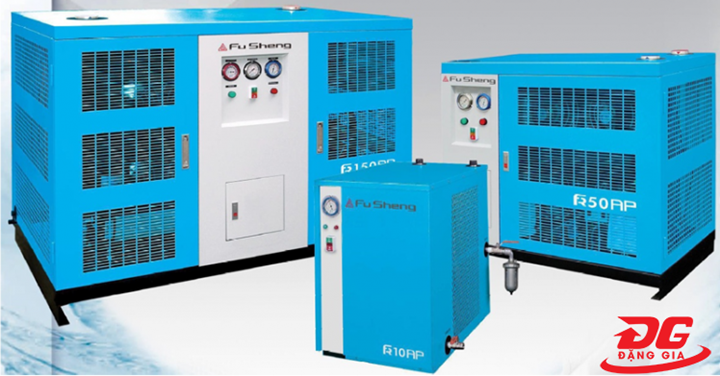

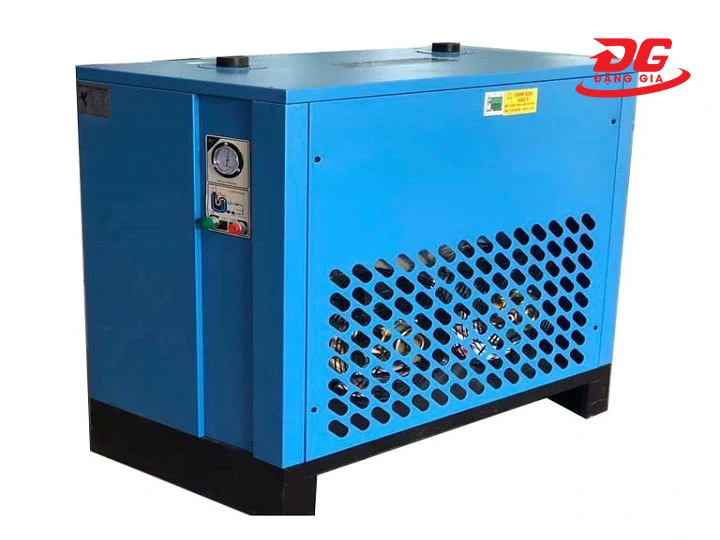

2.3. Máy sấy khí

Khí nén luôn chứa một lượng hơi ẩm nhất định từ môi trường. Lúc này cần sử dụng máy sấy khí để đảm bảo khí nén đầu ra đạt chuẩn yêu cầu sử dụng cho thiết bị ngoại vi.

Máy sấy khí có nhiệm vụ loại bỏ hơi nước trong khí nén, bảo vệ đường ống khỏi han gỉ và ngăn hư hại các máy móc, dụng cụ sử dụng khí nén.

Máy sấy khí gồm có 2 loại:

• Máy sấy khí tác nhân lạnh (sấy lạnh): Hạ nhiệt độ khí nén xuống mức điểm sương để hơi nước ngưng tụ thành giọt rồi xả ra ngoài. Hiệu quả làm khô đạt 80 - 90%, giá thành phải chăng. Phổ biến trong hầu hết các ngành công nghiệp nặng, cơ khí.
• Máy sấy khí hấp thụ: Sử dụng các hạt siêu hút ẩm như silica gel giữ lại hơi nước. Thành phẩm đạt độ khô gần như tuyệt đối, đáp ứng tiêu chuẩn ngành y, điện tử, thực phẩm.

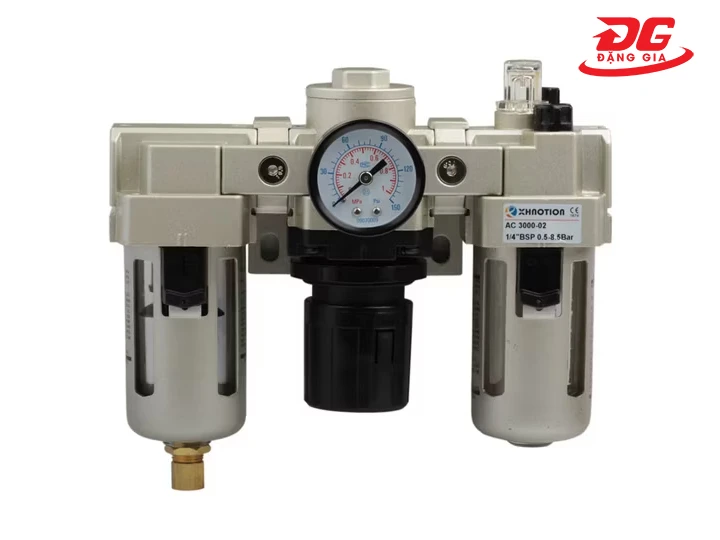

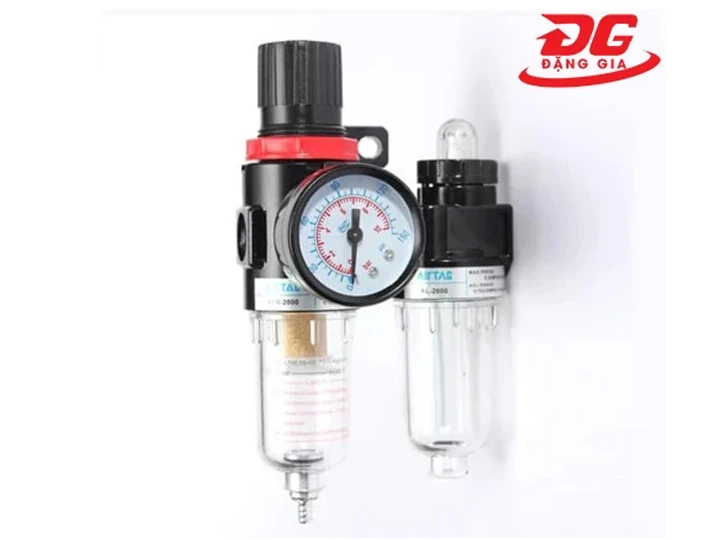

2.4. Bộ lọc khí nén

Có nhiệm vụ giữ lại cặn bẩn, bụi mịn, dầu và tạp chất có trong khí nén. Một hệ thống tiêu chuẩn thường được phân hóa thành 3 cấp lọc chuyên biệt.

• Cấp 1 (lọc thô): Loại bỏ các hạt bụi, tạp chất có kích thước lớn hơn hoặc bằng 0.1 micromet.
• Cấp 2 (lọc tinh): Tách nước, dầu và các hạt bụi mịn có kích thước từ 0.01 micromet trở lên.
• Cấp 3 (lọc siêu tinh): Loại bỏ tạp chất siêu nhỏ từ 0.003 micromet và tích hợp than hoạt tính để khử mùi, đảm bảo độ tinh khiết tối đa.

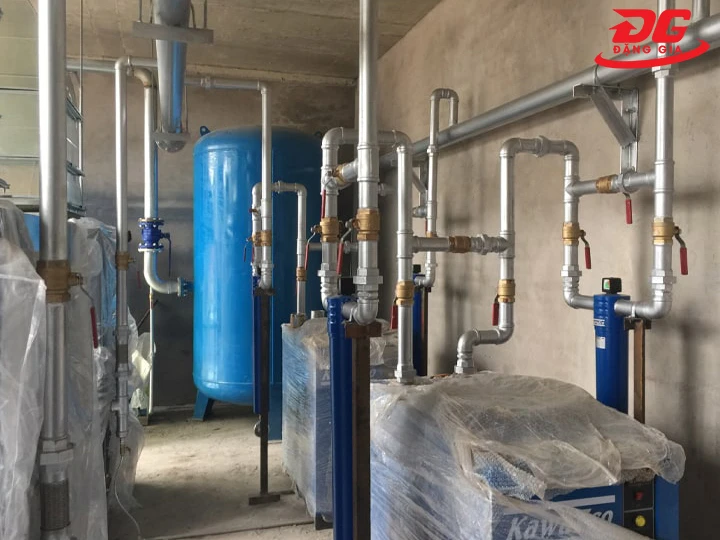

2.5. Hệ thống đường ống dẫn khí

Đường ống khí nén là mạng lưới dẫn khí từ phòng máy đến từng khu vực sản xuất.

Được làm từ thép mạ kẽm, inox công nghiệp, nhôm hợp kim,... chống ăn mòn. Yêu cầu kỹ thuật đường ống phải được thiết kế khoa học, đi theo dạng mạch vòng định hướng để tối ưu lưu lượng và giảm hiện tượng tụt áp.

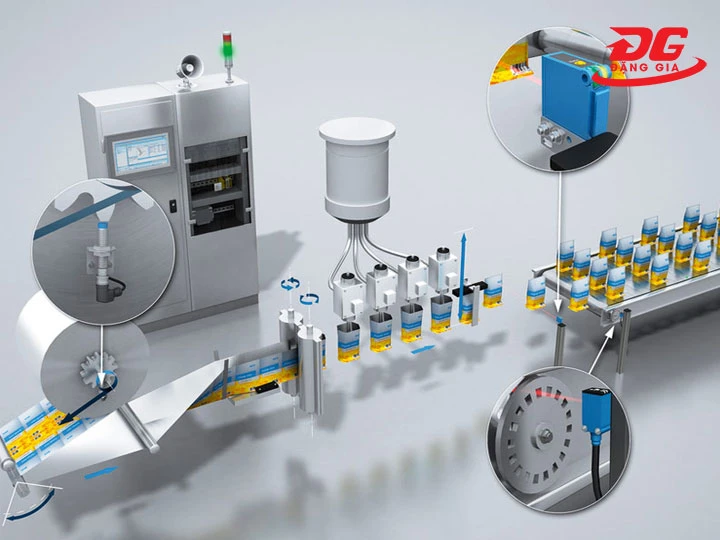

2.6. Tủ điều khiển và hệ thống giám sát

Là cơ quan đầu não của hệ thống máy nén khí công nghiệp. Thông qua bảng điều khiển điện tử kết hợp với hệ thống cảm biến (cảm biến áp suất, cảm biến nhiệt độ), KTV dễ dàng theo dõi, cài đặt và điều chỉnh áp lực, lưu lượng khí.

Hệ thống điều khiển sẽ tự động phát hiện sự cố, phát cảnh báo hoặc chủ động ngắt máy hoàn toàn.

2.7. Hệ thống điều khiển và van

Gồm van chặn, van 1 chiều, van tiết lưu, van điện tử và an toàn. Nhiệm vụ chính là kiểm soát toàn diện hướng đi, áp lực và lưu lượng của dòng khí trong hệ thống. Một hệ thống van được bố trí khoa học sẽ đảm bảo toàn bộ dây chuyền hoạt động trơn tru và ngăn ngừa sự cố.

2.8. Hệ thống xử lý khí nén

Đây là các “mắt xích” nâng cao, đảm nhiệm vai trò kiểm soát nhiệt độ, độ ẩm và xử lý chất độc hại.

Các thiết bị cốt lõi gồm có:

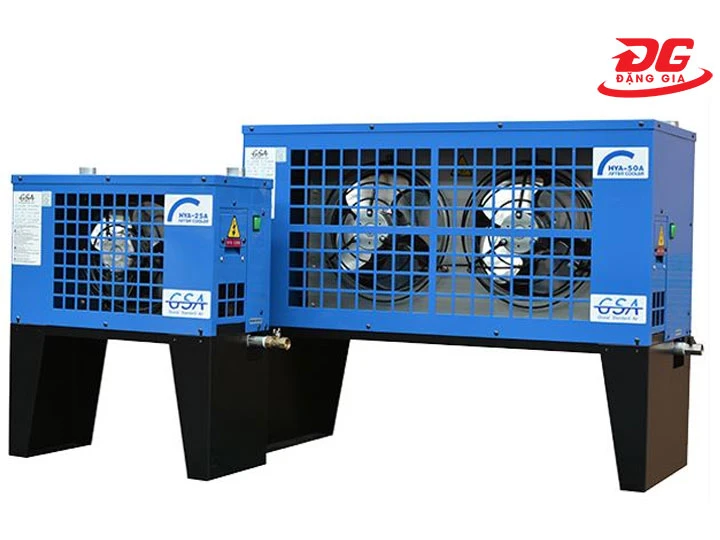

• Bộ làm mát khí sau nén: Giải nhiệt cấp tốc cho dòng khí nén vừa ra khỏi đầu nén, hạ nhiệt xuống mức cho phép để bảo vệ các thiết bị phía sau.
• Bộ làm mát dầu: Duy trì dải nhiệt độ lý tưởng cho dầu máy nén khí trục vít, ngăn chặn hiện tượng dầu bị biến chất hoặc oxy hóa sớm.
• Bộ tách dầu - nước và hệ thống xử lý nước thải dầu: Gom toàn bộ lượng nước ngưng tụ lẫn dầu máy, thực hiện lọc tách nghiêm ngặt để xả ra môi trường.

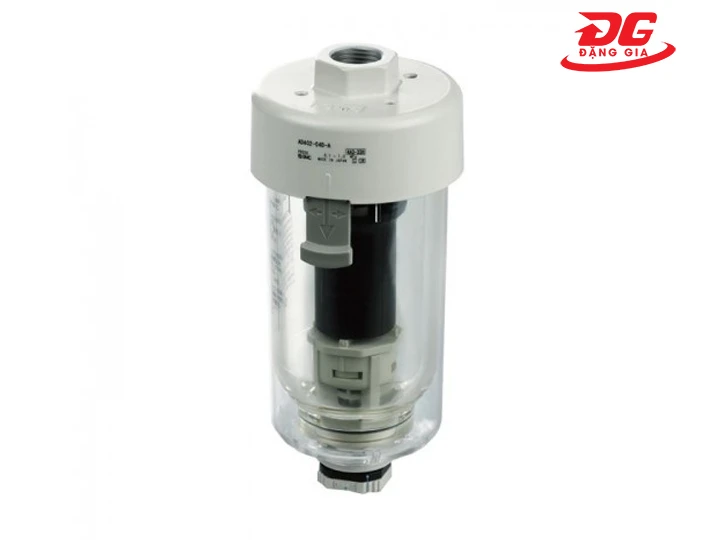

• Bộ xả nước tự động: Loại bỏ nước ngưng tụ tại các “điểm chết” trong hệ thống hoàn toàn tự động, triệt tiêu nguy cơ nước tràn ngược.

2.9. Thiết bị đầu cuối sử dụng khí nén

Khí nén sau khi trải qua chu trình nén, sấy và lọc toàn diện sẽ được dẫn đến các thiết bị đầu cuối. Tại đây, năng lượng áp suất chính thức chuyển hóa thành cơ năng, động năng để trực tiếp kích hoạt các dây chuyền sản xuất.

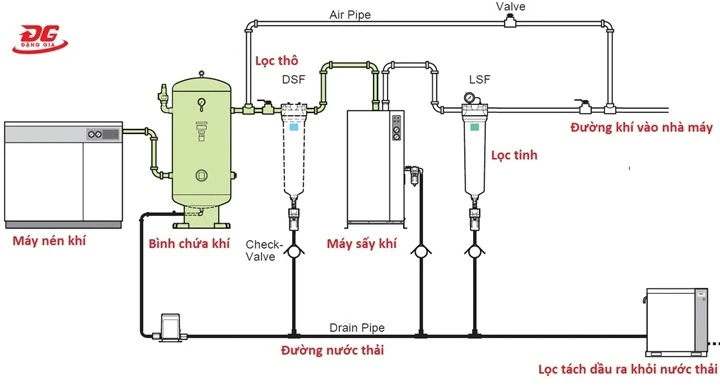

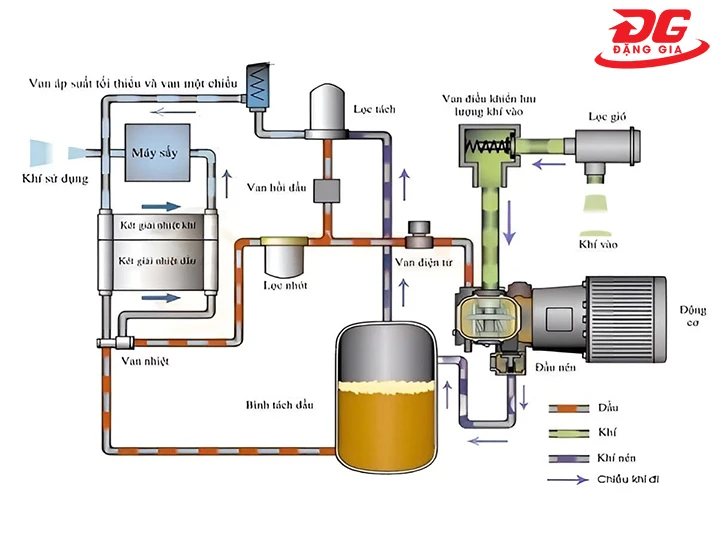

3. Nguyên lý hoạt động của hệ thống khí nén công nghiệp

Về bản chất, hệ thống khí nén hoạt động theo quy trình: Hút khí → Nén khí → Làm mát → Làm khô → Lọc sạch → Lưu trữ → Phân phối → Sử dụng.

Tất cả các thiết bị trong hệ thống được kết nối thành một chu trình khép kín, đảm bảo khí nén luôn đạt áp suất và chất lượng tiêu chuẩn trước khi đi vào sản xuất.

• Bước 1: Hệ thống khí nén hút không khí từ môi trường. Luồng khí này đi qua bộ lọc đầu vào để loại bỏ bụi bẩn, tạp chất,... trước khi vào buồng nén. Bảo vệ cụm đầu nén và tuổi thọ máy.
• Bước 2: Không khí được lọc sẽ đưa vào máy nén khí trung tâm. Tại đây, thể tích khí bị thu nhỏ lại qua cơ cấu piston, trục vít, ly tâm, làm tăng áp suất nhanh chóng.
• Bước 3: Khí nén sau quá trình nén có nhiệt độ cao nên sẽ đi qua bộ làm mát để hạ nhiệt. Lúc này, hơi nước bắt đầu ngưng tụ và hạn chế ảnh hưởng đến các thiết bị xử lý phía sau.
• Bước 4: Khí nén được dẫn vào bình chứa để lưu trữ tạm thời. Bình chứa giúp cân bằng áp suất, giảm tình trạng máy nén phải khởi động liên tục.
• Bước 5: Từ bình chứa, khí nén tiếp tục đi qua máy sấy khí và hệ thống lọc nhiều cấp để loại bỏ hơi nước, dầu, tạp chất còn sót lại.
• Bước 6: Khí nén đã được xử lý sẽ di chuyển qua hệ thống đường ống dẫn khí đến từng khu vực làm việc.

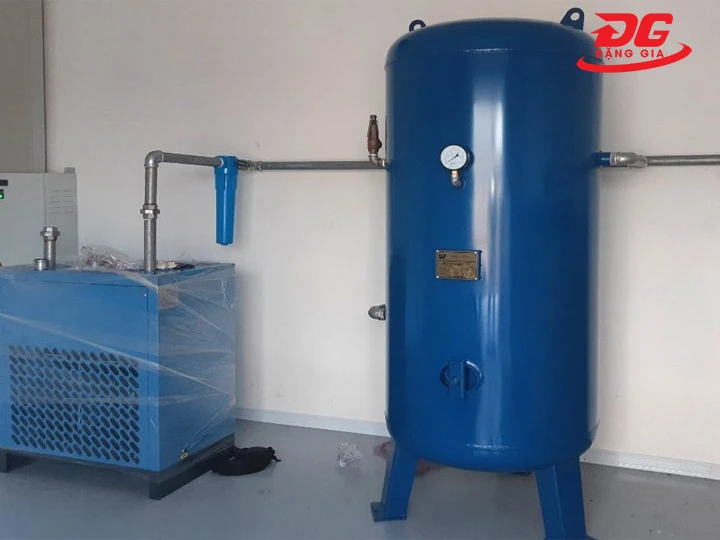

4. Vai trò và lợi ích khi đầu tư hệ thống máy nén khí công nghiệp

• Tự động hóa và tối ưu hiệu suất sản xuất

Khí nén công nghiệp có khả năng sinh công lớn, tốc độ phản hồi nhanh và áp suất ổn định. Nhờ đó, thiết bị đầu cuối như cánh tay robot, xilanh, máy CNC,... vận hành chuẩn xác.

Duy trì dòng chảy sản xuất không ngắt quãng nhờ máy nén khí trục vít kết hợp với bình tích áp lớn. Khả năng chịu tải giúp máy nén vận hành mượt mà, loại bỏ rủi ro giảm áp đột ngột.

• Bảo vệ an toàn lao động, phòng chống cháy nổ

Tại các vị trí sản xuất dễ xảy ra va đập, rung lắc hoặc tiếp xúc với chất lỏng, việc sử dụng thiết bị luôn tiềm ẩn nguy cơ rò rỉ, giật điện. Đối với ngành công nghiệp đặc thù như khai khoáng, sản xuất hóa chất,... khí nén là nguồn năng lượng không sinh tia lửa điện.

• Giảm chi phí vận hành và tiền điện hàng tháng

Nhờ tính đồng bộ kết hợp với máy nén khí trục vít biến tần, giảm 25 - 35% chi phí điện vận hành. Hệ thống đường ống dẫn khí được thiết kế tối ưu, sử dụng vật liệu chịu áp, giảm thiểu hiện tượng rò rỉ khí và tụt áp trên đường ống.

• Đảm bảo chất lượng thành phẩm và kéo dài tuổi thọ

Nhờ sự can thiệp của máy sấy khí và các cấp lọc chuyên sâu, dòng khí nén cấp đến thiết bị đầu cuối luôn khô ráo, sạch bụi. Khí nén không ngậm nước sẽ chặn đứng tình trạng han gỉ, ăn mòn các thiết bị cơ khí bên trong hay làm tắc nghẽn các van điện từ.

• Giảm áp lực chi phí bảo trì và sửa chữa rủi ro

Hệ thống được thiết kế bài bàn với đầy đủ các thiết bị bảo vệ như bộ làm mát, van an toàn, cảm biến giám sát,... Cảnh báo sẽ được tự động phát đi hoặc ngắt nếu có dấu hiệu bất thường. Đội ngũ kỹ thuật chủ động xử lý sự cố, tránh hỏng hóc dây chuyền.

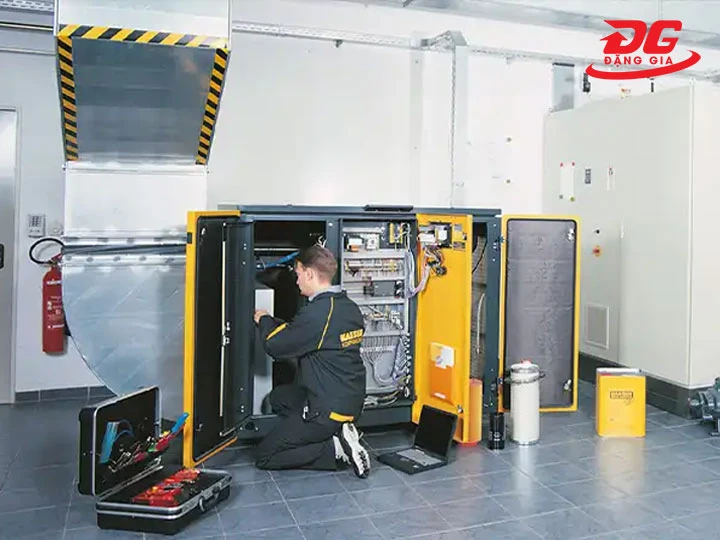

5. Quy trình lắp đặt hệ thống máy nén khí công nghiệp chuyên nghiệp

Lắp đặt hệ thống máy nén khí công nghiệp không đơn thuần là đặt máy vào vị trí và vận hành. Đây là một quy trình kỹ thuật tổng thể, đòi hỏi tính toán chính xác về công suất, lưu lượng, đường ống và khả năng mở rộng trong tương lai.

Bước 1: Thiết kế sơ đồ hệ thống khí nén

Sau khi thu thập dữ liệu, kỹ sư tiến hành thiết kế tổng thể hệ thống gồm vị trí đặt máy, sơ đồ bố trí máy sấy, bộ lọc; hướng đường ống, hệ thống kiểm soát nước. Đảm bảo dòng khí di chuyển ngắt nhất, giảm tổn hao áp suất, dễ bảo trì sau này.

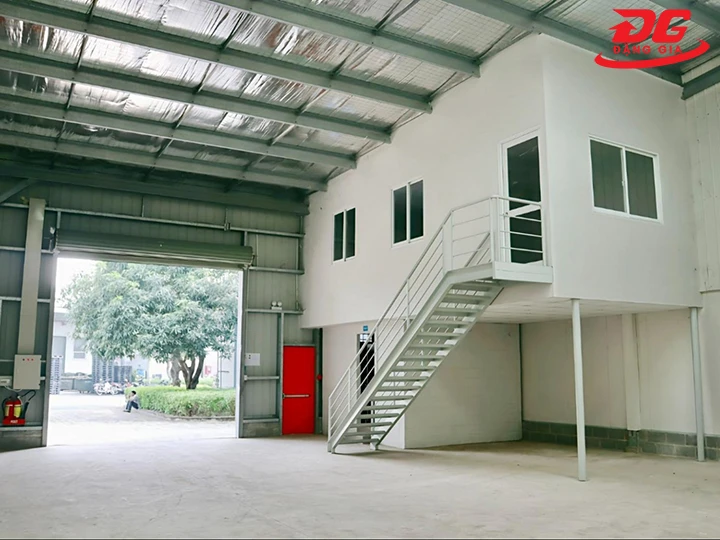

Bước 2: Chuẩn bị mặt bằng và hạ tầng kỹ thuật

Yêu cầu khu vực lắp đặt phải được chuẩn bị đúng tiêu chuẩn. Nền bê tông phẳng, chịu tải tốt; không gian thông thoáng, tản nhiệt hiệu quả. Có hệ thống cấp điện ổn định, bố trí đường ống thoát nước và chống rung. Khâu chuẩn bị mặt tốt sẽ giúp máy hoạt động êm, giảm ồn.

Bước 3: Lắp đặt thiết bị trung tâm hệ thống

Đội kỹ thuật tiến hành lắp đặt lần lượt các thiết bị chính theo sơ đồ thiết kế. Tất cả thiết bị phải được căn chỉnh chính xác, siết chặt kết nối và kiểm tra độ kín trước khi vận hành.

Bước 4: Thi công đường ống dẫn khí

Đường ống khí nén đóng vai trò như “mạch máu” của toàn hệ thống nên cần thi công đúng kỹ thuật. Đảm bảo lựa chọn vật liệu phù hợp, hạn chế co góc gấp gây tụ áp, thiết kế độ dốc để thoát nước, lắp van khóa và điểm bảo trì hợp lý.

Bước 5: Kiểm tra, chạy thử và hiệu chỉnh hệ thống

Sau khi hoàn thiện lắp đặt, hệ thống sẽ được vận hành thử nghiệm để kiểm tra rò rỉ khí, đo áp suất, hiệu chỉnh thông số vận hành,... Nhờ vậy sẽ phát hiện sớm lỗi kỹ thuật trước khi đưa vào hoạt động chính thức.

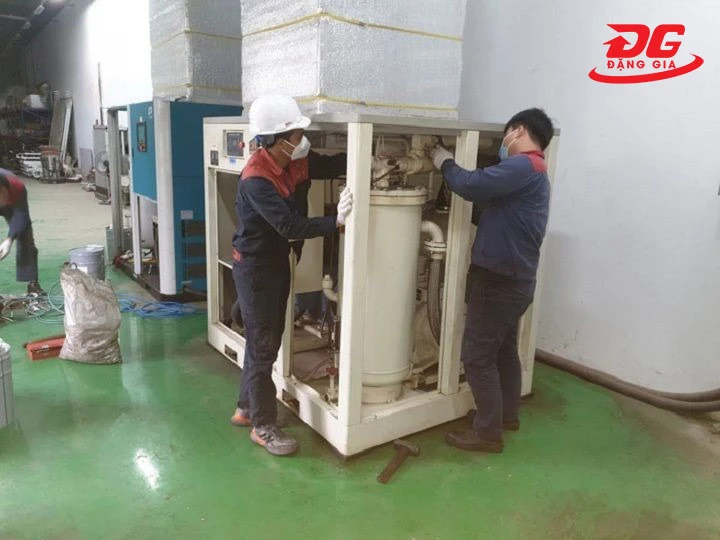

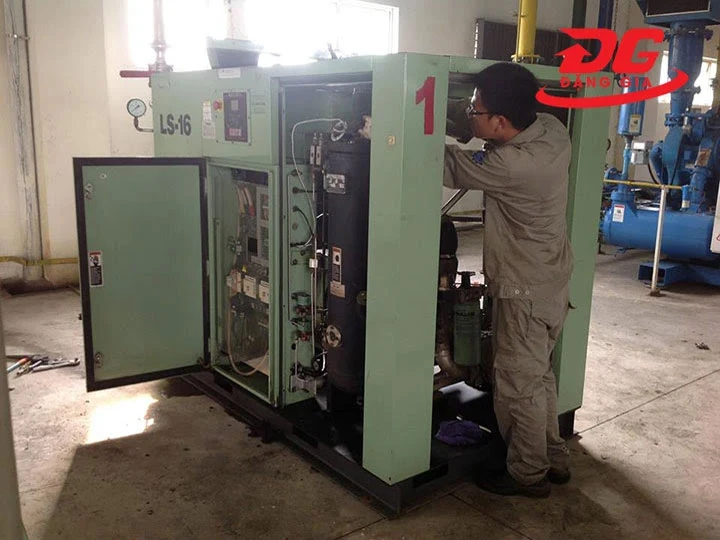

6. Bảo dưỡng hệ thống máy nén khí công nghiệp đúng cách

Hệ thống máy nén khí công nghiệp dù hiện đại đến đâu cũng không thể vận hành bền bỉ nếu thiếu bảo dưỡng định kỳ. Thực tế, hơn 70% sự cố khí nén không đến từ lỗi thiết bị mà xuất phát từ việc bảo trì không đúng thời điểm.

Dưới đây là các hạng mục bảo dưỡng quan trọng mà doanh nghiệp không nên bỏ qua.

• Theo dõi mức dầu bôi trơn, thay dầu đúng số giờ hoạt động.
• Dùng đúng loại dầu chuyên dụng để tránh nóng máy và mài mòn đầu nén.
• Làm sạch lọc gió đầu vào, kiểm tra lọc dầu và thay lõi lọc khi áp suất chênh lệch cao.
• Xả nước ngưng tụ trong toàn bộ hệ thống, ngăn ngừa han gỉ thiết bị đầu cuối.
• Đảm bảo máy sấy khí hoạt động liên tục cùng máy nén khí công nghiệp.
• Vệ sinh dàn nóng, dàn lạnh; theo dõi điểm sương khí nén để độ khô khí nén đạt chuẩn
• Check các mối nối, van khóa; siết lại hoặc thay gioăng tại điểm rò rỉ, giảm thất thoát khí nén gây lãng phí. Phát hiện sớm vị trí xì hơi bằng kiểm tra áp suất.
• Lập kế hoạch bảo dưỡng tổng thể định kỳ hàng ngày, hàng tuần, hàng tháng. Đại tu hệ thống theo số giờ vận hành tiêu chuẩn.

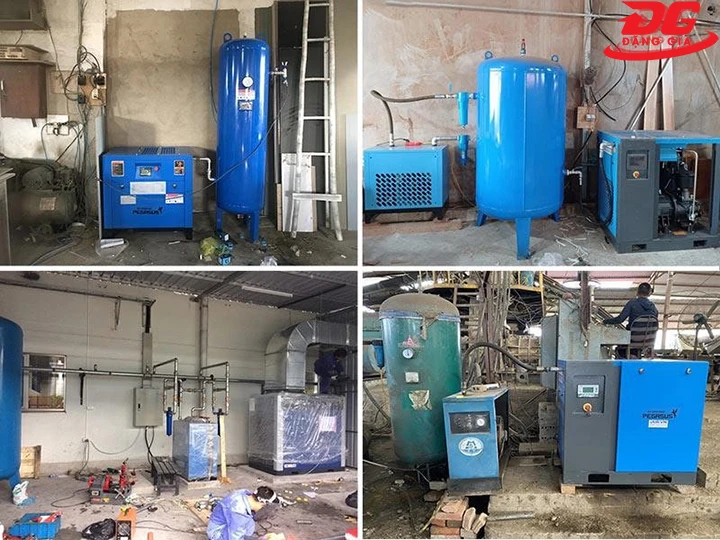

7. Đơn vị cung cấp & lắp đặt hệ thống máy nén khí công nghiệp uy tín
