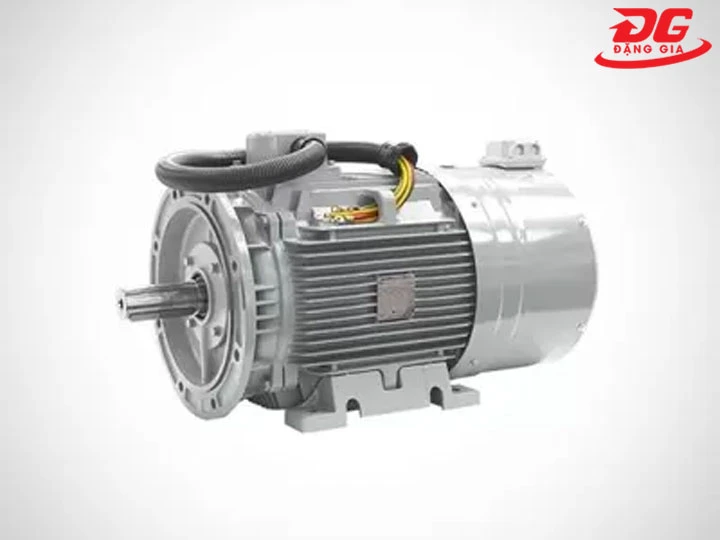

Động cơ máy nén khí là gì? Cấu tạo và nguyên lý hoạt động

Động cơ máy nén khí là bộ phận trung tâm, chịu trách nhiệm chuyển đổi điện năng thành cơ năng để tạo áp lực khí nén. Hiệu suất, độ bền và khả năng vận hành ổn định của máy phụ thuộc trực tiếp vào chất lượng động cơ. Với công nghệ ngày càng hiện đại, nhiều dòng máy nén khí hiện nay được trang bị động cơ tiết kiệm điện, tản nhiệt tốt và tuổi thọ cao, đáp ứng nhu cầu sử dụng lâu dài trong gia đình lẫn công nghiệp.

1. Động cơ máy nén khí là gì?

Động cơ máy nén khí là một thành phần cốt lõi trong hệ thống máy nén khí, chịu trách nhiệm cung cấp năng lượng cơ học để lái máy nén hoạt động.

Cụ thể, động cơ chuyển đổi năng lượng điện (thường từ nguồn điện lưới) thành năng lượng cơ học quay. Giúp máy nén khí hút không khí từ môi trường, nén nó lên áp suất cao hơn và lưu trữ hoặc sử dụng cho các mục đích công nghiệp, dân dụng như: bơm lốp xe, sơn phun, dụng cụ khí nén, hoặc hệ thống khí nén trong nhà máy.

Đặc điểm chính của động cơ máy nén khí:

• Loại động cơ phổ biến: Hầu hết các máy nén khí sử dụng động cơ điện không đồng bộ (induction motor), có thể là một pha (cho máy nhỏ, công suất thấp) hoặc ba pha (cho máy lớn, công suất cao). Một số loại cao cấp có thể dùng động cơ đồng bộ hoặc động cơ DC, nhưng ít phổ biến hơn do chi phí cao.
• Công suất: Thường dao động từ 0.5 HP (ngựa) đến hàng trăm HP, tùy thuộc vào kích thước máy nén. Ví dụ, máy nén khí gia đình thường dùng động cơ 1-2 HP, trong khi máy công nghiệp có thể lên đến 100 HP hoặc hơn.
• Nguồn điện: Hoạt động với điện áp 220V (một pha) hoặc 380V (ba pha), tần số 50/60 Hz.
• Ưu điểm: Độ bền cao, dễ bảo dưỡng, hiệu suất tốt (thường 80-90%), và có khả năng chịu tải nặng liên tục. Tuy nhiên, chúng có thể sinh nhiệt lớn khi hoạt động lâu, nên cần hệ thống làm mát.
• Ứng dụng: Được sử dụng rộng rãi trong các lĩnh vực như xây dựng, ô tô, sản xuất, y tế (máy nén khí y tế), và nông nghiệp. Động cơ phải đáp ứng tiêu chuẩn an toàn như IP để chống bụi và nước, và có thể tích hợp các tính năng bảo vệ như tự ngắt khi quá tải.

2. Cấu tạo cơ bản của động cơ máy nén khí

Động cơ máy nén khí thường là động cơ điện xoay chiều không đồng bộ, với cấu tạo bao gồm các phần chính: stato (phần tĩnh), rôto (phần quay), hệ thống làm mát, ổ trục, vỏ bảo vệ, và hệ thống khởi động. Dưới đây là mô tả chi tiết từng phần, dựa trên cấu tạo tiêu chuẩn của một động cơ điện dùng cho máy nén khí.

• Stato (Stator): Đây là phần cố định, hình trụ, được gắn cố định vào vỏ động cơ. Stato bao gồm lõi thép (làm từ các lá thép silic mỏng xếp chồng để giảm tổn hao từ trường) và các cuộn dây đồng (hoặc nhôm) quấn quanh lõi. Các cuộn dây này tạo ra từ trường quay khi có dòng điện xoay chiều chạy qua, giúp rôto quay.
• Rôto (Rotor): Đây là phần quay, nằm bên trong stato, kết nối với trục động cơ để truyền lực quay đến máy nén (thông qua dây đai, khớp nối hoặc trực tiếp). Rôto có hai loại chính: rôto lồng sóc với các thanh đồng hoặc nhôm ngắn mạch ở hai đầu, hoặc rôto quấn dây.

• Bộ làm mát: Động cơ máy nén khí sinh nhiệt lớn do tổn hao điện và ma sát, nên cần hệ thống làm mát để duy trì nhiệt độ hoạt động dưới 80-100°C (tùy loại). Bộ làm mát thường bao gồm các cánh tản nhiệt trên vỏ stato và rôto, hoặc hệ thống làm mát bằng chất lỏng (dầu hoặc nước) ở động cơ lớn.
• Quạt gió: Thường gắn trực tiếp lên trục rôto (quạt ly tâm hoặc hướng trục), tạo luồng gió thổi qua các khe hở để làm mát stato và rôto. Trong một số động cơ, quạt được đặt ở đầu động cơ với lưới bảo vệ.

• Ổ trục: Đây là các bộ phận hỗ trợ rôto quay mượt mà, giảm ma sát và rung động. Thường có hai ổ trục ở hai đầu trục: ổ bi hoặc ổ lăn, bôi trơn bằng mỡ hoặc dầu.
• Vỏ bảo vệ động cơ: Là lớp vỏ ngoài làm từ gang, nhôm hoặc thép, bao bọc toàn bộ stato, rôto và các bộ phận bên trong.

• Relay: Bao gồm relay bảo vệ quá tải, relay pha để phát hiện mất pha hoặc quá dòng, và relay thời gian để trì hoãn khởi động. Bảo vệ động cơ khỏi hỏng hóc do quá nhiệt, ngắn mạch hoặc mất cân bằng pha. Relay quá tải sử dụng bimeta để tự ngắt khi nóng.

3. Phân loại động cơ máy nén khí phổ biến

3.1 Theo nguồn điện sử dụng:

Phân loại này dựa trên loại điện áp và pha điện mà động cơ sử dụng, ảnh hưởng đến công suất, hiệu suất và ứng dụng thực tế.

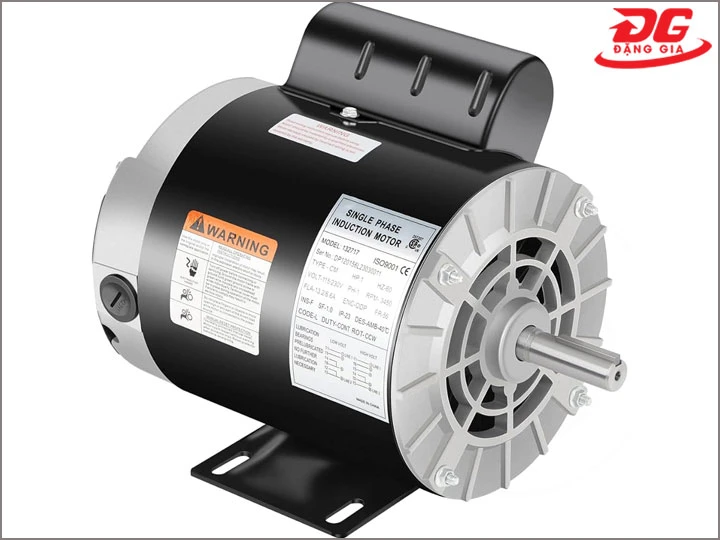

Động cơ máy nén khí 1 pha:

• Đặc điểm chính: Sử dụng nguồn điện xoay chiều 1 pha (thường là 220V-240V ở Việt Nam), phù hợp với hệ thống điện dân dụng. Động cơ này thường có cấu tạo đơn giản, bao gồm stator (phần cố định) và rotor (phần quay), với tụ điện khởi động để tạo từ trường quay ban đầu.
• Ưu điểm: Dễ lắp đặt, chi phí thấp, không yêu cầu hệ thống điện phức tạp. Công suất thường nhỏ (từ 0.5 HP đến 5 HP), phù hợp cho máy nén khí mini hoặc sử dụng gia đình, gara sửa chữa nhỏ.
• Nhược điểm: Hiệu suất thấp hơn so với loại 3 pha (khoảng 70-80%), dễ quá tải khi vận hành liên tục, tiếng ồn lớn hơn do rung động. Không phù hợp cho công suất lớn vì dòng khởi động cao có thể gây sụt áp lưới điện.
• Ứng dụng: Máy nén khí cho các công việc nhẹ như bơm lốp xe, sơn phun, thổi bụi trong hộ gia đình hoặc cửa hàng nhỏ. Ví dụ: Máy nén khí 1 pha của các hãng như Puma hoặc Fusheng.

Động cơ máy nén khí 3 pha:

• Đặc điểm chính: Sử dụng nguồn điện xoay chiều ba pha (thường 380V-400V), với ba cuộn dây stator lệch pha 120 độ, tạo từ trường quay mượt mà mà không cần tụ điện khởi động.
• Ưu điểm: Hiệu suất cao (lên đến 90-95%), vận hành êm ái, công suất lớn (từ 5 HP trở lên, có thể đạt hàng trăm HP), chịu tải tốt và tiết kiệm điện năng. Dòng khởi động thấp hơn, giảm nguy cơ hỏng hóc.
• Nhược điểm: Yêu cầu hệ thống điện 3 pha chuyên dụng, chi phí lắp đặt cao hơn, không phù hợp cho khu vực dân cư thiếu điện 3 pha.
• Ứng dụng: Máy nén khí công nghiệp lớn, như trong nhà máy sản xuất, xưởng cơ khí, bệnh viện hoặc hệ thống khí nén trung tâm. Ví dụ: Động cơ 3 pha trong máy nén khí Atlas Copco hoặc Ingersoll Rand.

3.2 Theo kiểu dẫn động:

Phân loại này tập trung vào cách truyền chuyển động từ động cơ đến đầu nén khí, ảnh hưởng đến độ bền, bảo dưỡng và hiệu suất.

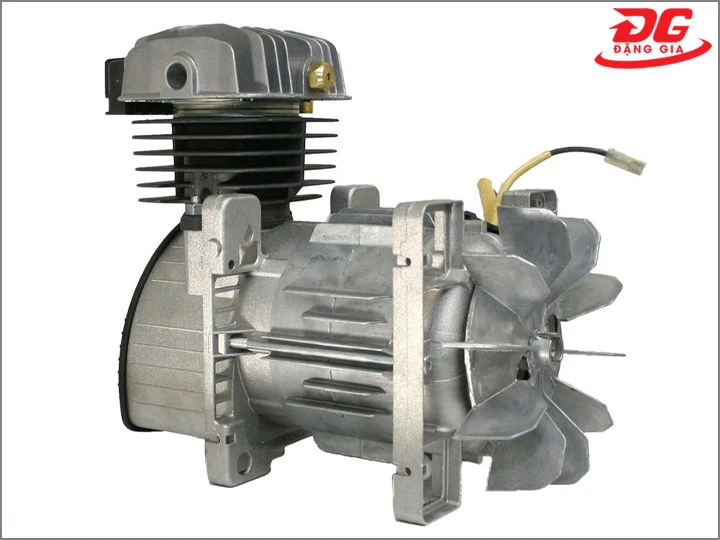

Động cơ trực tiếp:

• Đặc điểm chính: Động cơ được kết nối trực tiếp với đầu nén qua trục quay không có bộ phận trung gian. Tốc độ quay của động cơ và đầu nén là giống nhau (thường 1450-3000 vòng/phút).
• Ưu điểm: Hiệu suất truyền động cao (gần 100%), ít mất mát năng lượng, thiết kế gọn gàng, giảm tiếng ồn và rung động. Bảo dưỡng đơn giản vì ít bộ phận.
• Nhược điểm: Nếu động cơ hỏng, toàn bộ hệ thống phải dừng; khó điều chỉnh tỷ số truyền nếu cần thay đổi tốc độ.
• Ứng dụng: Phổ biến trong máy nén khí trục vít hoặc piston công suất trung bình, như máy nén khí di động hoặc cố định ở xưởng nhỏ.

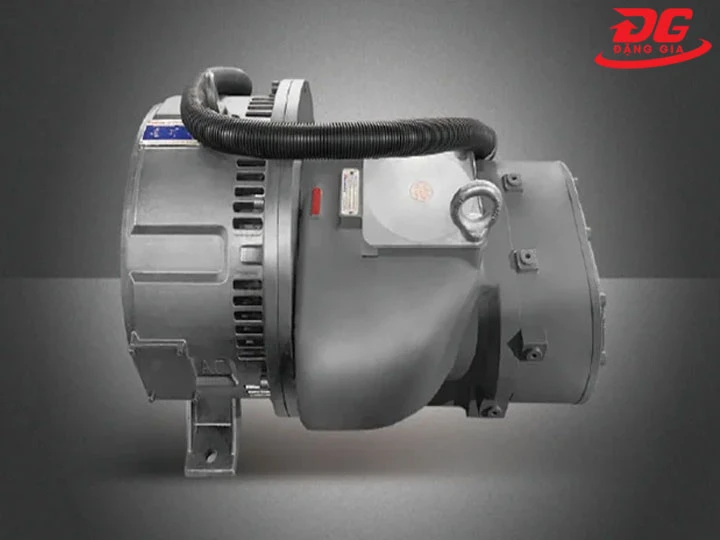

Động cơ gián tiếp (qua dây curoa, puly):

• Đặc điểm chính: Sử dụng dây đai và puli (ròng rọc) để truyền chuyển động từ động cơ đến đầu nén. Tỷ số truyền có thể điều chỉnh bằng cách thay đổi kích thước puli, cho phép thay đổi tốc độ quay (ví dụ: động cơ quay 1450 vòng/phút có thể truyền sang đầu nén 900 vòng/phút).
• Ưu điểm: Dễ bảo dưỡng (thay dây đai rẻ tiền), giảm chấn động từ đầu nén sang động cơ, linh hoạt điều chỉnh tốc độ. Chi phí sản xuất thấp hơn.
• Nhược điểm: Hiệu suất truyền động thấp hơn (khoảng 90-95% do ma sát), dây đai dễ mòn, cần kiểm tra định kỳ để tránh đứt. Tiếng ồn lớn hơn nếu dây đai lỏng.
• Ứng dụng: Thường dùng trong máy nén khí piston công suất lớn, hoặc hệ thống cần điều chỉnh tốc độ linh hoạt, như trong nông nghiệp hoặc xây dựng.

3.3 Theo loại máy nén:

Phân loại này dựa trên loại đầu nén mà động cơ hỗ trợ, vì mỗi loại máy nén có yêu cầu khác nhau về công suất, tốc độ và độ bền.

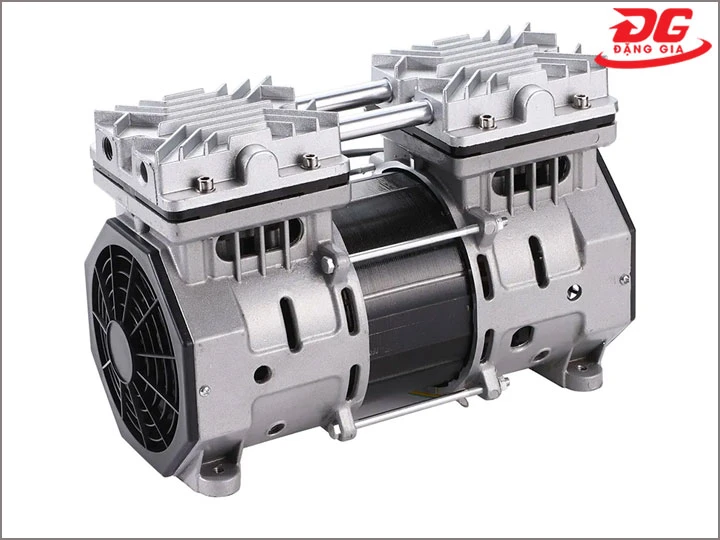

Động cơ cho máy nén piston:

• Đặc điểm chính: Động cơ cung cấp chuyển động quay để piston di chuyển tịnh tiến, nén khí trong xi-lanh. Thường là động cơ 1 pha hoặc 3 pha, tốc độ trung bình (900-1450 vòng/phút).
• Ưu điểm: Đơn giản, chi phí thấp, dễ sửa chữa. Công suất đa dạng từ nhỏ đến lớn.
• Nhược điểm: Tiếng ồn và rung động cao, hiệu suất thấp hơn so với loại khác.
• Ứng dụng: Máy nén khí piston cho gara ô tô, xưởng gỗ, hoặc sử dụng cá nhân.

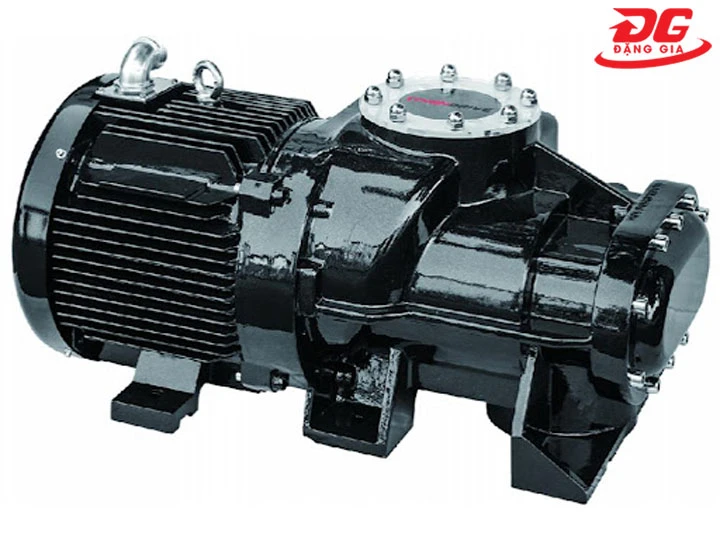

Động cơ cho máy nén trục vít:

• Đặc điểm chính: Động cơ quay liên tục để hai trục vít xoay ngược chiều, nén khí liên tục. Thường là động cơ 3 pha công suất cao (10 HP trở lên), tốc độ cao (3000 vòng/phút).
• Ưu điểm: Vận hành êm ái, hiệu suất cao, cung cấp khí nén ổn định mà không cần bình chứa lớn.
• Nhược điểm: Chi phí cao, yêu cầu bảo dưỡng dầu bôi trơn định kỳ.
• Ứng dụng: Hệ thống khí nén công nghiệp lớn, như nhà máy thực phẩm, dược phẩm hoặc sản xuất điện tử.

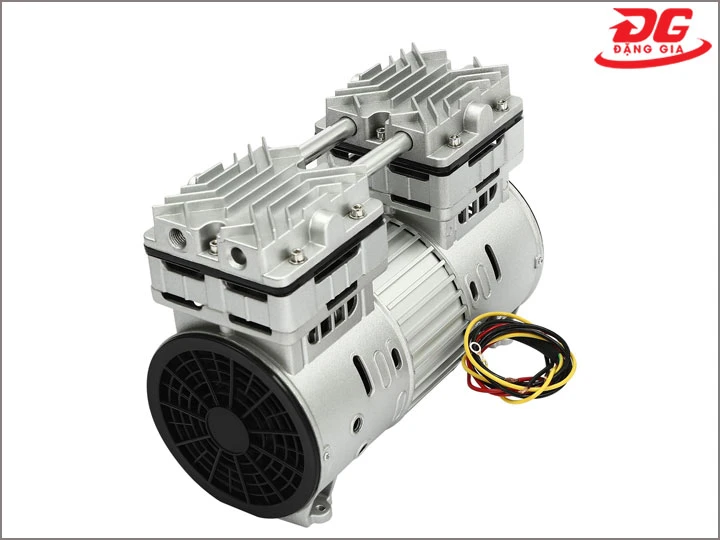

Động cơ cho máy nén không dầu:

• Đặc điểm chính: Động cơ hỗ trợ đầu nén không sử dụng dầu bôi trơn (oil-free), thường là loại piston hoặc scroll, với vật liệu tự bôi trơn như Teflon. Công suất nhỏ đến trung bình, tốc độ cao để giảm ma sát.
• Ưu điểm: Khí nén sạch, không lẫn dầu, an toàn cho thực phẩm và y tế. Bảo dưỡng ít hơn.
• Nhược điểm: Độ bền thấp hơn (do ma sát cao), công suất hạn chế, giá thành cao.
• Ứng dụng: Máy nén khí cho phòng thí nghiệm, nha khoa, bệnh viện hoặc ngành thực phẩm.

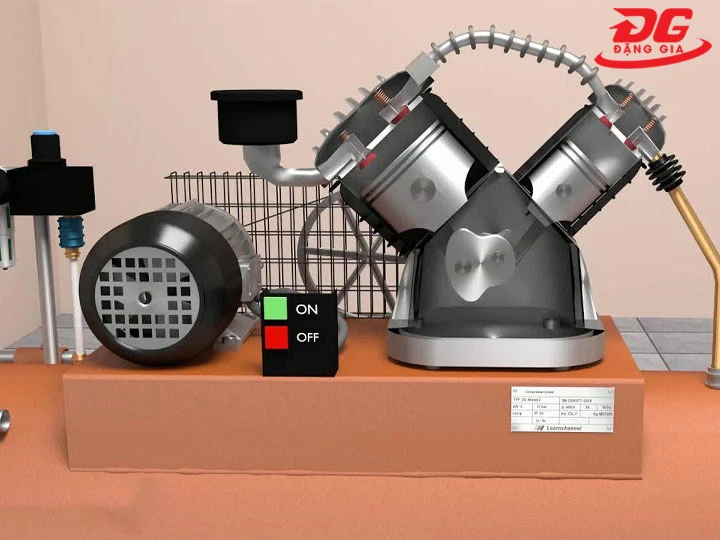

4. Nguyên lý hoạt động của động cơ máy nén khí

* Cách động cơ tạo chuyển động quay

• Cấu tạo cơ bản: Động cơ gồm stator (cuộn dây cố định) và rotor (lõi sắt quay). Khi cấp điện, dòng điện chạy qua cuộn stator tạo ra từ trường với tốc độ đồng bộ (ví dụ: 1500 vòng/phút cho tần số 50Hz).
• Quá trình tạo quay: Từ trường xoay tương tác với rotor, gây ra dòng điện cảm ứng trong rotor, tạo lực từ trường đẩy rotor quay theo. Tốc độ rotor luôn chậm hơn tốc độ từ trường khoảng 2-5% để duy trì dòng cảm ứng.
• Khởi động: Với loại 1 pha, sử dụng tụ điện để tạo pha lệch; loại 3 pha tự khởi động nhờ pha lệch tự nhiên. Điều này đảm bảo động cơ quay mượt mà mà không cần cơ cấu khởi động phức tạp.

* Quá trình truyền năng lượng đến đầu nén

• Từ động cơ đến đầu nén: Năng lượng cơ học từ rotor được truyền qua trục quay. Trong kiểu trực tiếp, trục động cơ nối thẳng với đầu nén (piston hoặc trục vít). Trong kiểu gián tiếp, năng lượng truyền qua puli và dây đai, với tỷ số truyền điều chỉnh để phù hợp tải.
• Chuyển đổi năng lượng: Điện năng → Từ trường → Cơ năng quay → Nén khí. Đầu nén sử dụng chuyển động quay để tạo áp suất: piston tịnh tiến nén khí, trục vít xoay nén liên tục. Hiệu suất tổng thể khoảng 70-90%, mất mát chủ yếu do nhiệt và ma sát.

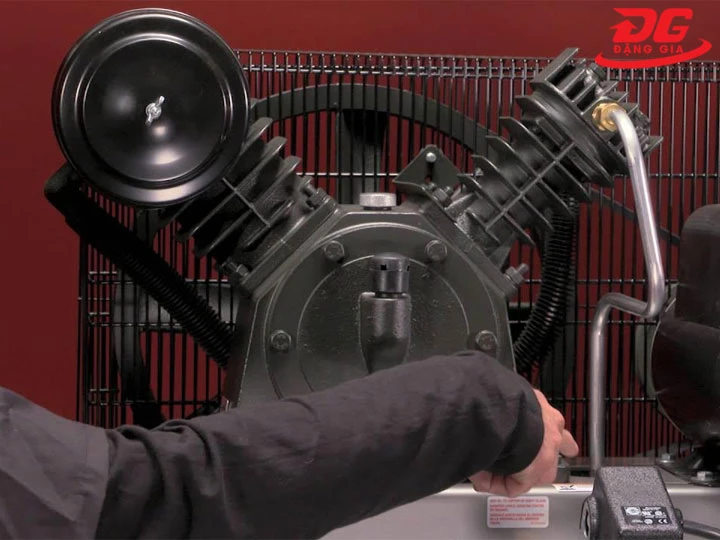

• Hệ thống điều khiển: Biến tần có thể điều chỉnh tốc độ động cơ để tối ưu hóa năng lượng, giảm tiêu thụ điện khi tải thấp.

5. Các yếu tố ảnh hưởng đến hiệu suất của động cơ máy nén khí

Hiệu suất của động cơ máy nén khí (thường là động cơ điện hoặc động cơ đốt trong) được quyết định bởi khả năng chuyển đổi năng lượng đầu vào thành công cơ học hữu ích, với hệ số hiệu suất (COP) hoặc hiệu suất tổng thể thường dao động từ 70-95% tùy loại.

Dưới đây là phân tích cụ thể từng yếu tố:

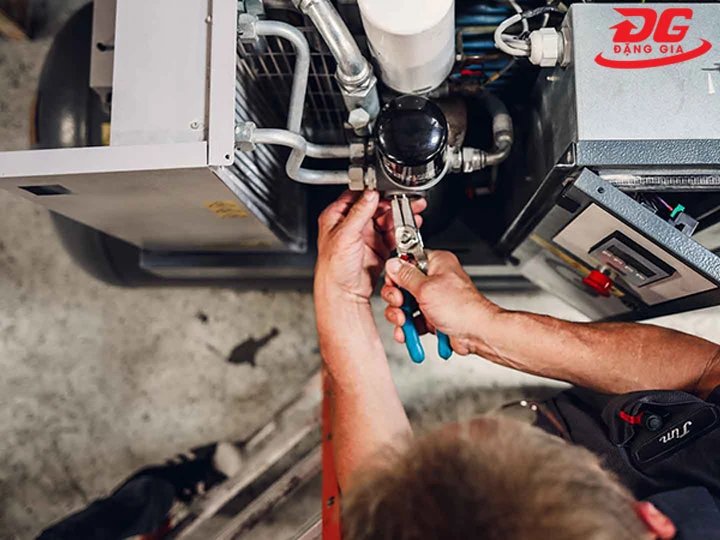

• Bảo dưỡng, bôi trơn và làm mát động cơ: Bảo dưỡng định kỳ (mỗi 500-2000 giờ chạy) bao gồm thay dầu bôi trơn, vệ sinh lọc gió/bụi. Dầu bôi trơn kém chất lượng hoặc thiếu gây ma sát tăng, giảm hiệu suất 5-15% và nóng bearing. Hệ thống làm mát (quạt gió hoặc nước) phải đảm bảo nhiệt độ hoạt động <80-90°C; nếu tắc nghẽn, hiệu suất giảm do giãn nở nhiệt làm khe hở rotor-stator thay đổi, tăng tổn hao sắt. Thiếu bảo dưỡng có thể làm giảm tuổi thọ từ 20.000 giờ xuống còn 5.000 giờ.
• Tình trạng tải và môi trường làm việc: Tải không ổn gây tổn hao năng lượng: Overload làm dòng điện tăng, sinh nhiệt; underload giảm hiệu suất do tổn hao không tải chiếm 20-30% công suất. Môi trường bụi bẩn, ẩm ướt (>80% RH) hoặc nhiệt độ cao (>40°C) làm giảm cách điện, tăng rủi ro chập cháy, hiệu suất giảm 10-25%. Ví dụ: Trong môi trường dầu mỡ, bụi bám làm giảm trao đổi nhiệt, buộc động cơ chạy lâu hơn để đạt cùng áp suất khí.
