Bình ngưng tụ là gì? Cấu tạo, Nguyên lý, Phân loại chi tiết

Bình ngưng tụ tạo ra môi trường trung gian, giúp hỗ trợ quá trình trao đổi nhiệt giữa môi gas và chất làm mát từ bên ngoài (nước, không khí). Thiết bị này không vận hành độc lập mà liên kết chặt với nhiều thành phần khác như: dàn lạnh, máy nén, van tiết lưu, tháp giải nhiệt,...

1. Khái niệm bình ngưng tụ

Bình ngưng tụ (dàn nóng) là một bộ phận trong hệ thống làm lạnh. Có nhiệm vụ giải nhiệt cho môi gas, giúp chuyển hóa thành phần này từ dạng hơi sang dạng lỏng.

Bạn có thể bắt gặp bình ngưng tụ trong tủ lạnh, điều hòa, kho lạnh, nhà máy sản xuất đá,....

Dàn lạnh không hoạt động độc lập mà liên kết chặt chẽ với dàn nóng, môi gas, máy nén khí, van tiết lưu,... trong hệ thống chung.

Môi gas khi đưa đến dàn nóng sẽ được làm mát bằng nước, không khí hoặc phức hợp 2 thành phần này. Hoạt động của dàn nóng giúp môi gas phục hồi nhanh trạng thái lỏng trước khi quay trở lại dàn lạnh (dàn bay hơi) để thực hiện nhiệm vụ của mình.

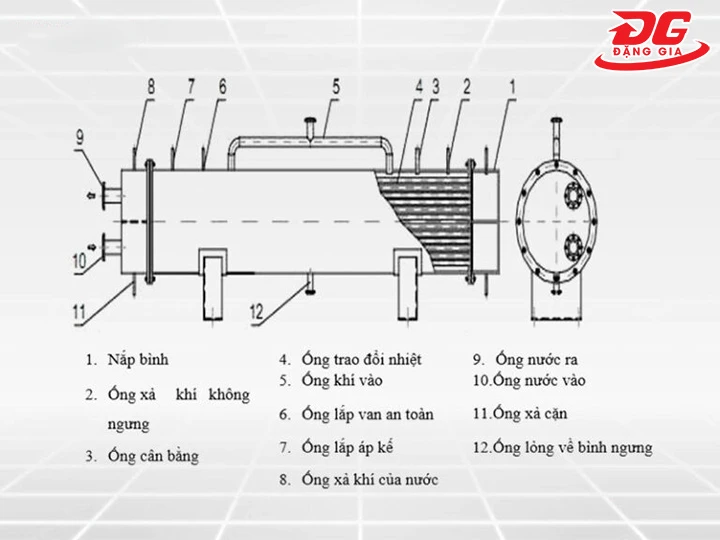

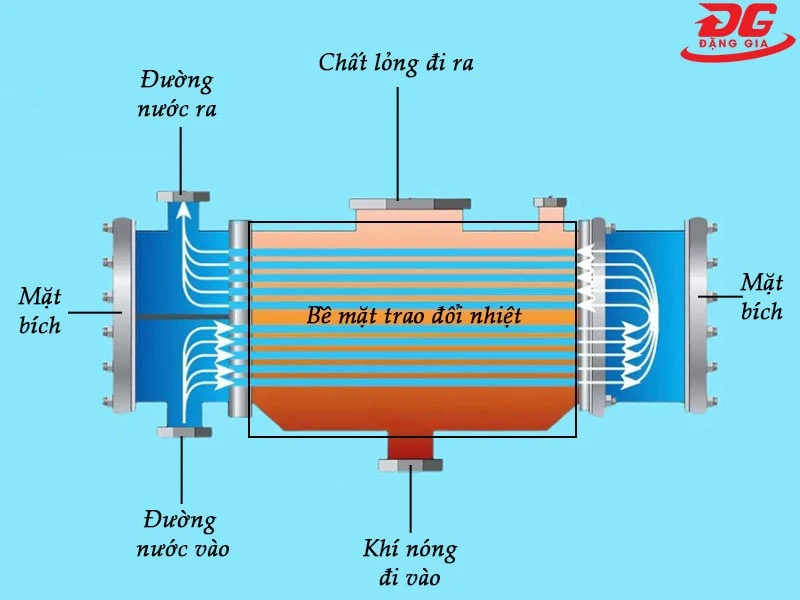

2. Cấu tạo cơ bản của bình ngưng tụ

2.1 Vỏ bình

Vỏ bình là chi tiết nằm ở ngoài cùng, được gia công bằng thép, có nhiệm vụ bao bọc, bảo vệ cho cụm trao đổi nhiệt ở bên trong.

Chi tiết này thường có dạng hộp hoặc hình trụ, setup thêm các tai treo, giá đỡ để liên kết chặt với các bộ phận khác khi lắp trong hệ thống chung.

Đặc tính nổi bật của vỏ bình là chịu áp và chịu nhiệt tốt, ít bị ảnh hưởng khi có tác động của ngoại lực. Đặc biệt thân vỏ hàn đính chắc chắn nên có độ kín cao, không để môi gas chảy ra ngoài.

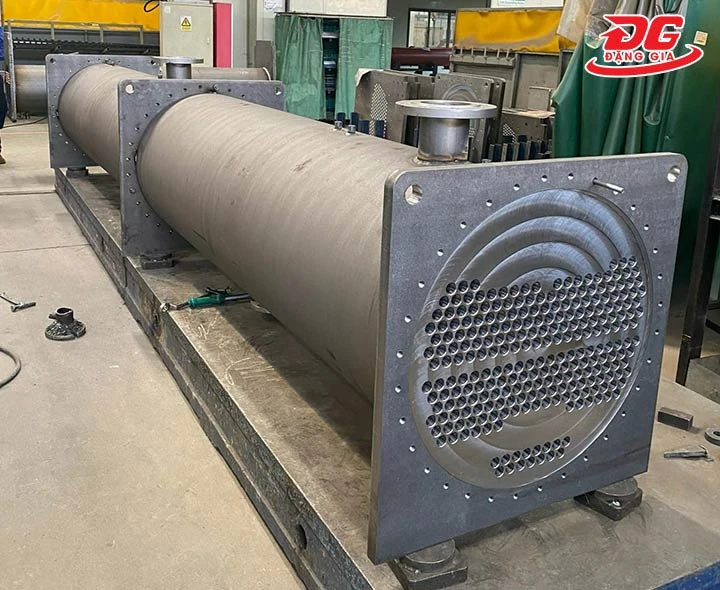

2.2 Ống trao đổi nhiệt

Ống trao đổi nhiệt nằm ở bên trong vỏ bình, có thiết kế dạng ống chùm, ống xoắn hoặc ống thẳng (tùy phiên bản). Thân ống được làm bằng chất liệu đồng hoặc nhôm, dẫn nhiệt cực tốt, hỗ trợ tích cực vào quá trình trao đổi nhiệt.

Ống trao đổi nhiệt là nơi dẫn truyền môi chất lạnh đi qua bình ngưng tụ, Phía ngoài ống được bao bọc bởi nước hấp thụ nhiệt hoặc không khí.

Khi tiếp xúc gần với nước mát, không khí có nền nhiệt thấp, môi gas sẽ hạ nhiệt nhanh, chuyển từ dạng hơi sang dạng lỏng chỉ sau ít phút.

2.3 Cánh tản nhiệt / áo nước

Cánh tản nhiệt được tích hợp bên ngoài của ống trao đổi nhiệt bằng nhôm/đồng. Nhiệm vụ của bộ phận này là tối ưu diện tích tiếp xúc không khí/nước mát, giúp quá trình tản nhiệt diễn nhanh.

Áo nước chỉ có ở bình ngưng tụ giải nhiệt bằng nước. Bộ phận này nằm bao quanh ống trao đổi nhiệt, đưa nước mát tới bình ngưng rồi dẫn nước nóng ra bên ngoài. Nhờ vậy, dàn nóng luôn vận hành ổn định, làm lạnh môi gas với hiệu suất cao và liên tục.

2.4 Cửa vào - cửa ra môi chất

Cửa vào là nơi môi gas nóng dạng hơi, áp suất cao đi từ máy nén vào bình ngưng. Bộ phận này có khả năng chịu nhiệt, vận hành nhịp nhàng, hỗ trợ tích cực vào quá trình giải nhiệt.

Cửa ra là nơi môi gas đã được hóa lỏng đi ra khỏi bình ngưng. Bộ phận này thường được nối thông với van tiết lưu để hạ nhiệt, hạ áp sâu hơn trước khi dẫn môi gas lỏng về dàn lạnh.

2.5 Vật liệu chế tạo

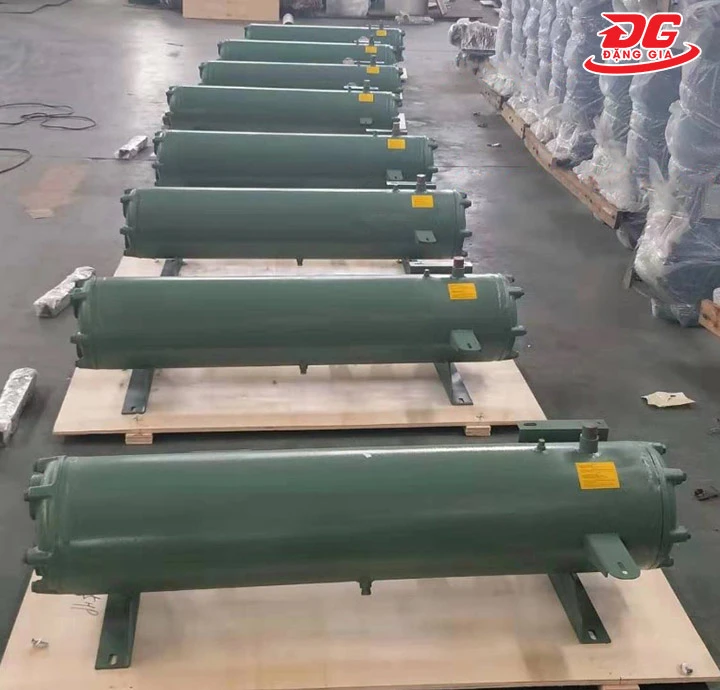

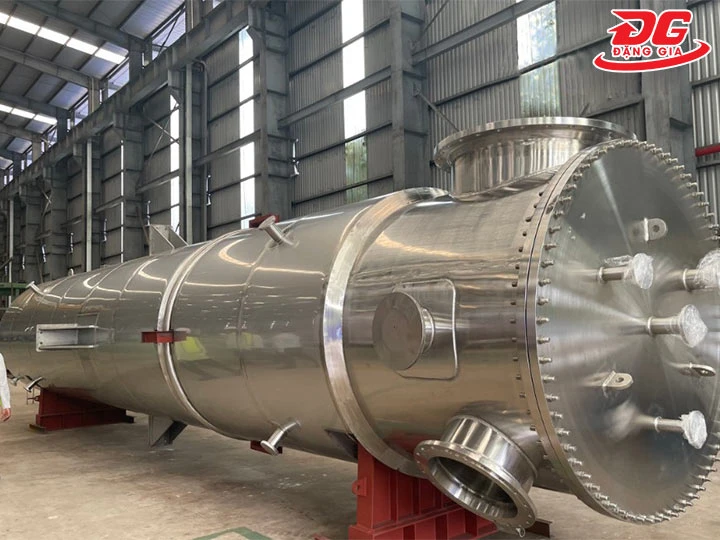

Vật liệu phổ biến cấu tạo nên bình ngưng (dàn nóng) là đồng, nhôm và thép.

• Đồng: Thường được dùng để gia công ống trao đổi nhiệt, có đặc tính dẫn truyền nhiệt cực tốt, chống ăn mòn hiệu quả, bền với áp lực cao.
• Nhôm: Cũng là 1 trong những vật liệu chuyên dùng để sản xuất ống trao đổi nhiệt, cánh tản nhiệt. Ưu điểm của lựa chọn này là siêu nhẹ, truyền nhiệt nhanh, dễ lên phom thành phẩm.
• Thép: Là thành phần không thể thiếu khi chế tạo áo nước, vỏ bình ngưng. Vật liệu này có độ bền cơ học và độ bền hóa học đều cao, giữ phom tốt trong mọi điều kiện làm việc.

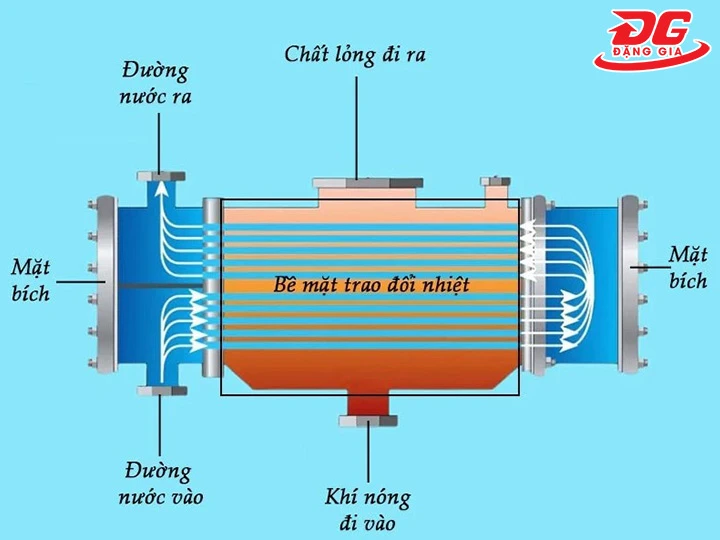

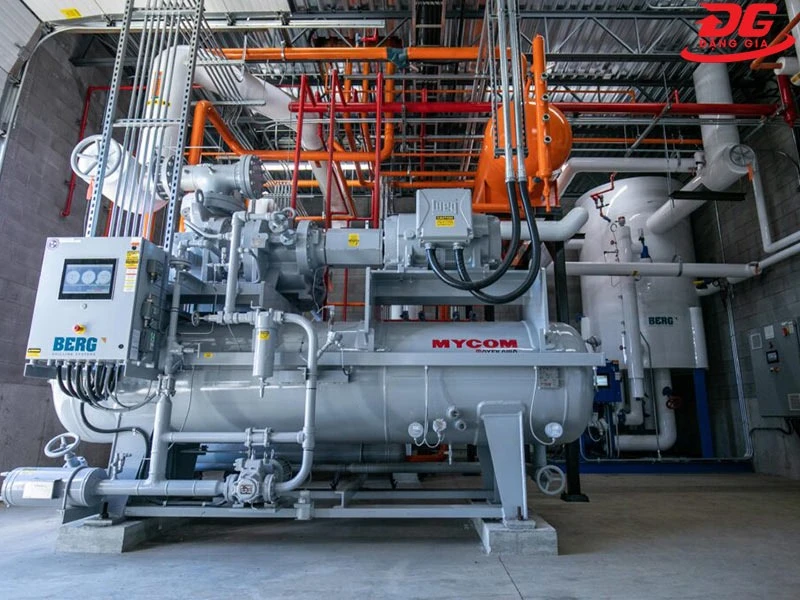

3. Nguyên lý hoạt động của bình ngưng tụ

Để hiểu rõ nguyên lý làm việc của bình ngưng, cần nắm vững diễn tiến quá trình trao đổi nhiệt và biến đổi trạng thái của môi gas. Cụ thể như sau:

Quá trình trao đổi nhiệt:

• Môi gas dạng hơi (có nền nhiệt cao, áp suất cao) sau khi ra khỏi máy nén sẽ được đưa vào ống trao đổi nhiệt của bình ngưng.
• Tại đây, môi gas trao đổi nhiệt gián tiếp với khí mát/nước mát nên ngoài thông qua thành ống.
• Kết quả là nước/khí nhận nhiệt, nóng dần lên còn hơi gas sẽ được làm mát nhanh chóng.

Chuyển đổi từ hơi sang lỏng:

• Khi hơi gas hạ nhiệt, hiện tượng ngưng tụ sẽ xảy ra. Lúc này, sẽ chuyển đổi từ dạng hơi sang dạng lỏng, sau đó được đưa tới van tiết lưu để hạ nhiệt, hạ áp.

Môi chất thường được sử dụng:

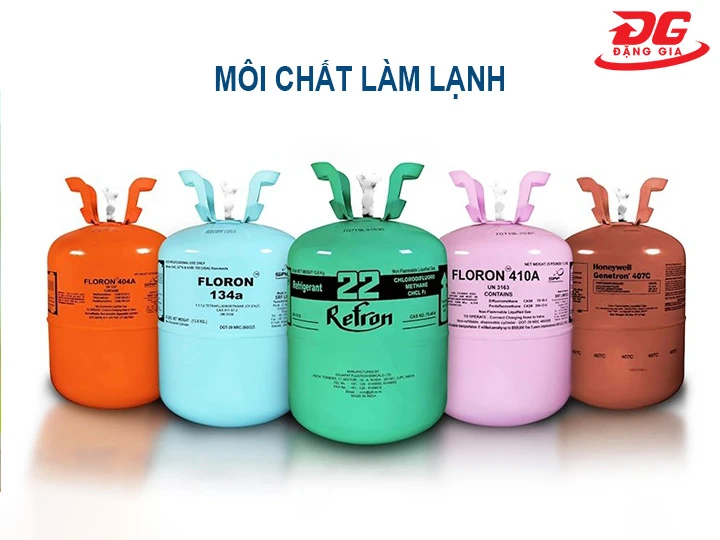

• Để duy trì hoạt động, máy thường dùng các loại môi chất lạnh như R22, R134a, R410A, R32,...
• R22 càng ngày càng được hạn chế vì ảnh hưởng xấu tới môi trường,
• R134a thường được tìm thấy trong máy hút ẩm, tủ lạnh.
• R410A, R32 rất dễ bắt gặp trong các hệ thống làm lạnh, điều hòa không khí.

Các yếu tố ảnh hưởng đến hiệu suất ngưng tụ:

• Nhiệt độ môi trường ngoài
• Ngoài ra, lưu lượng gió/nước
• Cấu tạo, kích thước và diện tích bề mặt ống ống trao đổi nhiệt, cánh tản nhiệt.
• Độ sạch của bề mặt trao đổi nhiệt (ống đồng).
• Loại môi gas tích hợp
• Áp suất làm việc của hệ thống.

4. Các loại bình ngưng tụ phổ biến trên thị trường

4.1. Phân loại theo kiểu cách lắp đặt

Dựa vào cách thức lắp đặt dàn ngưng tụ, bạn có thể phân chia dòng sản phẩm này thành 2 nhóm cơ bản:

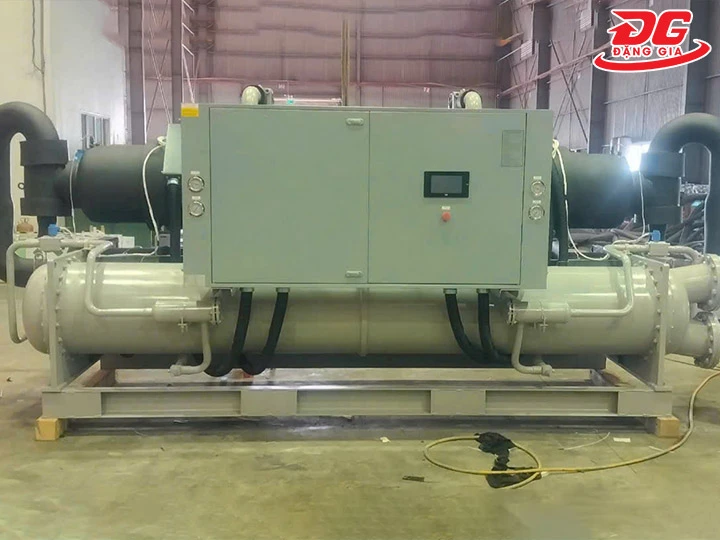

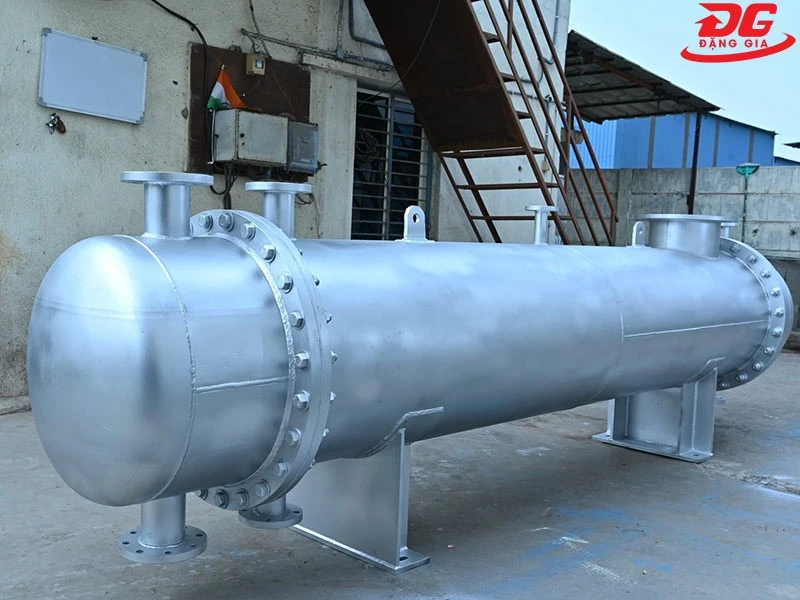

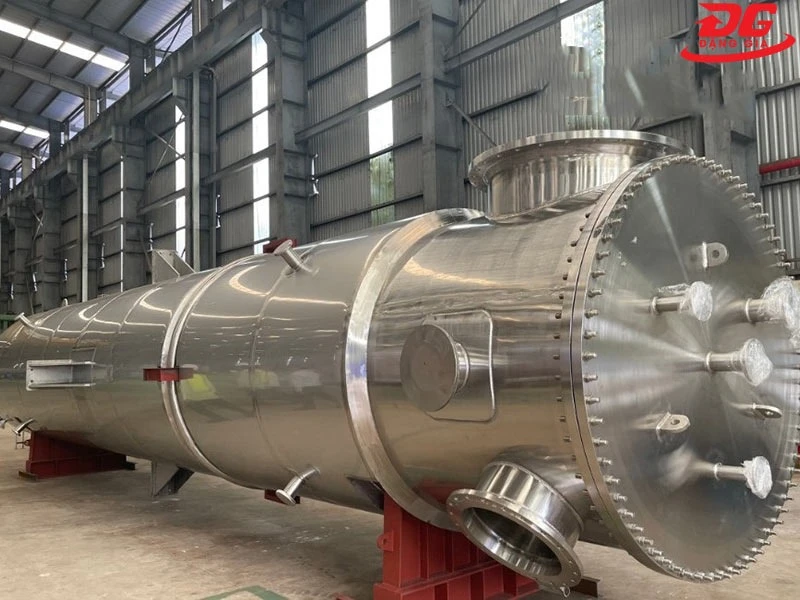

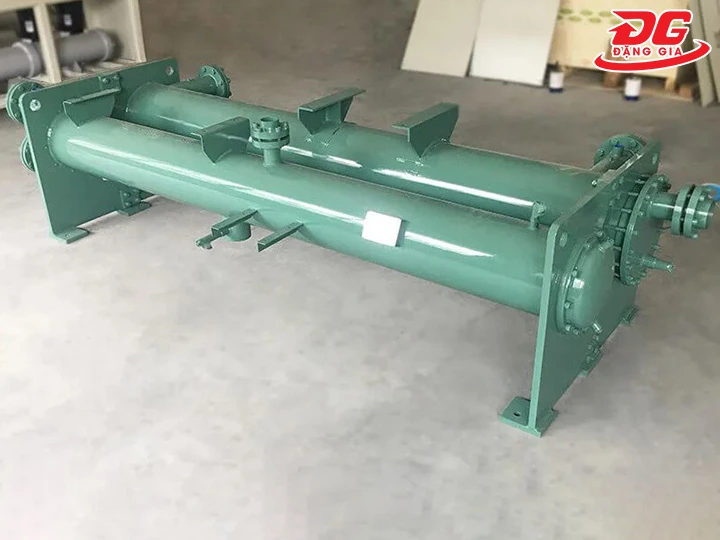

Bình có ống chùm nằm ngang:

• Dễ tìm thấy trong môi trường thực tiễn, có kết cấu cân bằng, chắc chắn, dễ vệ sinh và lắp đặt.
• Có hiệu suất tản nhiệt cực cao, giúp môi gas ngưng tụ nhanh, rút ngắn chu kỳ tuần hoàn trong hệ thống làm lạnh.
• Thường được setup ở nơi rộng, thoáng, không bị giới hạn về diện tích lắp đặt.

Bình có ống chùm dạng thẳng đứng:

• Thân bình được bố trí vuông góc với nền sàn đặt để.
• Tiết kiệm diện tích tối đa, có thể vận chuyển với số lượng lớn
• Lắp đặt tương đối khó, cần đến yếu tố kỹ thuật cao; hiệu suất trao đổi nhiệt thường thấp hơn bình có thiết kế nằm ngang.

4.2. Phân loại theo thành phần hỗ trợ làm lạnh

Dựa vào thành phần hỗ trợ làm lạnh, bạn có thể phân chia bầu ngưng tụ thành ba dạng cơ bản sau:

Làm mát bằng không khí:

• Dùng khí có nền nhiệt thấp để làm ngưng tụ môi chất lạnh. Dòng sản phẩm này có ưu điểm là dễ setup, phí đầu tư không cao, giải nhiệt nhanh, vận hành đơn giản.

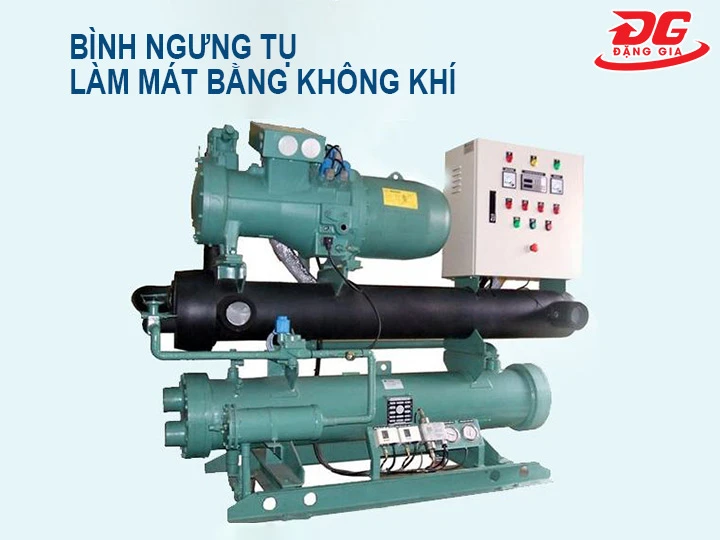

• Hiệu quả ngưng tụ phụ thuộc nhiều vào môi trường bên ngoài. Dòng bình này thường có mặt trong môi trường dân dụng (máy điều hòa, máy hút ẩm, tủ lạnh gia đình,....)

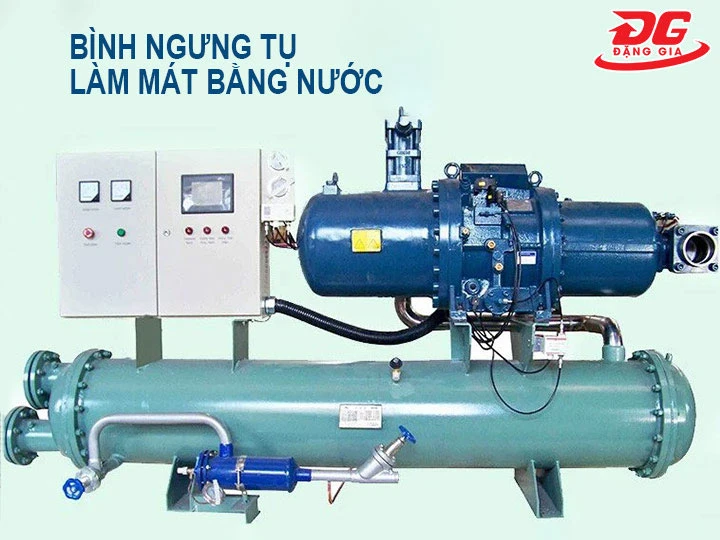

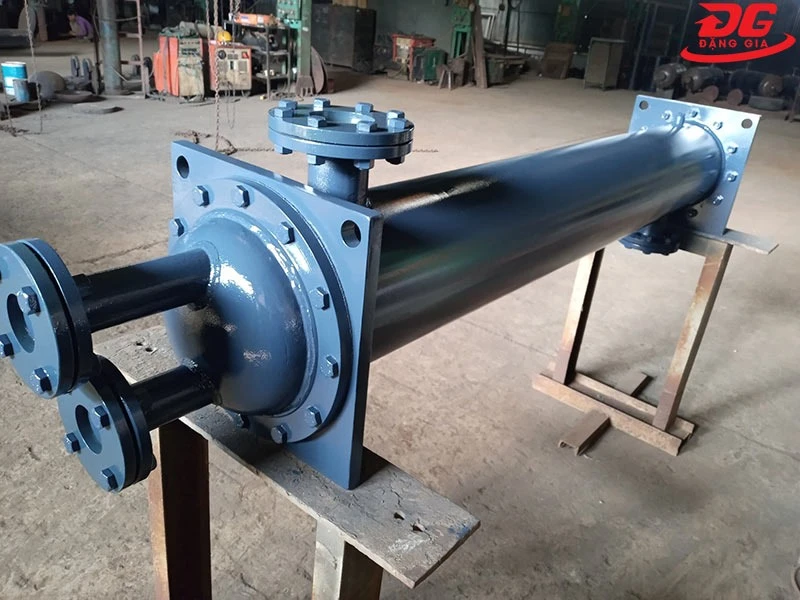

Làm mát bằng nước:

• Sử dụng nước mát để giảm nhiệt độ của môi chất lạnh, biến chúng từ dạng hơi sang dạng lỏng.
• Nước thường được cấp từ tháp giải nhiệt và đi theo vòng tuần hoàn kín. Đảm bảo quá trình ngưng tụ môi chất lạnh diễn ra liên tục.
• Có tính ứng dụng cao trong môi trường công nghiệp (vận hành kho lạnh, nhà máy sản xuất đá, duy trì hoạt động của hệ thống điều hòa trung tâm,...)

Bầu ngưng tụ bay hơi:

• Làm ngưng tụ môi gas nhờ sự hỗ trợ của cả nước và không khí. Kiểu thiết kế thông minh này giúp giảm tải cho cả hệ thống tuần hoàn nước và tuần hoàn phí, cắt giảm đáng kể lượng nước hao hụt khi vận hành.
• Bình trao đổi nhiệt với hiệu suất cao và bền bỉ, phù hợp với môi trường sản xuất liên tục.
• Khi sử dụng cần chú ý đến khâu làm sạch, xử lý nước và bảo dưỡng . Nhằm hạn chế tối đa tình trạng tắc nghẽn, giảm lưu lượng do nhiễm bẩn.

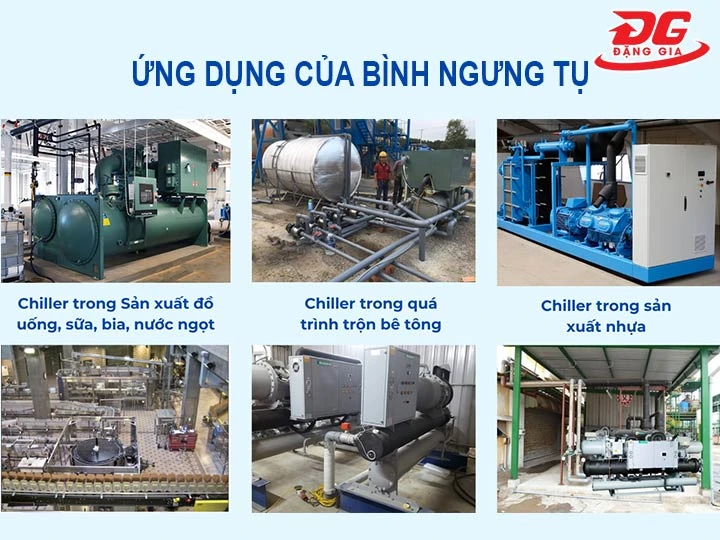

5. Ứng dụng phổ biến trong thực tế của bình ngưng tụ

Bình ngưng có môi trường làm việc đa dạng và linh hoạt, phát huy tốt vai trò giải nhiệt trong nhiều điều kiện vận hành, cụ thể như sau:

• Máy lạnh/điều hòa không khí: Làm ngưng tụ và tái sinh môi gas dạng lỏng, giúp khép kín vòng tuần hoàn của môi chất lạnh, hỗ trợ tích cực vào quá trình hạ nhiệt.
• Điều hòa thương mại: Giải nhiệt và rút ngắn chu kỳ hoạt động của môi gas trong hệ thống điều hòa trung tâm. Giúp các nhà hàng/khách sạn/trung tâm thương mại/tòa nhà văn phòng duy trì được nền nhiệt lý tưởng.
• Hệ thống chiller: Là bộ phận thiết yếu trong hệ thống giải nhiệt gió/nước, có tính ứng dụng cao trong môi trường bệnh viện, trường học, nhà xưởng,...
• Kho bảo quản: Hỗ trợ quá trình làm mát, bảo quản thực phẩm, thủy sản, nông sản trong nhiều ngày liên tục.
• Hệ thống hút ẩm: Làm ngưng tụ nhanh hơi ẩm dư thừa thành nước, giúp không gian sinh hoạt/làm việc trở nên khô mát, an toàn.
• Container lạnh/tàu biển: Góp mặt trong hệ thống bảo quản hàng hóa cần cấp đông, giữ lạnh trong thời gian dài.

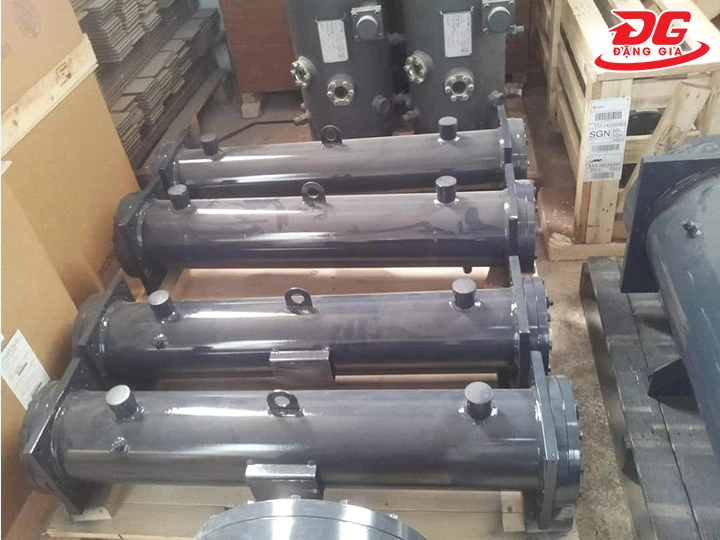

6. Cách lựa chọn bình ngưng tụ phù hợp nhất

Để chọn được loại bình ngưng tụ chất lượng VIP, làm được việc, sử dụng an toàn, hãy chú ý đến 4 điểm dưới đây:

Dựa theo công suất hệ thống:

• Xác định chuẩn công suất lạnh của hệ thống theo đơn vị kW, RT hoặc HP tùy model.
• Tiếp theo, lựa bình ngưng có năng lực giải nhiệt lớn hơn 20% công suất máy nén để vận hành hệ thống.
• Nếu hệ thống có công suất nhỏ đến vừa thì chọn bình ngưng làm mát bằng gió.
• Nếu công suất lớn và cần vận hành liên tục thì lựa bình ngưng làm mát bằng nước hoặc nước + không khí.

Điều kiện môi trường lắp đặt:

• Nếu cần setup hệ thống làm mát trong không gian hẹp, lưu thông gió kém thì không nên dùng bình giải nhiệt gió.
• Nếu môi trường thoáng khí, lắp đặt hệ thống làm mát ở khu vực ngoài trời thì bình giải nhiệt gió và bay hơi là lựa chọn ưu tiên.
• Nếu môi trường có nền nhiệt cao, tải nhiệt lớn thì dùng bình giải nhiệt nước để tối ưu hiệu suất.

Dựa theo nguồn nước/không khí sẵn có:

• Trong khu vực lắp đặt, nguồn nước đầu vào có chất lượng và trữ lượng đảm bảo, lưu thông ổn định thì nên chọn bình ngưng giải nhiệt nước/
• Nếu cần bố trí thiết bị ở nơi khan hiếm nước thì ưu tiên các loại bình giải nhiệt bằng gió.
• Nếu muốn hệ thống vận hành ổn định nhưng linh hoạt, ít lệ thuộc vào môi trường ngoài thì nên chọn bình ngưng dạng bay hơi.

Dựa theo chi phí đầu tư/vận hành:

• Khi kinh phí đầu tư không cao, bạn nên lắp đặt bình giải nhiệt bằng gió để giảm gánh nặng tài chính.
• Nếu đủ tiềm năng kinh tế, cần hạ nhiệt sâu, sử dụng lâu dài thì ưu tiên lựa chọn bình giải nhiệt nước.
• Nếu cần tối ưu cả chi phí và hiệu suất tản nhiệt, tiết kiệm năng lượng lâu dài thì bình ngưng bay hơi mới là lựa chọn tốt nhất.
