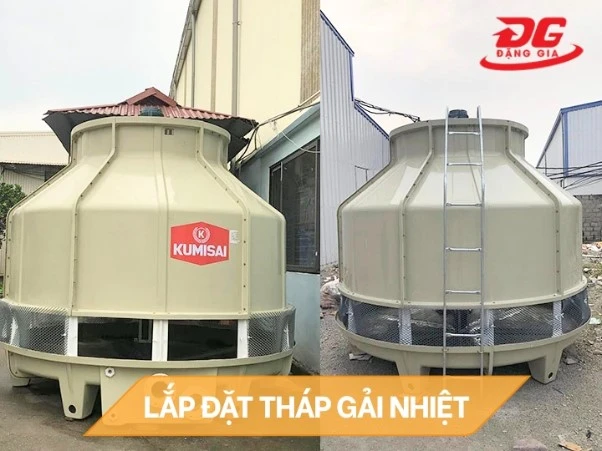

Các bước lắp đặt tháp giải nhiệt chuẩn kỹ thuật, an toàn

Lắp đặt tháp giải nhiệt sai kỹ thuật có thể khiến hệ thống làm mát giảm hiệu suất, tiêu tốn nhiều điện năng và nhanh xuống cấp. Từ khâu khảo sát, lựa chọn vị trí đến lắp ráp và chạy thử đều cần thực hiện đúng tiêu chuẩn. Bài viết sẽ hướng dẫn từng bước lắp đặt và những lưu ý giúp hạn chế rủi ro khi vận hành.

1. Cấu tạo các bộ phận cần lắp đặt của tháp giải nhiệt

Trước khi tiến hành lắp đặt, cần nắm rõ cấu tạo và vị trí của từng bộ phận trong tháp giải nhiệt nước. Khi lắp đúng thứ tự, đúng kỹ thuật, thiết bị sẽ vận hành ổn định, hạn chế rung lắc, rò rỉ nước và đảm bảo hiệu quả trao đổi nhiệt.

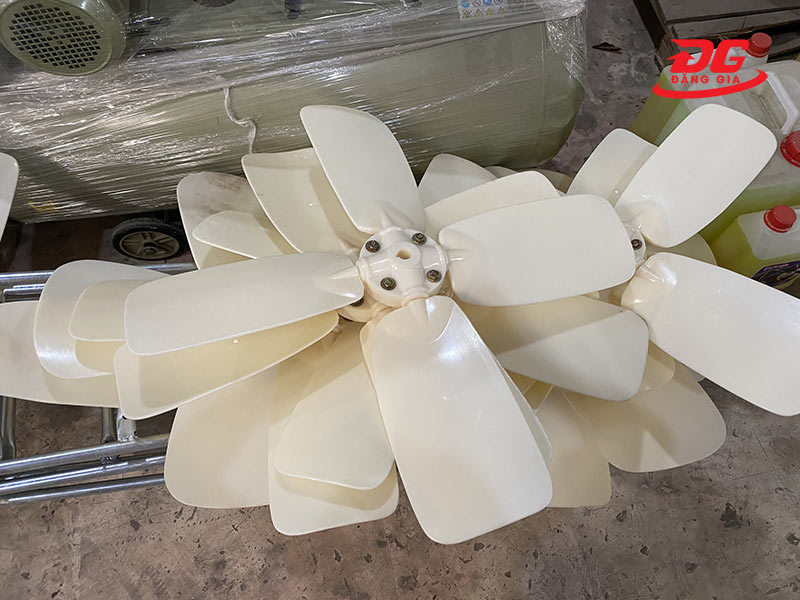

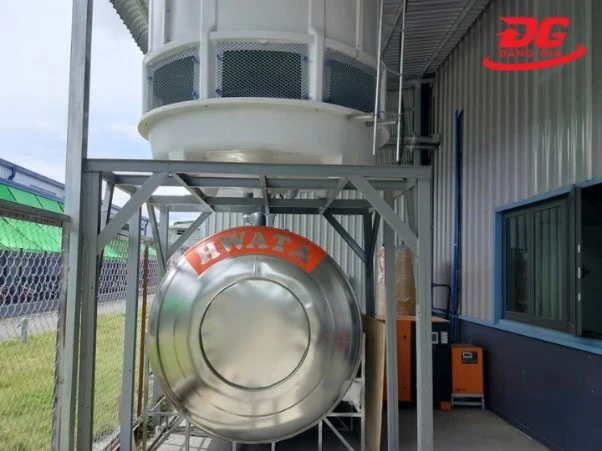

1.1. Khung đỡ, giá đỡ và hệ thống quạt

Khung đỡ và giá đỡ là bộ phận chịu toàn bộ tải trọng của tháp khi chứa đầy nước. Đồng thời, chúng còn giữ các chi tiết luôn ổn định trong quá trình vận hành. Vì vậy, khung cần được lắp trên nền bê tông chắc chắn, cân bằng và siết chặt các bu lông.

Hệ thống quạt được lắp ở đỉnh tháp, có nhiệm vụ hút hoặc đẩy không khí đi qua tấm tản nhiệt. Khi lắp đặt cần cân chỉnh cánh quạt đồng tâm với trục động cơ. Lưu ý, cần đảm bảo khoảng hở an toàn với vỏ tháp để tránh va chạm và rung lắc khi hoạt động.

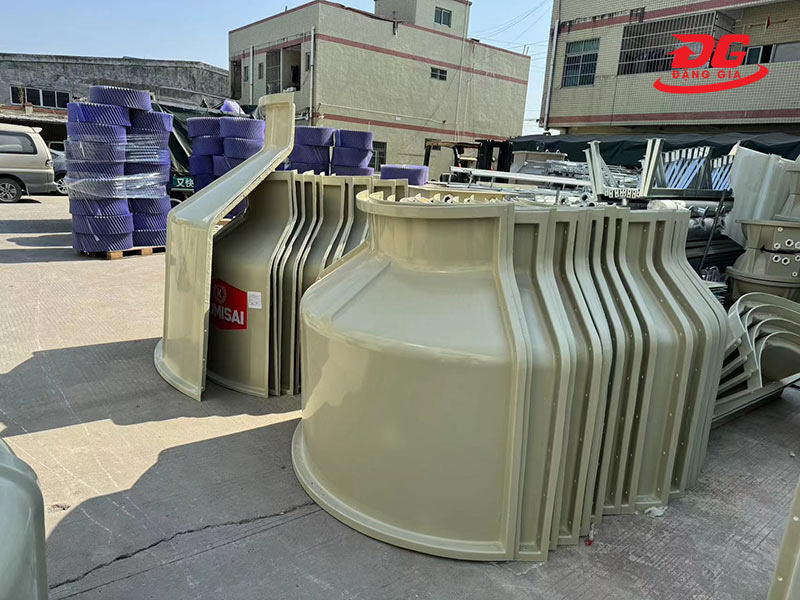

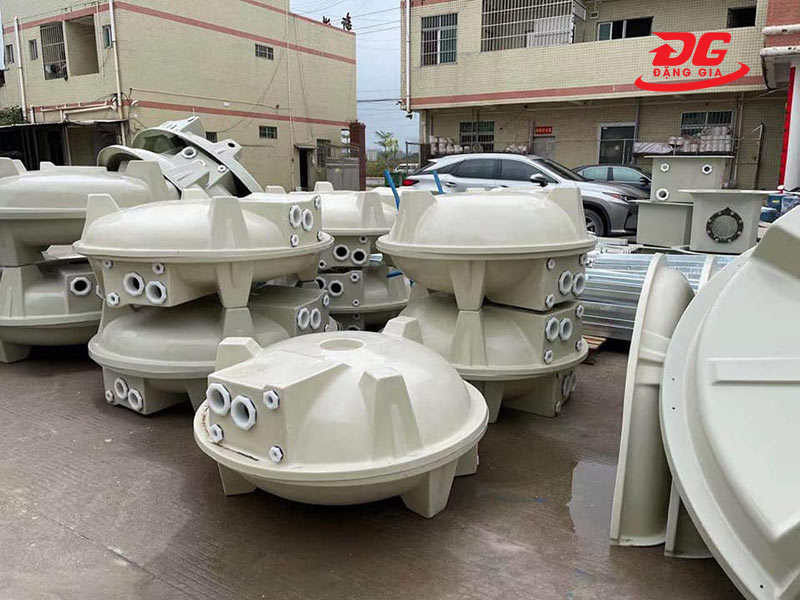

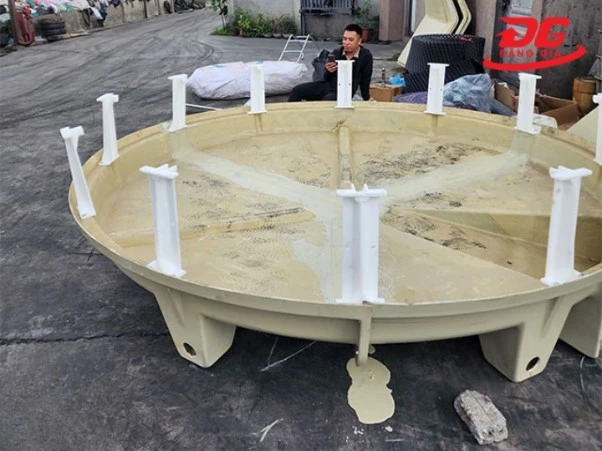

1.2. Thân vỏ và đế bồn tháp giải nhiệt

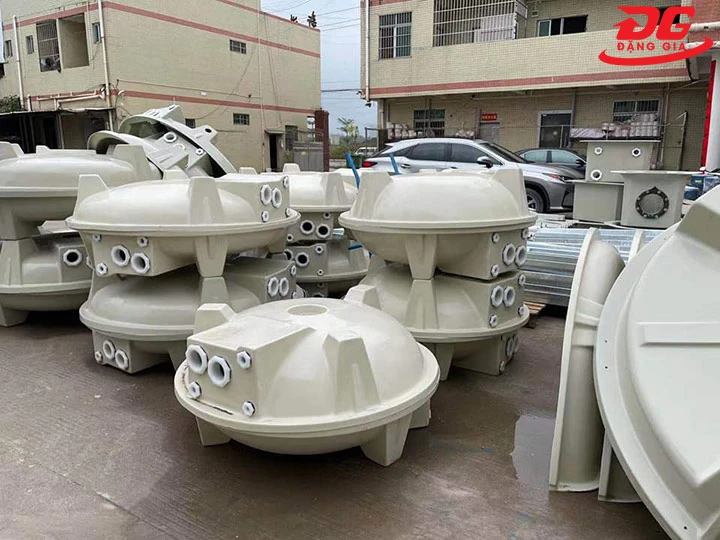

Đế bồn là bộ phận lắp đầu tiên, có chức năng chứa nước lạnh sau khi giải nhiệt và nâng đỡ toàn bộ kết cấu của tháp. Với các model công suất lớn, đế được ghép từ nhiều tấm. Vì vậy, cần bôi keo chống thấm và siết chặt các mối nối để tránh rò rỉ nước.

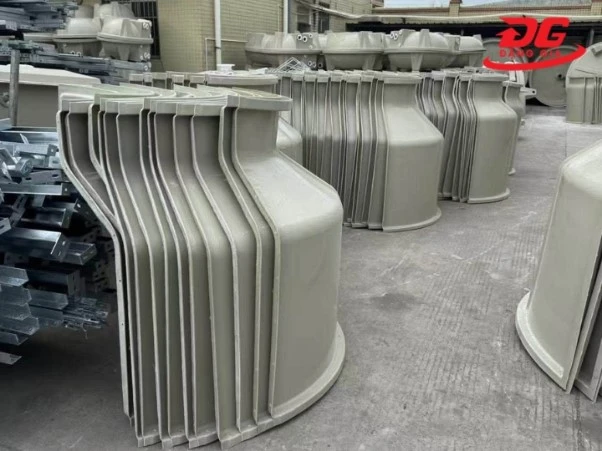

Thân vỏ bao quanh các bộ phận bên trong. Chi tiết này thường được chế tạo từ nhựa composite FRP có khả năng chống ăn mòn, chịu thời tiết và tia UV. Khi lắp cần căn chỉnh đúng vị trí các tấm vỏ, đảm bảo khít giữa các mối ghép, hạn chế thất thoát nước.

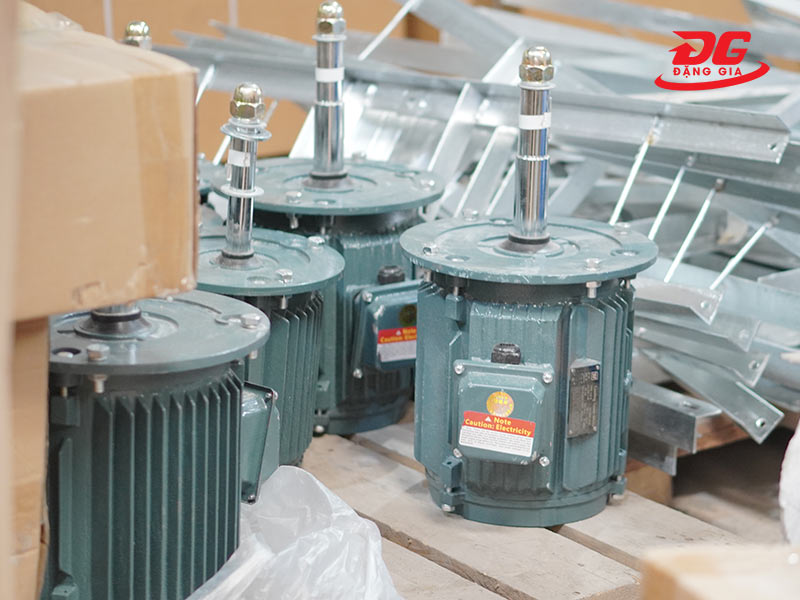

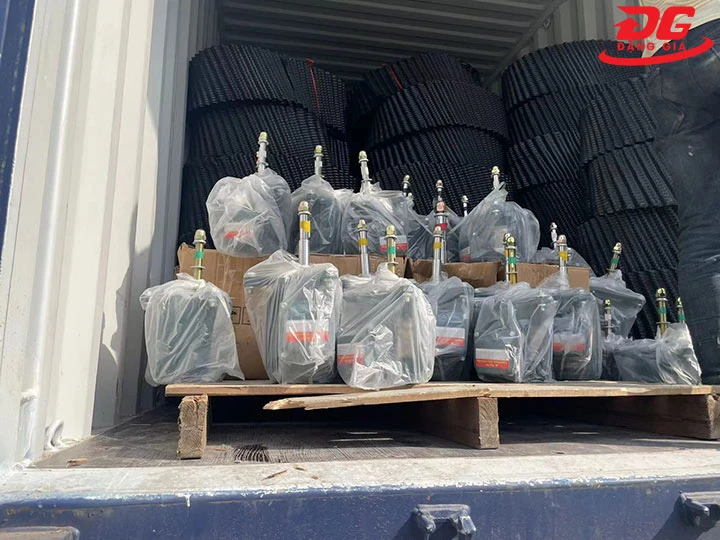

1.3. Động cơ truyền động

Động cơ truyền động có nhiệm vụ truyền lực cho quạt quay, tạo lưu lượng gió để quá trình giải nhiệt diễn ra liên tục. Đây là bộ phận ảnh hưởng trực tiếp đến hiệu suất của toàn hệ thống.

Khi lắp đặt, cần cố định động cơ chắc chắn trên giá đỡ, kiểm tra đồng tâm giữa trục motor và quạt. Đồng thời, hãy đấu nối nguồn điện đúng điện áp theo khuyến cáo của nhà sản xuất. Sau khi hoàn thiện nên chạy thử để kiểm tra độ rung, tiếng ồn và chiều quay của quạt.

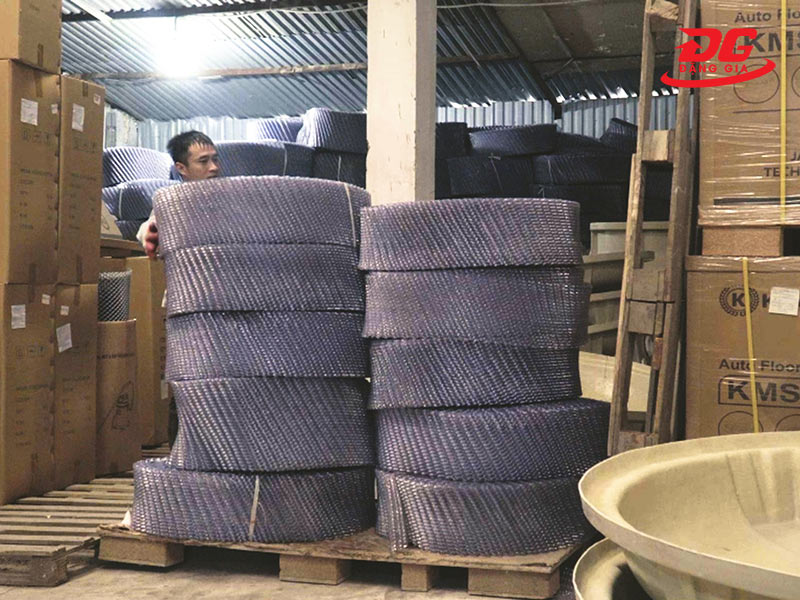

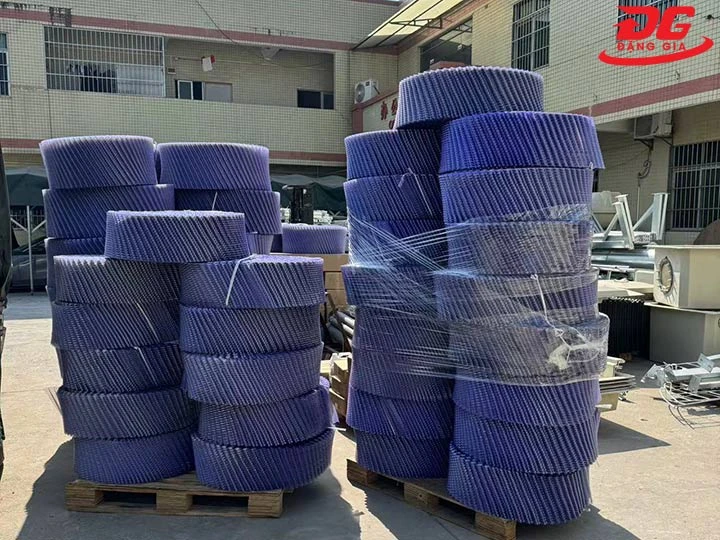

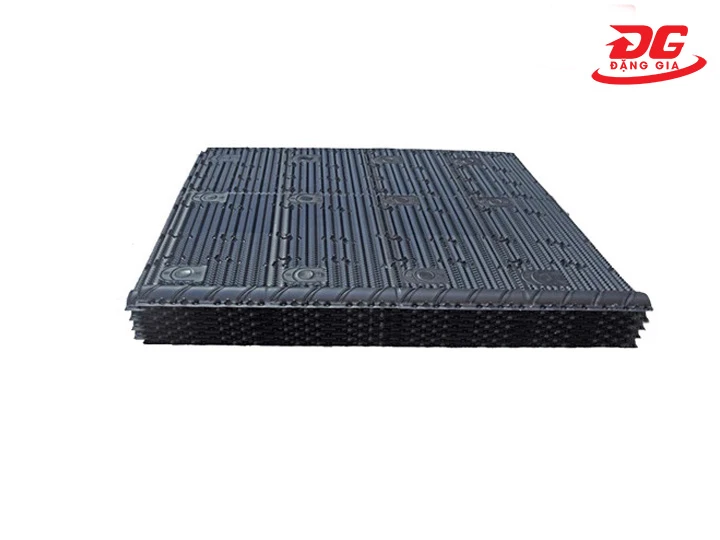

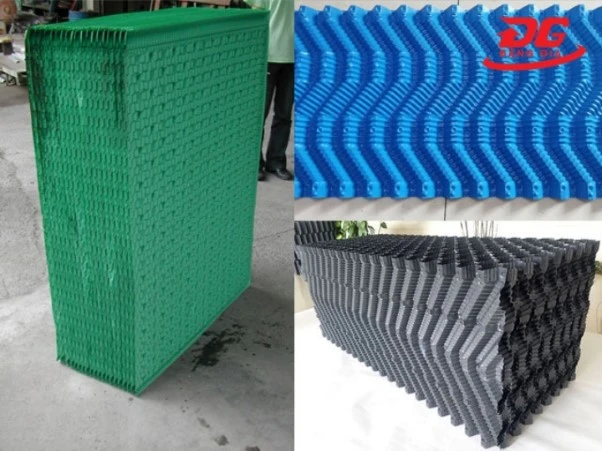

1.4. Tấm tản nhiệt Filling

Tấm tản nhiệt là nơi nước nóng được phân tán thành từng lớp mỏng. Nhờ diện tích tiếp xúc với không khí tăng lên, hiệu quả trao đổi nhiệt cũng được mở rộng đáng kể.

Bộ phận này thường được làm từ nhựa PVC hoặc PP có khả năng chống ăn mòn và chịu nước tốt.

Trong quá trình lắp đặt, các tấm Filling cần được xếp đúng chiều, đúng rãnh và sát khít với nhau. Nếu lắp sai hướng hoặc để hở khoảng trống, nước sẽ phân bố không đều, làm giảm đáng kể hiệu suất làm mát của tháp.

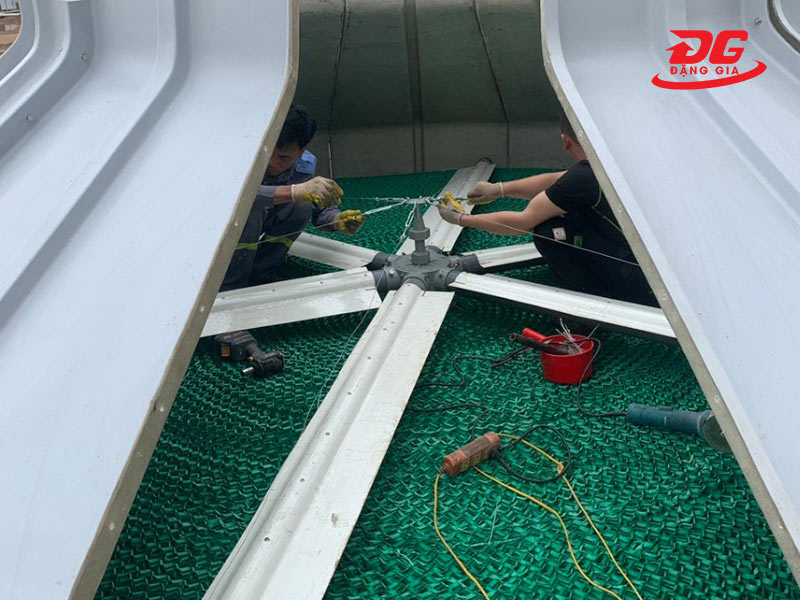

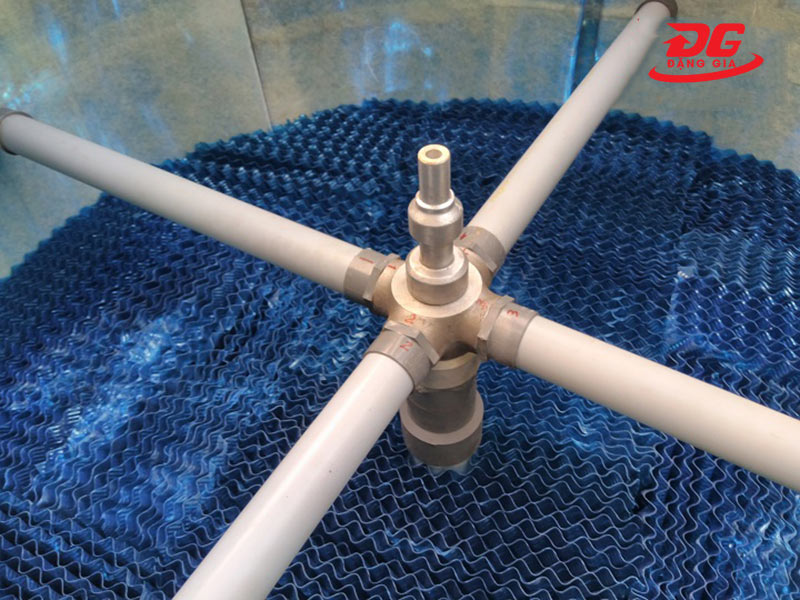

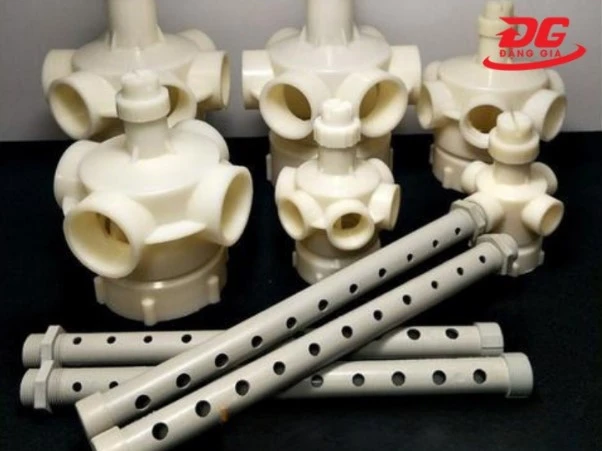

1.5. Đầu phun, ống chia nước

Đầu phun và ống chia nước có nhiệm vụ phân phối nước nóng đồng đều lên toàn bộ bề mặt tấm tản nhiệt. Nước càng được chia thành các tia nhỏ và phủ đều thì khả năng trao đổi nhiệt càng cao.

Khi lắp đặt cần kiểm tra kỹ hướng phun, độ kín của các khớp nối và khả năng xoay của đầu phun (nếu có). Sau khi cấp nước, nên quan sát thực tế để đảm bảo nước được phân bố đều, không bị tắc hoặc phun lệch về một phía.

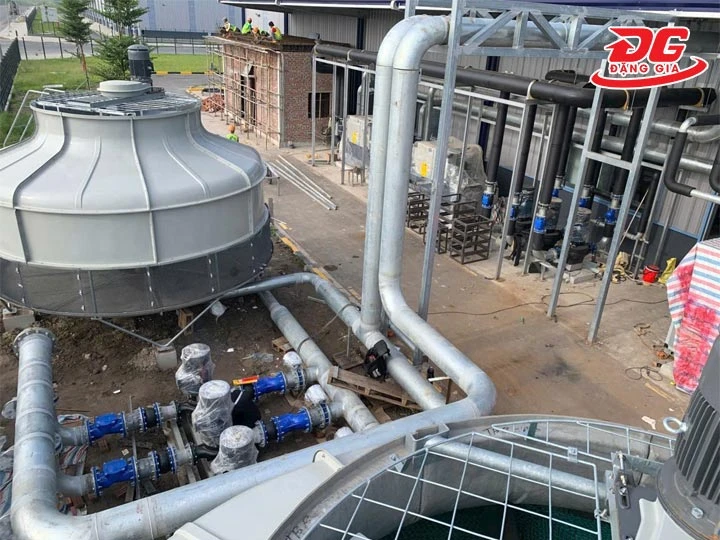

1.6. Hệ thống đường ống và van nước

Hệ thống đường ống gồm đường cấp nước nóng, đường hồi nước lạnh, đường xả tràn và đường xả đáy. Các van khóa được lắp trên từng tuyến ống để thuận tiện cho việc điều chỉnh lưu lượng, bảo trì hoặc vệ sinh hệ thống.

Trong quá trình lắp đặt, cần lựa chọn đường kính ống phù hợp với lưu lượng thiết kế, hạn chế gấp khúc hoặc thay đổi tiết diện đột ngột. Tất cả các mối nối phải được siết kín, thử áp trước khi vận hành để tránh rò rỉ.

2. Quy trình 8 bước lắp đặt tháp giải nhiệt đúng kỹ thuật

Lắp đặt tháp giải nhiệt cần tuân thủ đúng trình tự để thiết bị vận hành trơn tru, đạt hiệu suất giải nhiệt tối ưu và hạn chế phát sinh sự cố. Dưới đây là quy trình lắp đặt tiêu chuẩn đang được nhiều đơn vị thi công áp dụng.

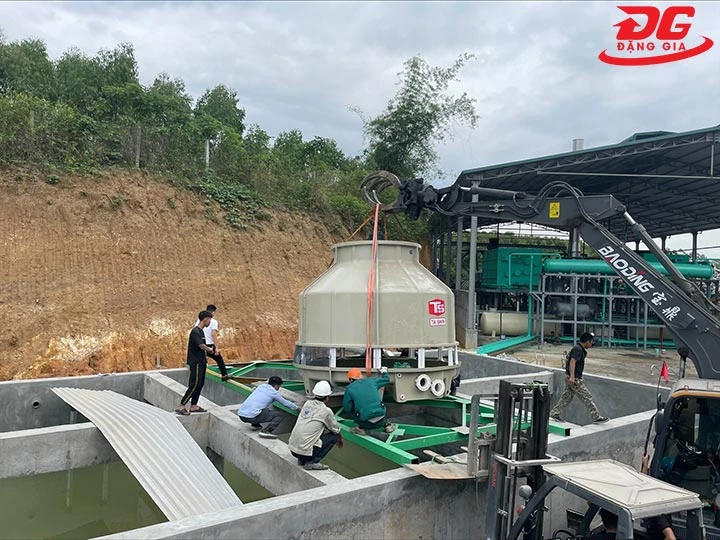

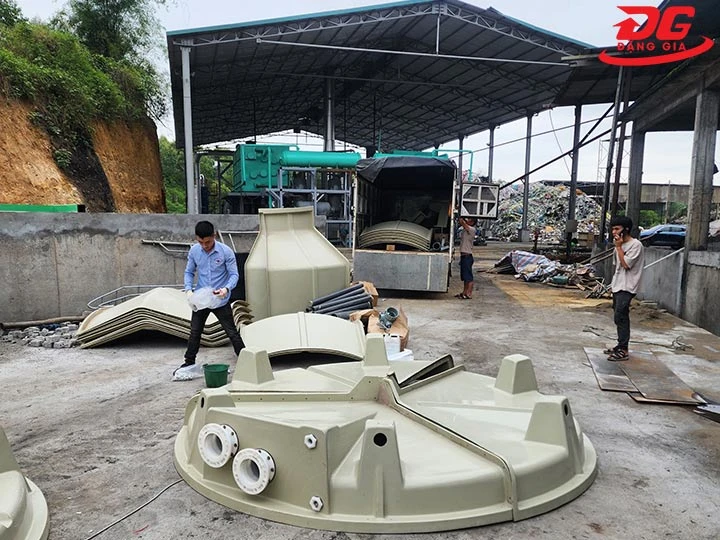

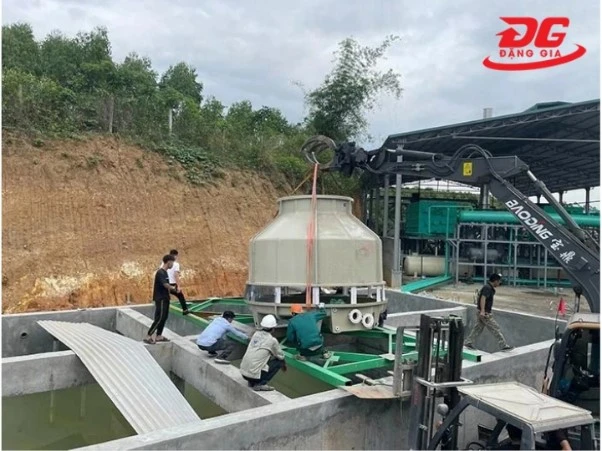

Bước 1: Khảo sát vị trí và chuẩn bị vật tư lắp đặt

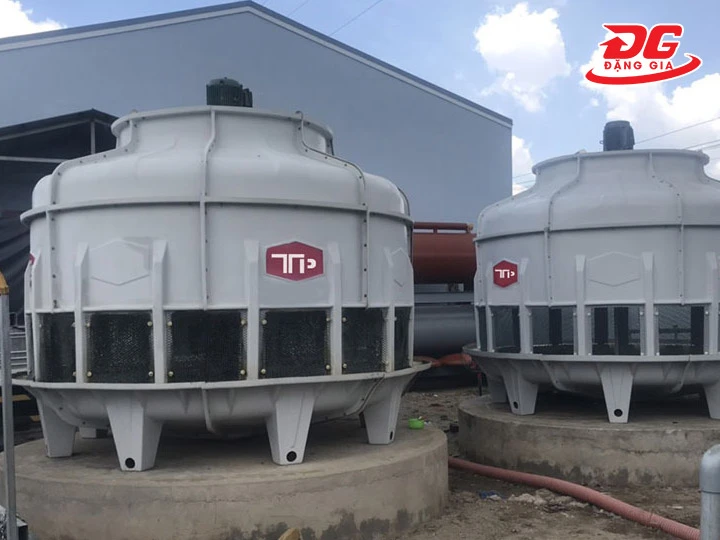

Trước khi lắp đặt, cần khảo sát mặt bằng để lựa chọn vị trí phù hợp. Nền móng nên chọn chỗ bằng phẳng, chịu lực tốt và đủ diện tích để bố trí tháp, đường ống.

Kiểm tra đầy đủ linh kiện theo danh mục của nhà sản xuất. Quan trọng nhất là thân tháp, đế bồn, quạt, motor, tấm tản nhiệt, đầu phun, bu lông, gioăng, keo chống thấm và dụng cụ thi công.

Việc chuẩn bị đầy đủ ngay từ đầu giúp quá trình lắp đặt diễn ra liên tục, tránh phát sinh thiếu vật tư.

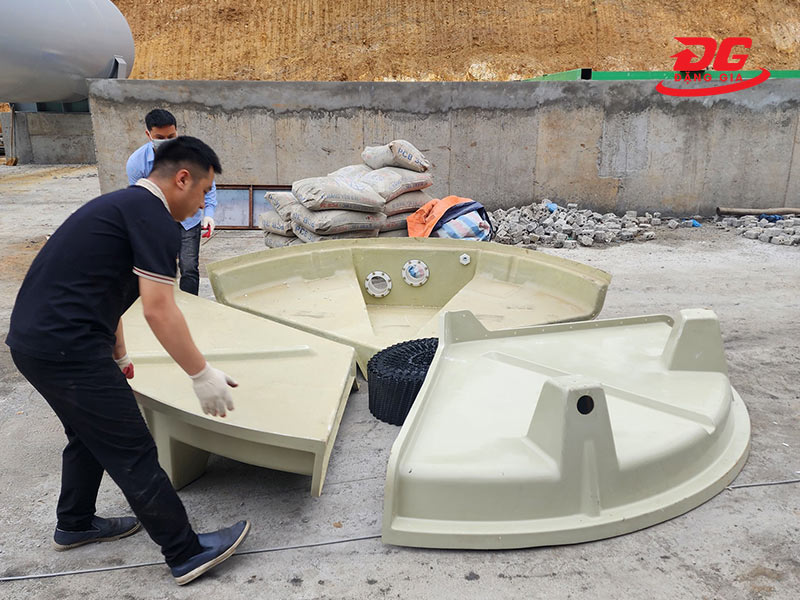

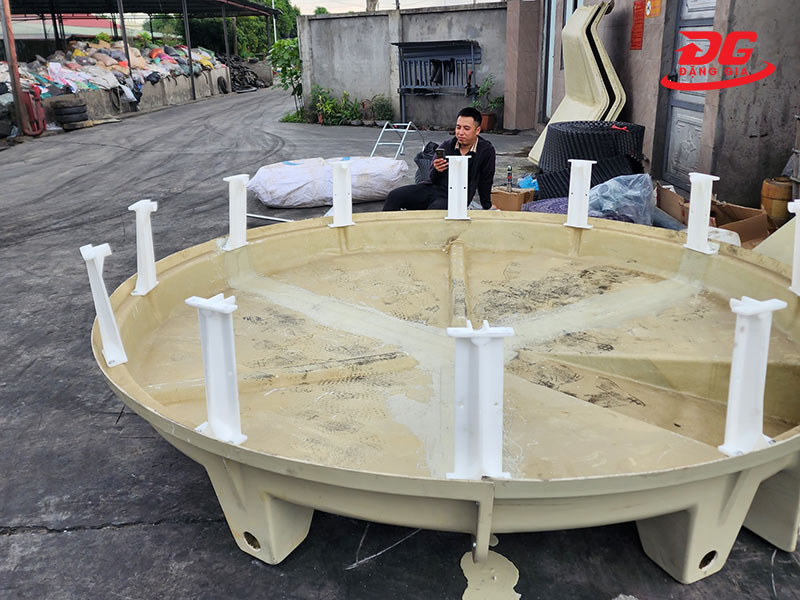

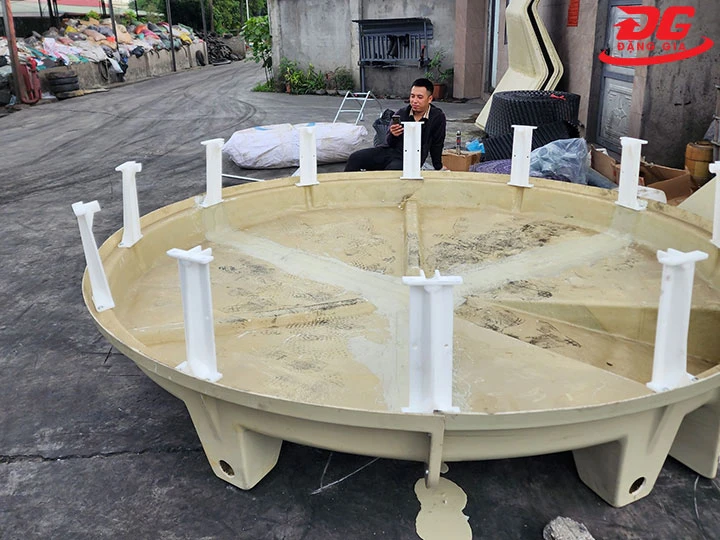

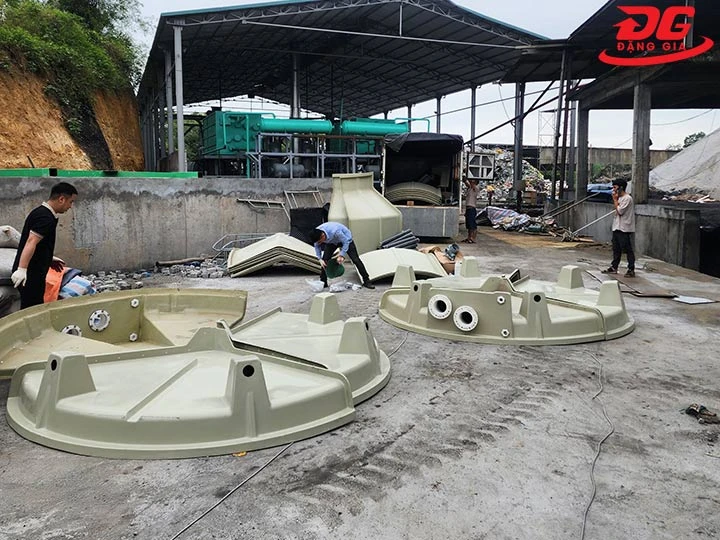

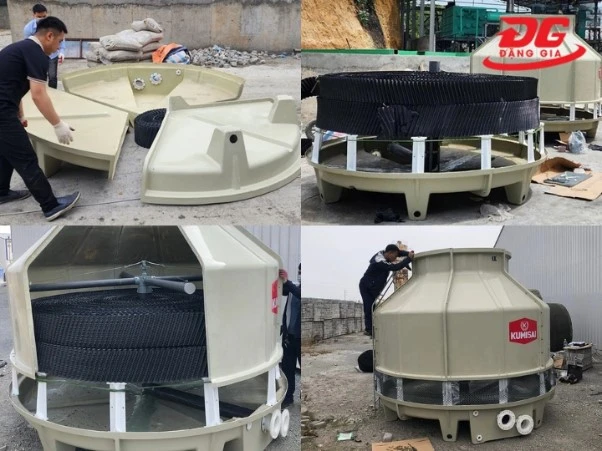

Bước 2: Lắp ráp đế bồn tháp giải nhiệt

Đế bồn là bộ phận chịu toàn bộ tải trọng của hệ thống nên cần được lắp đặt đầu tiên. Đặt đế đúng vị trí trên bệ móng, cân chỉnh thăng bằng và siết chặt bu lông cố định.

Đối với các tháp giải nhiệt dạng lắp ghép, cần lắp các tấm đáy theo đúng hướng dẫn của nhà sản xuất. Sử dụng gioăng và keo chống thấm tại các vị trí liên kết để ngăn rò rỉ nước trong quá trình vận hành.

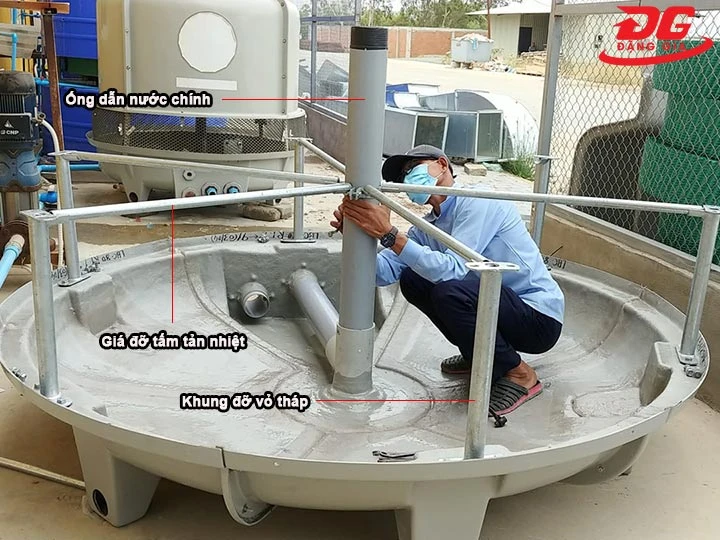

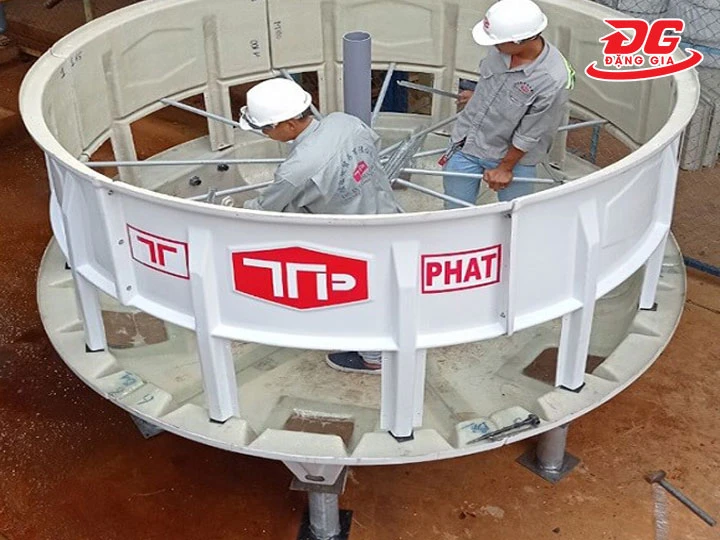

Bước 3: Hoàn thiện khung và thân tháp

Tiến hành lắp khung chịu lực và các tấm thân vỏ theo đúng thứ tự. Các bu lông cần được siết đều lực, đảm bảo kết cấu chắc chắn và tránh biến dạng thân tháp.

Ở bước này, người lắp cũng cần kiểm tra độ thẳng đứng của toàn bộ tháp. Nếu khung bị lệch hoặc mất cân bằng sẽ ảnh hưởng đến việc lắp quạt, động cơ và gây rung lắc khi thiết bị hoạt động.

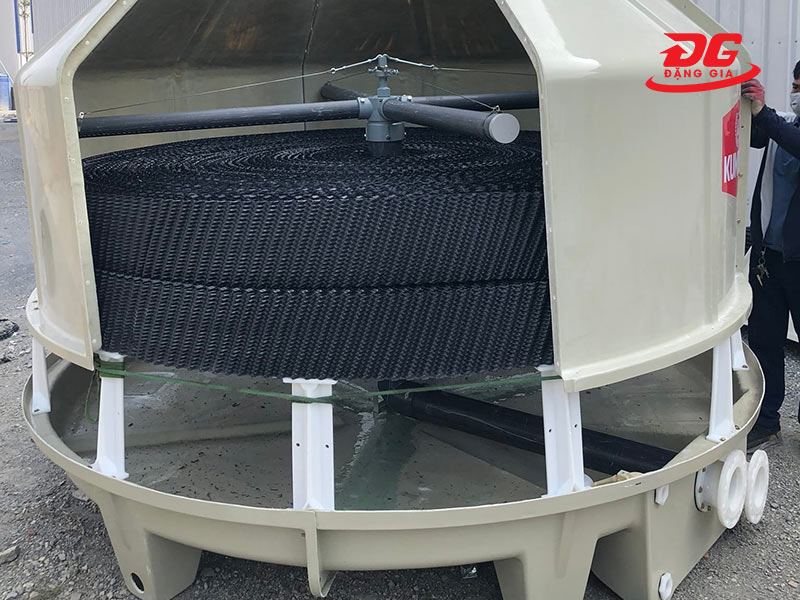

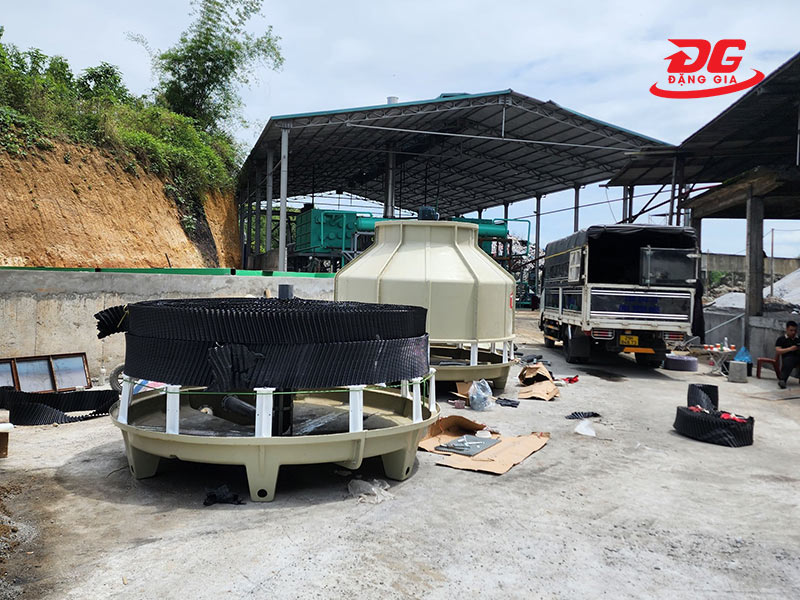

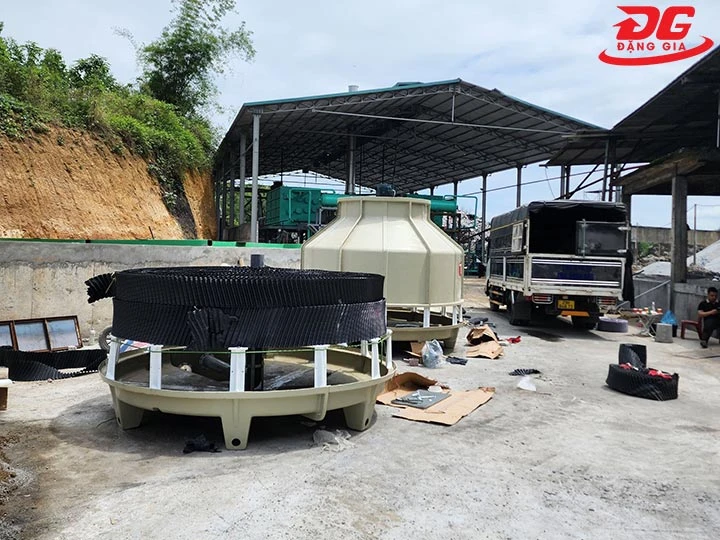

Bước 4: Lắp đặt tấm tản nhiệt Filling

Lắp các tấm Filling vào đúng vị trí bên trong thân tháp theo chiều quy định của nhà sản xuất. Các tấm phải được xếp khít, ngay ngắn và không bị cong vênh, đảm bảo nước phân bổ đồng đều khi vận hành.

Lưu ý, thi công cẩn thận, tránh làm nứt, gãy hoặc lắp sai hướng trong quá trình lắp.

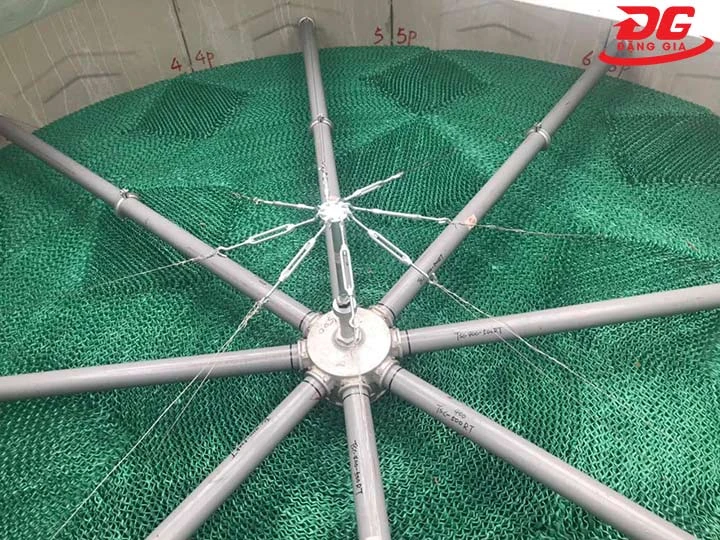

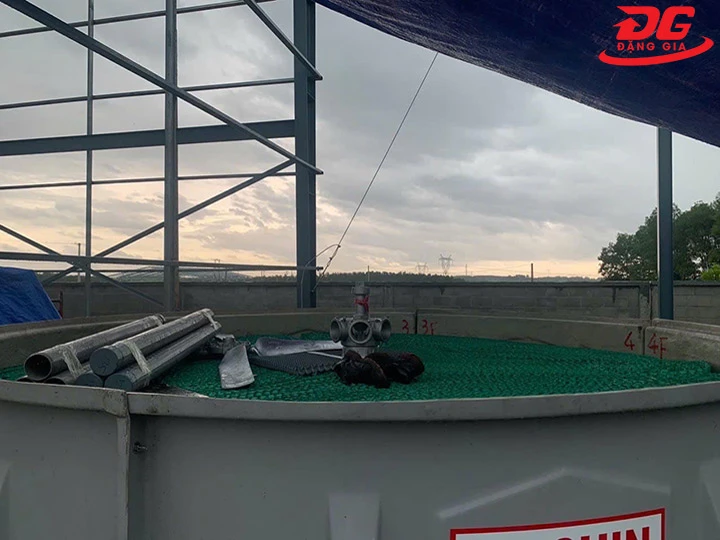

Bước 5: Lắp hệ thống ống nước và đầu phun chia nước

Tiến hành lắp đường ống cấp nước nóng, đường hồi nước lạnh, đầu phun và hệ thống phân phối nước phía trên tấm tản nhiệt.

Sau khi hoàn thiện, kiểm tra lại toàn bộ khớp nối, mặt bích và van khóa, đảm bảo kín nước.

Đầu phun cần được căn chỉnh đúng vị trí nhằm phân phối nước đều trên toàn bộ bề mặt Filling. Nếu nước tập trung tại một khu vực sẽ làm giảm hiệu quả giải nhiệt và tăng nguy cơ đóng cặn.

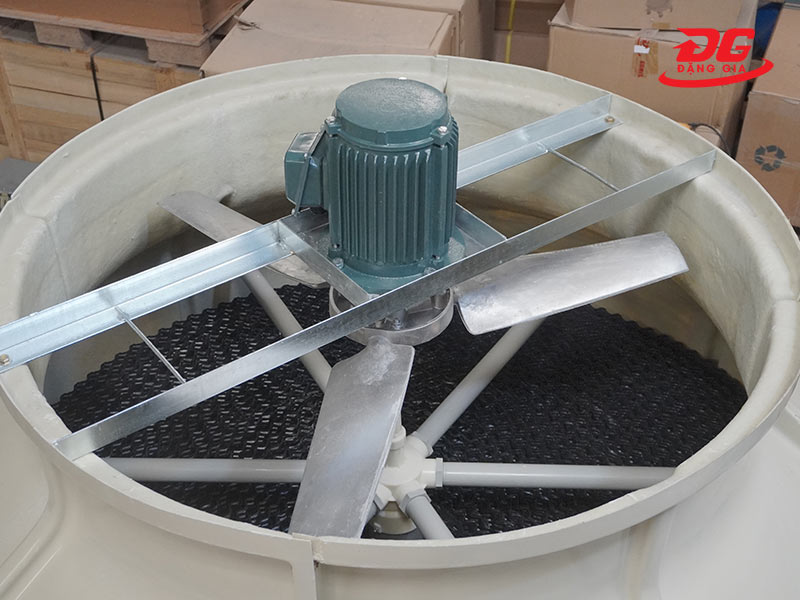

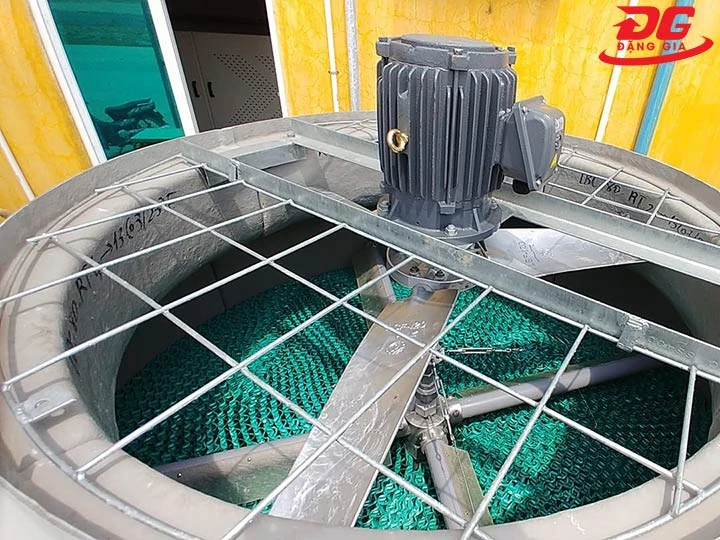

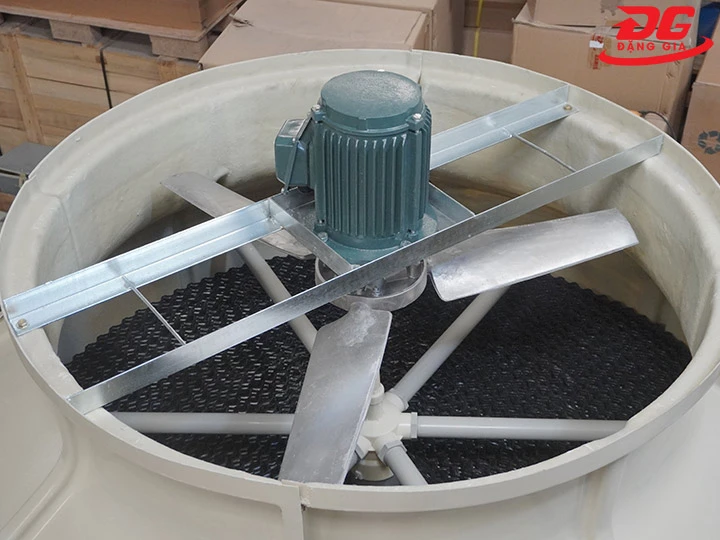

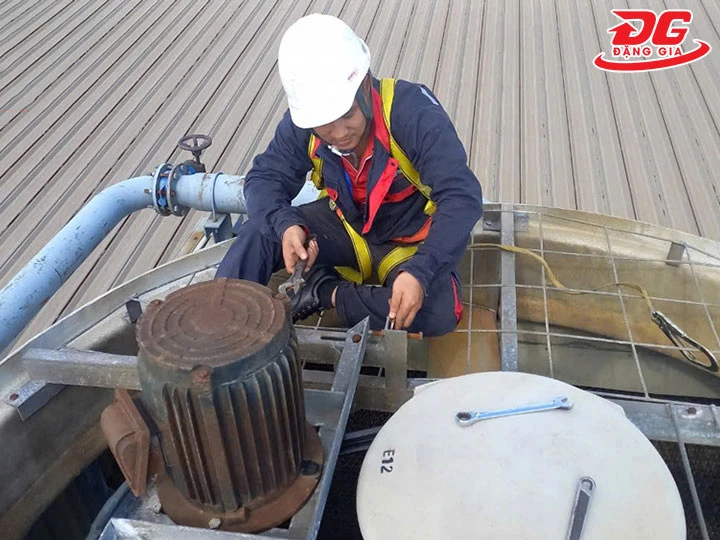

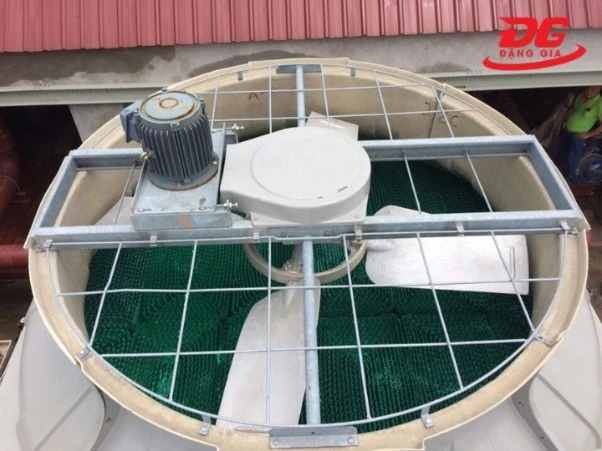

Bước 6: Lắp quạt, động cơ và các bộ phận truyền động

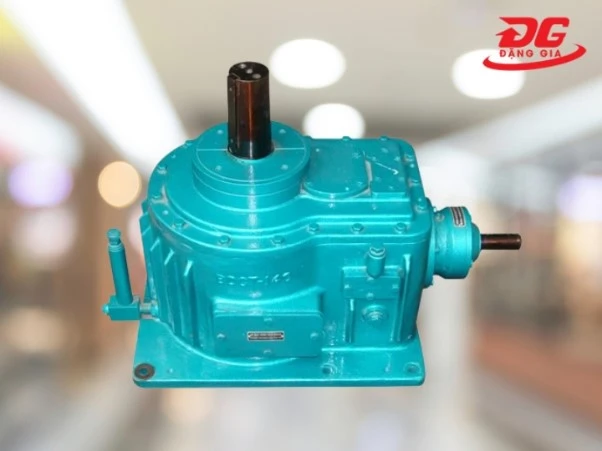

Lắp động cơ lên giá đỡ, sau đó kết nối với quạt thông qua trục truyền động hoặc hộp giảm tốc (tùy từng dòng tháp).

Kiểm tra độ đồng tâm giữa motor và quạt, đồng thời điều chỉnh cánh quạt đúng khoảng hở kỹ thuật.

Tiếp theo, đấu nối nguồn điện theo đúng điện áp và sơ đồ của nhà sản xuất.

Trước khi chuyển sang bước tiếp theo, nên quay thử bằng tay để đảm bảo quạt quay nhẹ, không bị cạ vào thân tháp.

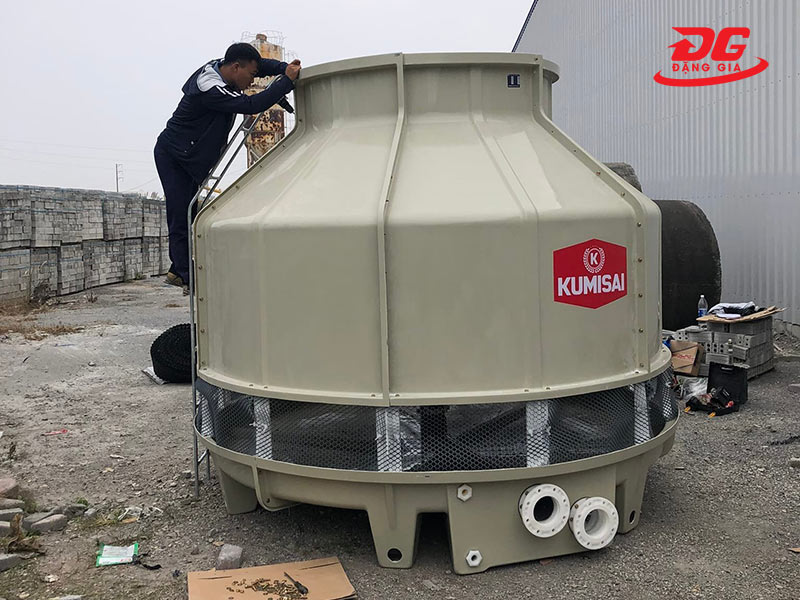

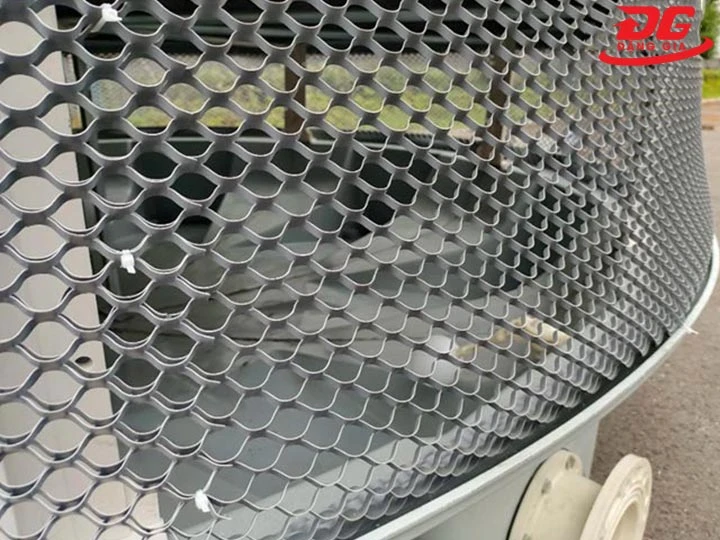

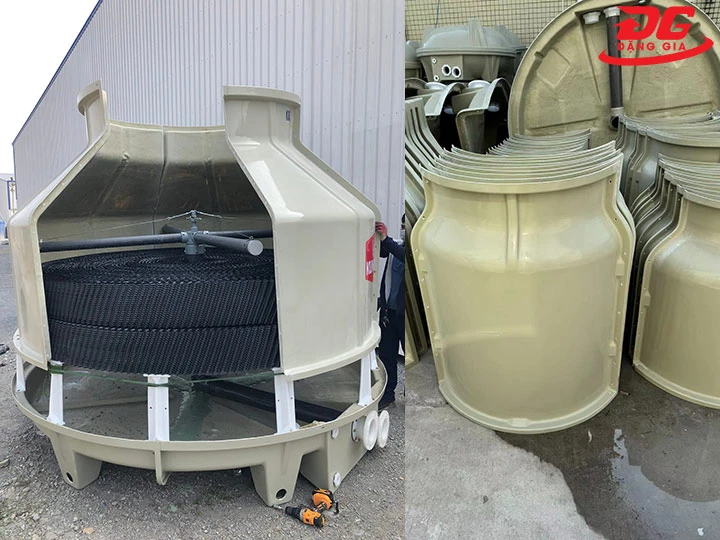

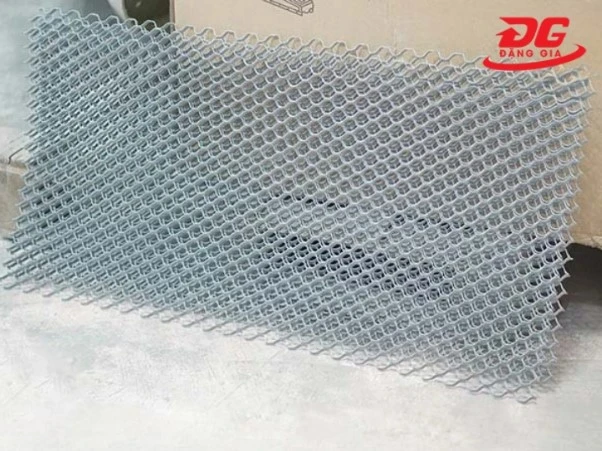

Bước 7: Lắp vỏ tháp, lưới chắn nước và hoàn thiện thiết bị

Lắp nắp trên, lưới chắn nước, cửa kiểm tra và các phụ kiện còn lại của tháp. Lưới chắn nước cần được đặt đúng vị trí. Điều này sẽ hạn chế thất thoát nước theo luồng gió và tăng hiệu quả làm mát.

Sau khi hoàn thiện, kiểm tra lại toàn bộ bu lông, gioăng, mối ghép. Lưu ý, cần vệ sinh sạch bên trong tháp trước khi đưa vào chạy thử.

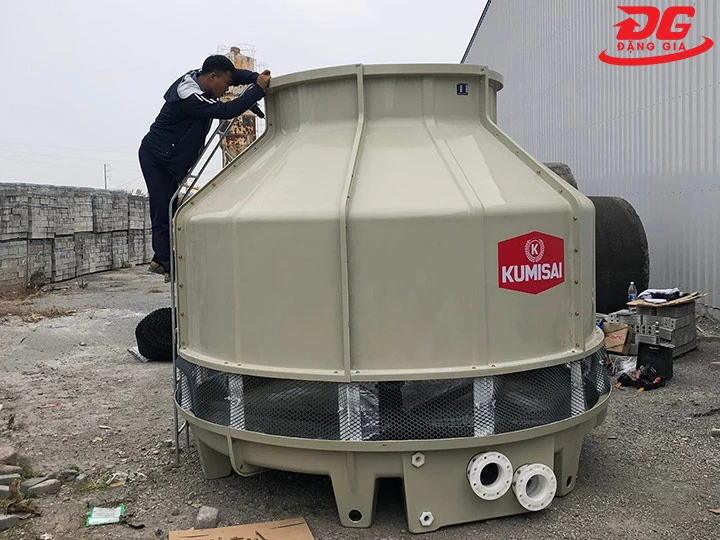

Bước 8: Kiểm tra, chạy thử sau lắp đặt

Cấp nước vào bồn, kiểm tra mức nước và khả năng lưu thông trong hệ thống. Check kỹ tình trạng rò rỉ tại các mối nối, tránh xảy ra sự cố.

Sau đó, bạn hãy khởi động tháp giải nhiệt, theo dõi chiều quay của quạt, độ rung, tiếng ồn và khả năng phân phối nước.

Trong 30 - 60 phút vận hành đầu tiên, cần kiểm tra nhiệt độ nước vào - ra, lưu lượng nước và dòng điện động cơ. Nếu các thông số đạt yêu cầu, hệ thống có thể đưa vào vận hành chính thức.

Trường hợp phát hiện rung mạnh, tiếng ồn bất thường hoặc nước phân phối không đều, cần dừng máy để hiệu chỉnh trước khi sử dụng lâu dài.

3. Những lưu ý quan trọng khi lắp đặt tháp giải nhiệt nước

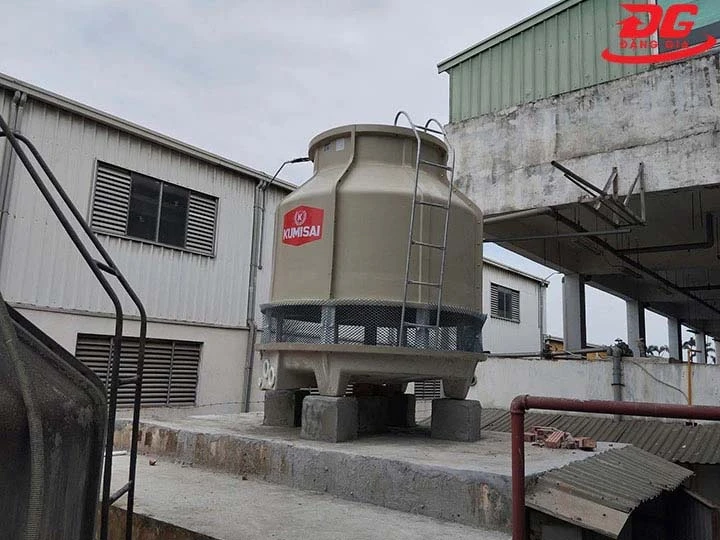

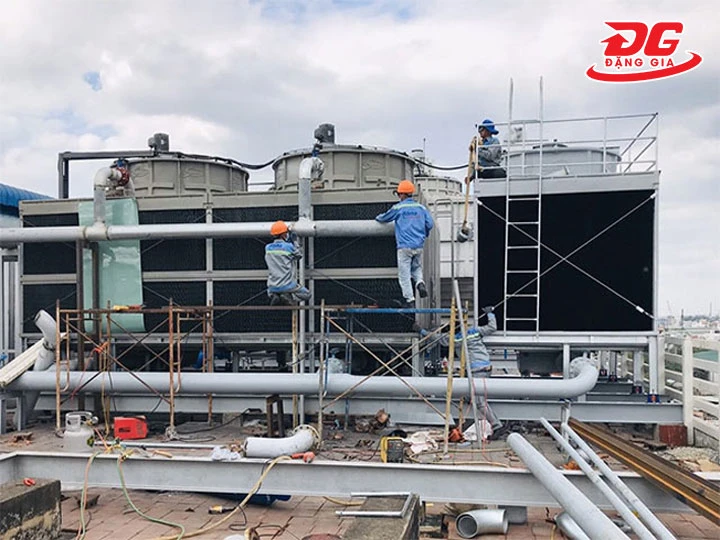

3.1. Chọn vị trí lắp đặt thông thoáng, phù hợp

Nên đặt tháp giải nhiệt ở khu vực thông thoáng, không bị che chắn để luồng không khí lưu thông thuận lợi.

Tránh lắp đặt gần nguồn phát sinh bụi, hóa chất ăn mòn hoặc khu vực có nhiều lá cây, rác thải. Những tác nhân này dễ làm tắc tấm tản nhiệt, đầu phun và giảm hiệu suất làm mát.

3.2. Đảm bảo nền móng chắc chắn, chịu được tải trọng

Nền móng phải bằng phẳng, có khả năng chịu được tổng tải trọng của tháp khi chứa đầy nước và vận hành liên tục. Với các tháp công suất lớn, nên sử dụng bệ bê tông cốt thép theo đúng yêu cầu thiết kế.

Sau khi cố định thiết bị, cần kiểm tra độ cân bằng của tháp. Nếu nền bị nghiêng hoặc lún, tháp có thể rung mạnh, phát sinh tiếng ồn và ảnh hưởng đến tuổi thọ của quạt, động cơ.

3.3. Tránh lắp đặt khi thời tiết không thuận lợi

Không nên thi công ngoài trời khi mưa lớn, gió mạnh hoặc thời tiết có độ ẩm quá cao. Điều này không chỉ gây mất an toàn cho người thi công mà còn ảnh hưởng đến chất lượng lắp ráp và đấu nối hệ thống điện.

Nếu bắt buộc phải thi công trong điều kiện thời tiết xấu, cần có biện pháp che chắn kỹ lưỡng. Đồng thời, hãy đảm bảo các thiết bị điện luôn khô ráo trước khi cấp nguồn.

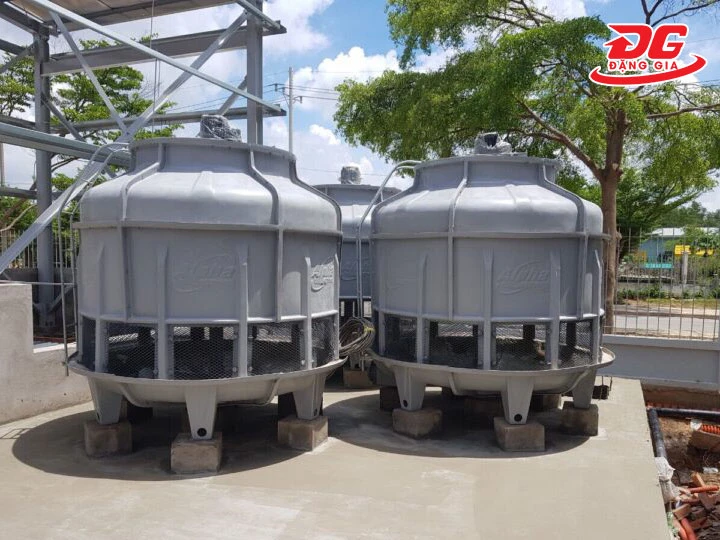

3.4. Đảm bảo khoảng cách để bảo trì, sửa chữa

Tháp giải nhiệt cần được bố trí khoảng trống xung quanh để thuận tiện cho việc kiểm tra, vệ sinh và thay thế linh kiện sau này. Vì thế, bạn không nên lắp thiết bị quá sát tường hoặc các công trình khác.

Ngoài ra, cần chừa đủ không gian phía trên tháp để tháo quạt, động cơ khi bảo trì định kỳ, tránh phải di dời toàn bộ hệ thống.

3.5. Kiểm tra nguồn điện và hệ thống cấp nước trước khi vận hành

Trước khi chạy thử, cần kiểm tra điện áp, tần số và sơ đồ đấu nối của động cơ theo đúng thông số kỹ thuật. Nguồn điện phải ổn định và có đầy đủ thiết bị bảo vệ như aptomat, chống quá tải và nối đất an toàn.

Đối với hệ thống cấp nước, cần kiểm tra lưu lượng, áp lực nước và toàn bộ đường ống, van khóa, mặt bích.

Sau khi cấp nước, nên chạy thử để phát hiện sớm các vị trí rò rỉ hoặc phân phối nước không đều.

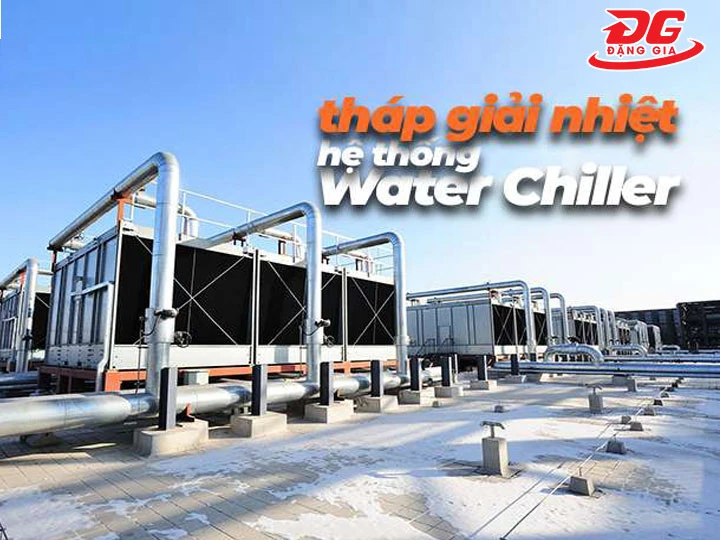

4. Lưu ý khi kết nối đường nước giữa tháp giải nhiệt và chiller

Hệ thống đường nước là cầu nối giữa tháp giải nhiệt và chiller, quyết định khả năng trao đổi nhiệt và hiệu suất vận hành của toàn hệ thống.

Nếu thiết kế hoặc lắp đặt không đúng kỹ thuật, chiller có thể bị quá nhiệt, giảm công suất làm lạnh và tiêu tốn nhiều điện năng hơn. Vì thế, khi kết nối đường nước, bạn cần lưu ý:

• Đấu nối đúng chiều nước cấp và nước hồi theo sơ đồ thiết kế. Đấu sai chiều sẽ làm giảm hiệu quả giải nhiệt của bình ngưng.
• Lựa chọn đường kính ống phù hợp với lưu lượng nước giải nhiệt. Đường ống quá nhỏ sẽ gây tổn thất áp suất, ống quá lớn làm tăng chi phí đầu tư.

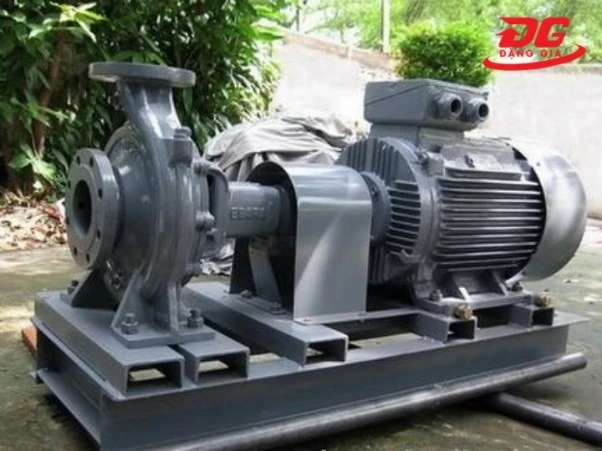

• Lắp bơm nước giải nhiệt đúng công suất, đảm bảo lưu lượng và cột áp khớp với yêu cầu của chiller và tháp.
• Trang bị van khóa, van một chiều và khớp nối mềm tại các vị trí cần thiết.
• Bố trí lưới lọc (Y-Strainer) trước bình ngưng của chiller để ngăn cặn bẩn, rác hoặc dị vật đi vào hệ thống.
• Hạn chế gấp khúc hoặc thay đổi hướng ống quá nhiều.
• Bọc bảo vệ và cố định đường ống chắc chắn, đặc biệt với các tuyến ống dài hoặc lắp ngoài trời.
• Kiểm tra áp lực và thử kín đường ống trước khi vận hành.

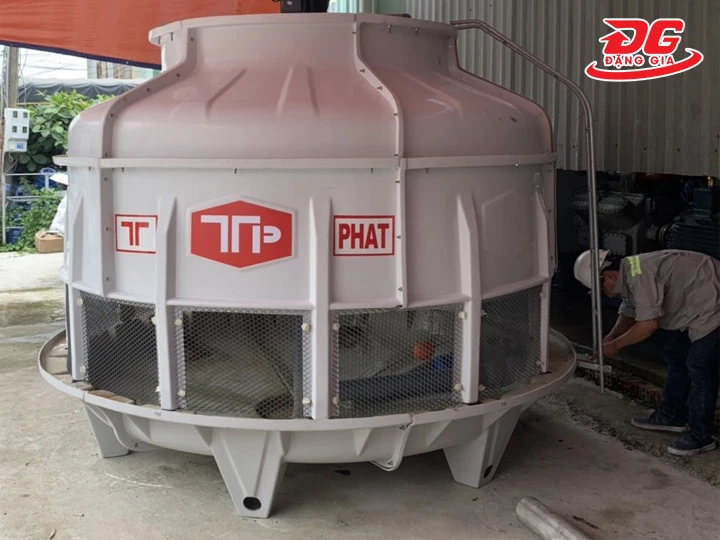

5. Hướng dẫn kiểm tra và nghiệm thu sau khi lắp đặt

Đây là bước quan trọng để đánh giá chất lượng thi công, phát hiện sớm lỗi kỹ thuật và đảm bảo tháp giải nhiệt hoạt động ổn định.

5.1. Kiểm tra hệ thống quạt và động cơ

• Kiểm tra bu lông, giá đỡ, khớp nối và các vị trí liên kết, đảm bảo đã được siết chặt.
• Quay thử cánh quạt bằng tay, điều chỉnh để cánh không bị cọ sát vào thân tháp.
• Kiểm tra chiều quay của quạt đúng theo thiết kế.
• Theo dõi độ rung và tiếng ồn khi động cơ hoạt động.
• Đo dòng điện động cơ, đảm bảo nằm trong thông số cho phép.
• Kiểm tra nhiệt độ motor sau thời gian chạy thử, không có hiện tượng quá nhiệt.

5.2. Kiểm tra lưu lượng nước tuần hoàn

• Kiểm tra lưu lượng nước cấp và nước hồi theo đúng thiết kế.
• Quan sát đầu phun, đảm bảo nước phân bố đều trên toàn bộ tấm Filling.
• Kiểm tra mực nước trong bồn và hệ thống cấp nước bù.
• Kiểm tra các đường ống, van, mặt bích và mối nối, xác định chắc chắn không rò rỉ.
• Xác nhận nước tuần hoàn liên tục, không xảy ra hiện tượng tắc nghẽn hoặc tràn nước.

5.3. Chạy thử và đánh giá hiệu suất làm mát

• Cho hệ thống vận hành liên tục khoảng 30 - 60 phút để ổn định.
• Đo nhiệt độ nước vào và nước ra của tháp giải nhiệt.
• Đánh giá khả năng giảm nhiệt có đạt yêu cầu thiết kế hay không.
• Theo dõi độ rung, tiếng ồn và khả năng vận hành liên tục của thiết bị.
• Kiểm tra lại toàn bộ hệ thống điện, nước sau khi chạy thử.
• Chỉ nghiệm thu và đưa vào sử dụng khi các thông số kỹ thuật đạt yêu cầu, thiết bị vận hành ổn định và không phát sinh lỗi.

Lắp đặt đúng ngay từ đầu giúp tháp giải nhiệt phát huy tối đa hiệu suất, giảm chi phí vận hành và hạn chế hỏng hóc khi sử dụng. Liên hệ Yên Phát nếu bạn cần hỗ trợ thêm về các bước lắp đặt tháp giải nhiệt nhanh chóng, chuẩn xác.
