Tự chế máy dò kim loại: 2 cách làm đơn giản, hiệu quả tại nhà

Chế máy dò kim loại là một dự án DIY thú vị, giúp người dùng tìm hiểu cách trường điện từ tương tác với vật thể kim loại. Với một số linh kiện điện tử cơ bản, bạn có thể tạo mô hình dò kim loại đơn giản để thử nghiệm tại nhà. Tuy nhiên, thiết bị tự chế thường có độ nhạy, độ ổn định và khả năng phân biệt kim loại hạn chế so với máy dò chuyên dụng.

Máy dò kim loại tự chế là gì?

Máy dò kim loại tự chế là thiết bị phát hiện kim loại như: vàng, bạc, đồng, sắt,... được người dùng tự lắp ráp thủ công từ các vật dụng đời thường hoặc linh kiện điện tử rời nhằm mục đích thỏa mãn đam mê sáng tạo hoặc phục vụ các nhu cầu tìm kiếm nghiệp dư.

Tự chế máy dò kim loại là trải nghiệm thú vị của nhiều người đam mê khám phá khoa học

Thay vì đầu tư ngân sách lớn cho dòng máy chuyên biệt, người dùng tận dụng nguyên lý cơ bản để tạo ra công cụ này. Tùy nguyên lý mạch và cấu tạo cuộn dây, thiết bị sẽ có phản ứng với nhiều loại kim loại khác nhau. Tuy nhiên, khả năng phát hiện và phân biệt từng loại thường hạn chế.

Vì sao nhiều người "đổ xô" chế máy dò kim loại?

Không phải ngẫu nhiên mà video hướng dẫn chế máy dò kim loại thu hút hàng triệu lượt xem. Đằng sau bảng mạch thô sơ hay những chiếc radio cũ là sức hút khó cưỡng từ việc biến “phế liệu” thành siêu năng lực nhìn xuyên vật thể.

Linh kiện dễ tìm, dễ dùng

Không cần lặn lội đến các chợ điện tử xa xôi, linh kiện máy dò kim loại tự chế có thể nằm ngay trước mắt bạn. Đó là chiếc radio cũ, máy tính bỏ túi hỏng, vài đoạn dây đồng từ biến thế bỏ đi. Các linh kiện này không những dễ kiếm mà còn cực kỳ dễ thao tác, hoàn thiện nhanh mà không gặp trở ngại nào.

Cắt giảm chi phí cực mạnh, không tốn kém

Tự chế máy dò kim loại là bài toán kinh tế cực kỳ thông minh. Thay vì phải mua máy mới hay tìm mua các loại máy dò kim loại cũ, chỉ cần tận dụng những món đồ “bỏ đi” trong ngăn kéo là bạn đã có ngay 1 công cụ dò tìm hiệu quả. Đây là lựa chọn tối ưu cho ai muốn trải nghiệm cảm giác săn tìm kho báu mà không lo “đau ví”.

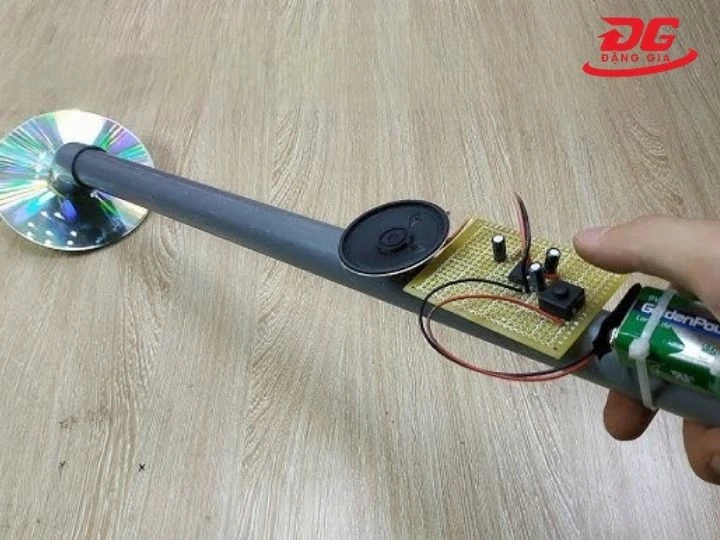

Tận dụng linh kiện từ đồ điện tử cũ giúp tiết kiệm tối đa chi phí khi chế tạo

Ai cũng có thể thử

Thực tế, quy trình chế máy dò kim loại được tinh giản đến mức tối đa. Từ học sinh muốn khám phá khoa học đến người nội trợ muốn tìm chiếc nhẫn đánh rơi trong vườn, chỉ cần 1 chút kiên nhẫn và làm theo hướng dẫn thì “phép màu” sẽ đến.

Thỏa sức sáng tạo với dân mê DIY

Với các tín đồ yêu thích tự tay làm mọi thứ, cảm giác lắp ráp thành công thiết bị từ linh kiện rời rạc luôn mang đến sự phấn khích. Chế máy dò tìm kim loại không chỉ là tạo ra một công cụ mà là quá trình bạn “hack” các nguyên lý, tùy chỉnh độ nhạy theo ý muốn.

Việc lắp ráp và tùy chỉnh máy mang lại cảm giác phấn khích cho dân mê DIY

Hạn chế ít ai biết của máy dò kim loại tự chế

Bên cạnh ưu điểm về chi phí và khả năng tùy chỉnh, máy dò kim loại tự chế còn tồn tại một số hạn chế. Những vấn đề này chủ yếu liên quan đến độ ổn định, khả năng phân biệt kim loại và mức độ phụ thuộc vào điều kiện môi trường.

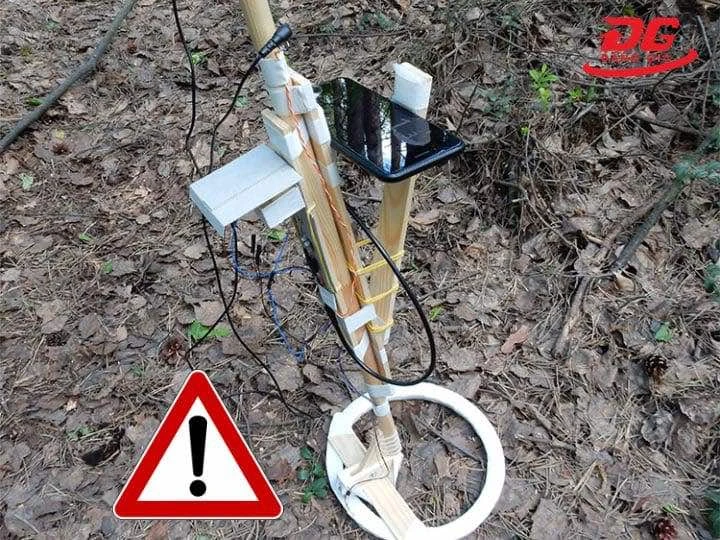

Máy dò tự chế thường có độ ổn định và khả năng phân biệt kim loại hạn chế so với máy chuyên dụng

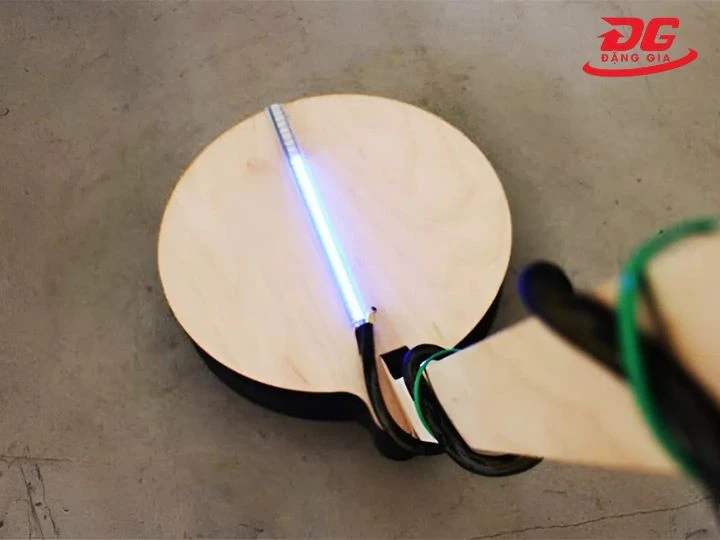

• Độ nhạy không ổn định: Mạch và cuộn dây tự chế sẽ cho kết quả khác nhau sau mỗi lần lắp ráp hoặc điều chỉnh.
• Dễ bị ảnh hưởng bởi môi trường: Đất ẩm, khoáng chất trong đất, dây điện hoặc các nguồn nhiễu điện từ khiến thiết bị phát tín hiệu sai.
• Khó xác định chính xác loại kim loại: Nhiều mô hình DIY chỉ phát hiện sự thay đổi của trường điện từ mà không đủ khả năng phân biệt sắt, thép, đồng hoặc nhôm.
• Hiệu suất phụ thuộc nhiều vào cuộn dây: Kích thước, số vòng dây, vật liệu và cách bố trí cuộn dây đều ảnh hưởng đến kết quả dò.
• Khó duy trì thông số đồng nhất: Hai thiết bị làm theo cùng một sơ đồ vẫn có thể hoạt động khác nhau do sai số linh kiện, cách quấn dây hoặc quá trình lắp ráp.
• Khả năng dò ở khoảng cách lớn bị hạn chế: Không nên mặc định máy tự chế có khả năng phát hiện vật thể ở một độ sâu cố định, bởi kết quả phụ thuộc vào thiết kế mạch, kích thước vật thể và môi trường.
• Khó kiểm tra và sửa lỗi: Khi thiết bị hoạt động không ổn định, người dùng cần có kiến thức về mạch điện, nguồn cấp và tín hiệu để xác định nguyên nhân.

Vì vậy, máy dò kim loại tự chế phù hợp hơn với mục đích tìm hiểu nguyên lý và thử nghiệm mô hình. Nếu cần kết quả ổn định, khả năng hiệu chỉnh rõ ràng và độ tin cậy cao hơn, nên cân nhắc mua hoặc thuê máy dò kim loại thương mại được thiết kế cho mục đích cụ thể.

Hướng dẫn cách chế máy dò kim loại bằng radio, máy tính bỏ túi cũ

Để thực hiện mô hình máy dò kim loại đơn giản từ radio và máy tính bỏ túi cũ, bạn cần chuẩn bị đầy đủ dụng cụ và tiến hành lắp ráp theo đúng trình tự. Các bước dưới đây mang tính thử nghiệm, giúp bạn dễ hình dung cách tạo tín hiệu và kiểm tra sự thay đổi khi có vật thể kim loại ở gần.

Chuẩn bị

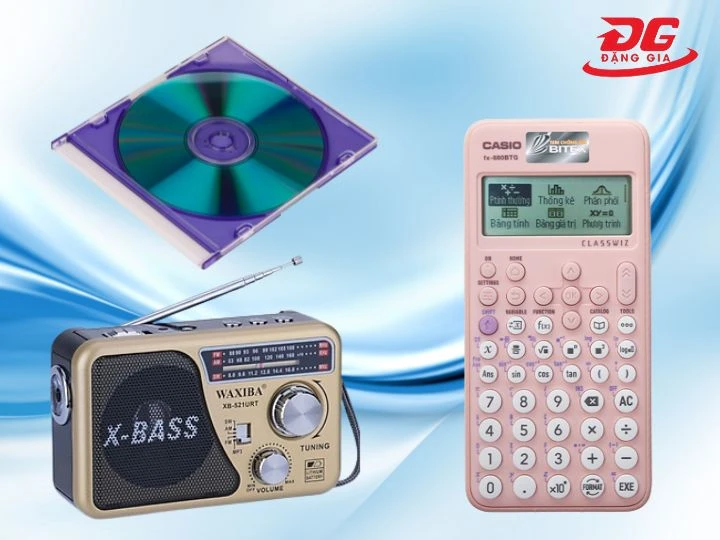

Chỉ với chiếc radio AM và máy tính bỏ túi cũ, bạn đã có thể bắt tay vào làm

Các dụng cụ cần có đó là:

• 01 Chiếc Radio cũ, nên dùng loại có băng tần AM.
• 01 Máy tính bỏ túi dòng Casio hoặc phổ thông còn hoạt động.
• Vỏ hộp đĩa CD dùng làm khung kết nối linh hoạt.
• Băng dính hai mặt hoặc keo dán để cố định thiết bị.

Các bước thực hiện

• Bước 1 - Tạo khung xương: Dán chiếc Radio vào 1 mặt của vỏ hộp CD và máy tính bỏ túi vào mặt đối diện. Hãy đảm bảo dán chắc chắn để không bị xê dịch khi di chuyển.
• Bước 2 - Kích hoạt hệ thống: Bật nguồn cho cả Radio và máy tính.
• Bước 3 - Dò tìm tần số: Chỉnh Radio sang chế độ AM, vặn nút dò sóng đến vùng tần số tĩnh (không có tiếng đài) cho đến khi nghe thấy tiếng “rồ” hoặc tiếng nhiễu âm thanh to và rõ.
• Bước 4 - Hiệu chỉnh độ nhạy: Từ từ gập vỏ hộp đĩa CD lại (đưa máy tính lại gần Radio) cho đến khi tiếng “rồ” thay đổi âm sắc hoặc đột ngột nhỏ đi. Đây chính là “điểm rơi” lý tưởng để bắt đầu dò tìm.
• Bước 5 - Săn tìm mục tiêu: Giữ nguyên độ gập đó, hướng mặt có máy tính xuống sát mặt đất. Khi quét qua khu vực có kim loại, sự biến thiên từ trường sẽ làm tiếng “rồ” trên Radio thay đổi âm thanh rõ rệt, báo hiệu mục tiêu đang ở ngay dưới chân bạn.

Hướng dẫn cách chế máy dò kim loại bằng bảng mạch

Nếu bạn muốn một thiết bị có độ chính xác cao hơn và yêu cầu kỹ năng lập trình, lắp ráp, đây chính là “phiên bản nâng cấp” dành cho bạn.

Chuẩn bị

Hệ thống này đòi hỏi sự đầu tư kỹ lưỡng về linh kiện:

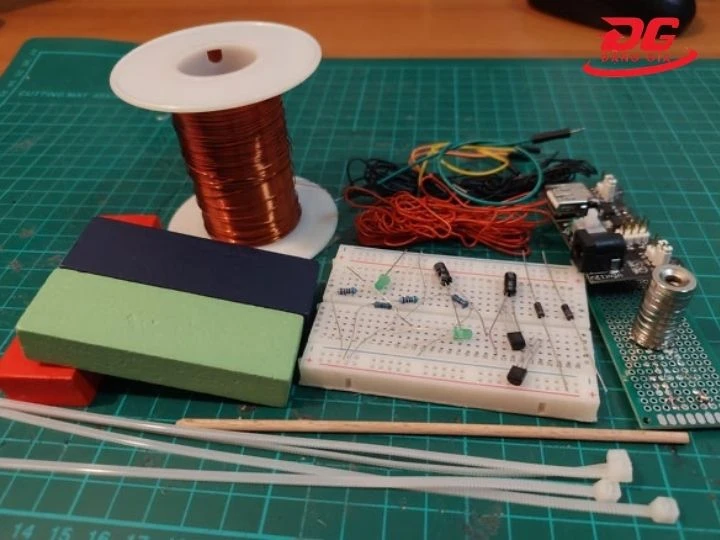

Mô hình dùng bảng mạch đòi hỏi người làm phải am hiểu và chuẩn bị nhiều linh kiện bán dẫn

• Bộ não điều khiển: Mạch Intel Edison (tích hợp CPU, RAM), bảng mạch Breadboard PCB.
• Linh kiện âm thanh & hiển thị: Loa nhỏ (8 ohm), dãy đèn LED báo hiệu.
• Hệ thống bán dẫn: Transistor (3 con 2N3904, 1 con 2N3906), Diode 1N4148, Zener diode 5V6.
• Bộ linh kiện thụ động: Các loại điện trở (1K, 10K, 220K...), tụ điện và chiết áp 1K để điều chỉnh độ nhạy.
• Nguồn năng lượng: Khay pin và 6 viên pin AA (tạo dòng 9V), bộ chuyển đổi UBEC DC/DC để ổn định dòng điện.
• Cuộn dây cảm ứng: Dây điện từ 30 AWG.

Các bước thực hiện

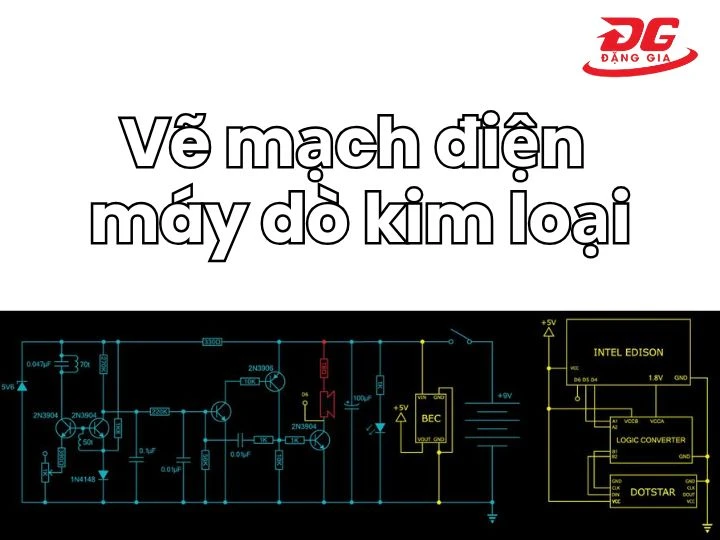

Bước 1 - Giải mã sơ đồ mạch

Nghiên cứu kỹ sơ đồ nguyên lý. Toàn bộ hệ thống sẽ lấy nguồn từ pin AA qua công tắc. Mạch màu xanh đóng vai trò “mắt thần” phát hiện kim loại, trong khi mạch màu đỏ (loa) là bộ phận phát tín hiệu bắt buộc.

Cần nghiên cứu và nắm rõ nguyên lý mạch điện trước khi tiến hành hàn nối

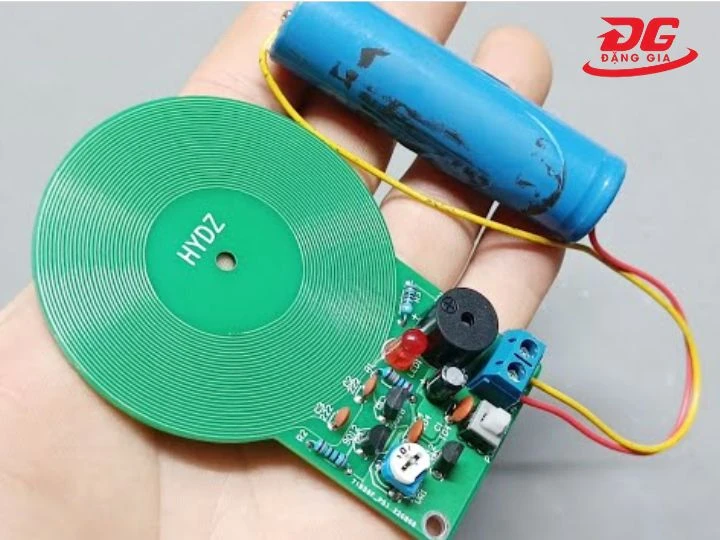

Bước 2 - Lắp ráp cơ khí điện tử

Tiến hành hàn các linh kiện lên bo mạch theo sơ đồ. Bộ UBEC nên được hàn sau cùng để tránh vướng víu và giúp tản nhiệt tốt hơn cho toàn mạch.

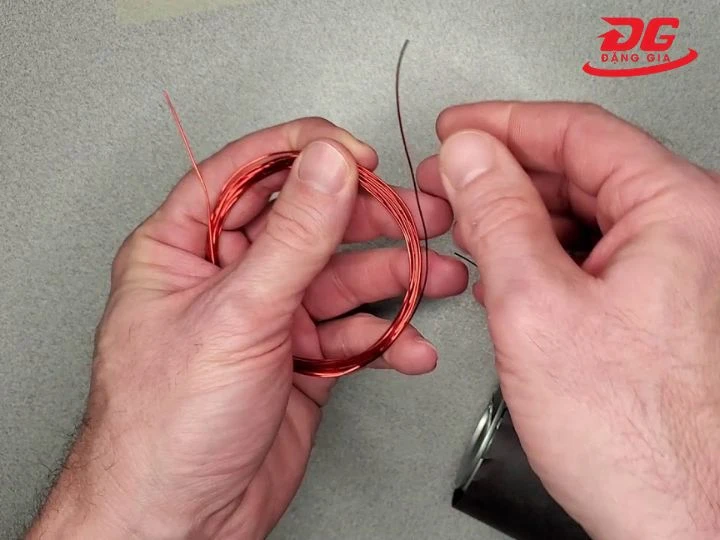

Bước 3 - Chế tạo cuộn dây cảm ứng (Search Coil)

Đây là bộ phận quan trọng nhất. Bạn cần quấn 2 cuộn dây đồng có đường kính khoảng 70mm. Cuộn 1: 30 vòng dây, cuộn 2 khoảng 50 vòng dây. Nên để thừa mỗi đầu dây 10cm để hàn vào mạch điều khiển.

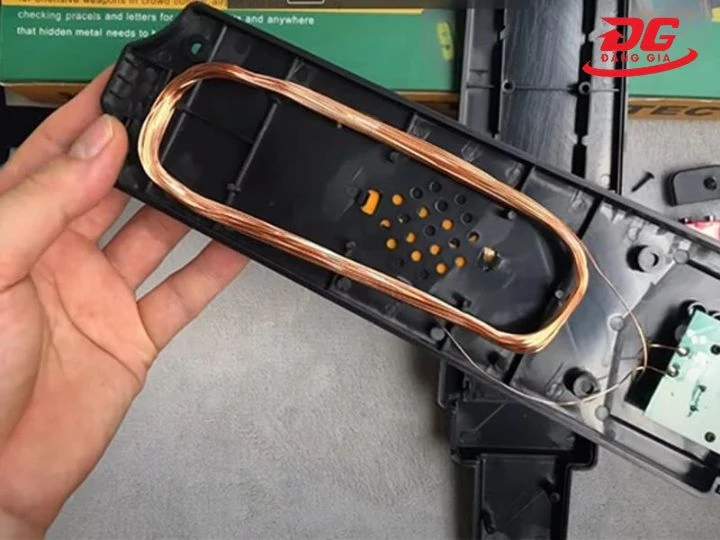

Cuộn dây cảm ứng (Search Coil) là "trái tim" quyết định độ nhạy của máy dò

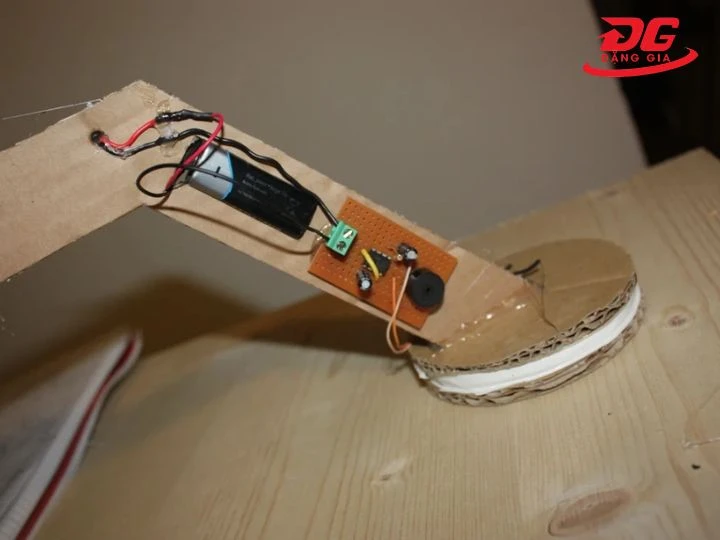

Bước 4 - Dựng khung bảo vệ

Sử dụng gỗ hoặc nhựa (vật liệu không dẫn điện) để làm khung máy. Thiết kế cần đảm bảo hộp chứa vừa vặn các bảng mạch và pin, đồng thời tay cầm phải chắc chắn.

Khung máy nên làm bằng nhựa hoặc gỗ để cách điện, thiết kế chắc chắn khi cầm nắm

Thiết kế cần đảm bảo hộp chứa vừa vặn các bảng mạch và pin

Bước 5 - Thiết lập điều khiển cho máy

Cài đặt chương trình điều khiển (Arduino Sketch) lên nền tảng Intel Edison. Chương trình sẽ theo dõi sự biến thiên của từ trường mỗi 3 mili giây. Nếu phát hiện kim loại, nó sẽ ra lệnh cho đèn LED nháy và loa phát tiếng báo.

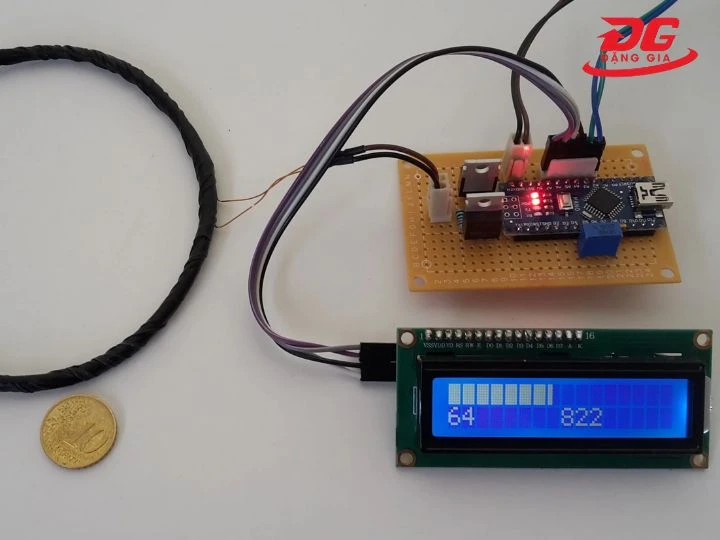

Nạp chương trình điều khiển vào bo mạch để xử lý tín hiệu phản hồi

Bước 6 - Thử nghiệm thực địa

Bật công tắc và quét thử qua các vật dụng kim loại. Nếu đèn LED sáng và loa kêu to khi lại gần vật thể, bạn đã chế thành công máy dò kim loại “xịn sò”.

Tiến hành rà sát thực tế để kiểm tra độ nhạy và âm thanh báo hiệu của máy

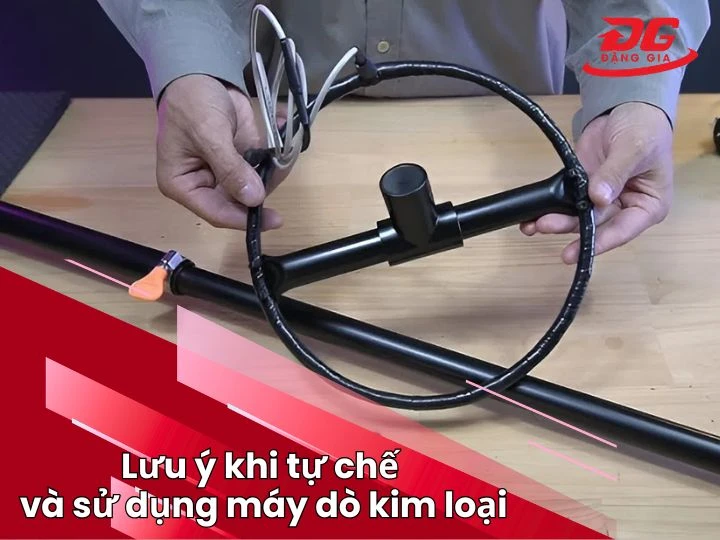

Nguyên tắc vàng khi chế tạo và sử dụng máy dò kim loại tự chế

Chế máy dò kim loại là một chuyện nhưng để nó không kêu loạn xạ khi vận hành là kỹ năng quan trọng. Dưới đây là mẹo nhỏ mà có võ giúp thiết bị hoạt động ổn định, chuẩn xác.

Tuân thủ một số nguyên tắc cơ bản giúp máy của bạn hoạt động ổn định, tránh báo ảo

• Lớp “giáp sắt” chống nhiễu: Máy rà kim loại tự chế “khắc” với sóng điện từ xung quanh. Hãy dùng giấy bạc, giấy nhôm cuốn quanh cuộn dây dò. Không nên bọc kín mà hãy để khoảng hở nhỏ 1cm để loại bỏ nhiễu từ.

• Siết chặt mối nối: Máy tự chế thường gặp lỗi “chập chờn” do mối hàn lỏng lẻo hoặc dây dẫn quá dài. Hãy rút ngắn dây nối giữa các cuộn cảm và bảng mạch, bọc keo kỹ thuật tại các điểm tiếp xúc để tránh suy hao đường truyền.

• Cố định khung xương cứng cáp: Dùng dây rút nhựa hoặc keo nến để cố định chặt cuộn cảm vào mặt phẳng cứng trước khi gắn vào cán cầm để máy không phát tín hiệu giả và rung lắc.

• Sử dụng nguồn điện ổn định: Thay vì dùng pin cũ đã sụt áp, hãy đầu tư viên pin mới có dòng xả ổn định. Nguồn điện yếu chính là nguyên nhân khiến âm thanh cảnh báo bị rè, độ nhạy vì thế giảm đi 50%.

• Kỹ thuật “rà sát mặt đất”: Hãy giữ mặt dò song song và cách mặt đất khoảng 2 - 3 cm. Khi di chuyển, hãy quét theo hình vòng cung, thật chậm rãi. Điều này giúp máy có đủ thời gian để “phản ứng” với kim loại.

• Tinh chỉnh tần số trong môi trường yên tĩnh: Trước khi dùng, hãy đứng xa các nguồn phát sóng như điện thoại, lò vi sóng,...để căn chỉnh lại giúp máy phát hiện và phân biệt đúng nhất.

Nên hiệu chỉnh máy ở khu vực trống, tránh xa sóng điện thoại hay nguồn điện lớn

Hành trình chế máy dò kim loại có thể bắt đầu từ tiếng rè của chiếc radio cũ. Nếu bạn yêu thích sự tò mò, thích khám phá và muốn tiết kiệm chi phí, đừng ngại ngần thử sức với hướng dẫn trên.

Những yếu tố ảnh hưởng đến khả năng dò kim loại

Khả năng dò của máy tự chế phụ thuộc vào thiết kế thiết bị và điều kiện thực tế. Một số yếu tố chính gồm:

Kết quả dò tìm phụ thuộc nhiều vào chất liệu vật thể và độ phức tạp của nền đất

• Kích thước và cấu tạo cuộn dây: Đường kính, số vòng dây, kích thước và cách bố trí cuộn dây ảnh hưởng trực tiếp đến độ nhạy và độ ổn định của tín hiệu dò.
• Loại kim loại: Sắt, thép, đồng, nhôm... có đặc tính điện và từ tính khác nhau nên mức độ phản hồi với máy cũng khác. Kích thước, hình dạng vật thể cũng ảnh hưởng kết quả.
• Khoảng cách tới vật thể: Vật thể càng xa hoặc nằm càng sâu thì tín hiệu thường càng yếu. Khả năng phát hiện thực tế còn phụ thuộc vào mạch điện, cuộn dây và kích thước vật thể.
• Nhiễu điện từ: Dây điện, thiết bị điện tử hoặc nguồn phát sóng gần đó gây nhiễu, khiến máy phát tín hiệu sai hoặc hoạt động thiếu ổn định.
• Điều kiện môi trường: Độ ẩm, đất có nhiều khoáng chất, cát hoặc nền đất phức tạp đều ảnh hưởng đến tín hiệu. Vì vậy, cùng một máy nhưng kết quả dò sẽ khác nhau tùy địa điểm.

Câu hỏi thường gặp khi chế máy dò kim loại

Dưới đây là những câu hỏi thường gặp giúp bạn hiểu rõ hơn về khả năng phát hiện kim loại, độ sâu dò và những hạn chế của thiết bị tự chế.

Máy dò kim loại tự chế có thay thế được máy chuyên dụng không?

Không thể thay thế. Máy tự chế phù hợp hơn với mục đích học tập, trải nghiệm nguyên lý hoạt động; trong khi máy chuyên dụng thường có độ ổn định, khả năng lọc nhiễu và phân loại kim loại tốt hơn.

Máy dò kim loại tự chế có dò được vàng không?

Có thể phát hiện một số vật thể bằng vàng khi kích thước và khoảng cách phù hợp. Tuy nhiên, khả năng phát hiện vàng nhỏ hoặc vàng dạng hạt phụ thuộc nhiều vào thiết kế mạch, cuộn dây và điều kiện môi trường.

Máy tự chế có thể dò sâu bao nhiêu?

Không có mức độ sâu cố định cho mọi loại máy tự chế. Khả năng dò phụ thuộc vào thiết kế mạch, kích thước cuộn dây, kích thước vật thể, loại kim loại và môi trường xung quanh.

Không có thông số độ sâu cố định, tùy thuộc vào kích thước cuộn dây và kim loại mục tiêu

Vì sao máy dò kim loại tự chế báo tín hiệu sai?

Tín hiệu sai xuất phát từ nhiễu điện từ, nguồn điện không ổn định, cuộn dây chưa phù hợp hoặc ảnh hưởng của đất và khoáng chất. Việc lắp ráp, hiệu chỉnh chưa chính xác cũng khiến cho máy hoạt động thiếu ổn định.

Có thể dùng radio để làm máy dò kim loại không?

Có thể tạo một số mô hình thử nghiệm dựa trên radio AM để quan sát sự thay đổi tín hiệu khi đến gần vật thể kim loại. Tuy nhiên, cách này có độ nhạy và độ ổn định hạn chế, phù hợp chủ yếu với mục đích tìm hiểu nguyên lý.

Chế máy dò kim loại là một mô hình thú vị để tìm hiểu cách thiết bị phát hiện kim loại và trải nghiệm quá trình lắp ráp, thử nghiệm. Tuy nhiên, hiệu quả thực tế phụ thuộc nhiều vào thiết kế mạch, cuộn dây và môi trường sử dụng. Nếu cần thiết bị hoạt động ổn định và đáp ứng yêu cầu dò tìm cụ thể, người dùng nên cân nhắc lựa chọn máy chuyên dụng phù hợp thay vì chỉ dựa vào các mô hình tự chế.
