Tháp giải nhiệt Hypebol: Cấu tạo, Ưu điểm, Phân loại

Tháp giải nhiệt Hypebol - giải pháp làm mát đầy khác biệt, tích hợp nhiều công nghệ hiện đại. Sản phẩm nổi bật với thiết kế hình học ấn tượng cùng khả năng vận hành không cần quạt cưỡng bức.

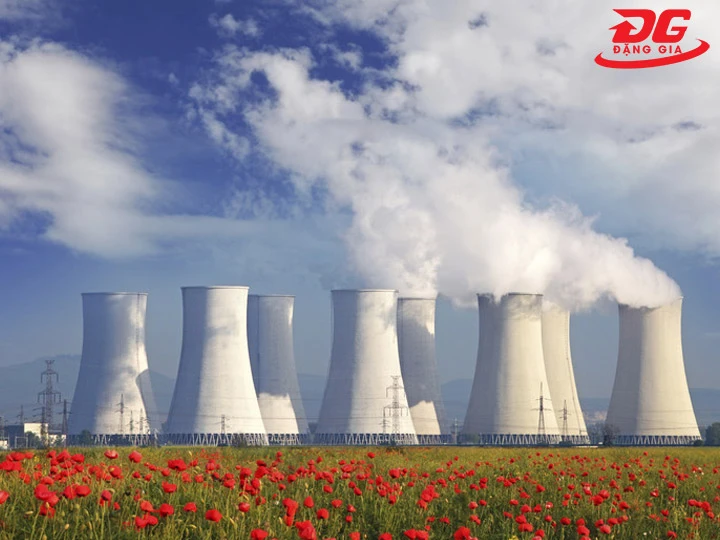

1. Giới thiệu về tháp giải nhiệt Hypebol

Tháp giải nhiệt Hypebol thuộc dòng tháp tản nhiệt công nghiệp hiệu suất cao. Sản phẩm này được nghiên cứu và phát triển bởi các tập đoàn cơ điện hàng đầu thế giới như: SPX (Mỹ), BAC (Mỹ), Enexio (Đức).

Sở hữu thiết kế hình hyperbol độc đáo, tháp Hypebol không cần dùng quạt cưỡng bức mà vẫn làm mát ổn định.

Tháp hạ nhiệt Hypebol sở hữu công nghệ làm mát khí động học hiện đại. Độ bền kết cấu cực cao, chịu lực gió, rung chấn và thời tiết khắc nghiệt tốt.

Đặc biệt, hiệu quả trao đổi nhiệt của thiết bị này vượt trội hơn hẳn các dòng tháp thông thường. Khả năng làm mát liên tục trên diện rộng thích hợp với các ngành yêu cầu tản nhiệt khối lượng lớn.

Sau hàng chục năm ra mắt thị trường, tháp tản nhiệt Hypebol đã có mặt tại hàng nghìn nhà máy nhiệt điện, tổ hợp hóa dầu tại hơn 60 quốc gia.

Tại Việt Nam, các dự án sử dụng tháp Hypebol thường được triển khai tại các nhà máy nhiệt điện lớn như: Vũng Áng, Phú Mỹ, Duyên Hải.

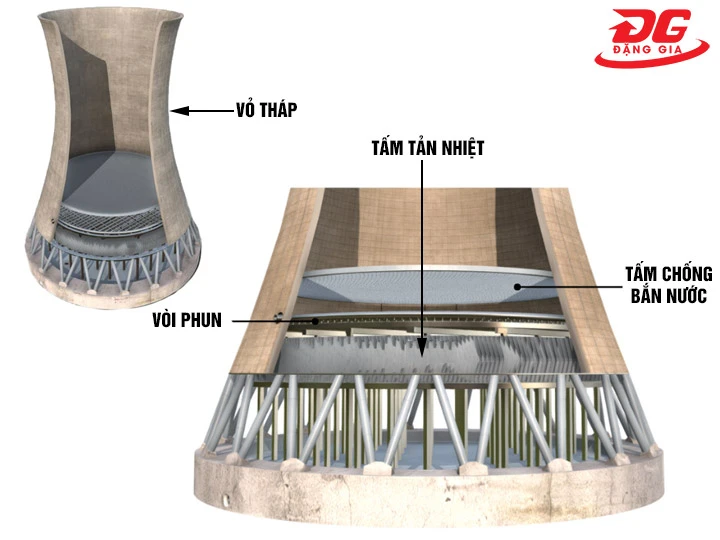

2. Phân tích cấu tạo tháp giải nhiệt Hypebol

Tháp giải nhiệt Hypebol là sự kết hợp tinh tế giữa thiết kế khí động học và kỹ thuật truyền nhiệt hiện đại. Khác biệt nổi bật so với các tháp khác là không có quạt cưỡng bức. 1 chiếc tháp thường cao từ vài chục đến trên 100 mét, gồm các bộ phận sau:

• Vỏ tháp hình hyperbol (Hyperbolic Shell): Có tác dụng tăng cường lực hút không khí tự nhiên từ đáy lên đỉnh tháp, ổn định dòng khí đối lưu, tối ưu quá trình trao đổi nhiệt. Bộ phận này thường làm từ bê tông cốt thép đúc tại chỗ.
• Hệ thống phân phối nước: Bao gồm các ống dẫn, vòi phun hoặc khay phân phối đặt phía trên khối đệm.
• Khối đệm tản nhiệt: Là vùng trung tâm trao đổi nhiệt giữa nước và không khí. Có thể làm từ nhựa lưới, thanh PVC hoặc thanh xi măng.
• Bể chứa nước lạnh: Nằm ở đáy tháp, thường có rãnh thoát hoặc hệ thống lọc rác, van xả tự động.
• Miệng thoát khí: Nằm ở đỉnh tháp, đóng vai trò đẩy luồng khí nóng, ẩm ra môi trường ngoài.
• Thành phần phụ khác: Cầu thang bảo trì, cửa kiểm tra, lưới chắn rác, hệ thống xử lý nước tái tuần hoàn.

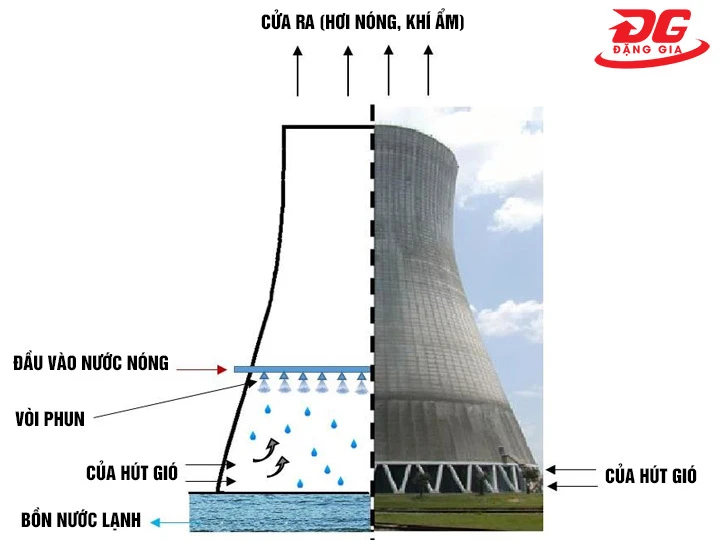

3. Cách thức tháp giải nhiệt Hypebol vận hành

Tháp giải nhiệt Hypebol vận hành dựa vào nguyên lý đối lưu tự nhiên. Nhờ thiết kế hình hyperbol, tháp tận dụng tối đa lực hút khí tự nhiên, để mang theo hơi nóng thoát ra ngoài.

Quy trình vận hành:

• Từ các thiết bị như lò hơi, hệ thống trao đổi nhiệt hoặc máy sản xuất, nước nóng sẽ được đưa lên hệ thống phân phối tại đỉnh tháp. Tại đây, hệ thống vòi phun hoặc khay rãnh sẽ phun tỏa đều dưới dạng tia nhỏ.
• Nước rơi xuống qua khối đệm (fill), nhờ cấu trúc xếp tầng của khối này chia thành các mảng mỏng, làm tăng đáng kể diện tích tiếp xúc. Trong lúc này, không khí lạnh từ bên ngoài được hút vào đáy tháp, di chuyển nhờ hiệu ứng ống khói.
• Khi nước và không khí giao thoa trong khối đệm, hơi nước nóng sẽ bốc hơi, mang theo nhiệt lượng bay lên trên. Đồng thời, phần nước còn lại sẽ được làm mát nhanh chóng và rơi xuống đáy tháp.
• Luồng không khí đã hấp thụ nhiệt và hơi nước sẽ bốc lên đỉnh tháp và thoát ra môi trường bên ngoài. Thiết kế hình hyperbol giúp luồng khí này không bị loạn lưu.
• Nước được tản nhiệt sẽ chảy xuống bể chứa tại đáy tháp và bơm tuần hoàn trở lại hệ thống sản xuất.

4. Các loại tháp hạ nhiệt Hypebol phổ biến

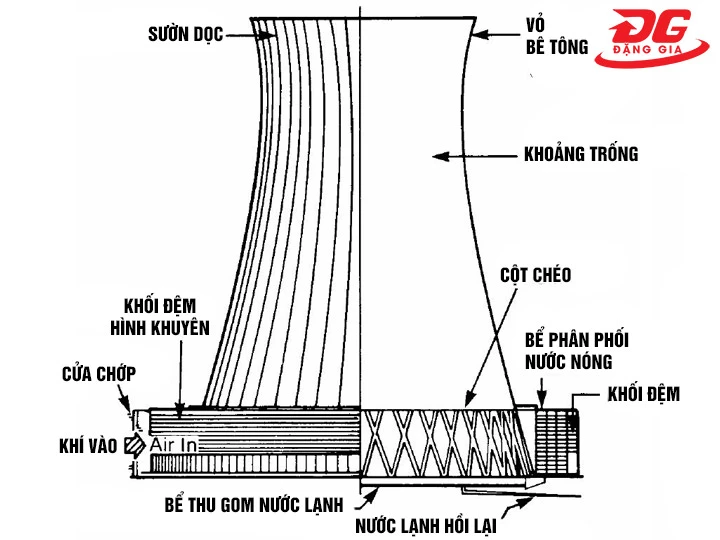

4.1. Tháp giải nhiệt Hypebol dòng xuôi

Tháp giải nhiệt Hypebol dòng xuôi có đặc trưng là nước và không khí cùng di chuyển theo 1 chiều từ trên xuống dưới. Cấu trúc này giúp thiết bị vận hành theo cơ chế tuần hoàn tự nhiên.

Ưu điểm nổi bật:

• Phù hợp với những hệ thống làm mát có lưu lượng nước lớn nhưng yêu cầu nhiệt độ giảm vừa phải.
• Số lượng linh kiện chuyển động ít, gần như không cần bảo trì phức tạp.
• Hầu như không gây ồn và rung trong quá trình vận hành. Thích hợp dùng cho khu công nghiệp nằm gần cụm dân cư.

Do nước và không khí đi cùng chiều, thời gian tiếp xúc ngắn nên loại tháp này cho hiệu quả làm mát thấp hơn tháp dòng ngược.

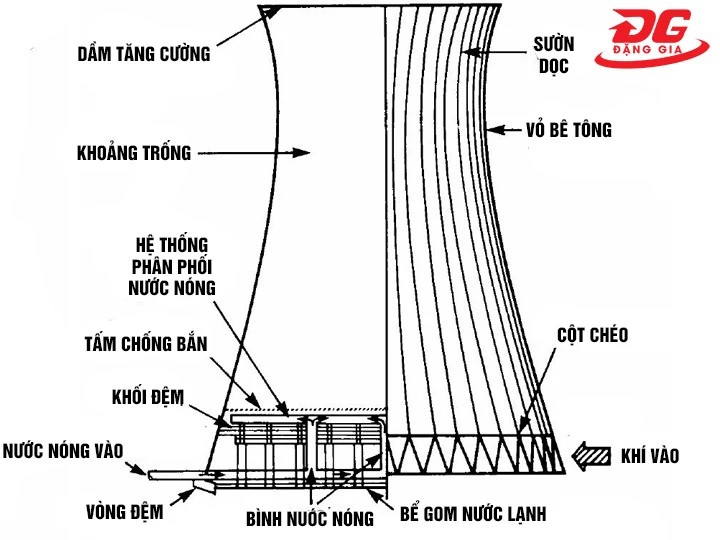

4.2. Tháp giải nhiệt Hypebol dòng ngược

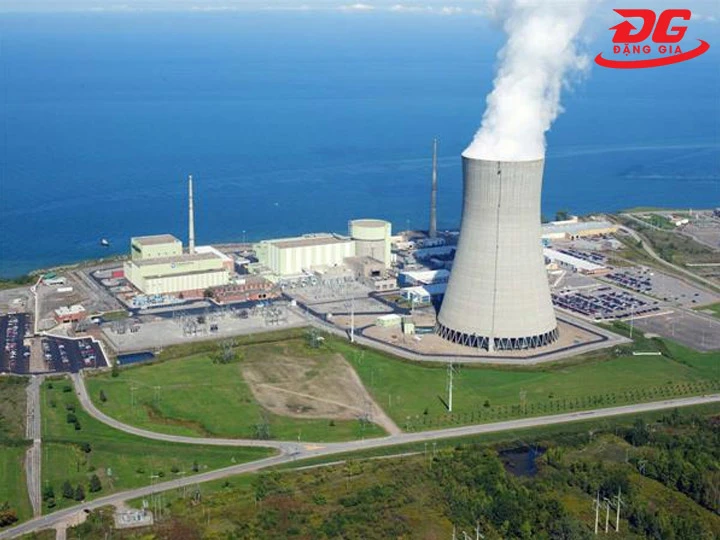

Khác với dòng xuôi, tháp giải nhiệt Hypebol dòng ngược (nước và không khí di chuyển ngược chiều) tạo nên vùng trao đổi nhiệt mạnh mẽ. Do đó, hiệu quả tản nhiệt mạnh, phù hợp với những nơi yêu cầu làm mát sâu, nhanh chóng.

Ưu điểm vượt trội:

• Tối ưu hiệu suất làm mát, giúp giảm nhiệt độ nước xuống mức thấp hơn so với dòng xuôi.
• Giữ nhiệt độ ổn định, đồng đều hơn, phù hợp cho những ngành đòi hỏi kiểm soát nhiệt nghiêm ngặt.
• Tăng độ bền cho thiết bị sinh nhiệt nhờ nước được làm lạnh tốt trước khi quay về hệ thống. Do đó, làm tăng độ bền cho nồi hơi, các vật dụng sinh nhiệt.

5. Ưu điểm vượt trội của tháp tản nhiệt Hypebol

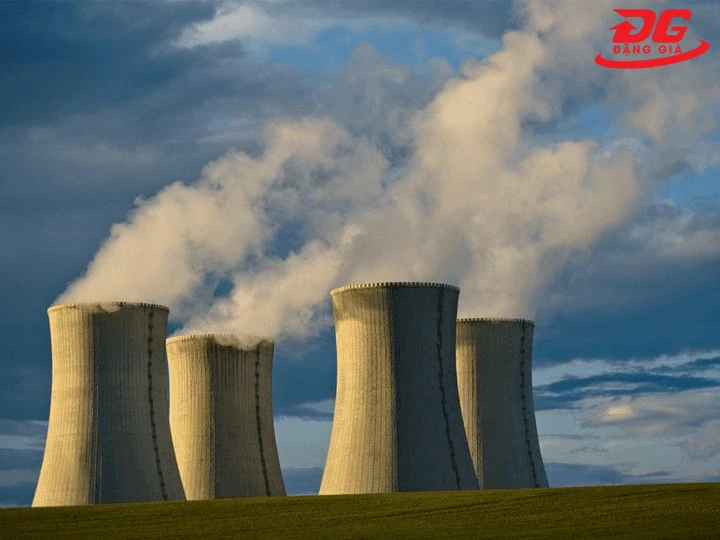

5.1. Tạo khí mát sâu và đều

Thay vì dựa vào quạt cưỡng bức như các dòng tháp thông thường, Hypebol tận dụng hiện tượng đối lưu khí tự nhiên. Nhờ cấu trúc hình hyperbol (hẹp ở giữa và loe ở đáy và đỉnh) tháp tạo ra:

• Hiệu ứng ống khói mạnh mẽ: luồng không khí lạnh được hút vào liên tục, tương tác với dòng nước nóng đi từ trên xuống.
• Tốc độ gió tăng dần ở đoạn eo tháp, giúp hơi nóng thoát nhanh mà không nghẽn nhiệt.
• Tốc độ di chuyển của khí và nước đạt từ 3,5 - 5,2 m/s, từ đó tăng khả năng truyền nhiệt. Nhờ đó, nhiệt độ đầu ra có thể giảm sâu 6 - 10°C/chu trình.

Theo nghiên cứu từ SPX, tháp Hyperbol của hãng có hệ số phân bổ dòng khí đều đạt 90 - 95%. Cao hơn khoảng 15% so với tháp tản nhiệt tròn truyền thống.

5.2. Tiêu hao năng lượng xíu xiu

Tháp giải nhiệt Hypebol hoạt động hoàn toàn dựa vào đối lưu tự nhiên. Chính vì vậy, trong toàn bộ quá trình tạo luồng khí, mức tiêu hao điện năng gần như bằng 0.

Theo thống kê từ SPX Marley, 1 tháp cưỡng bức 1000 m³/h có thể tiêu tốn tới 15 - 30 kWh/ngày (chỉ để vận hành quạt). Trong khi đó, tháp Hypebol cùng công suất chỉ tiêu một lượng điện nhỏ cho việc bơm nước tuần hoàn. Đây là phần tiêu hao bắt buộc ở mọi hệ thống.

Cấu trúc hình hyperbol tối ưu khí động học giúp tháp tự tạo luồng hút gió mạnh mẽ mà không cần động cơ, truyền động. Điều này giúp tiết kiệm hàng chục triệu đồng mỗi năm.

5.3. Làm mát ổn định theo năm tháng

Tháp giải nhiệt Hypebol đặc biệt được ưu tiên trong các công trình công nghiệp lớn.

Thiết kế tĩnh, 3 không (không quạt, mô tơ, bánh răng), thiết bị hầu như không có bộ phận chuyển động.

Vỏ tháp cấu tạo từ bê tông cốt thép, chịu được gió bão, nhiệt độ khắc nghiệt, ăn mòn hóa chất từ nhà máy.

Tại Đức, Nhật Bản, nhiều thiết bị đã đi vào hoạt động vài chục năm chỉ cần bảo trì định kỳ khối đệm và hệ thống cấp nước.

5.4. Độ linh hoạt cao, dễ thi công

Kích thước tương đối lớn, không gây trở ngại cho việc thi công tháp Hypebol. Bởi lẽ, dòng sản phẩm này có độ linh hoạt ấn tượng trong thiết kế, xây dựng, phù hợp với nhiều địa hình, mục đích dùng khác nhau.

• Thi công dạng khối cố định, không yêu cầu lắp đặt các bộ phận chuyển động phức tạp.
• Có thể thiết kế tùy biến về chiều cao, đường kính đáy, lưu lượng làm mát tùy theo công suất nhà máy.
• Không yêu cầu nền móng đặc biệt, miễn là đảm bảo địa chất vững.

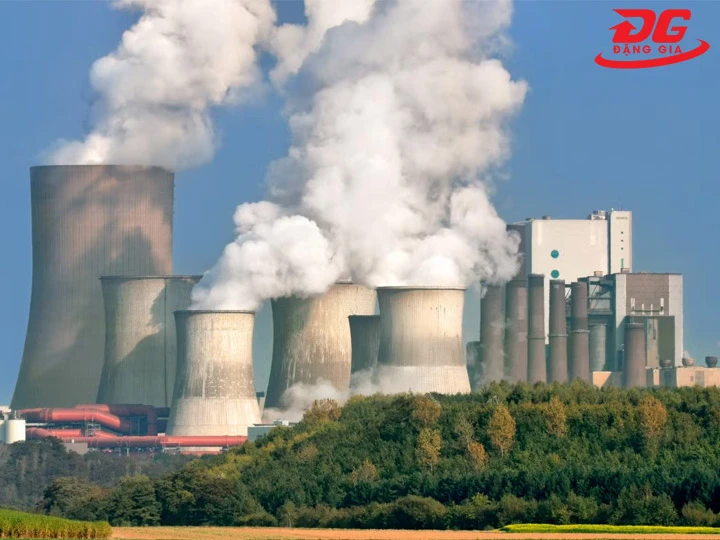

6. Ứng dụng tháp giải nhiệt Hypebol trong thực tế

Tháp giải nhiệt Hypebol đang trở thành mảnh ghép không thể thiếu trong nhiều chuỗi sản xuất hiện đại. Hiệu suất cao, khả năng tiết kiệm năng lượng vượt trội là những lý do khiến tháp Hypebol được ứng dụng rộng rãi.

• Ngành nhiệt điện: Các nhà máy nhiệt điện than, nhiệt điện khí sử dụng tháp để làm nguội nước từ bình ngưng tuabin, duy trì chu trình Rankine khép kín.
• Ngành hóa chất: Tháp đảm bảo làm mát hệ thống thiết bị trao đổi nhiệt, bồn trộn, bình phản ứng. Duy trì nhiệt độ ổn định cho các phản ứng hóa học.
• Luyện kim: Tháp giải nhiệt công nghiệp đảm nhiệm vai trò làm mát dầu thủy lực, làm nguội lò, khuôn ép.
• Thực phẩm: Làm mát thiết bị sản xuất, máy nén khí, băng tải nhiệt…

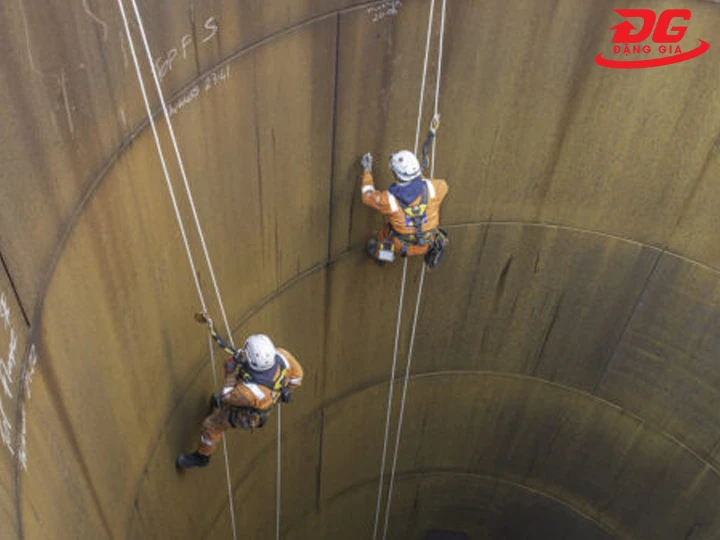

7. Mẹo dùng, bảo trì, bảo dưỡng tháp giải nhiệt Hypebol ít hỏng vặt

Dù được đánh giá là thiết bị bền bỉ, ít cần bảo trì nhờ cấu trúc không có bộ phận chuyển động, tháp vẫn cần được chăm sóc đúng cách. Dưới đây, Trung Tâm Mua Sắm xin chỉ một vài mẹo hữu ích giúp tháp luôn hoạt động tốt.

• Vệ sinh khối đệm: Bộ phận này dễ bị bám bụi, rong rêu hoặc cặn khoáng, cần vệ sinh 6 tháng/lần. Có thể dùng vòi áp lực cao, hoặc dung dịch tẩy rửa chuyên dụng để làm sạch bề mặt fill.
• Kiểm tra hệ thống: Hệ thống phân phối nước cần đảm bảo không bị tắc vòi, rỉ đường ống hoặc phun lệch hướng. Nếu sử dụng khay phân phối, cần loại bỏ rong rêu hoặc rác chắn dòng chảy.
• Theo dõi bể chứa: Bể chứa đáy tháp dễ tích tụ cặn bẩn, bùn đáy, cần được vệ sinh định kỳ 3 tháng/lần. Đồng thời, dùng lọc tuần hoàn để hạn chế đóng cặn canxi, magie.
• Kiểm tra lớp vỏ: Phát hiện và xử lý ngay các vết nứt, bong tróc ngoài vỏ, trên thành tháp bằng vật liệu trám, tránh để lan rộng.
• Ghi nhật ký vận hành: Cần lưu lại số liệu nhiệt độ đầu vào/ra, lưu lượng nước, các lần vệ sinh, sửa chữa.

Tháp giải nhiệt Hypebol giúp giữ nhiệt độ ổn định, bảo vệ thiết bị khỏi hao mòn, và âm thầm duy trì sự trơn tru của cả hệ thống. Nếu bạn đang tìm kiếm một lựa chọn đáng tin cậy cho công trình, Hypebol chính là lời đáp.
