Sơ đồ hệ thống lạnh 2 cấp nén: Cấu tạo Nguyên lý & Ứng dụng

Sơ đồ hệ thống lạnh 2 cấp nén phản ánh toàn bộ logic thiết kế. Khi hiểu đúng, bạn không chỉ đọc bản vẽ dễ dàng mà còn thi công, vận hành, bảo trì thiết bị hiệu quả.

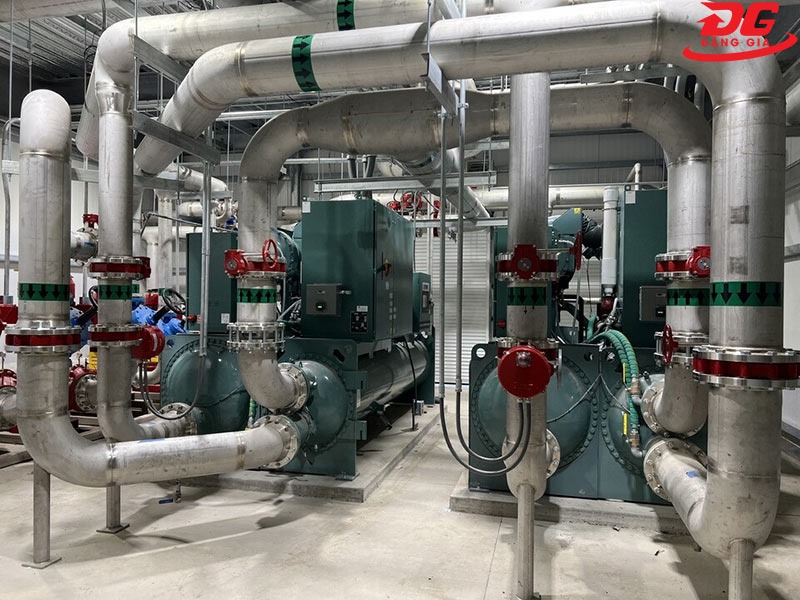

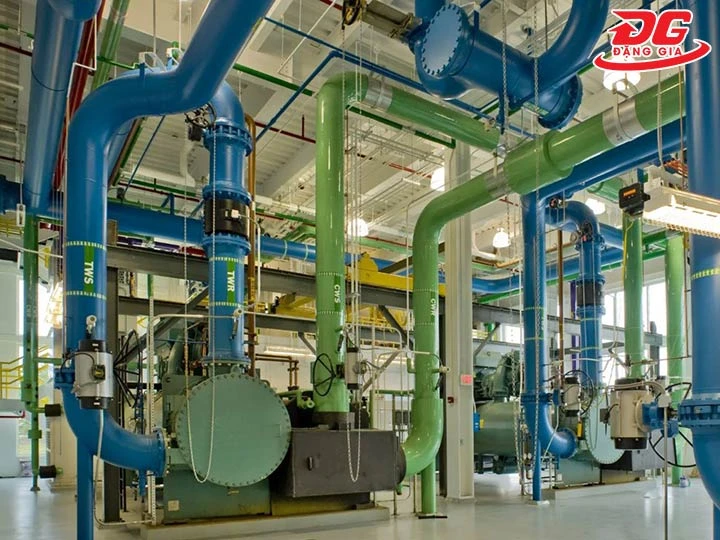

1. Hiểu chính xác về hệ thống lạnh 2 cấp nén

Hệ thống lạnh 2 cấp nén là 1 dạng mô hình làm mát, sử dụng đến môi chất lạnh. Trong đó, quá trình nén môi chất được chia thành 2 giai đoạn liên tiếp, tương ứng với 2 cấp áp suất khác nhau.

Về bản chất, hệ thống sử dụng 2 máy nén riêng có cấp độ nén cao/thấp khác nhau hoặc 1 máy nhưng tích hợp 2 cấp nén.

Nằm giữa 2 cấp nén là bình trung gian, thực hiện nhiệm vụ làm mát môi chất sau cấp nén thứ nhất. Đồng thời giữ ổn định trạng thái môi chất trước khi vào cấp nén thứ 2 và giải nhiệt.

Sơ đồ nguyên lý hệ thống lạnh 2 cấp tái hiện tổng thể thiết kế dưới dạng hình vẽ, giúp người xem hình dung ra mô hình thực tế.

2. Khi nào nên sử dụng hệ thống lạnh 2 cấp nén?

Đây không phải giải pháp làm mát đại trà, chúng được thiết kế chuyên biệt cho môi trường cần làm lạnh liên tục với công suất lớn.

Hệ thống này đặc biệt phù hợp với yêu cầu làm lạnh sâu, nhiệt độ bay hơi thấp dưới -25°C, thậm chí là -35°C đến -40°C.

Mức nhiệt này không còn phù hợp với hệ thống lạnh 1 cấp nén nữa. Vì nếu sử dụng, tỉ số nén là quá lớn, khiến máy xuống cấp nhanh, hiệu suất giảm mạnh.

3. Giải mã cấu tạo chi tiết của hệ thống lạnh 2 cấp nén

Quan sát tổng thể sơ đồ hệ thống lạnh 2 cấp nén, có thể nhìn ra cấu tạo và vai trò của từng bộ phận như sau:

• Máy nén tầm thấp: Hút hơi chất lạnh có áp suất và nhiệt độ rất thấp từ dàn bay hơi rồi nén lên mức áp suất trung gian. Thiết bị chịu điều kiện làm việc khắc nghiệt nhất do tỉ trọng hơi môi chất lớn, nhiệt độ hút thấp, dễ phát sinh hiện tượng cuốn lỏng.

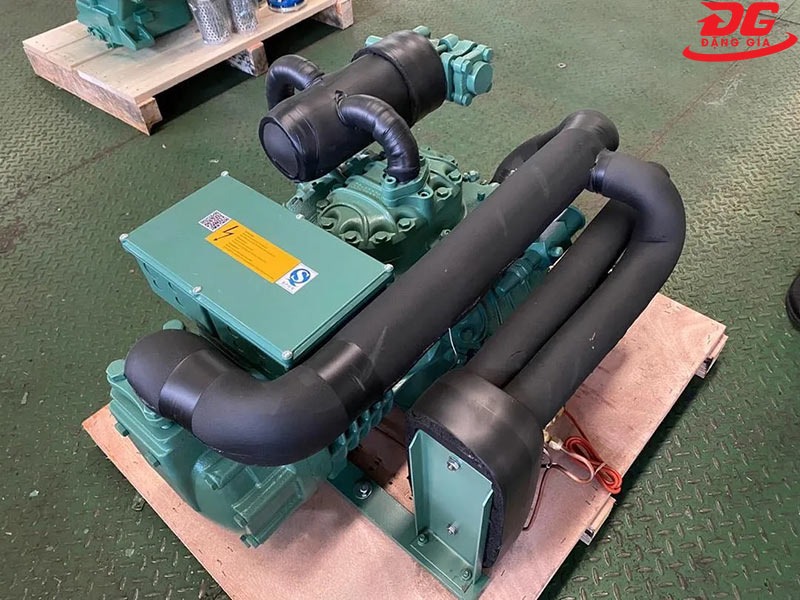

• Máy nén tầm cao: Nhận môi chất ở áp suất trung gian rồi nén lên áp suất ngưng tụ, đưa sang dàn ngưng. Tùy từng mô hình, người ta có thể sử dụng 2 máy riêng hoặc 1 máy tích hợp 2 cấp nén.

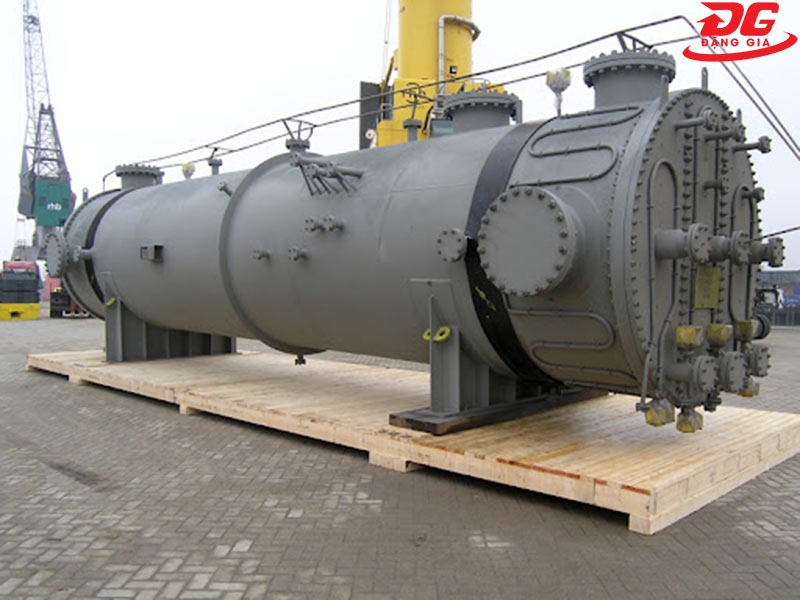

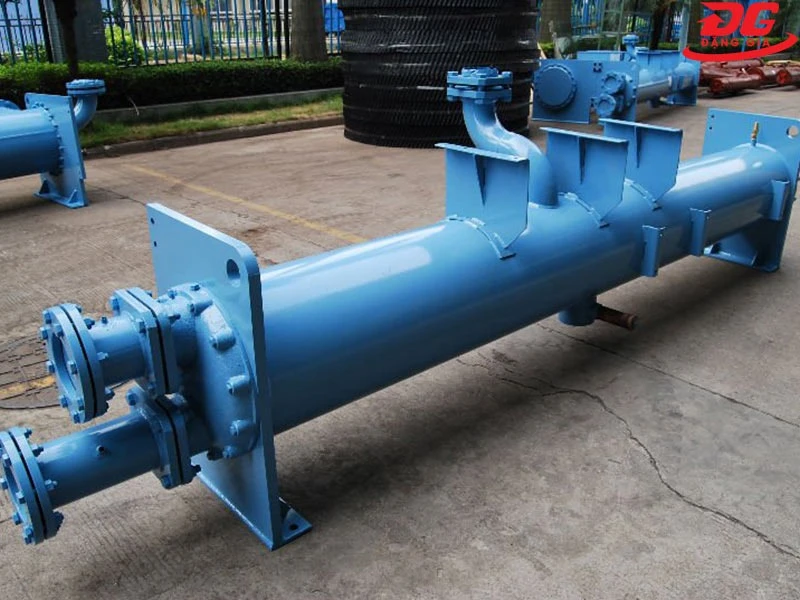

• Bình trung gian: Còn được gọi là bộ tách lỏng, thực hiện các chức năng tách lỏng môi chất sau cấp nén thứ nhất. Làm mát hơi môi chất trước khi nén cấp thứ 2 và ngăn hiện tượng thủy kích.
• Dàn bay hơi: Là nơi môi chất hấp thu nhiệt từ hàng hóa/không gian cần làm lạnh, khiến môi chất sôi lên, bốc hơi hoàn toàn. Dàn bay hơi thường làm việc liên tục ở nhiệt độ cực thấp, tải lạnh lớn.

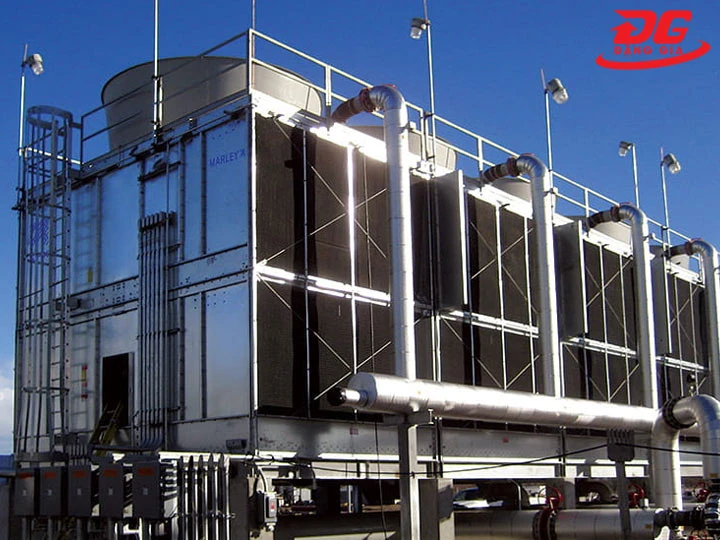

• Dàn ngưng tụ: Thực hiện vai trò thải nhiệt ra môi trường và giúp môi chất chuyển từ thể hơi về thể lỏng. Dựa theo điều kiện lắp đặt, doanh nghiệp có thể lựa chọn phương thức trao đổi nhiệt bằng gió hoặc nước mát từ tháp tản nhiệt.
• Van tiết lưu: Hệ thống này sẽ có 2 van tiết lưu tương ứng với 2 cấp nén. Van tiết lưu cấp 1 điều chỉnh môi chất đi vào bình trung gian/dàn bay hơi trung gian. Van tiết lưu cấp 2 cho phép môi chất đi đến dàn bay hơi chính.
• Bình chứa: Gồm bình chứa cao áp và bình chứa thấp áp, có chức năng dự trữ và cấp môi chất, ổn định áp suất cho hệ thống.

4. Sơ đồ cơ chế hoạt động hệ thống lạnh 2 cấp nén

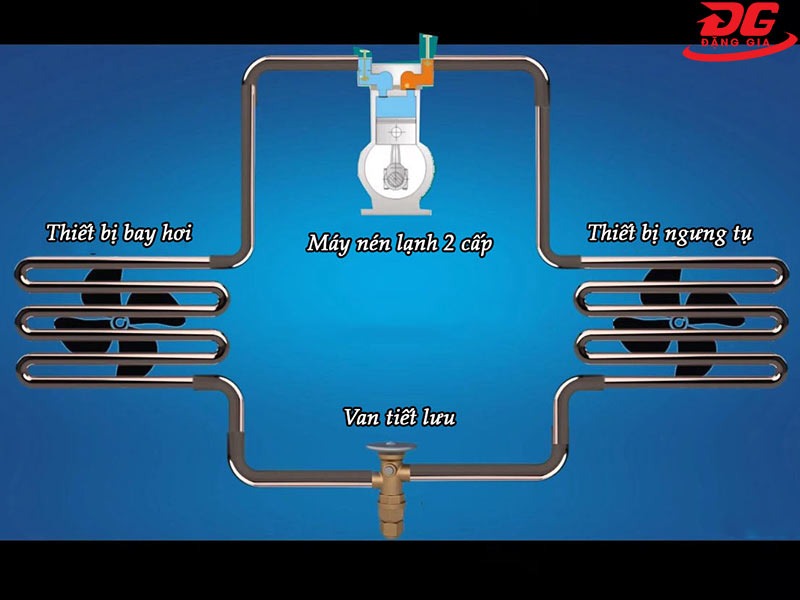

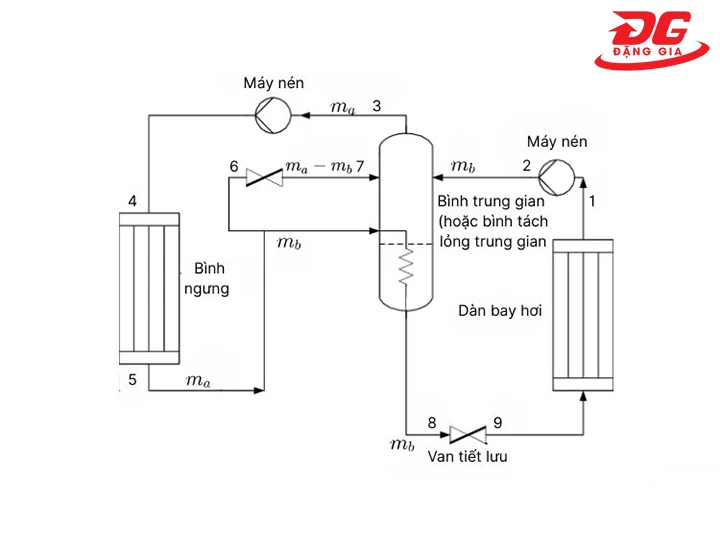

4.1. Bản vẽ sơ đồ của hệ thống lạnh 2 cấp nén

Các sơ đồ hệ thống lạnh 2 cấp nén thực tế có thể giống và khác nhau ở 1 vài chi tiết nhỏ. Nhưng vẫn đảm bảo kết cấu 2 cấp nén chung. Dưới đây là bản vẽ chi tiết, dễ hiểu, bạn nên tham khảo.

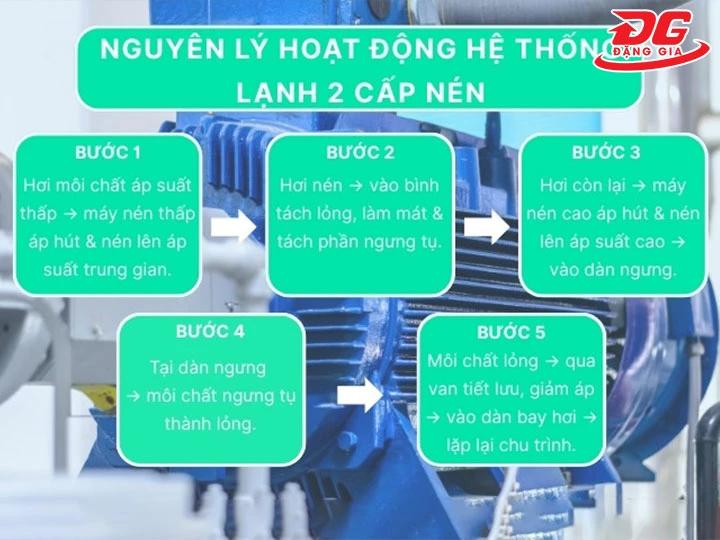

4.2. Làm rõ nguyên lý hoạt động của hệ thống lạnh 2 cấp nén

Từ bản vẽ trên, có thể nhận thấy nguyên lý hoạt động của hệ thống lạnh 2 cấp nén được xây dựng theo 2 giai đoạn liên tiếp:

Giai đoạn nén cấp thấp

• Nén cấp thấp: Môi chất lạnh ở trạng thái bay hơi, áp suất và nhiệt độ thấp được máy nén tầm thấp hút vào. Tại đây, môi chất được nén lên mức áp suất trung gian, chưa đạt tới ngưỡng áp suất ngưng tụ.
• Làm mát: Hơi môi chất ra khỏi máy nén tầm thấp, tiếp tục đi vào bình trung gian. Tại đây xảy ra 2 quá trình quan trọng là làm mát môi chất và ngưng tụ môi chất dưới dạng lỏng rồi tách riêng.

Giai đoạn nén cấp cao

• Nén cấp cao: Phần hơi môi chất đã làm mát tiếp tục được máy nén tầm cao hút vào và nén lên áp suất ngưng tụ.
• Ngưng tụ: Hơi môi chất áp suất cao, nhiệt độ cao đi vào dàn ngưng và trao đổi nhiệt với không khí/nước làm mát. Tại đây, môi chất ngưng tụ lại thành thể lỏng, đồng thời giải phóng nhiệt ra môi trường.
• Tiết lưu, quay về dàn bay hơi: Môi chất lỏng được dẫn tới van tiết lưu, làm giảm đột ngột cả áp suất, nhiệt độ. Lúc này, môi chất đã sẵn sàng đi vào dàn bay hơi để chu trình hấp thụ nhiệt mới.

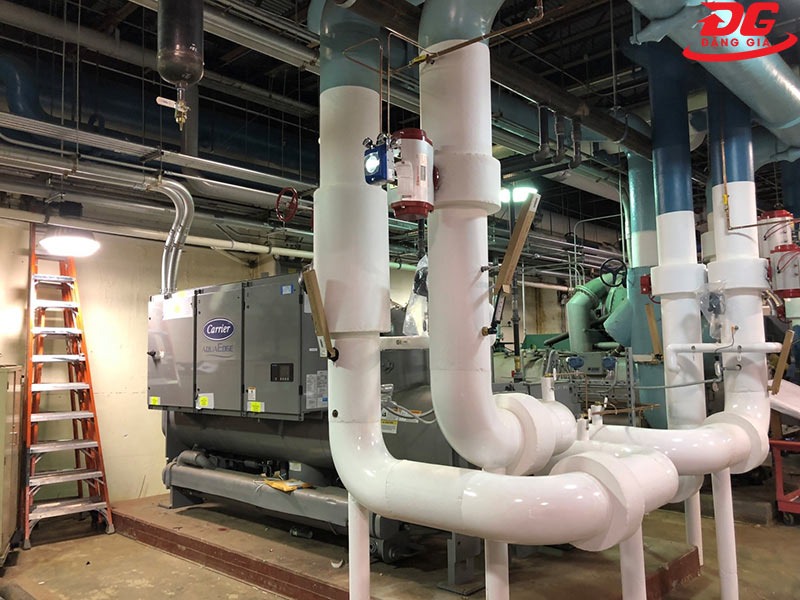

5. Ưu điểm của hệ thống lạnh 2 cấp nén

Sở dĩ hệ thống lạnh 2 cấp nén được ứng dụng trong công nghiệp nặng, nơi yêu cầu làm lạnh sâu, liên tục vì:

• Mô hình này cho hiệu suất làm lạnh cao và ổn định, có thể đạt tới ngưỡng nhiệt rất thấp.
• Nhờ chia nhỏ quá trình nén nên năng lượng tổn thất ít, trong khi hiệu quả thu về cao.
• Việc nén môi chất qua 2 cấp kết hợp bước làm mát trung gian giúp giảm tỷ số nén trên từng máy, hạ nhiệt độ khí xả, tránh quá nhiệt, mài mòn.
• Hệ thống này vận hành được 24/7, kiểm soát áp suất, nhiệt độ và trạng thái môi chất rất tốt, giảm sự cố đột ngột.
• Người dùng có thể điều chỉnh nhiệt độ, chế độ vận hành linh hoạt theo công việc cụ thể.

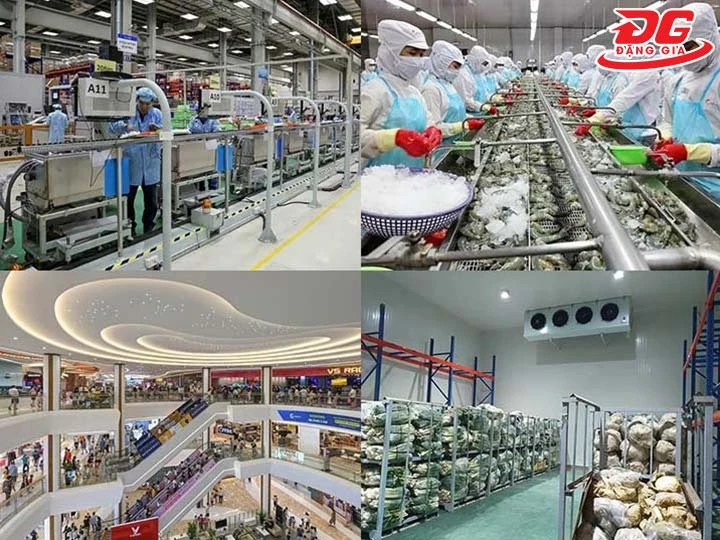

6. Ứng dụng thường gặp của hệ thống lạnh 2 cấp nén

Đây là mô hình nổi bật, được ứng dụng rộng rãi trong nhiều ngành công nghiệp, tiêu biểu nhất là:

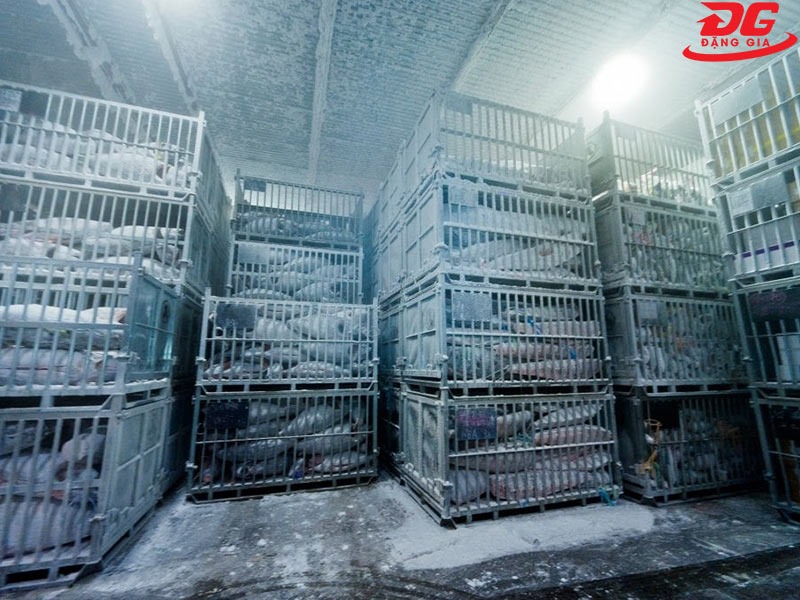

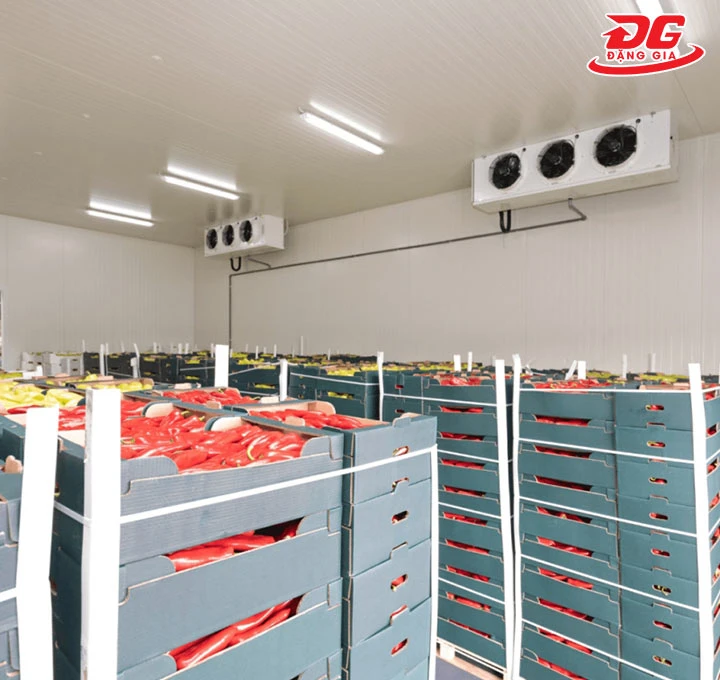

• Kho lạnh: Hệ thống được lắp trong các kho lạnh để bảo quản hải sản, thịt đông, nông sản xuất khẩu với nền nhiệt từ -25°C đến -40°C.
• Dây chuyền cấp đông IQF: Thiết bị tạo nhiệt độ bay hơi rất thấp, nâng cao hiệu suất trao đổi nhiệt, giúp làm lạnh cực nhanh, giữ nguyên cấu trúc, màu sắc, tính chất sản phẩm.
• Nhà máy chế biến: Sản phẩm hỗ trợ kiểm soát nhiệt độ chặt chẽ theo từng công đoạn, đảm bảo an toàn và gia tăng năng suất.
• Logistics lạnh: Việc duy trì nhiệt độ âm sâu ổn định trong kho bằng hệ thống giúp hạn chế rủi ro hỏng hàng, giảm chi phí vận hành dài hạn.
• Công nghiệp hóa chất: Mô hình làm lạnh 2 cấp nén được lựa chọn nhờ tính ổn định, an toàn, khả năng kiểm soát nhiệt chính xác.

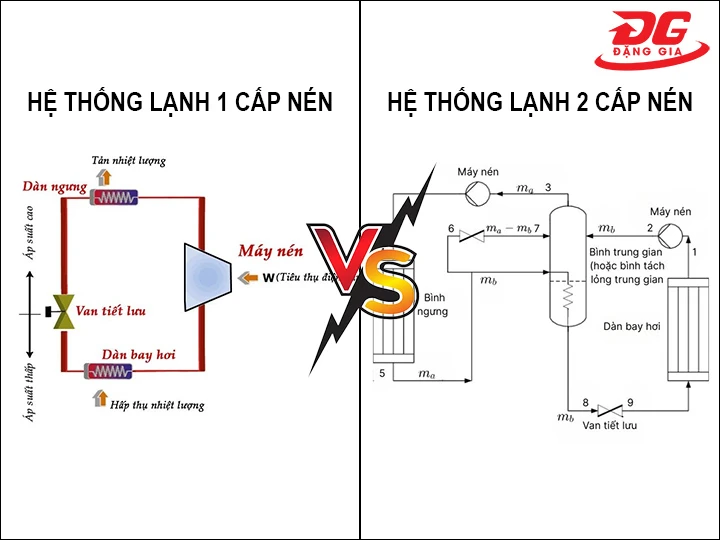

7. So sánh hệ thống lạnh 1 cấp và hệ thống lạnh 2 cấp nén

Cần lắp hệ thống lạnh nhưng chưa biết nên chọn hệ thống 1 cấp nén hay 2 cấp nén, xem ngay bảng so sánh dưới đây để hiểu rõ bản chất từng loại:

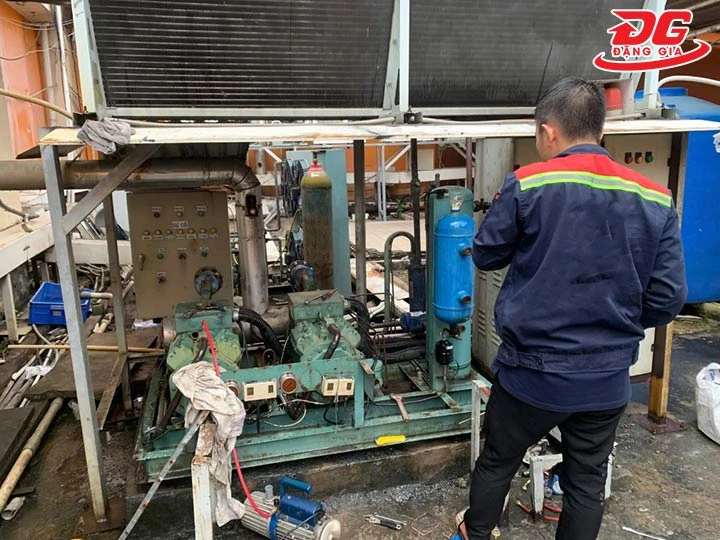

8. Kinh nghiệm vận hành, bảo trì hệ thống lạnh 2 cấp nén hiệu quả

Do cấu trúc phức tạp hơn hệ thống nén 1 cấp nên mô hình này yêu cầu cao hơn về vận hành, bảo trì.

Về vận hành:

• Khởi động theo đúng trình tự, từ máy nén cấp cao đến máy nén cấp thấp.
• Không thay đổi tải lạnh đột ngột, nhất là khi nhiệt độ đang ở mức rất thấp.
• Luôn theo dõi áp suất hút - đẩy của từng cấp nén nhằm phát hiện, xử lý sớm bất thường.
• Theo dõi nhiệt độ khí xả của 2 cấp nén, đảm bảo áp suất trung gian luôn trong ngưỡng.

Bảo trì, bảo dưỡng:

• Xả dầu và cặn ở bình trung gian định kỳ, kiểm tra khả năng tách lỏng, làm mát.
• Vệ sinh dàn ngưng, không để bụi bám bẩn làm giảm khả năng làm mát.
• Xả đá ở dàn bay hơi, hạn chế tình trạng đóng tuyết.
• Kiểm tra trạng thái hoạt động của 2 van tiết lưu, đảm bảo môi chất lạnh được nạp đúng quy trình.

Trên đây là tổng hợp những phân tích về sơ đồ nguyên lý hệ thống lạnh 2 cấp nén của Đặng Gia. Hy vọng, nội dung hữu ích cho bạn trong việc lựa chọn, lắp đặt, sửa chữa mô hình.
