Máy nén khí piston là thiết bị được dùng rộng rãi trong nhiều lĩnh vực hiện nay bởi tính ứng dụng cao, dễ vận hành, giá cả phải chăng. Vậy cấu tạo máy nén khí piston, nguyên lý vận hành và ứng dụng ra sao? Hãy để Đặng Gia giúp bạn hiểu sâu hơn về nó qua bài viết sau đây nhé!

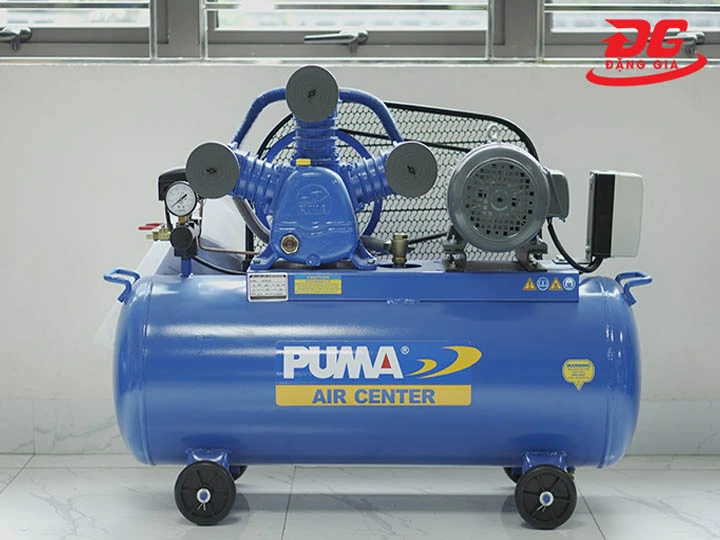

Máy nén khí piston là gì?

Máy nén khí piston là loại máy nén hơi có công suất từ 0,5HP - 30HP. Thiết bị hoạt động dựa trên sự chuyển động tịnh tiến của piston trong xilanh để nén không khí lên áp suất nhất định. Từ đó tạo ra khí nén phục vụ cho mọi nhu cầu sử dụng của con người. Máy có kích thước gọn gàng; kết hợp với hệ thống bánh xe cơ động giúp tiết kiệm nhiều công sức di chuyển máy.

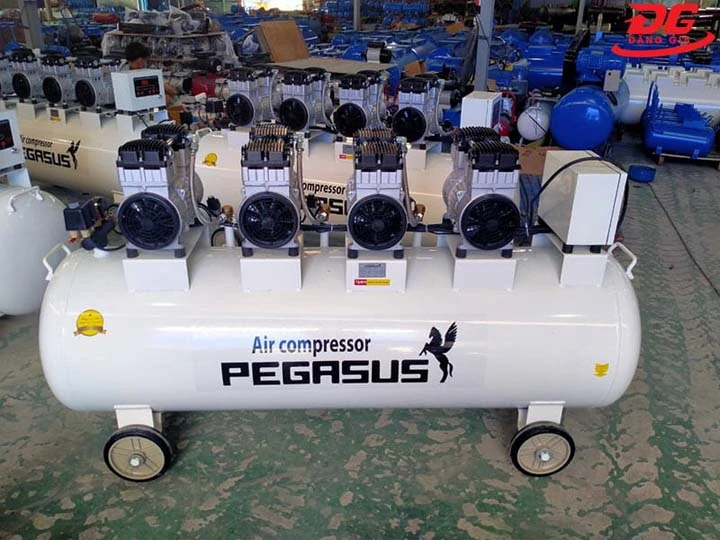

Máy nén piston rất được ưa chuộng sử dụng

Máy nén piston rất được ưa chuộng sử dụng

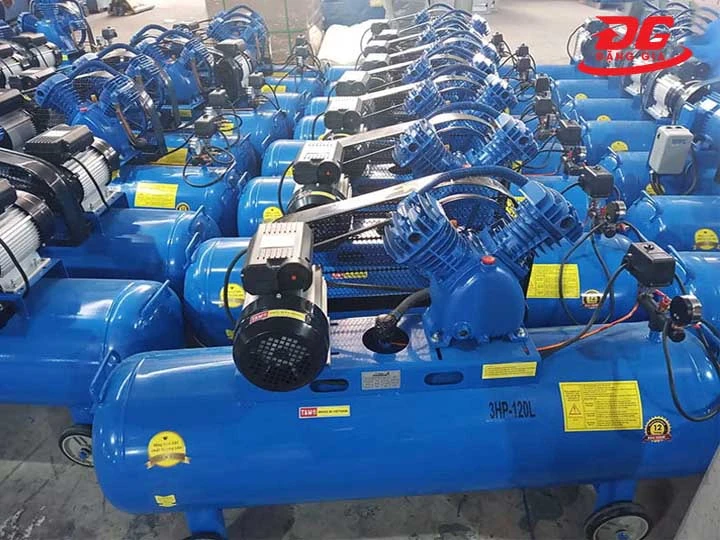

Hiện nay, máy nén khí piston được bán rộng rãi trên thị trường với đầy đủ thông số kỹ thuật, đa dạng công suất, mẫu mã và giá bán. Bạn có thể dễ dàng tham khảo và tìm mua sản phẩm tại các trung tâm, cửa hàng điện máy sao cho phù hợp với khả năng tài chính của mình.

Cấu tạo máy nén khí piston

Sơ đồ bản vẽ cấu tạo chung của máy nén khí piston

Sơ đồ bản vẽ cấu tạo chung của máy nén khí piston

Tùy theo cách phân loại mà người ta chia máy bơm hơi piston thành nhiều loại khác nhau. Trong đó, phổ biến nhất là cách phân loại theo cấu tạo với 2 dòng máy chính là: máy nén khí piston 1 cấp và 2 cấp.

Nhìn chung, cấu tạo máy nén piston 2 loại này khá giống nhau, gồm có các bộ phận cơ bản sau:

  • Phần đầu nén: Là nơi diễn ra quá trình nén khí. Trong đầu nén gồm có nhiều chi tiết nhỏ hơn như bạc đạn, piston nén khí, bộ lọc khí vào, ống dẫn khí,...
  • Xilanh: Tạo ra không gian để hút và nén khí để cung cấp khí cho các thiết bị khác sử dụng.

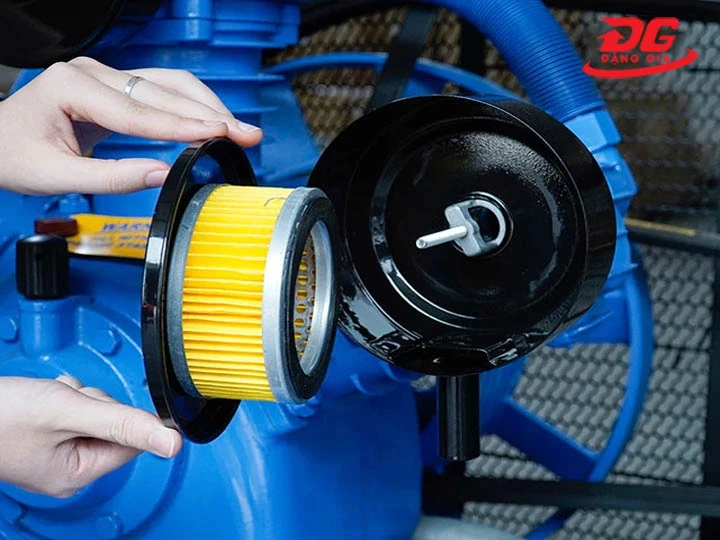

  • Lọc gió:Hạn chế bụi bẩn đi vào máy; tránh tình trạng lọc dầu bị bẩn, tắc nghẽn gây ảnh hưởng đến quá trình hoạt động.
  • Rơ le áp suất: Thực hiện nhiệm vụ mở/ ngắt tự động mỗi khi máy đã đạt áp suất an toàn theo thông số kỹ thuật đã được cài đặt.
  • Đồng hồ áp suất: Theo dõi áp suất của khí nén trong bình chứa khí.

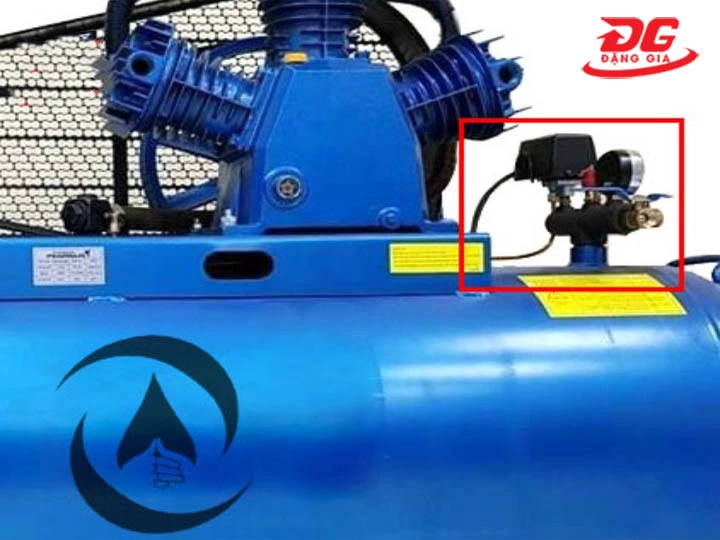

  • Hệ thống các van:
  • Van an toàn: Hạn chế các rủi ro như nóng máy, cháy nổ do áp suất trong bình chứa tăng cao đột ngột.
  • Van xả nước: Loại bỏ hơi nước trong khí nén, đảm bảo nguồn khí tạo ra khô, không gây ảnh hưởng đến các chi tiết máy.
  • Van một chiều: Đảm bảo cho dòng khí di chuyển theo 1 chiều, tránh tình trạng đầu và khí chảy ngược trở lại khoang chứa, đảm bảo áp suất đầu ra ổn định.

➯ VIDEO: Cấu Tạo, Nguyên Lý Hoạt Động và Sơ Đồ Máy Nén Khí Piston

Ngoài ra,  còn có một số bộ phận khác như: piston, tay quay, thanh truyền, con trượt, van xả khí, van nạp khí, con đẩy, phớt,...

Tuy nhiên, có một điểm khác biệt về cấu tạo giữa máy nén khí piston 1 cấp và 2 cấp là thiết kế bình tản nhiệt. Loại máy đầu nén 2 cấp bao giờ cũng có ống tản nhiệt vì đây là một bộ phận bắt buộc trong khi quy trình nén khí 2 cấp. Còn loại máy nén 1 cấp sẽ không có bộ phận này.

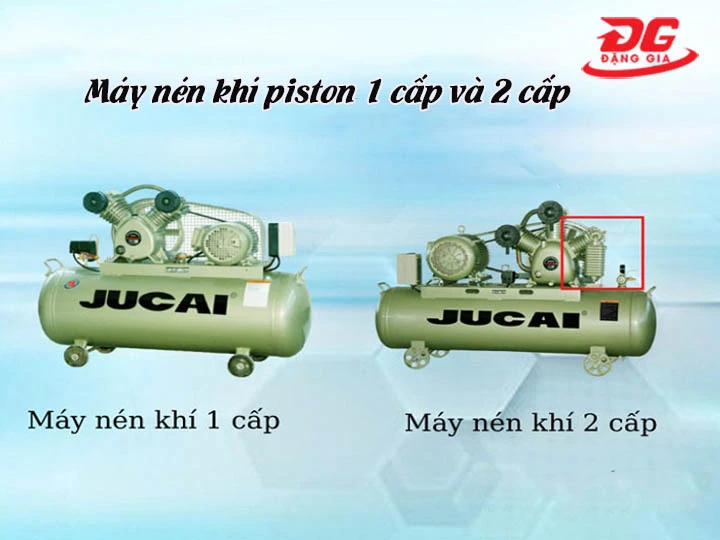

Cách phân biệt giữa máy nén piston 1 cấp và 2 cấp

Cách phân biệt giữa máy nén piston 1 cấp và 2 cấp

Nhiều người dùng cho rằng có thể phân biệt được 2 loại máy này thông qua cấu tạo xilanh: Máy nén 1 cấp có 2 xilanh và máy nén 2 cấp có 3 xilanh. Tuy nhiên, cách nhận biết này không chính xác bởi nhiều model máy 1 cấp nhưng vẫn có 3 xilanh.

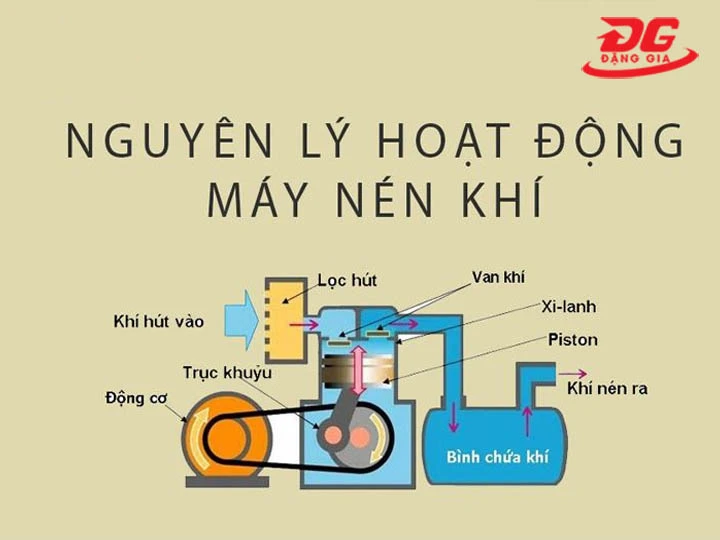

Nguyên lý hoạt động của máy nén khí piston

Nguyên lý làm việc của máy nén khí piston 1 cấp

Khi làm việc, không khí được hút trực tiếp từ bên ngoài vào trong máy thông qua bộ lọc khí. Piston chuyển động tịnh tiến để thực hiện quá trình nén và đẩy khí nén ra bình chứa. Khí nén chỉ được nén duy nhất 1 lần.

  • Khi piston chuyển động qua phải, thể tích tăng dần, áp suất giảm. Van nạp được mở để không khí đi vào xilanh và bắt đầu quá trình nạp khí.
  • Khi piston chuyển động qua trái, van nạp đóng lại, không khí được nén và áp suất tăng dần. Khi tăng đến một giới hạn nhất định, van xả sẽ tự động mở và dẫn khí đến bình chứa. Như vậy là kết thúc 1 chu trình làm việc.

Nguyên lý hoạt động của máy nén khí piston 2 cấp

Tương tự như máy nén 1 cấp, nguyên lý làm việc của máy nén 2 cấp cũng trải qua 3 bước cơ bản: hút khí, nén khí và cuối cùng là xả khí. Tuy nhiên, ở dòng máy nén khí 2 cấp, khí nén sẽ được nén 2 lần trước khi được đưa vào bình chứa. Đồng thời, áp suất khí nén được tạo ra cũng lớn hơn so với dòng máy nén 1 cấp.

Ưu, nhược điểm của máy nén khí piston

Về ưu điểm

Máy bơm hơi piston là thiết bị được dùng phổ biến nhất trong thị trường máy nén khí nói chung bởi các ưu điểm sau:

  • Chi phí đầu tư hợp lý, phù hợp với nhiều đối tượng người dùng.

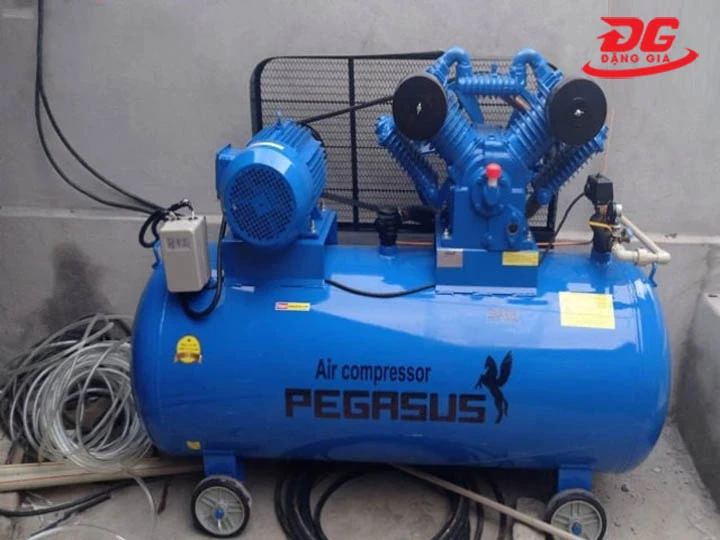

  • Kết cấu máy gọn gàng, không chiếm nhiều diện tích bảo quản.
  • Áp suất lớn, hiệu năng làm việc tốt, đáp ứng mọi nhu cầu sử dụng.
  • Bảo dưỡng, bảo trì đơn giản.
  • Có tính ứng dụng cao.
  • Cách sử dụng đơn giản.

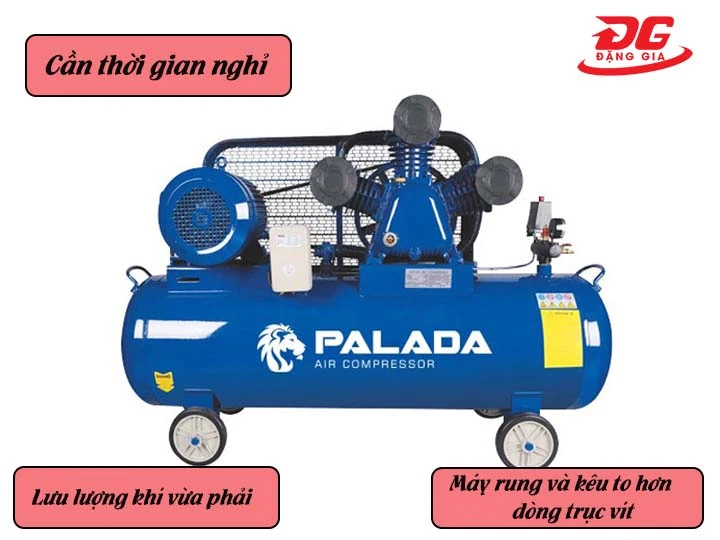

Về nhược điểm

Bên cạnh đó, máy nén piston cũng tồn tại một số nhược điểm:

  • Máy có độ ồn và hơi rung lắc khi làm việc do chuyển động tịnh tiến của piston.
  • Khí nén không được cấp liên tục nếu như không có bình chứa đi kèm.
  • Độ ổn định và độ êm không được đánh giá cao như máy nén khí trục vít, đòi hỏi cần phải bảo dưỡng thường xuyên.

Các ứng dụng của máy nén khí piston

Với đa dạng mức công suất, áp suất khí và lưu lượng khí cấp, máy bơm hơi piston được sử dụng trong nhiều lĩnh vực khác nhau của cuộc sống.

Quy mô nhỏ (gia đình)

Nhiều gia đình đầu tư máy nén khí mini để phục vụ cho nhu cầu sử dụng trong gia đình như: bơm lốp xe, xịt bụi nội thất xe ô tô/ máy tính/ đồ nội thất trong nhà, thông tắc cống,...

Quy mô tầm trung

Các tiệm sửa xe và nhiều xưởng mộc, xưởng cơ khí cũng lựa chọn máy nén khí piston để phục vụ cho công việc như: tháo lắp ốc, xì khô xe sau rửa, cung cấp khí nén cho bình tạo bọt, súng phun sơn, máy bơm mỡ,...

 Một số ứng dụng của máy bơm hơi piston

Một số ứng dụng của máy bơm hơi piston

Quy mô lớn hơn

  • Trạm sửa xe: Cung cấp khí nén cho các thiết bị chuyên dụng như cầu nâng ô tô/ xe máy, máy ra vào lốp, máy hút dầu,...
  • Công nghiệp chế tạo: Cung cấp khí nén phục vụ cho hoạt động sửa chữa, lắp ráp linh kiện, vệ sinh làm sạch bụi, điều khiển hệ thống tự động,...
  • Khu vui chơi, giải trí: Bơm khí cho khinh khí cầu, tạo thành các dòng nước phun, bơm thuyền hơi, thuyền cao su,...; cung cấp khí nén cho các trò chơi cần sử dụng khí nén như tàu lượn, đu quay,...
  • Công nghiệp xây dựng: Hỗ trợ cho quá trình phun bê tông, cung cấp khí nén cho súng bắn đinh, máy dập, máy khoan,..
  • Công nghệ thực phẩm: Làm mát thực phẩm, vệ sinh bao bì, thổi chai lọ,...
  • Y tế, phòng khám nha khoa: Chủ yếu dùng dòng máy nén khí không dầu bởi chất lượng khí nén sạch, an toàn cho sức khỏe. Chúng được dùng để đóng gói, vệ sinh dụng cụ/ vỏ thuốc, đẩy nhanh quá trình sấy nguyên liệu, cung cấp khí oxy cho bệnh nhân,...

Trên đây là bài viết chia sẻ về nguyên lý hoạt động, ứng dụng và cấu tạo máy nén khí piston; hy vọng sẽ giúp bạn đọc hiểu rõ hơn về thiết bị này. Quý khách hàng có nhu cầu mua máy nén khí vui lòng liên hệ đến số hotline 0977 658 099 của Điện máy Đặng Gia để được tư vấn và hỗ trợ đặt mua nhanh nhất!
