Thông số xi lanh thủy lực là những yếu tố kỹ thuật quan trọng quyết định đến khả năng hoạt động và hiệu suất của xi lanh trong hệ thống thủy lực. Hiểu rõ các kích thước, cách tra và cách tính các thông số này sẽ đảm bảo hệ thống thủy lực hoạt động hiệu quả, ổn định; đáp ứng tốt những yêu cầu công việc cụ thể.
Để tránh nhầm lẫn xi lanh thủy lực với cấu tạo xi lanh khí nén, dưới đây là bảng thông số kỹ thuật xi lanh thủy lực tiêu chuẩn để bạn có thể tham khảo:

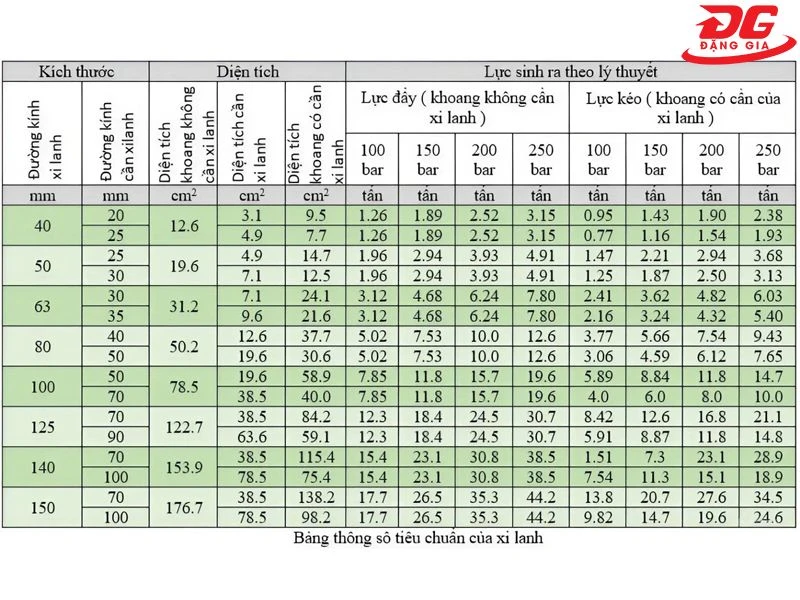

Bảng tra thông số tiêu chuẩn của xi lanh thủy lực chi tiết
Các kích thước xi lanh thủy lực gồm có:

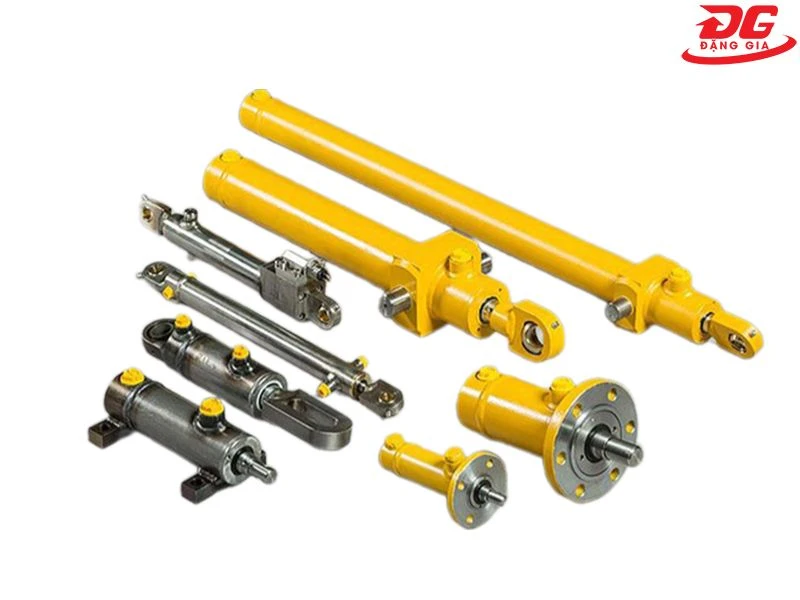

Tùy vào ứng dụng trong thực tế mà xi lanh thủy lực sẽ có những kích thước khác nhau
Công thức: F = P x A
Trong đó:
=> Diện tích mặt cắt ngang được tính bằng công thức: A = 𝜋 x D^2 / 4. Với D chính là đường kính xi lanh (đơn vị: m).

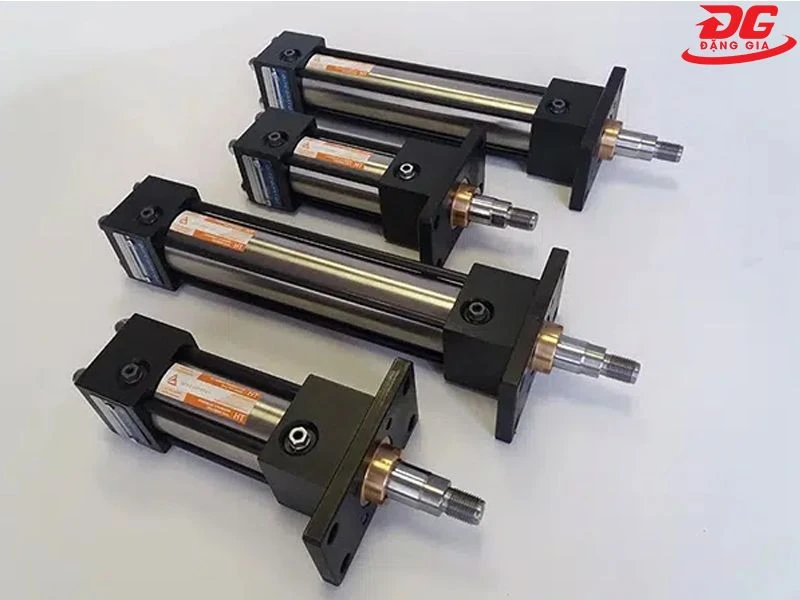

Hướng dẫn cách tính toán lực đẩy của xi lanh
Công thức:
Fpull = P x (A - Arod)
Trong đó, Arod chính là diện tích mặt cắt ngang của thanh piston.
Công thức: V = A/Q
Trong đó:
Công thức:
Voil = A x S
Trong đó:
Hy vọng bài viết trên đây của chúng tôi đã giúp bạn hiểu rõ hơn về thông số xi lanh thủy lực. Nếu còn bất cứ thắc mắc nào cần được hỗ trợ giải đáp, vui lòng để lại bình luận bên dưới hoặc liên hệ Hotline/Zalo 0983.530.698 để được tư vấn viên của Điện máy Đặng Gia trả lời sớm nhất.
