Bản vẽ CAD tháp giải nhiệt chính là chiếc chìa khóa vạn năng giúp doanh nghiệp tối ưu hóa chi phí và đảm bảo hiệu suất vận hành hệ thống làm mát. Bạn đang loay hoay tìm kiếm thông số chuẩn hay gặp khó khăn trong việc khớp nối thiết bị vào không gian nhà máy? Với hơn 8 năm kinh nghiệm thực chiến trong ngành thiết bị công nghiệp, Trungtammuasam.vn sẽ cung cấp cho bạn giải pháp thiết kế toàn diện, giúp xóa tan mọi rào cản kỹ thuật ngay dưới đây.

1. Giới thiệu chung về bản vẽ CAD tháp giải nhiệt

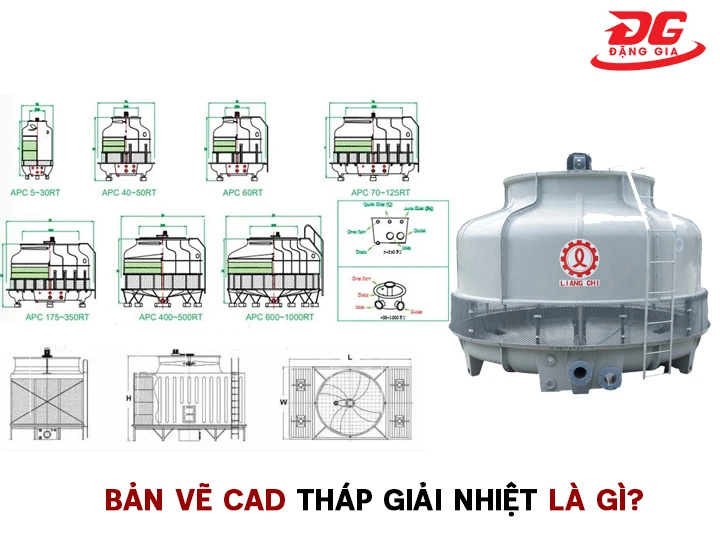

Trong lĩnh vực kỹ thuật nhiệt lạnh, bản vẽ CAD tháp giải nhiệt được hiểu là tập hợp các hình chiếu kỹ thuật (2D hoặc 3D) thể hiện đầy đủ cấu trúc, kích thước và nguyên lý hoạt động của thiết bị. Theo kinh nghiệm triển khai hàng ngàn dự án của chúng tôi, đây không chỉ là một tệp tin đồ họa mà là ngôn ngữ chung giữa kỹ sư thiết kế và đội ngũ thi công.

Tầm quan trọng của bản vẽ này nằm ở chỗ nó đóng vai trò 'kim chỉ nam' cho toàn bộ vòng đời thiết bị. Từ việc xác định tọa độ lắp đặt móng tháp, khớp nối hệ thống đường ống Chiller cho đến việc lập kế hoạch bảo trì định kỳ, tất cả đều phải dựa trên các thông số chính xác từ AutoCAD hoặc Revit.

2. Bản vẽ CAD tháp giải nhiệt cung cấp những thông tin gì?

2.1. Mô hình toàn diện hệ thống tản nhiệt

Bản vẽ mô phỏng chân thực kiểu dáng của tháp, dù đó là tháp giải nhiệt tròn, vuông hay tháp kín. Các thông số kích thước tổng thể như chiều dài, chiều rộng và chiều cao được thể hiện rõ ràng từ nhiều góc độ, giúp người quản lý dự án dễ dàng hình dung không gian chiếm chỗ trong nhà máy.

2.2. Chi tiết cấu trúc và vị trí lắp đặt linh kiện

Dựa trên sơ đồ bóc tách, kỹ thuật viên có thể nhận diện ngay vị trí của các linh kiện cốt lõi như quạt, motor, đầu phun, tấm tản nhiệt và bể nước đáy. Mạng lưới kết nối và mối tương quan giữa các chi tiết được chú thích bằng ký hiệu chuẩn kỹ thuật, giúp giảm thiểu sai sót khi lắp ráp tại công trường.

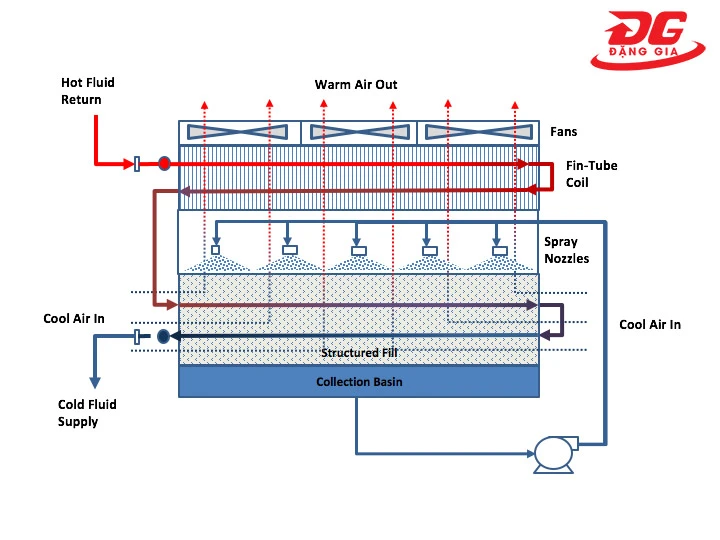

2.3. Nguyên lý vận hành và dòng chảy

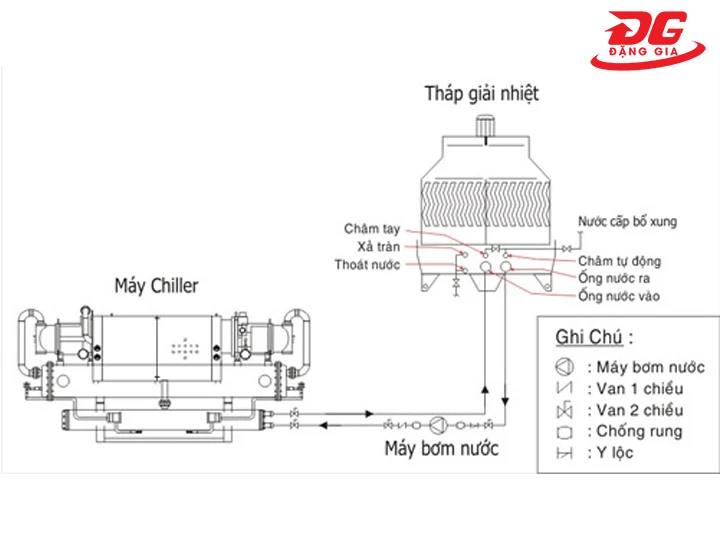

Một bản vẽ CAD chuẩn phải thể hiện được sơ đồ nguyên lý tháp giải nhiệt. Cụ thể là mô phỏng đường đi của luồng nước nóng đi vào, nước lạnh đi ra và hướng luồng không khí cưỡng bức. Điều này giúp kỹ sư tính toán được hiệu quả trích nhiệt và đảm bảo chu trình tuần hoàn nước không bị tắc nghẽn.

2.4. Thông số kỹ thuật và vật liệu ứng dụng

Các ghi chú trên bản vẽ sẽ chỉ rõ vật liệu cấu thành như sợi thủy tinh composite (FRP) cho vỏ tháp, thép không gỉ cho khung đỡ. Ngoài ra, bảng thông số hiệu suất và hệ thống đấu nối điện cũng được tích hợp để hỗ trợ bộ phận M&E (Cơ điện) triển khai hạ tầng.

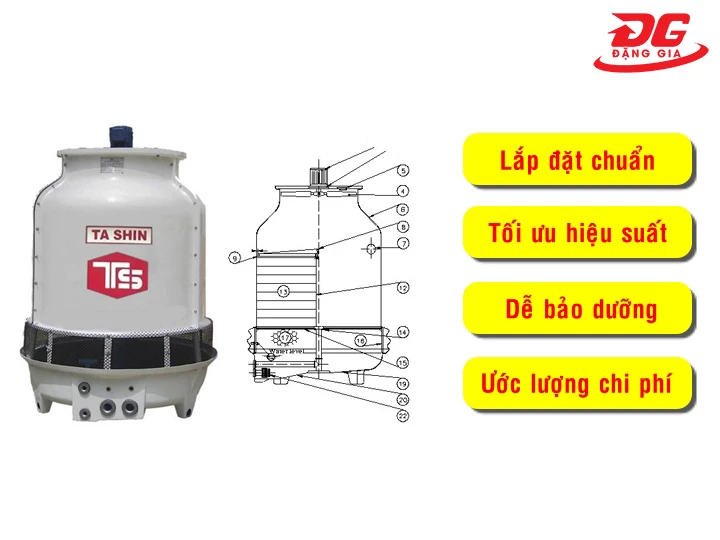

3. Vai trò chiến lược của bản vẽ CAD tháp hạ nhiệt trong thực tế

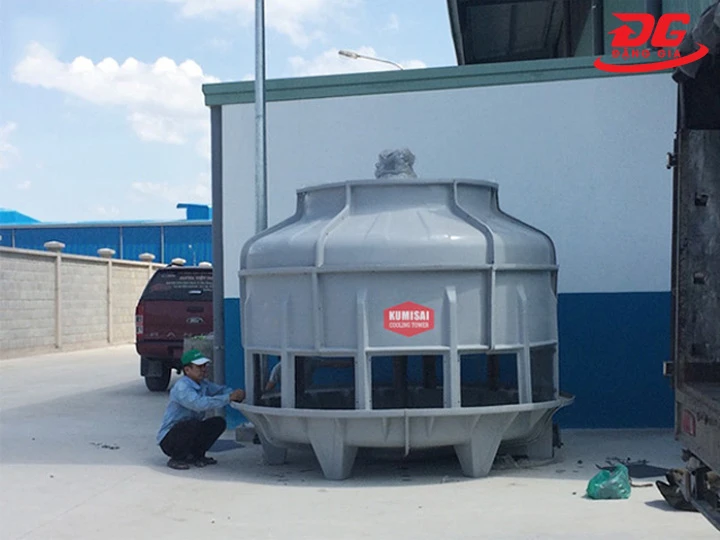

3.1. Tối ưu hóa lắp đặt và độ chính xác kỹ thuật

Dựa trên số liệu thực tế, việc sử dụng bản vẽ CAD giúp giảm tới 30% thời gian căn chỉnh tại công trường. Thợ kỹ thuật có thể theo dõi sát sao các yêu cầu về bulong neo, vị trí móng tháp và hướng kết nối ống dẫn nước, tránh tình trạng phải đập đi xây lại do sai lệch kích thước.

3.2. Quản lý tiến độ và chi phí đầu tư

Bản vẽ là cơ sở để chủ đầu tư bóc tách khối lượng vật tư (BOQ). Việc biết chính xác số lượng co, cút, đường ống và dây cáp điện giúp ước lượng ngân sách sát thực tế nhất, tránh lãng phí vật tư và kiểm soát tiến độ thi công chặt chẽ.

3.3. Hỗ trợ bảo trì và nâng cấp hệ thống

Khi tháp gặp sự cố hoặc cần nâng cấp công suất, bản vẽ CAD cũ là căn cứ để xác định vị trí linh kiện cần thay thế như cánh quạt hay tấm filling. Đây là tài liệu lưu kho bắt buộc cho mọi quy trình quản lý ISO trong doanh nghiệp.

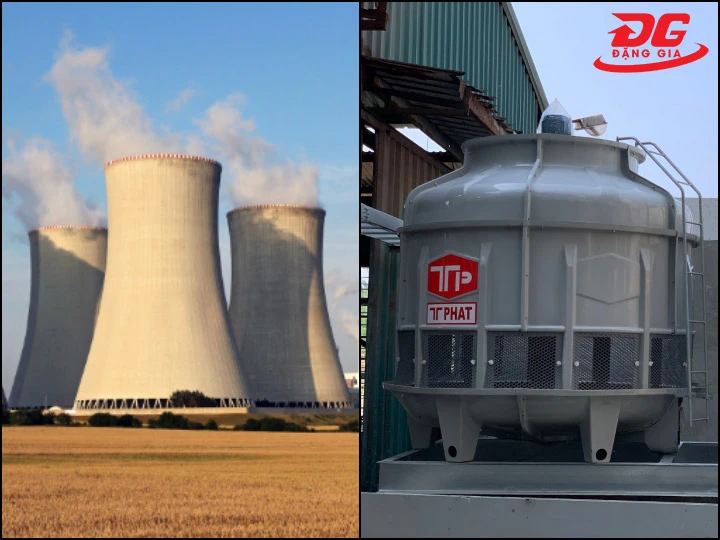

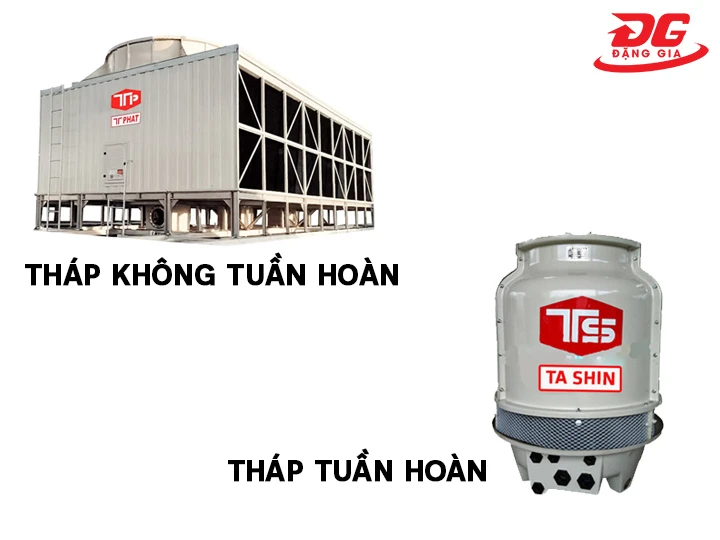

4. Phân loại các loại bản vẽ CAD theo model tháp phổ biến

Trong hơn 8 năm tư vấn giải pháp kỹ thuật tại Trungtammuasam.vn, chúng tôi nhận thấy rằng việc xác định đúng loại bản vẽ ngay từ đầu giúp doanh nghiệp tiết kiệm tới 20% chi phí phát sinh. Tùy thuộc vào đặc thù không gian và công suất tản nhiệt, bản vẽ CAD sẽ được phân tách thành các nhóm chủ đạo sau:

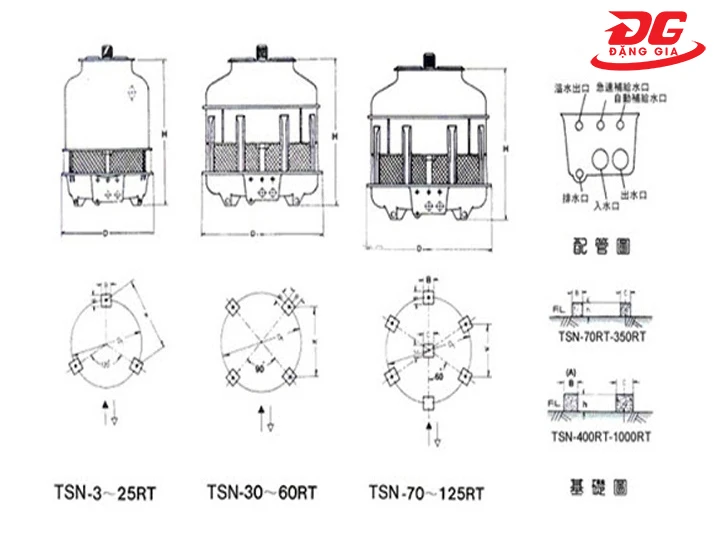

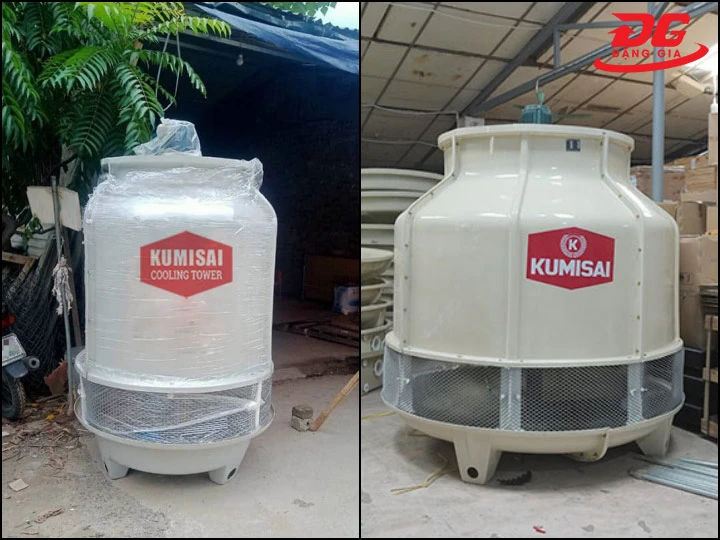

4.1. Bản vẽ tháp giải nhiệt tròn (Round Cooling Tower)

Đây là loại bản vẽ phổ biến nhất dành cho các hệ thống điều hòa trung tâm hoặc máy móc công nghiệp nhẹ. Đặc điểm nhận dạng trên CAD là thiết kế hình trụ đứng, tối ưu hóa luồng khí ngược dòng.

• Đặc điểm kỹ thuật: Cấu trúc vỏ tháp tròn giúp phân tán áp lực gió đều hơn, giảm thiểu tiếng ồn vận hành.
• Model tiêu biểu trên bản vẽ: Dòng Alpha APC từ 5RT (công suất nhỏ) đến 1000RT (công suất lớn cho nhà máy).
• Ứng dụng: Phù hợp cho những vị trí lắp đặt có diện tích sàn hạn chế nhưng chiều cao thoáng.

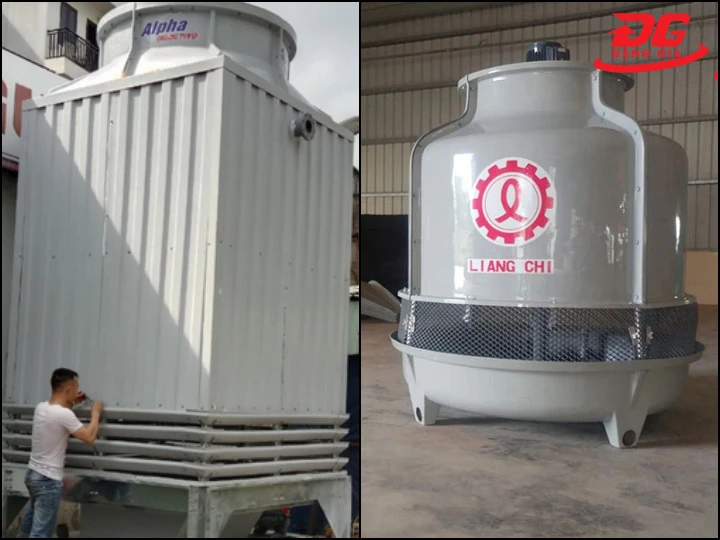

4.2. Bản vẽ tháp giải nhiệt vuông - Hệ thống Modular

Bản vẽ tháp vuông thường phức tạp hơn do tính chất ghép nối nhiều cell (ngăn). Theo kinh nghiệm triển khai thực tế của chúng tôi, Tháp giải nhiệt vuông là lựa chọn tối ưu cho các dự án đòi hỏi công suất giải nhiệt cực lớn.

• Đặc điểm kỹ thuật: Thiết kế dạng khối lập phương, cho phép lắp đặt sát nhau để tạo thành một cụm giải nhiệt khổng lồ.
• Model tiêu biểu: Các dòng APC-S từ 150RT đến mức tối đa 3000RT.
• Lợi thế trên CAD: Dễ dàng quy hoạch sơ đồ móng tháp và hệ thống máng nước chung cho toàn cụm.

4.3. Bản vẽ tháp giải nhiệt kín (Tháp Inox đặc chủng)

Loại tháp này thường xuất hiện trong các bản vẽ thiết kế cho ngành dược phẩm, thực phẩm hoặc những nơi yêu cầu nước làm mát sạch tuyệt đối, không tiếp xúc với bụi bẩn môi trường.

• Cấu tạo đặc biệt: Sử dụng hệ thống ống trao đổi nhiệt bằng đồng hoặc inox thay vì tấm Filling hở.
• Độ bền: Bản vẽ chi tiết thường thể hiện kết cấu thép không gỉ, chịu được môi trường vận hành khắc nghiệt, tuổi thọ có thể lên tới hơn 20 năm.

4.4. Các định dạng bản vẽ kỹ thuật đi kèm không thể thiếu

Khi yêu cầu hồ sơ từ đơn vị cung cấp như Đặng Gia, bạn cần đảm bảo nhận đủ 3 định dạng bản vẽ sau để phục vụ thi công:

5. Các thành phần linh kiện chi tiết trên bản vẽ tháp giải nhiệt

5.1. Hệ thống tạo gió (Quạt và Motor)

Trên bản vẽ, cụm quạt thường được đặt ở đỉnh tháp đối với tháp tròn hoặc bên hông đối với tháp vuông dòng ngang. Vai trò của nó là hút không khí từ môi trường, tạo chênh lệch áp suất để hỗ trợ quá trình bay hơi trích nhiệt từ dòng nước.

5.2. Hệ thống phân phối nước (Đầu phun và Vòi phun)

Bản vẽ thể hiện chi tiết cánh tay phun (đối với tháp tròn) hoặc mạng lưới vòi phun cố định (đối với tháp vuông). Nhiệm vụ của chúng là phân bổ đều lượng nước nóng lên bề mặt khối đệm, tối đa hóa diện tích trao đổi nhiệt.

5.3. Khối đệm tản nhiệt (Filling)

Đây là trái tim của tháp giải nhiệt. Trên bản vẽ CAD, phần này thường được ký hiệu bằng các đường gạch chéo thể hiện cấu trúc màng nhựa PVC hoặc gỗ. Mục đích là làm chậm dòng rơi của nước và tăng thời gian tiếp xúc với không khí lạnh.

5.4. Kết cấu bao che và chịu lực

Vỏ tháp làm từ vật liệu composite sợi thủy tinh (FRP) giúp chống ăn mòn tuyệt đối trong môi trường hóa chất. Khung đỡ và bể chứa đáy được thiết kế vững chãi để chịu tải trọng của toàn bộ lượng nước vận hành bên trong.

6. Tính toán thiết kế tháp giải nhiệt dựa trên dữ liệu bản vẽ (Nâng cao)

Để một bản vẽ thực sự có giá trị, kỹ sư cần thực hiện các phép tính toán cân bằng nhiệt động học. Dưới đây là khung lý thuyết mà đội ngũ chuyên gia tại Đặng Gia thường xuyên áp dụng:

6.1. Các phương trình cân bằng cơ bản

Bảo toàn khối lượng: Tổng lượng nước vào và không khí ẩm đi ra phải cân bằng để đảm bảo hệ thống không bị hao hụt nước quá mức do bay hơi và cuốn theo.

Cân bằng năng lượng: Q = L × Cp × (T1 - T2)

Trong đó Q là nhiệt lượng cần giải tỏa, L là lưu lượng nước, Cp là nhiệt dung riêng và (T1 - T2) là độ chênh lệch nhiệt độ nước vào-ra.

6.2. Xác định kích thước vật lý của tháp

Đường kính tháp (D) được tính toán dựa trên tiết diện nước phun hữu hiệu và tốc độ gió đi qua tháp (thường từ 2m/s đến 3.5m/s). Chiều cao khối đệm (H) được lựa chọn tùy thuộc vào độ sâu nhiệt yêu cầu và đặc tính của vật liệu tản nhiệt.

6.3. Tính toán trở lực và công suất quạt

Tổng trở lực bao gồm trở lực tại cửa vào, qua khối đệm, đầu phun và lưới chắn nước. Công thức tính công suất Motor quạt gió: P = (V * Δp) / (1000 * η).

Trong đó:

• P: Công suất motor.
• V: Lưu lượng khí.
• Δp: Tổng trở lực.
• η: Hiệu suất quạt.

7. Dịch vụ cung cấp và hỗ trợ kỹ thuật bản vẽ CAD

Tại thị trường Việt Nam, việc tìm kiếm nguồn bản vẽ chuẩn là rất quan trọng. Đặng Gia không chỉ cung cấp thiết bị mà còn hỗ trợ khách hàng toàn bộ hồ sơ kỹ thuật.

• Tải bản vẽ miễn phí: Truy cập hệ thống website của chúng tôi để nhận file CAD/PDF theo từng model cụ thể từ 5RT đến 1000RT.
• Tư vấn thiết kế trọn gói: Chúng tôi sử dụng các phần mềm chuyên dụng như AutoCAD, Revit MEP để mô phỏng hệ thống làm mát tối ưu cho từng không gian nhà máy cụ thể.
• Địa chỉ tin cậy: Với văn phòng tại Hà Nội và TP.HCM, Đặng Gia cam kết đồng hành cùng bạn từ khâu bản vẽ đến khi bàn giao vận hành.

8. Kết luận

Bản vẽ CAD tháp giải nhiệt chính là nền tảng vững chắc nhất để xây dựng một hệ thống làm mát công nghiệp hiệu quả và bền bỉ. Việc thấu hiểu các chi tiết kỹ thuật trên bản vẽ không chỉ giúp bạn chủ động trong lắp đặt và còn là chìa khóa để tối ưu hóa chi phí vận hành lâu dài.

Nếu bạn đang cần tư vấn sâu hơn về thông số tính toán hoặc muốn nhận bộ thư viện bản vẽ CAD mới nhất, đừng ngần ngại liên hệ với chuyên gia của Trungtammuasam.vn qua hotline ngay hôm nay!
