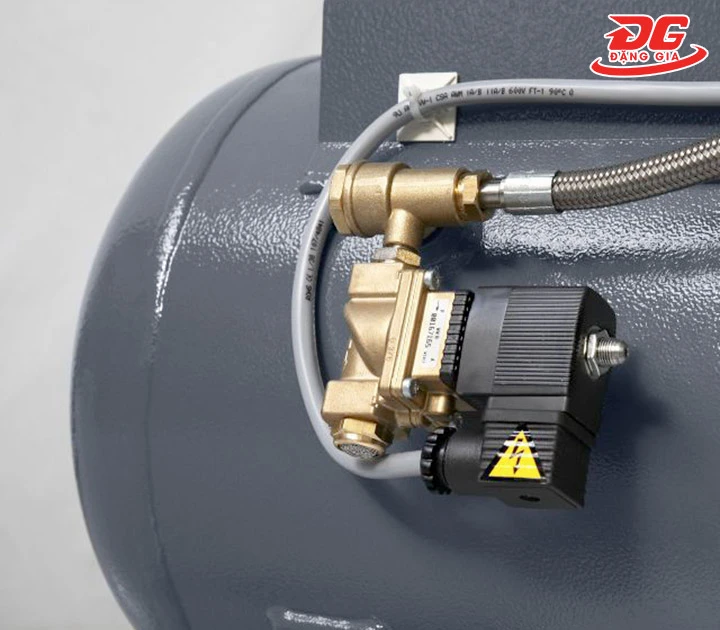

Van 1 chiều máy nén khí: Cấu tạo, Nguyên lý, Phân loại

Van 1 chiều máy nén khí là linh kiện nhỏ nhưng quyết định toàn bộ sự ổn định của hệ thống khí nén. Không có van này, áp suất ngược sẽ phá hỏng đầu nén chỉ sau vài tuần vận hành. Bài viết dưới đây từ Trungtammuasam.vn sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý, cách lắp đặt và khắc phục sự cố một cách bài bản nhất.

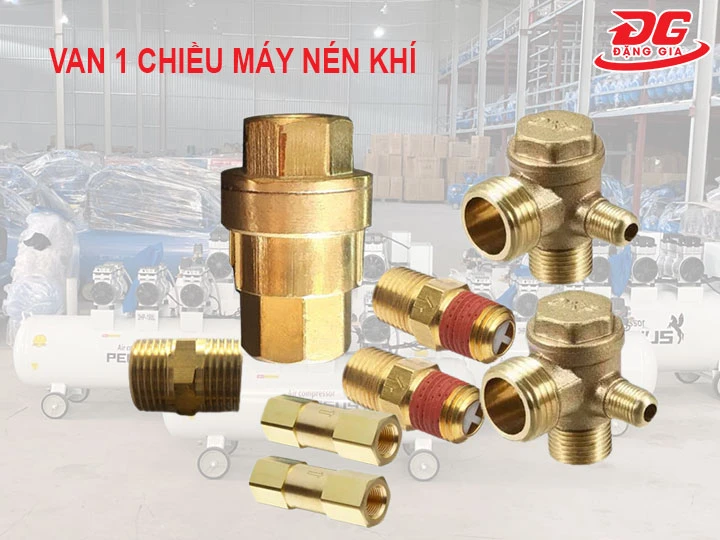

1. Van 1 chiều máy nén khí là gì?

1.1. Định nghĩa cơ bản

Van 1 chiều (tiếng Anh: Check valve) là thiết bị cơ khí được thiết kế để chỉ cho khí nén đi qua theo một hướng duy nhất. Đồng thời tự động chặn hoàn toàn dòng chảy ngược lại khi áp suất nguồn giảm xuống.

Trong hệ thống máy nén khí, van 1 chiều được xem là linh kiện bảo vệ chủ lực, đứng giữa đầu nén và bình chứa khí. Dù kích thước chỉ vài cm đến vài chục cm, nhưng thiếu van này, toàn bộ đường ống và đầu nén sẽ đối mặt với nguy cơ hỏng hóc nghiêm trọng do áp suất đảo chiều.

Trong quá trình triển khai bảo trì cho hàng nghìn máy nén khí, chúng tôi nhận thấy hơn 30% trường hợp máy khởi động chậm, khó lên áp... đều có nguyên nhân từ van 1 chiều bị mòn hoặc kẹt bẩn.

1.2. Chức năng và nhiệm vụ chính

Van 1 chiều máy nén khí đảm nhiệm 4 vai trò không thể thay thế trong vòng vận hành khép kín:

2. Cấu tạo chi tiết của van 1 chiều máy nén hơi

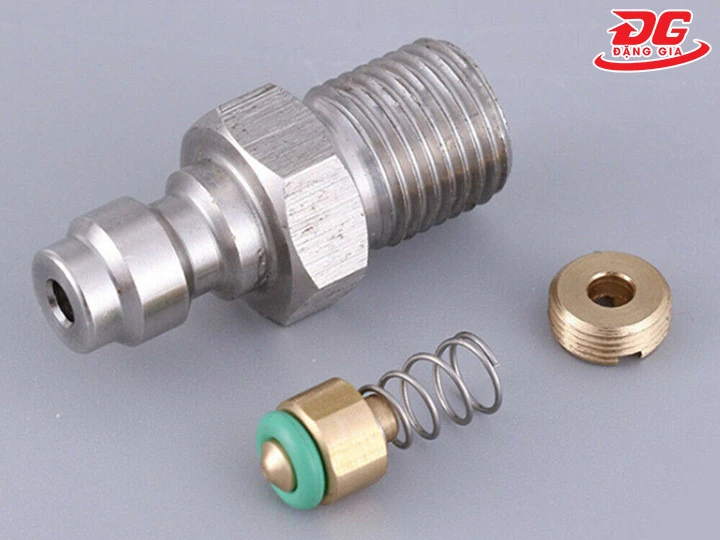

2.1. Các bộ phận cấu thành

Dù có nhiều kiểu dáng và kích thước khác nhau, một van 1 chiều tiêu chuẩn trên máy nén khí đều gồm 6 bộ phận cốt lõi:

2.2. Vật liệu chế tạo phổ biến và ứng dụng phù hợp

Việc lựa chọn đúng vật liệu thân van là bước quan trọng nhất trong quá trình thay thế hoặc nâng cấp. Theo kinh nghiệm triển khai thực tế tại hàng trăm dự án, chúng tôi phân loại như sau:

• Van thân đồng: Chống oxy hóa tốt trong môi trường ẩm, giá thành thấp, phù hợp máy nén khí piston công suất nhỏ dưới 5.5 kW, áp suất làm việc dưới 10 bar. Đây là lựa chọn kinh tế nhất cho gara, xưởng cơ khí nhỏ.
• Van inox: Độ bền vượt trội, kháng ăn mòn hóa chất, phù hợp hoàn toàn cho ngành y tế, thực phẩm, dược phẩm nơi yêu cầu khí sạch tuyệt đối. Inox 316 chịu được cả môi trường muối mặn ven biển.
• Van thân thép/gang: Chịu va đập và áp lực cao, dùng trong hệ thống công nghiệp nặng với áp suất trên 16 bar, nhiệt độ cao. Chi phí thấp hơn inox nhưng cần sơn phủ chống rỉ định kỳ.

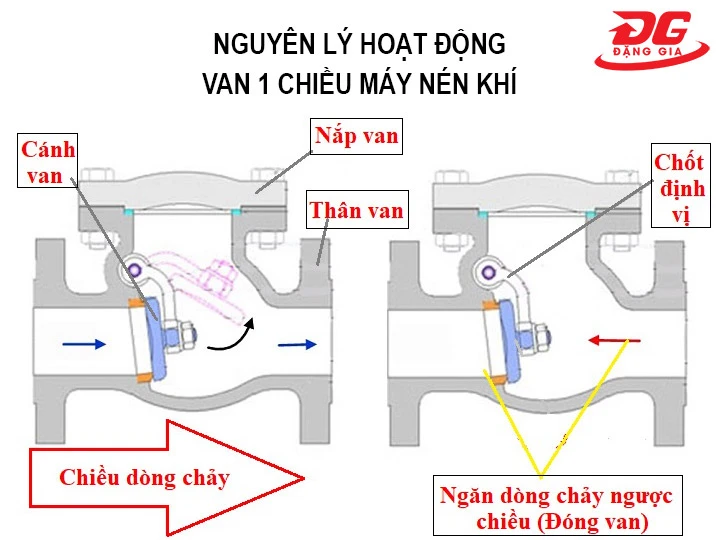

3. Nguyên lý hoạt động của van 1 chiều máy nén khí

Cơ chế vận hành của van 1 chiều dựa hoàn toàn trên sự chênh lệch áp suất giữa hai phía, không cần nguồn điện hay tín hiệu điều khiển nào từ bên ngoài. Đây là điểm ưu việt khiến van 1 chiều gần như không hỏng do lỗi điện tử.

3.1. Trạng thái mở (Khi máy đang hoạt động)

Khi đầu nén hoạt động, áp suất khí từ phía cấp khí tăng dần và tạo lực đẩy lên mặt đĩa van hoặc viên bi. Khi áp lực này vượt qua lực cản của lò xo cộng với trọng lực, phần tử làm việc dịch chuyển ra khỏi vị trí đế van, mở thông đường khí từ đầu nén vào bình chứa.

Lưu lượng khí đi qua tỉ lệ thuận với mức chênh áp. Càng nhiều áp suất chênh lệch, đĩa van mở càng rộng, lưu lượng khí nén đi qua càng lớn.

3.2. Trạng thái đóng (Khi máy dừng hoặc giảm tải)

Ngay khi đầu nén dừng hoặc áp suất đầu vào giảm đột ngột, áp suất trong bình chứa (lúc này lớn hơn) tác động ngược chiều lên mặt sau đĩa van. Kết hợp với lực lò xo và trọng lực, đĩa van bị ép nhanh về vị trí đế, chặn hoàn toàn dòng khí chảy ngược.

Lưu ý kỹ thuật: Thiết kế van nghiêng 45 độ giúp lá van đóng chặt và nhanh hơn nhờ thêm thành phần lực trọng lực theo hướng đóng. Nếu lắp ngược chiều hoặc không đúng góc nghiêng, van sẽ đóng chậm, gây hiện tượng va đập thủy lực làm rung đường ống.

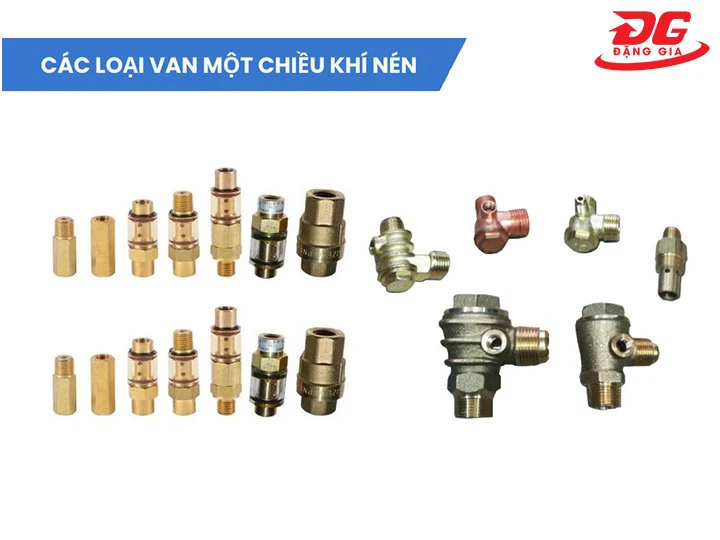

4. Phân loại các dòng van 1 chiều khí nén thông dụng

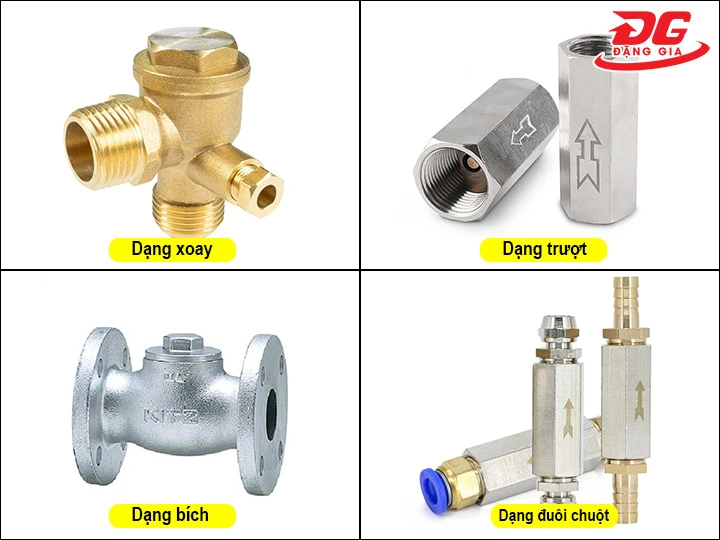

4.1. Phân loại theo kết cấu thiết kế

4.2. Phân loại theo số cổng kết nối

• Van 1 chiều 3 cổng: Phổ biến nhất trên máy nén piston, gồm cổng vào, cổng ra và cổng xả áp. Cổng xả áp giúp giảm tải khi khởi động, bảo vệ motor điện khỏi dòng khởi động cao.
• Van nhiều hơn 3 cổng: Dành cho ứng dụng công nghiệp đặc thù như hệ thống phân phối khí đa điểm, cần kiểm soát áp suất đến từng nhánh ống độc lập.

5. Vị trí lắp đặt van 1 chiều trên các loại máy nén khí

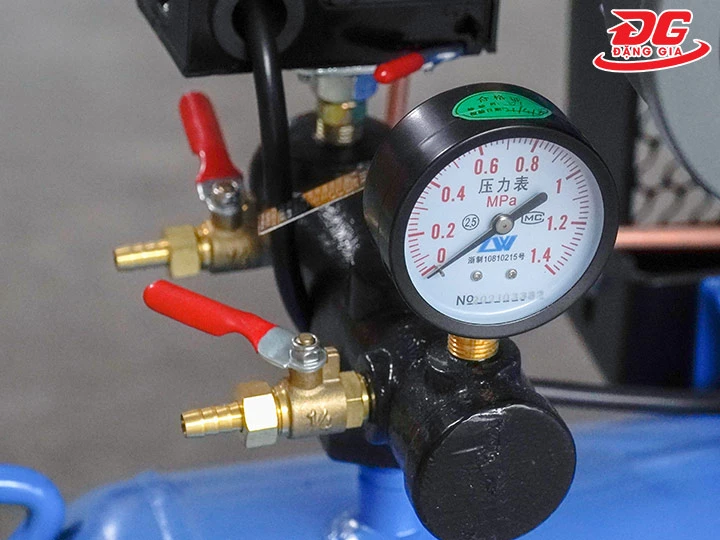

5.1. Trên máy nén khí Piston

Máy nén piston sử dụng đồng thời 2 lớp van 1 chiều với chức năng hoàn toàn khác nhau:

• Van 1 chiều ngoài: Lắp đặt giữa đầu máy và bình chứa khí, đây là van chính ngăn khí trong bình chảy ngược về đầu nén khi máy dừng. Đây là vị trí thường xuyên hỏng nhất do chịu áp suất chênh lệch lớn nhất.
• Van hút và van xả trong đầu máy: Nằm bên trong xy lanh, điều phối việc hút khí vào buồng nén và xả khí nén ra sau mỗi hành trình piston. Đây là van lá mỏng, tần suất đóng mở cực cao (hàng trăm lần/phút).

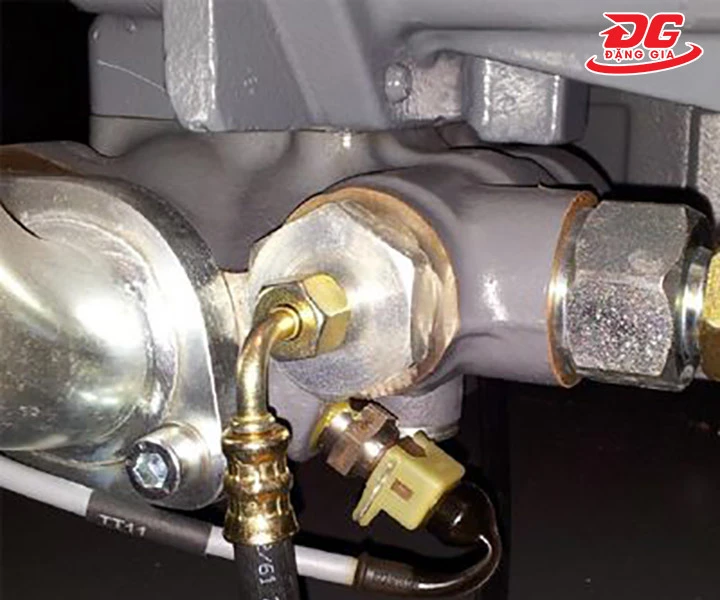

5.2. Trên máy nén khí trục vít

Máy nén trục vít có kiến trúc phức tạp hơn với 2 vị trí van 1 chiều then chốt:

• Van hút 1 chiều: Tích hợp bên trong cụm van nạp ở đầu hút, chức năng kép vừa điều chỉnh lưu lượng hút vừa ngăn hỗn hợp dầu-khí phun ngược ra bộ lọc gió khi máy dừng đột ngột. Nếu van này hỏng, lọc gió sẽ bị ngập dầu, gây tắc nghẽn nghiêm trọng.
• Van xả 1 chiều: Lắp tại đầu ra của cụm trục vít hoặc bên dưới bình tách dầu, ngăn hỗn hợp dầu/khí đã nén trong bình chứa chảy ngược về đầu nén khi áp suất cân bằng. Đây là van chịu nhiệt độ cao nhất (có thể đến 90-100°C liên tục).

Lưu ý từ kỹ thuật viên Đặng Gia: Trên máy trục vít, van xả 1 chiều bị hỏng thường gây ra hiện tượng dầu tràn ngược vào bình tách dầu khi máy dừng qua đêm. Sáng hôm sau khởi động, máy xả ra khói trắng dày trong vài phút đầu. Đây là dấu hiệu cần kiểm tra van xả ngay lập tức.

6. Hướng dẫn lắp đặt van 1 chiều đúng kỹ thuật

Dựa trên kinh nghiệm lắp đặt và bảo trì thực tế tại hàng nghìn công trình, đội kỹ thuật Đặng Gia tổng hợp quy trình chuẩn gồm 4 bước:

Bước 1: Lựa chọn van phù hợp

Trước khi mua van thay thế, cần xác định chính xác 3 thông số kỹ thuật bắt buộc:

• Kích thước ren: Đo ren trực tiếp trên ống hoặc đọc từ catalogue máy. Ren BSP và NPT không thể thay thế cho nhau dù cùng danh nghĩa 1 inch.
• Áp suất làm việc tối đa: Phải chọn van có áp suất danh định bằng hoặc cao hơn áp suất cài đặt trên relay áp của máy.
• Vật liệu thân và phớt: Phù hợp với môi trường hoạt động (nhiệt độ, độ ẩm, yêu cầu vệ sinh thực phẩm hoặc dầu).

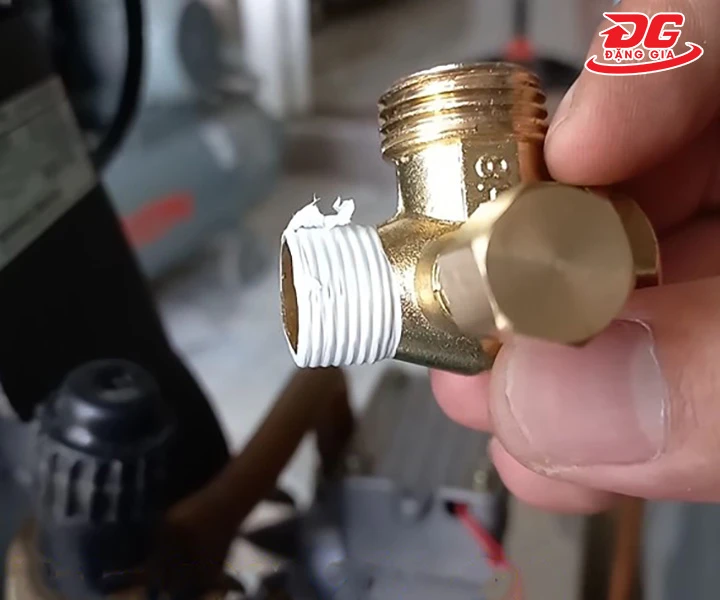

Bước 2: Xác định hướng lắp đặt

Đây là bước quan trọng nhất, sai hướng là van hoàn toàn không hoạt động. Hãy nhìn vào thân van:

• Tìm ký hiệu mũi tên được đúc hoặc khắc trực tiếp trên thân van - chiều mũi tên là chiều dòng khí được phép đi qua (từ đầu nén ra bình chứa).
• Đối với van dạng xoay lắp nằm ngang, cần đảm bảo bản lề nằm ở trên để trọng lực hỗ trợ quá trình đóng van.
• Đối với van nghiêng 45 độ, lắp đúng góc nghiêng theo thiết kế gốc của máy.

Bước 3: Vệ sinh hệ thống trước khi lắp

Dùng khí nén thổi sạch bên trong ống dẫn để loại bỏ hoàn toàn bụi bẩn, mảnh kim loại, cặn gỉ hoặc mối hàn dư. Chỉ một hạt cặn nhỏ 0.5 mm mắc vào mặt đế van cũng khiến van rò rỉ vĩnh viễn.

Nếu ống dẫn cũ lâu năm nên súc rửa bằng dung dịch tẩy cặn chuyên dụng trước.

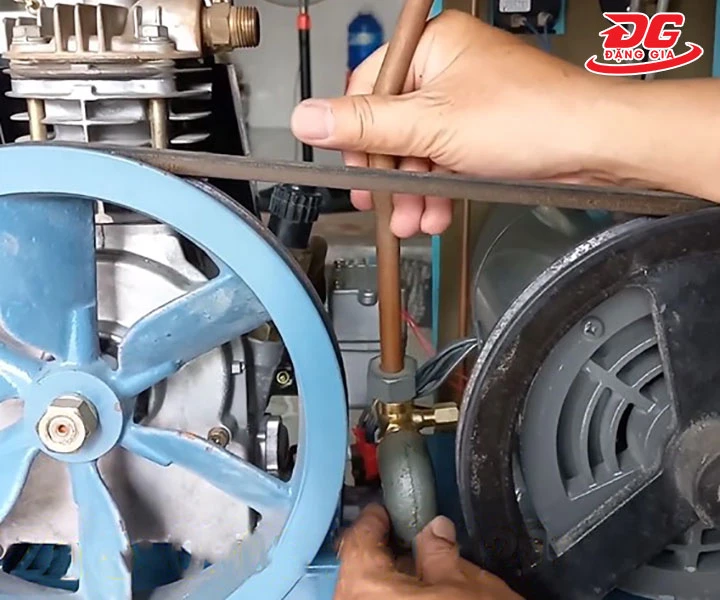

Bước 4: Lắp đặt và kiểm tra độ kín

• Quấn 2-3 lớp băng tan PTFE theo chiều ren (cùng chiều vặn vào) hoặc dùng keo sealant chuyên dụng chịu dầu để đảm bảo kín khít ren kết nối.
• Vặn tay trước đến khi ren vào khớp hoàn toàn, sau đó dùng cờ lê vặn thêm 1.5 - 2 vòng. Không vặn quá chặt tránh nứt ren nhất là van đồng.
• Sau khi lắp, chạy thử máy rồi dùng dung dịch nước xà phòng hoặc bút dò rò rỉ khí để kiểm tra toàn bộ mối nối. Bọt sủi lên là có rò rỉ cần siết thêm hoặc tháo quấn lại.

7. Báo giá van 1 chiều máy nén khí mới Update

7.1. Các yếu tố ảnh hưởng đến giá thành

Giá van 1 chiều trên thị trường Việt Nam hiện dao động khá rộng, từ dưới 100.000 đến hàng triệu đồng, phụ thuộc vào 4 yếu tố chính:

• Chất liệu thân van: Van đồng rẻ nhất, tiếp theo là gang, inox 304 và inox 316 đắt nhất. Chênh lệch có thể lên đến 3-5 lần giữa van đồng và van inox 316 cùng cỡ.
• Kích thước ren/đường kính: Van càng lớn, giá càng cao theo cấp số nhân. Van DN50 có thể đắt gấp 8-10 lần van DN15.
• Thương hiệu sản xuất: Van chính hãng Yuken, SMC (Nhật), Parker (Mỹ), Airtac (Đài Loan) đắt hơn 2-4 lần so với hàng Trung Quốc thông thường nhưng tuổi thọ và độ ổn định cao hơn.
• Áp suất danh định: Van chịu áp cao (PN25, PN40) đòi hỏi chế tạo chính xác hơn, giá thành cao hơn van áp thấp PN10, PN16.

7.2. Bảng giá trung bình thị trường 2026

Không nên chọn van rẻ nhất trên thị trường để tiết kiệm vài trăm nghìn đồng. Một van 1 chiều kém chất lượng hỏng sau 3-6 tháng có thể gây mất áp toàn hệ thống, dẫn đến thiệt hại sản xuất hàng chục triệu đồng.

Nên chọn Van 1 chiều máy nén từ nhà sản xuất uy tín, có tem kiểm định và cam kết áp suất làm việc rõ ràng.
