Tháp giải nhiệt TASHIN TSC 60 RT hiện có hàng sẵn kho, giao toàn quốc, bảo hành chính hãng. Phù hợp cho nhà máy, phân xưởng và hệ thống điều hòa trung tâm. Xem ngay thông số và báo giá bên dưới hoặc gọi hotline để được tư vấn trong 5 phút.

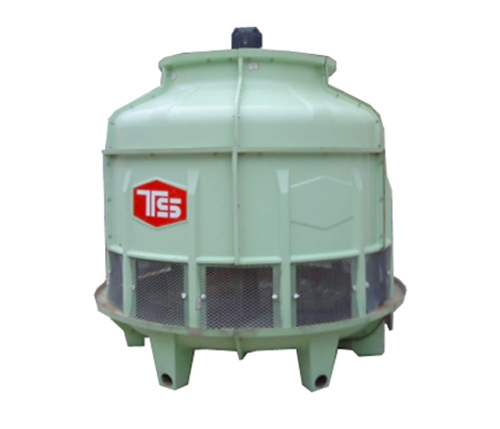

1. Cấu Tạo Tháp Giải Nhiệt TASHIN TSC 60 RT

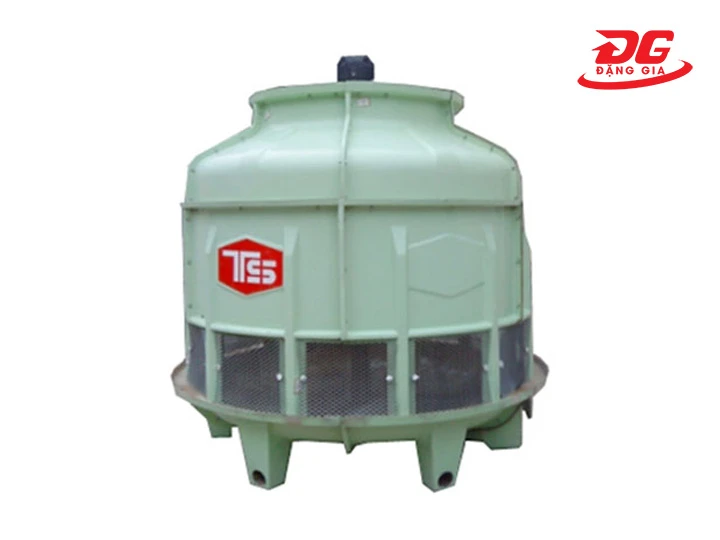

TASHIN TSC 60 RT là tháp làm mát nước dòng tròn, vận hành theo nguyên lý đối lưu cưỡng bức. Toàn bộ vỏ tháp, hệ thống tản nhiệt và khung chịu lực được thiết kế đồng bộ. Mỗi bộ phận đảm nhận một vai trò cụ thể trong chuỗi trao đổi nhiệt.
1.1. Vỏ Tháp FRP Chống Ăn Mòn, Chịu Thời Tiết Khắc Nghiệt
Vỏ tháp TASHIN TSC 60 RT làm từ vật liệu Composite FRP. Đây là hợp chất sợi thủy tinh gia cường nhựa polyester, có tỷ trọng thấp hơn thép nhưng độ bền kéo đạt 200-350 MPa. FRP không bị oxy hóa theo cơ chế điện hóa như thép thông thường, nên phù hợp với môi trường ẩm liên tục của tháp giải nhiệt.
Khả năng chịu tia UV của FRP đến từ lớp gel coat bên ngoài. Lớp này hấp thụ bức xạ UV và ngăn nhựa nền bị giòn hóa theo thời gian. Trong điều kiện ngoài trời Việt Nam, tháp làm mát Tashin giữ màu sắc và độ cứng ổn định trên 15 năm nếu không có tác động cơ học mạnh.
Với hóa chất công nghiệp, FRP chịu được axit loãng, kiềm nhẹ và muối công nghiệp ở nồng độ vận hành thông thường. Đây là ưu điểm rõ rệt so với vỏ thép mạ kẽm trong môi trường có nước xử lý hóa chất.

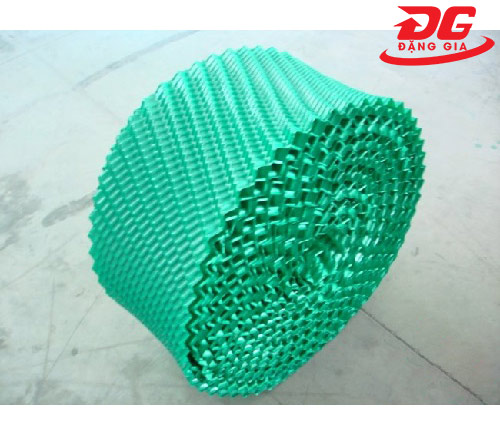

1.2. Hệ Thống Tấm Tản Nhiệt PVC Hiệu Suất Cao
Tấm tản nhiệt trong TSC 60 RT làm từ PVC cứng, xếp dạng tổ ong hoặc sóng chéo. Cấu trúc này tạo ra diện tích bề mặt tiếp xúc nước-không khí lên đến 150-200 m2 trên mỗi m3 thể tích fill. Con số này cao gấp 30-40 lần so với tháp không có fill dạng phun tự do.
Nguyên lý hoạt động rất cụ thể: nước nóng chảy thành màng mỏng trên bề mặt tấm PVC, trong khi không khí di chuyển ngược chiều từ dưới lên. Diện tích tiếp xúc lớn kéo dài thời gian bay hơi. Khoảng 1-2% lưu lượng nước tuần hoàn bay hơi, mang theo nhiệt lượng lớn và hạ nhiệt độ phần nước còn lại.
Về hiệu quả trao đổi nhiệt, fill PVC sóng chéo giảm nhiệt độ nước đầu ra thêm 3-5°C so với fill phẳng cùng thể tích. Với TSC 60 RT, thiết kế fill đảm bảo nhiệt độ nước ra đạt 32-35°C khi nhiệt độ bầu ướt không khí là 27°C.

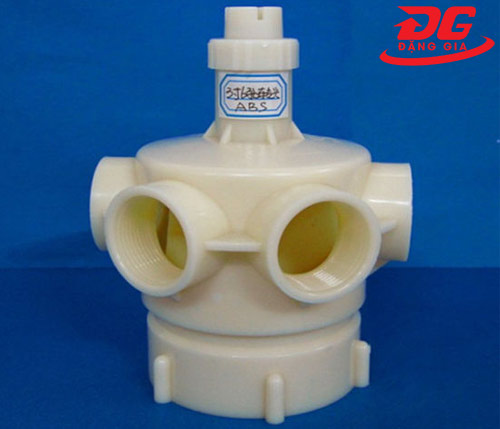

1.3. Đầu Phun Nước Và Hệ Thống Phân Phối Nước

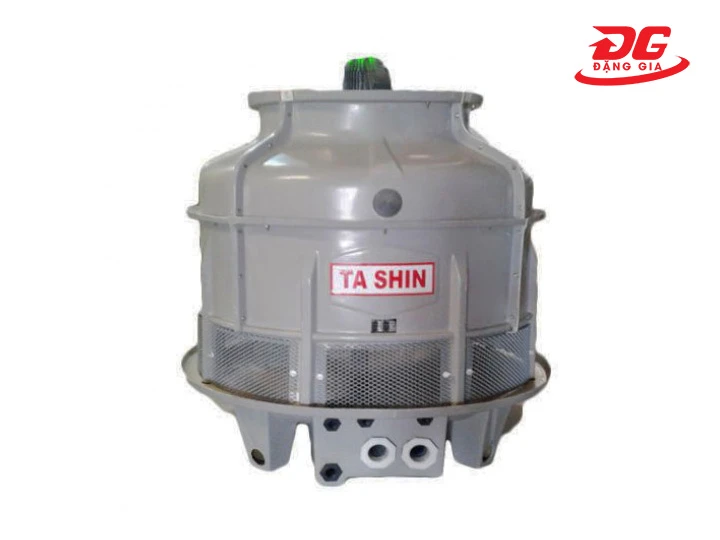

Hệ thống phân phối nước của TSC 60 RT dùng đầu phun quay không cần điện. Đầu phun quay nhờ phản lực của nước thoát ra. Cơ chế này đơn giản hơn đầu phun tĩnh vì không có điểm chết phân phối nước.
Nước được phân phối đều trên toàn bộ tiết diện fill. Phân phối đều đồng nghĩa với không có vùng fill khô cục bộ. Vùng fill khô là nguyên nhân phổ biến làm giảm hiệu suất thực tế so với công suất danh định.
Đầu phun quay còn có tác dụng tự làm sạch. Khi nước chứa cặn nhỏ, áp lực xoay tạo ra lực ly tâm đẩy cặn ra ngoài theo lỗ thoát. Điều này giảm tần suất vệ sinh định kỳ cho hệ thống phân phối nước.
1.4. Bồn Chứa Nước Và Khung Đỡ Mạ Kẽm
Bồn chứa nước lạnh nằm ở đáy tháp, làm từ FRP cùng vật liệu với vỏ tháp. Bồn có van xả đáy để thoát cặn định kỳ và van phao tự động bù nước thất thoát do bay hơi và drift.
Khung đỡ kết cấu bên trong làm từ thép mạ kẽm nhúng nóng. Lớp kẽm dày 85-100 micron tạo ra hàng rào vật lý ngăn tiếp xúc giữa thép và môi trường ẩm. Tuổi thọ chống gỉ của thép mạ kẽm nhúng nóng đạt 15-25 năm trong môi trường công nghiệp ẩm.
Khả năng chịu tải của khung đỡ TSC 60 RT đủ cho trọng lượng vận hành đầy tải, bao gồm trọng lượng nước, fill, vỏ tháp và quạt. Khung thiết kế theo tiêu chuẩn chịu gió giật đến cấp 8.

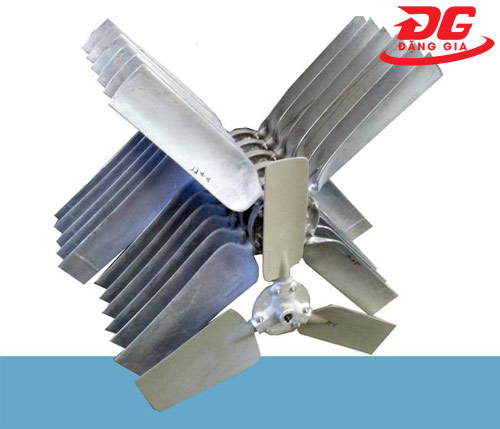

1.5. Cánh Quạt Giải Nhiệt Và Lưới Bảo Vệ
Cánh quạt TSC 60 RT đúc từ nhựa kỹ thuật FRP hoặc PP chịu va đập, lắp theo cấu hình hướng trục. Góc nghiêng cánh quạt được chỉnh cố định tại nhà máy để đạt lưu lượng không khí tối ưu ứng với tốc độ motor.
Luồng gió tạo ra bởi quạt đi theo hướng từ dưới lên trên. Motor dẫn động đặt phía trên, nối với cánh quạt qua hộp giảm tốc hoặc truyền động trực tiếp tùy model. Cấu hình này tách motor khỏi luồng không khí ẩm, kéo dài tuổi thọ motor.
Lưới bảo vệ bao quanh cánh quạt ngăn vật thể lạ rơi vào vùng quay. Lưới còn ngăn người không phận sự tiếp xúc với bộ phận chuyển động khi tháp đang vận hành. Đây là yêu cầu bắt buộc theo tiêu chuẩn an toàn thiết bị công nghiệp.

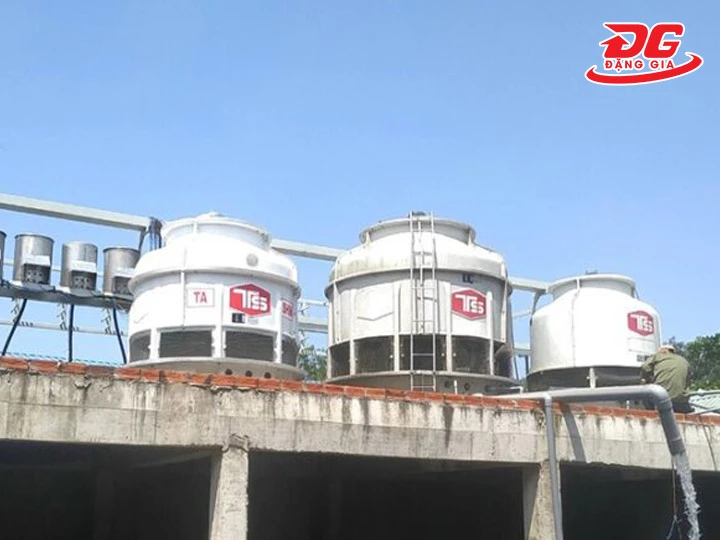

2. Ứng Dụng Thực Tế Của Tháp Giải Nhiệt TASHIN TSC 60 RT
2.1. Hệ Thống HVAC Cho Tòa Nhà Và Trung Tâm Thương Mại
Trong hệ thống HVAC, tháp giải nhiệt TSC 60 RT làm mát nước ngưng từ chiller. Chiller hấp thụ nhiệt từ không khí trong tòa nhà, xả nhiệt sang nước giải nhiệt, nước này đưa lên TSC 60 RT để thải ra môi trường. Vòng tuần hoàn kép này hiệu quả hơn giải pháp làm mát bằng không khí khoảng 15-25% về COP.
Với tòa nhà văn phòng hay trung tâm thương mại có diện tích sàn 3.000-5.000 m2, một cụm TSC 60 RT kết hợp chiller 60 RT đủ đáp ứng tải lạnh trung bình. Nếu tải lạnh tính toán cao hơn, có thể lắp song song hai TSC 60 RT để đạt 120 RT tổng cộng mà không cần nâng cấp hạ tầng đường nước.
2.2. Nhà Máy Nhựa Và Ép Phun
Đây là ứng dụng phổ biến nhất của TSC 60 RT tại Việt Nam. Máy ép nhựa tiêu hao nhiệt lớn qua khuôn và xilanh. Nước làm mát khuôn cần duy trì ở 15-25°C để nhựa đóng cứng đúng chu kỳ.
TSC 60 RT thường cấp nước cho 6-10 máy ép nhựa cỡ 150-300 tấn. Lưu lượng nước mỗi máy ép khoảng 10-15 lít/phút. Tổng lưu lượng nằm trong khả năng tuần hoàn của TSC 60 RT ở 130-140 m3/h.
- Đối tượng phù hợp: xưởng có 6-10 máy ép nhựa cỡ 150-300 tấn hoặc 3-5 máy ép cỡ 500-800 tấn.
- Lưu ý: cần lắp thêm chiller nước lạnh nếu nhiệt độ khuôn yêu cầu dưới 20°C. Tháp làm mát đơn thuần không thể đạt nhiệt độ thấp hơn nhiệt độ bầu ướt của không khí.
- Nên lắp bộ lọc nước đầu vào để hạn chế cặn bám tấm tản nhiệt PVC.
2.3. Ngành Cơ Khí Chế Tạo

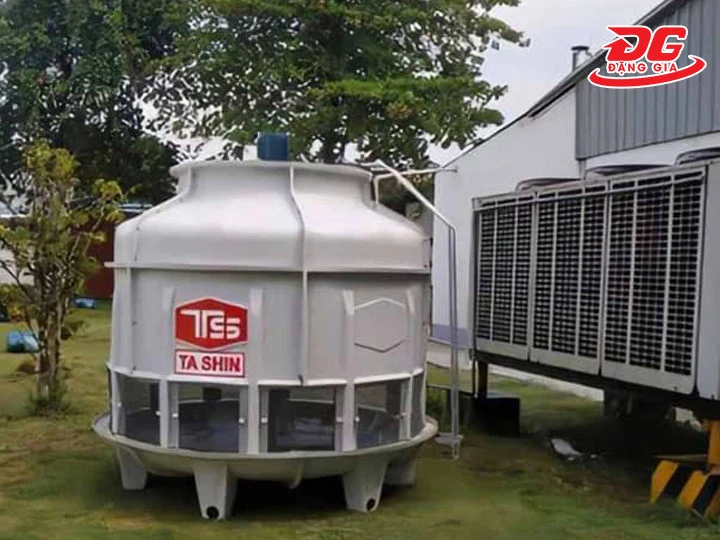

Trong ngành cơ khí, tháp giải nhiệt phục vụ làm mát dầu thủy lực, máy cắt CNC và lò nhiệt luyện. Dầu thủy lực hoạt động tối ưu ở 45-55°C. Nhiệt độ cao hơn làm độ nhớt giảm, gây hở van và rò rỉ áp suất.
TSC 60 RT đủ công suất để làm mát hệ thống thủy lực cho 3-5 máy CNC lớn cùng lúc. Ở điều kiện sản xuất hai ca, tháp chạy liên tục 16 giờ/ngày mà không ảnh hưởng đến tuổi thọ thiết bị nếu bảo trì đúng lịch.
2.4. Xưởng Sản Xuất Thực Phẩm Và Đồ Uống
Trong ngành thực phẩm và đồ uống, nước giải nhiệt không tiếp xúc trực tiếp với sản phẩm. Tuy nhiên, chất lượng nước trong tháp vẫn cần kiểm soát để tránh phát sinh vi khuẩn Legionella. Đây là loại vi khuẩn phát triển mạnh ở nhiệt độ 25-45°C trong hệ thống nước tuần hoàn không được xử lý.
TSC 60 RT phù hợp cho xưởng sản xuất bia, nước ngọt, sữa với công suất 5.000-15.000 lít/ngày. Cần lắp thêm hệ thống xử lý nước tuần hoàn bao gồm bơm định lượng hóa chất diệt khuẩn và thiết bị đo pH online.
2.5. Nhà Máy Dược Phẩm
Nhà máy dược phẩm dùng tháp giải nhiệt để làm mát thiết bị phản ứng, máy ép viên và hệ thống lạnh phòng sạch. Yêu cầu đặc thù là nước tuần hoàn phải đạt độ sạch nhất định để tránh nhiễm bẩn gián tiếp vào môi trường sản xuất.
TSC 60 RT đáp ứng yêu cầu này khi kết hợp với bộ lọc nước tuần hoàn và hệ thống xử lý hóa chất theo tiêu chuẩn GMP. Vật liệu FRP và PVC trơ với hầu hết hóa chất xử lý nước thông dụng.
2.6. Hệ Thống Làm Lạnh Nước Tuần Hoàn
Trong hệ thống làm lạnh nước tuần hoàn công nghiệp tổng quát, tháp giải nhiệt TSC 60 RT đóng vai trò thải nhiệt phía nóng. Nước từ thiết bị sản xuất đưa về Tháp giải nhiệt công nghiệp TASHIN TSC 60 RT ở nhiệt độ 35-40°C, được làm mát xuống 30-32°C rồi bơm trở lại. Vòng tuần hoàn này tiết kiệm 90-95% lượng nước so với hệ thống xả thải thẳng.
