Giải thích Sơ Đồ Tháp Giải Nhiệt dễ hiểu nhất cho người mới

Sơ đồ tháp giải nhiệt không chỉ là bản vẽ kỹ thuật mà còn là “bản đồ” để hiểu rõ cách vận hành. Khi nắm được sơ đồ, bạn sẽ dễ dàng kiểm tra, lắp đặt và xử lý sự cố - điều mà mọi kỹ thuật viên hay chủ đầu tư nên biết.

1. Tầm quan trọng của việc nắm rõ sơ đồ tháp giải nhiệt

Hiểu sơ đồ tháp giải nhiệt không đơn thuần là việc “nhìn bản vẽ cho biết”, mà là cách bạn làm chủ được thiết bị trong từng chi tiết vận hành.

Sơ đồ tháp giải nhiệt là bản phác họa toàn diện cấu trúc bên trong và nguyên lý hoạt động của tháp.

Thể hiện rõ các bộ phận chính như: quạt hút, tấm tản nhiệt, khay nước, bơm tuần hoàn, đường ống… và cách chúng phối hợp để làm mát nước hiệu quả.

Khi nắm được sơ đồ, bạn sẽ:

• Hiểu rõ cách hoạt động: Biết được nước chảy ra sao, không khí đi vào thế nào, tại sao lại tiết kiệm năng lượng.
• Dễ dàng lắp đặt, vận hành: Nhìn sơ đồ là biết lắp đúng hay sai, đặt thiết bị ở đâu để hiệu quả tối đa.
• Nhanh chóng xử lý sự cố: Có sơ đồ trong tay, việc tìm ra “điểm nghẽn” trong hệ thống trở nên đơn giản hơn.
• Chủ động kiểm tra, bảo trì: Biết điểm nào cần vệ sinh định kỳ, bộ phận nào dễ bị bám cặn, giúp tăng tuổi thọ cho hệ thống.

2. Khám phá cấu tạo của tháp hạ nhiệt

Để hiểu cách tháp giải nhiệt hoạt động hiệu quả, trước tiên cần bóc tách từng bộ phận trong cấu tạo.

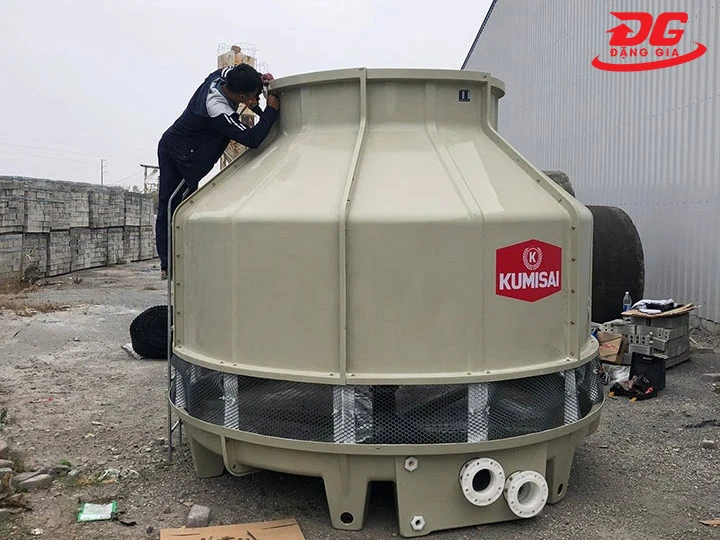

2.1 Lớp ngoài/Vỏ tháp

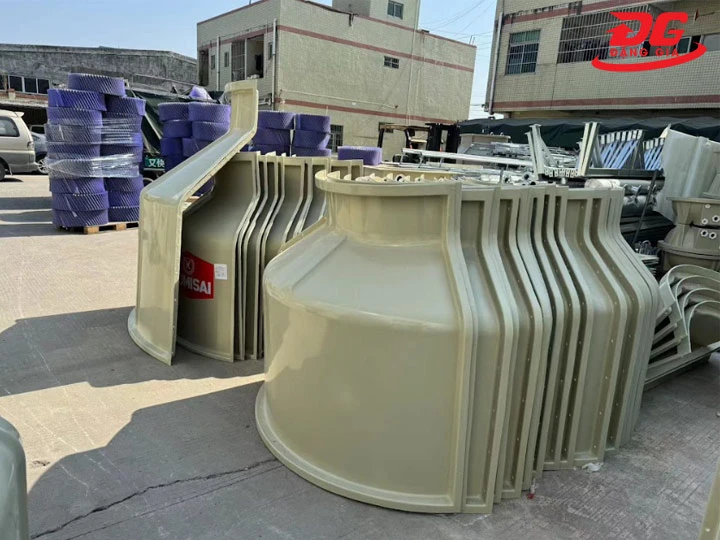

Lớp vỏ bên ngoài không chỉ mang tính thẩm mỹ mà còn là bộ phận chịu trách nhiệm bảo vệ tất cả linh kiện bên trong.

Vật liệu phổ biến nhất là nhựa FRP (sợi thủy tinh), nhẹ, bền, không bị ăn mòn theo thời gian như kim loại.

Kết cấu liền khối hoặc lắp ghép kín, lớp vỏ ngoài còn giúp giảm thất thoát nhiệt và duy trì hiệu quả làm mát lâu dài.

2.2 Khung xương

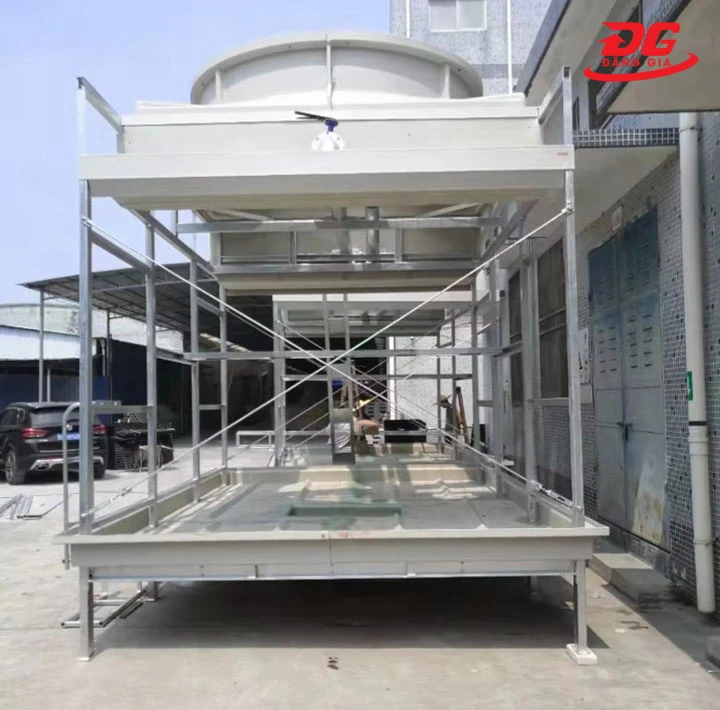

Ẩn sau lớp vỏ là hệ khung đỡ được chế tạo từ thép không gỉ hoặc hợp kim nhôm..

Đây là bộ phận chịu lực, giữ cho toàn bộ các chi tiết bên trong cố định, cân bằng.

Hệ khung thường được gia cố thêm lớp sơn chống oxy hóa hoặc mạ kẽm nhúng nóng để tăng độ bền.

2.3 Đệm tản nước/Tấm tản nhiệt

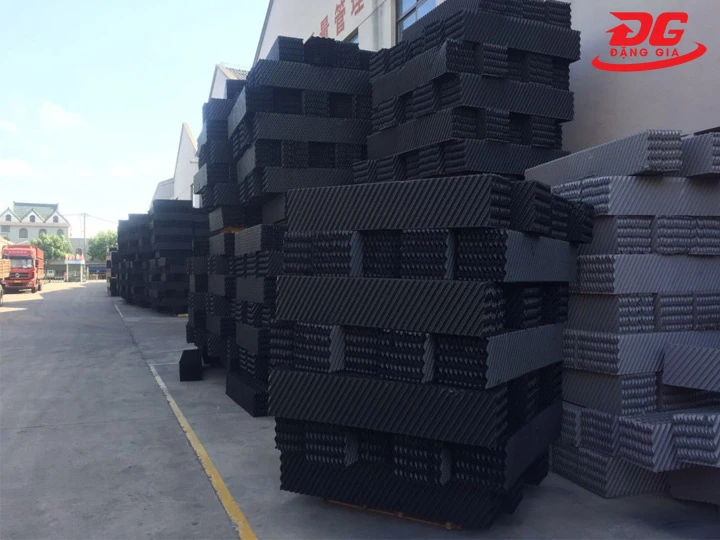

Tấm tản nhiệt (hay còn gọi là đệm tản nước) là nơi xảy ra sự trao đổi nhiệt giữa nước và không khí.

Thường làm bằng nhựa PVC hoặc PP định hình dạng sóng hoặc tổ ong, giúp nước chảy chậm và tiếp xúc nhiều hơn với gió.

2.4 Quạt gió

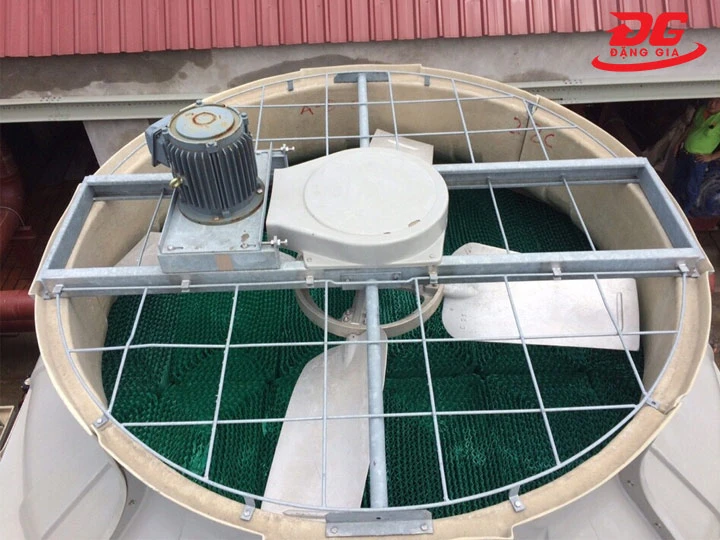

Quạt gió nằm trên đỉnh tháp. Tùy vào thiết kế, quạt có thể là loại hướng trục (cho tháp tròn) hoặc ly tâm (cho tháp vuông).

Nhiệm vụ của quạt là hút không khí mát từ dưới lên, đẩy không khí nóng ra ngoài.

Kết hợp với motor tiết kiệm điện, quạt gió đóng vai trò sống còn với hiệu quả hoạt động của cả hệ thống.

2.5 Motor

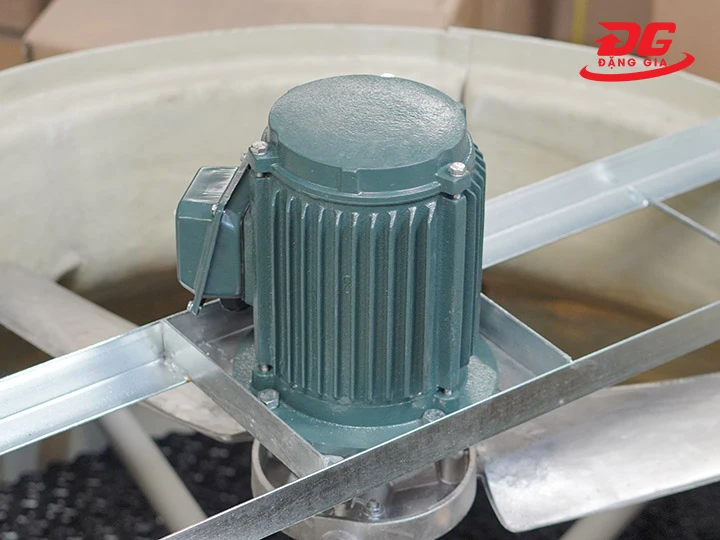

Motor là bộ phận không thể thiếu giúp quạt hoạt động.

Loại motor sử dụng trong tháp giải nhiệt thường là motor kín chống bụi, chống nước chuẩn IP55 trở lên, chịu được nhiệt độ cao.

1 số model còn tích hợp cảm biến nhiệt, tự ngắt khi quá tải; tăng độ an toàn và giảm nguy cơ chập cháy.

2.6 Đầu phun chia nước

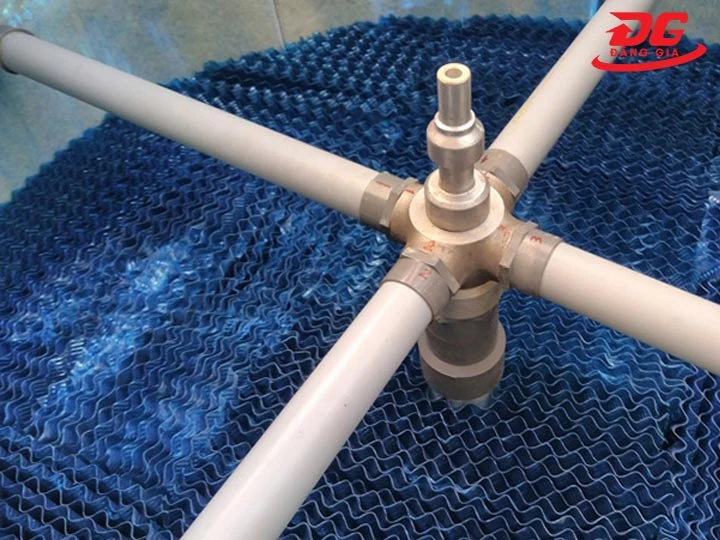

Đầu phun có thiết kế quay hoặc dạng tia, phun nước nóng từ đường ống lên tấm tản nhiệt đều và liên tục. Tránh tình trạng nước tập trung tại 1 điểm, gây lãng phí và giảm hiệu quả tản nhiệt.

Với các dòng tháp lớn, đầu phun có thể xoay 360 độ nhờ lực đẩy nước, tăng diện tích phủ đều và giảm hao hụt.

2.7 Bể chứa nước

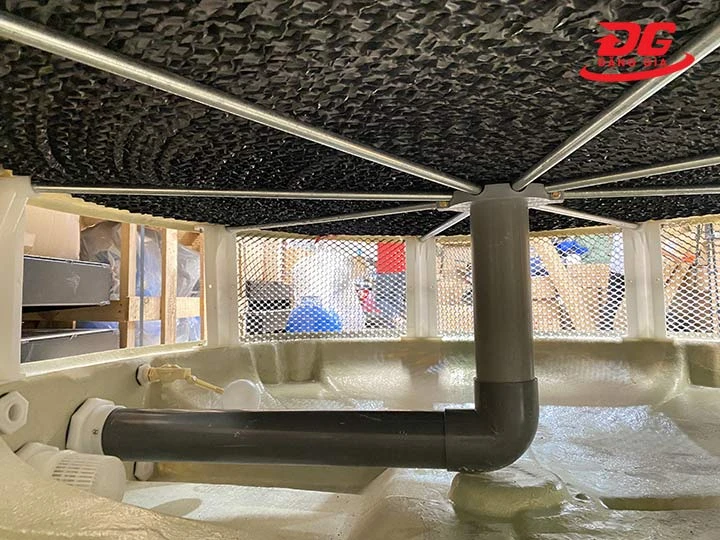

Nằm ở đáy tháp, bể chứa có vai trò thu lại toàn bộ nước đã được làm mát, sau đó chuyển về hệ thống để tái sử dụng.

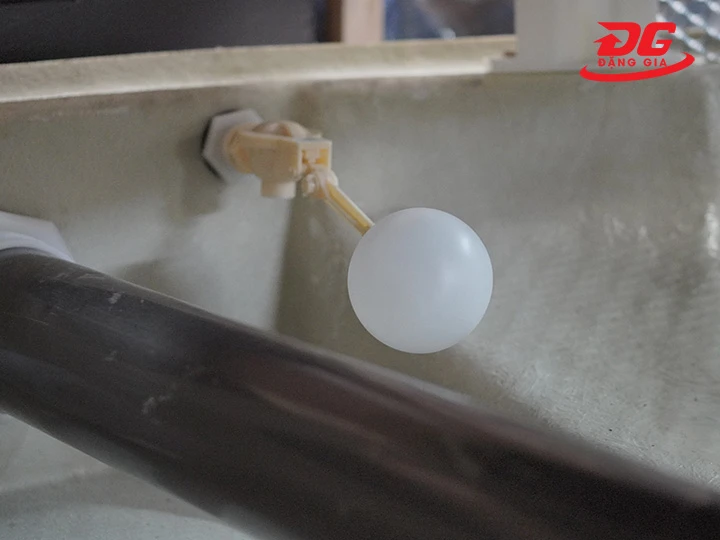

Bể được thiết kế kín, có lắp phao điều khiển mực nước và lưới lọc để giữ lại cặn bẩn.

Chất liệu thường là FRP hoặc inox, chống rêu mốc, đảm bảo nước không bị ô nhiễm trong quá trình lưu trữ.

2.8 Hệ thống ống dẫn và van điều khiển

Hệ thống đường ống nối các bộ phận với nhau theo chu trình khép kín.

Van điều tiết giúp kiểm soát lưu lượng nước, đóng/mở dòng chảy theo nhu cầu và phục vụ quá trình vệ sinh, bảo trì.

Thiết kế ống dẫn thường ưu tiên các loại nhựa PVC chịu áp và nhiệt hoặc thép không gỉ để tránh hiện tượng rò rỉ, giảm thất thoát nhiệt.

3. Sơ đồ nguyên lý tháp tản nhiệt nước chi tiết

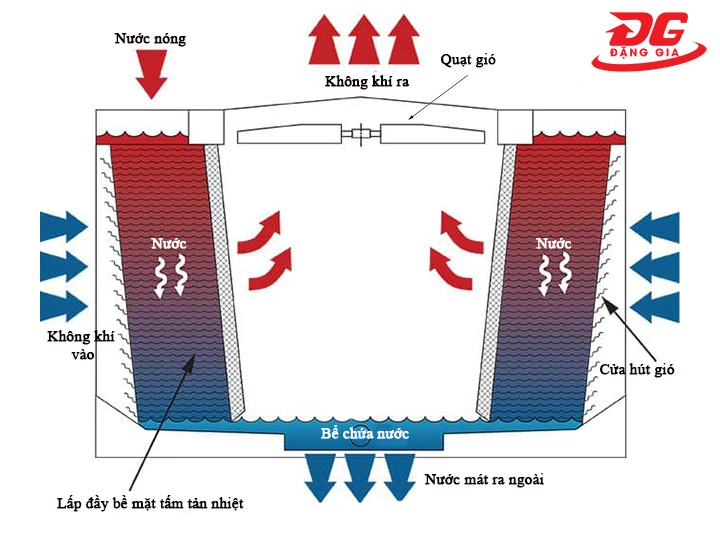

3.1 Sơ đồ tháp tản nhiệt nước dạng vuông

Sơ đồ dạng vuông thường dùng trong các hệ thống làm mát quy mô lớn nhờ thiết kế tối ưu cho việc lắp ghép, mở rộng công suất.

Hình khối vuông vắn giúp tận dụng diện tích mặt bằng tốt hơn, dễ bố trí theo module.

Lựa chọn lý tưởng cho nhà máy sản xuất, khu công nghiệp cần vận hành liên tục.

Nguyên lý hoạt động:

Nước nóng từ hệ thống được bơm vào đầu phun rồi phun đều xuống tấm tản nhiệt.

Quạt hút không khí từ bên dưới lên tạo ra dòng đối lưu đi ngược với chiều rơi của nước, đẩy hơi nóng lên đỉnh tháp.

Phần nước đã được làm mát sẽ chảy xuống bể chứa và được bơm về hệ thống để tái sử dụng.

3.2 Sơ đồ tháp làm mát nước dạng tròn

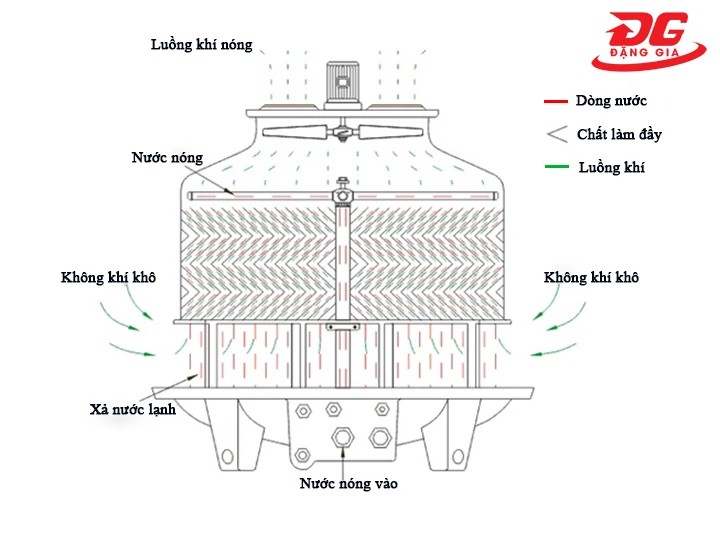

Tháp tròn (hay còn gọi là tháp giải nhiệt tròn dạng FRP) có hình dạng tròn trụ với mái vòm.

Dạng tròn giúp giảm thiểu lực cản gió, tăng hiệu quả đối lưu, dễ đặt ở nhiều vị trí.

Chuyên dùng cho nhà xưởng quy mô vừa và nhỏ có không gian lắp đặt hạn chế.

Nguyên lý hoạt động:

Khác với tháp vuông, dạng tròn thường sử dụng quạt hướng trục đặt trên đỉnh để hút không khí từ dưới lên.

Nước nóng từ hệ thống bơm vào đầu phun xoay tròn, sau đó rơi xuống tấm tản nhiệt và được làm mát nhờ luồng gió ngược chiều.

Phần nước đã mát sẽ rơi về bể chứa, sẵn sàng phục vụ chu trình tiếp theo.

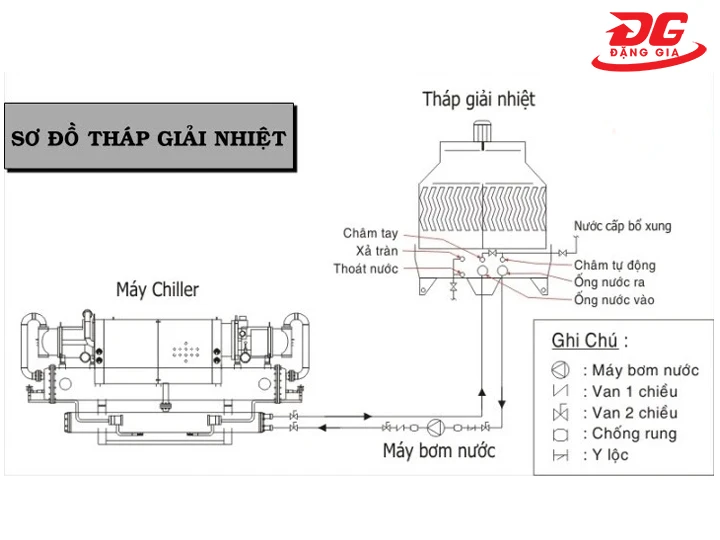

3.3 Sơ đồ tháp hạ nhiệt nước

Nước sau khi hấp thụ nhiệt từ hệ thống sẽ được dẫn lên tháp giải nhiệt. Quạt gió phía trên tạo lực hút khí, kéo không khí lạnh từ bên ngoài vào tháp.

Đầu phun chia nước và tấm tản nhiệt phối hợp giúp nước nóng phân tán đều. Tăng diện tích tiếp xúc, đẩy nhanh quá trình trao đổi nhiệt.

Nhiệt lượng bị cuốn theo luồng gió thoát ra ngoài, nước giảm nhiệt và được gom về bể chứa bên dưới. Từ đây, nước tiếp tục được dẫn trở lại hệ thống.

1 phần nước bị thất thoát do bay hơi sẽ được bù tự động bằng hệ thống cấp nước bổ sung, đảm bảo lưu lượng tuần hoàn không bị gián đoạn.

4. Ứng dụng sơ đồ tháp giải nhiệt trong thực tiễn vận hành

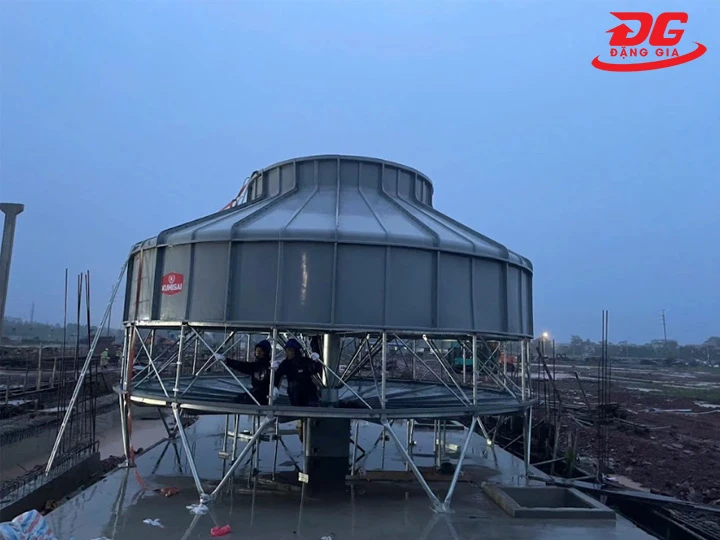

4.1 Hỗ trợ quá trình lắp đặt đúng kỹ thuật

Sơ đồ tháp giải nhiệt giúp hình dung rõ vị trí từng bộ phận như: motor, quạt, đầu phun, bể chứa…cực kỳ cần thiết trong giai đoạn lắp đặt. Vì chỉ cần sai 1 khớp nối cũng sẽ ảnh hưởng đến toàn bộ hệ thống.

Nhìn vào sơ đồ, kỹ thuật viên dễ dàng xác định được hướng dòng nước, hướng gió và các đầu vào/ra.

Từ đó, lắp đúng chuẩn, tránh lắp ngược hoặc sai vị trí gây tốn kém thời gian sửa lại.

4.2 Hướng dẫn bảo trì - vệ sinh định kỳ

Dựa vào sơ đồ, người vận hành biết rõ các vị trí cần vệ sinh như: đệm tản nhiệt, đầu phun, bể chứa hoặc cánh quạt,... tránh bỏ sót.

Với những ai lần đầu tiếp xúc với thiết bị, sơ đồ còn là công cụ “gợi nhớ” cực tốt; nhìn vào là biết bước tiếp theo nên làm gì.

4.3 Nhanh chóng phát hiện và xử lý sự cố

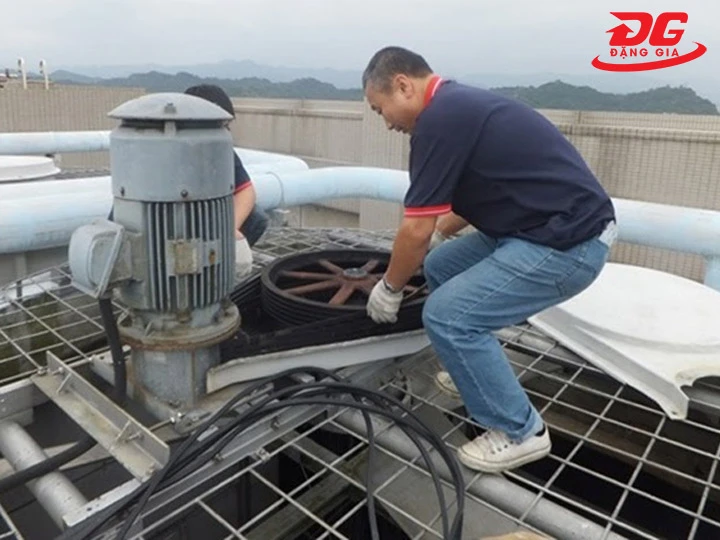

Khi có sự cố như nước không đủ mát, quạt không quay hay nước bị tràn, sơ đồ sẽ giúp xác định nhanh khu vực cần kiểm tra.

Thay vì tháo mở từng bộ phận để đoán lỗi, bạn có thể đi thẳng tới đúng khu vực nghi ngờ (như đường ống dẫn, đầu phun hay cảm biến mức nước).

Điều này rút ngắn đáng kể thời gian xử lý và giảm nguy cơ gây lỗi lan rộng.

Dễ hiểu, dễ áp dụng - đó là lý do sơ đồ tháp giải nhiệt nên được ưu tiên tìm hiểu kỹ. Hiểu rõ một lần, dùng ổn định cả quá trình vận hành.
