Cấu tạo máy nén khí mini các loại phổ biến hiện nay

Hiểu rõ cấu tạo của máy nén khí mini sẽ giúp bạn lắp đặt và vận hành, sửa chữa và bảo dưỡng đúng cách. Máy nén khí mini có 2 loại là có dầu và không dầu, mỗi loại lại có cấu tạo riêng biệt. Chi tiết về cấu tạo của máy bơm hơi mini sẽ được Điện máy Đặng Gia cập nhật ngay sau đây.

Cấu tạo chung máy nén khí mini

Máy nén khí mini được thiết kế với công suất từ 0.5HP - 3HP, dung tích bình chứa hơi tối đa khoảng 50 lít, được dùng phổ biến trong gia đình, tiệm sửa xe và các đơn vị sản xuất quy mô nhỏ. Cấu tạo máy nén khí mini cơ bản gồm các bộ phận sau:

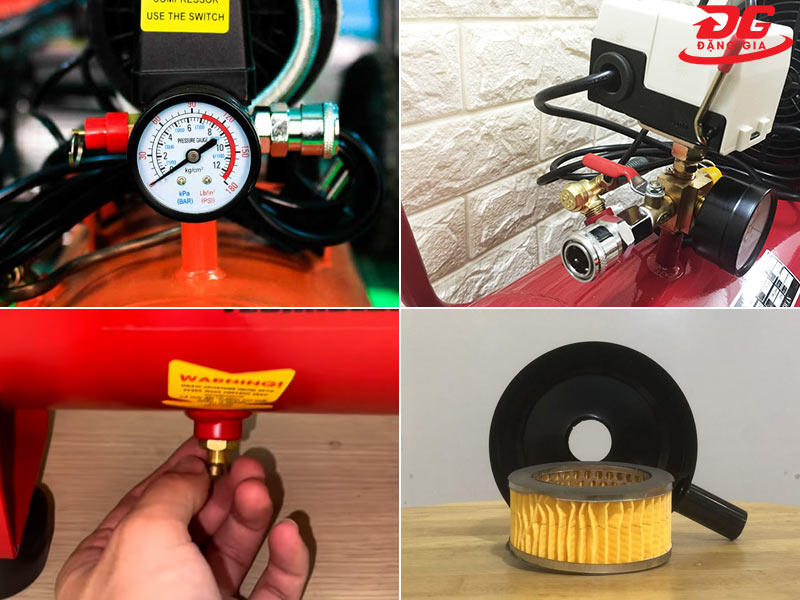

Một số bộ phận cấu tạo máy nén khí mini

• Động cơ: Đây là bộ phận quan trọng giúp chuyển đổi năng lượng điện thành năng lượng cơ học, tạo ra khí nén có áp suất cao.
• Đầu nén: Bộ phận này có nhiệm vụ hút và nén không khí từ áp suất thấp lên áp suất cao, khoảng từ 7 - 9kg/cm2.
• Bộ lọc khí vào: Không khí trước khi được hút vào đầu nén sẽ đi qua bộ lọc này để loại bỏ bụi bẩn, tạp chất; giúp đầu nén vận hành an toàn, bền bỉ hơn.
• Bình chứa hơi: Đây là nơi lưu trữ khí nén, được tích hợp dưới cụm đầu nén và motor, làm từ thép cứng cao cấp, độ bền cao.
• Công tắc áp suất: Điều khiển máy bơm hơi bật/ tắt để nén khí, duy trì áp suất khí nén ổn định phục vụ cho các thiết bị dùng khí nén.
• Van một chiều khí nén: Ngăn không cho khí nén quay ngược trở lại buồng nén.
• Đồng hồ đo áp suất: Theo dõi mức áp suất hiện tại của khí nén trong bình chứa.
• Hệ thống làm mát: Giúp hạ nhiệt độ, đảm bảo máy vận hành bền bỉ và ổn định. Hệ thống làm mát thường là quạt gió và các cánh tản nhiệt hỗ trợ làm mát động cơ, khí nén khi máy hoạt động.
• Van an toàn: Ngăn ngừa các sự cố có thể xảy ra khi áp suất tăng cao quá mức.
• Van xả đáy: Loại nước, hơi ẩm & bụi bẩn ra khỏi bình chứa, tránh làm han gỉ bình & nâng cao chất lượng khí nén đầu ra.
• Van khí đầu ra: Kết nối với ống hơi để dẫn khí từ bình chứa đến các thiết bị dùng khí nén.

>>> XEM THÊM: Máy nén khí Mini 12V công suất lớn, chính hãng giá rẻ

Cấu tạo máy nén khí mini có dầu & không dầu

Cấu tạo máy nén khí mini có dầu

Máy nén hơi mini có dầu tạo ra khí nén lẫn hơi dầu, phù hợp với các ứng dụng không yêu cầu cao về độ tinh khiết của khí nén như bơm lốp xe, thông cống, vận hành các dụng cụ cầm tay dùng khí nén (súng bắn ốc, máy bơm mỡ, máy hút dầu,...).

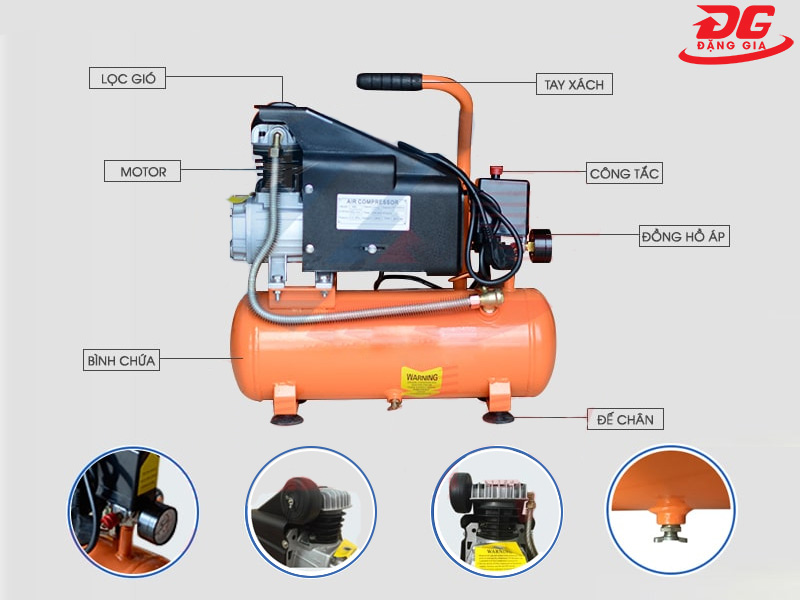

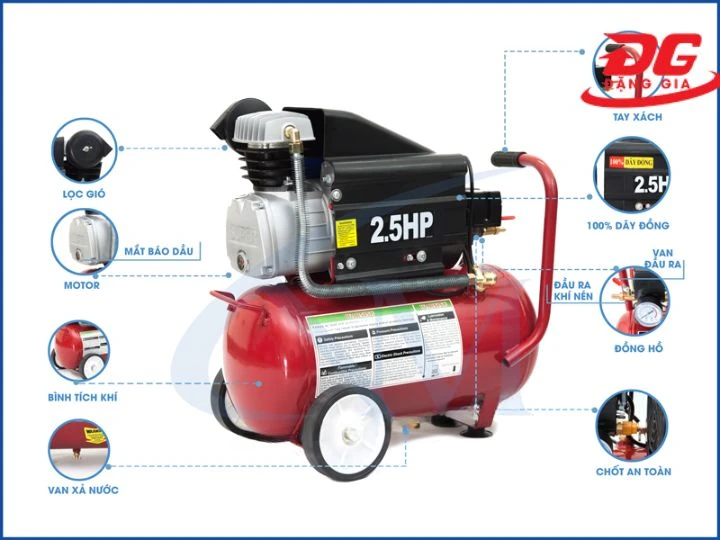

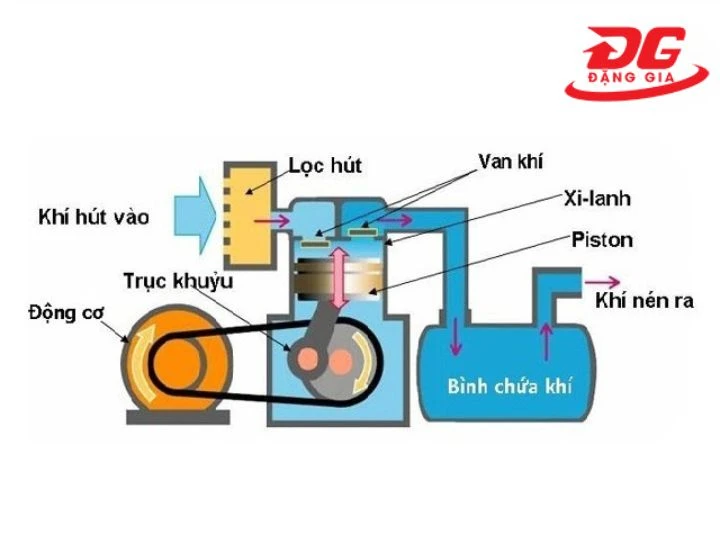

Cấu tạo chung của máy bơm khí nén mini có dầu

Cấu tạo máy nén khí mini có dầu cơ bản gồm có các bộ phận như động cơ, đầu nén, bình chứa hơi, bộ lọc khí đầu vào, van khí đầu ra, công tắc áp suất, van an toàn, van 1 chiều khí nén, van xả đáy, đồng hồ đo áp,... Trong đó, đầu nén là một bộ phận phức tạp, gồm có nhiều chi tiết nhỏ như:

• Xi lanh: Là nơi quá trình nén khí được thực hiện. Xi lanh làm từ hợp kim nhôm hoặc thép chịu áp suất cao, bên trong có chứa piston, xung quanh có các cánh tản nhiệt hỗ trợ làm mát khí nén.
• Piston: Piston di chuyển tịnh tiến trong xi lanh để nén không khí; được làm từ kim loại siêu bền, chịu áp lực tốt. Máy nén hơi mini thường có từ 1 - 2 piston.
• Séc măng: Đây là những vòng tròn kim loại hở, nằm trong rãnh piston, có tác dụng tăng độ kín cho xilanh, ngăn không cho khí và dầu bôi trơn thoát ra ngoài.
• Thanh truyền: Là “cầu nối” giữa piston và trục khuỷu, có nhiệm vụ biến chuyển động quay của trục khuỷu thành chuyển động tịnh tiến của piston.
• Trục khuỷu: Nhận năng lượng từ động cơ để truyền cho piston.
• Hệ thống bôi trơn: Cung cấp dầu bôi trơn cho các bộ phận chuyển động trong đầu nén để giảm ma sát, giảm hao mòn.
• Nắp dầu & mắt báo dầu: Nắp dầu có tác dụng đậy kín miệng khoang chứa dầu. Mắt báo dầu giúp người dùng dễ dàng quan sát mực dầu trong bình chứa để kịp thời bổ sung khi cần.

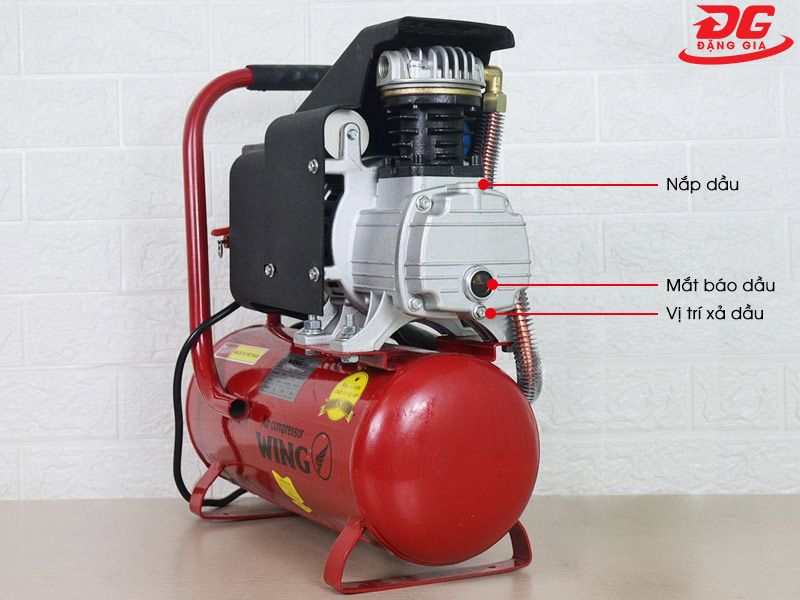

Cấu tạo đầu nén khí mini có dầu

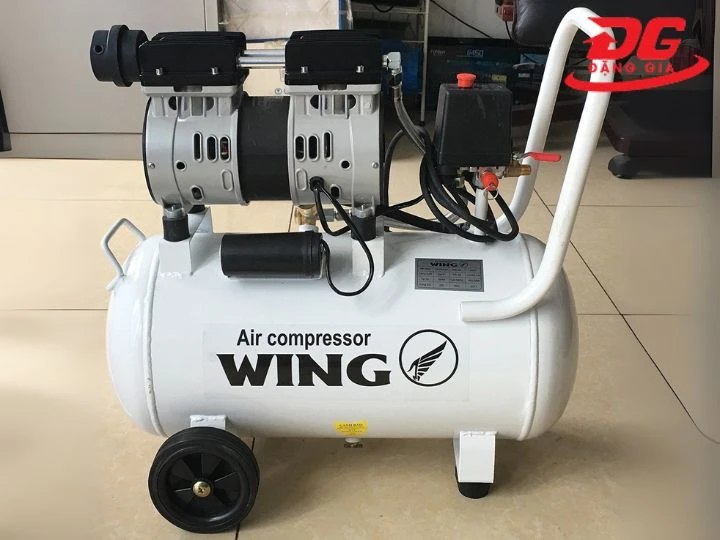

Cấu tạo máy nén khí mini không dầu

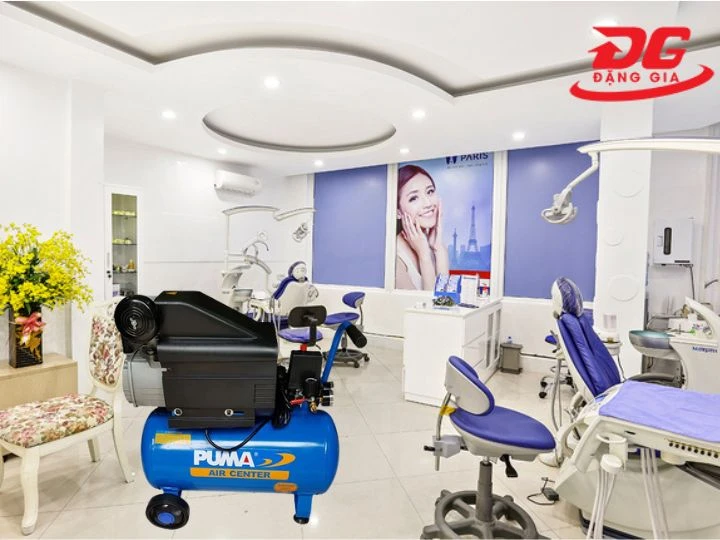

Máy bơm hơi không dầu tạo ra khí nén sạch, khô, không lẫn hơi dầu, được ứng dụng cho các lĩnh vực, ngành nghề cần nguồn khí nén sạch như nha khoa, dược phẩm, thực phẩm,.... Cấu tạo máy nén khí mini không dầu cơ bản gồm các bộ phận sau:

• Motor
• Cụm đầu nén, trong cụm đầu nén cũng có các bộ phận như đầu nén khí mini có dầu như xi lanh, piston, séc măng, thanh truyền, trục khuỷu.
• Bình chứa khí nén
• Công tắc áp suất
• Van an toàn
• Van xả nước
• Đồng hồ báo áp
• Van 1 chiều
• Van khí đầu ra
• Lọc gió, bánh xe,...

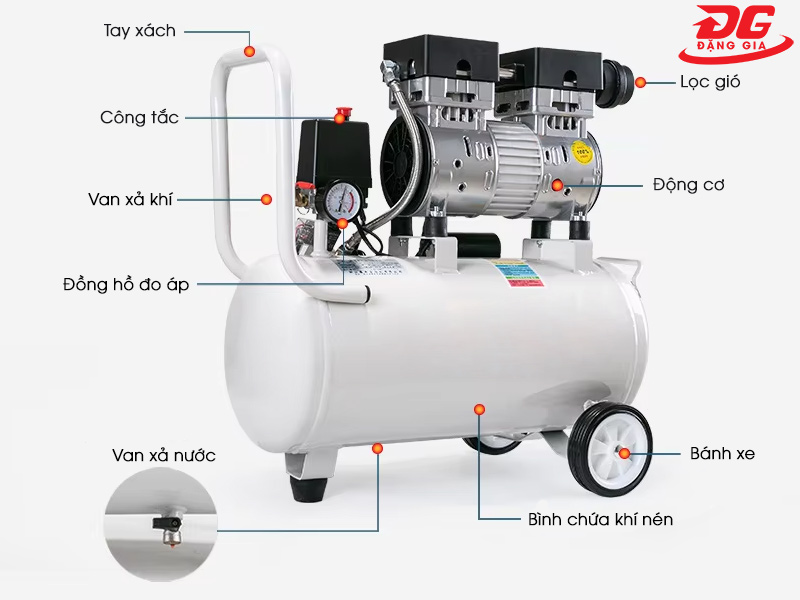

Cấu tạo chung máy nén hơi mini không dầu

Bảng so sánh cấu tạo máy nén khí mini có dầu và không dầu

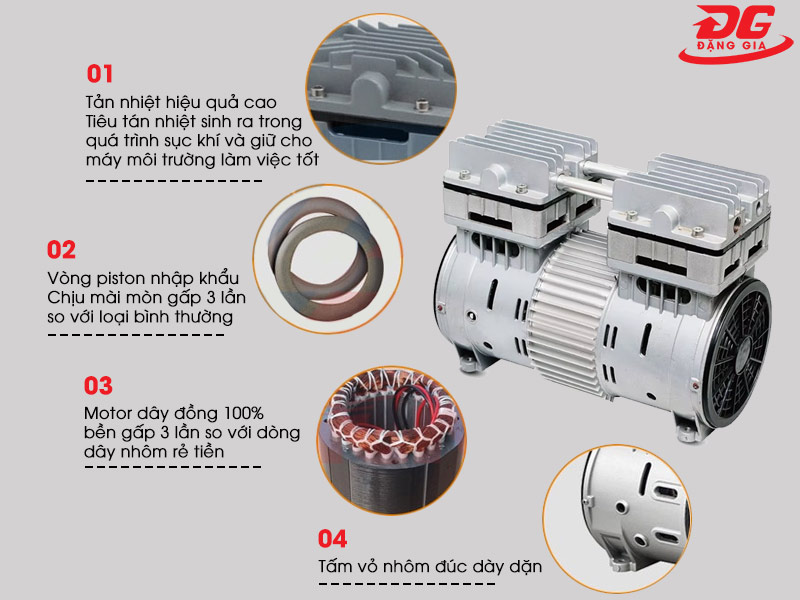

Cụm motor và đầu nén máy khí nén mini không dầu

>>> XEM THÊM: #5 Dầu Máy Nén Khí Mini giá tốt, chính hãng được tin dùng

Trên đây là toàn bộ kiến thức chia sẻ về cấu tạo máy nén khí mini mà Đặng Gia gửi đến bạn đọc. Hy vọng sẽ cung cấp thông tin bổ ích giúp bạn sử dụng thiết bị an toàn và hiệu quả nhất. Nếu bạn cần thêm thông tin hoặc đang tìm kiếm máy nén khí mini chất lượng cao, chính hãng với giá bán hợp lý thì đừng ngần ngại, hãy liên hệ ngay với Đặng Gia. Đội ngũ chuyên viên tư vấn của chúng tôi sẽ hỗ trợ & giúp bạn tìm kiếm giải pháp nén khí phù hợp nhất.
