Cấu tạo máy hút bụi công nghiệp gồm những gì? Chi tiết từ A-Z

Cấu tạo máy hút bụi công nghiệp được thiết kế để đáp ứng nhu cầu thu gom bụi bẩn, rác vụn và chất lỏng với cường độ làm việc cao. Hiểu rõ từng bộ phận giúp người dùng dễ lựa chọn thiết bị phù hợp, nắm được nguyên lý máy hút bụi công nghiệp, vệ sinh và bảo dưỡng đúng cách.

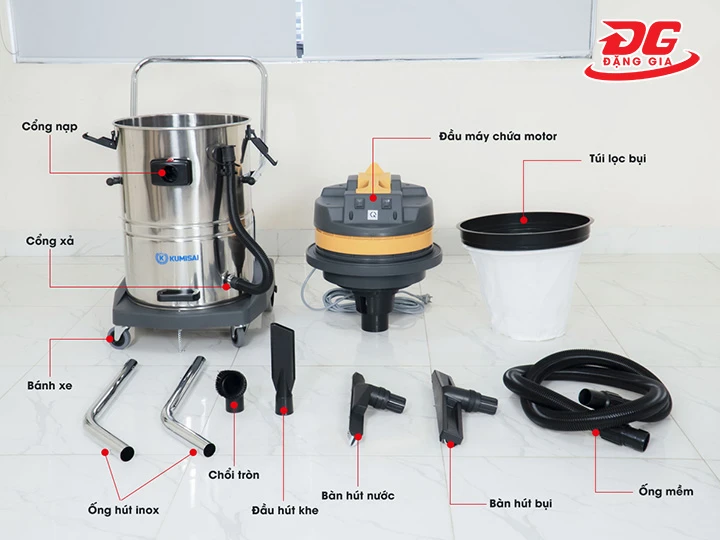

Chi tiết 6 bộ phận quan trọng nhất trên máy hút bụi công nghiệp

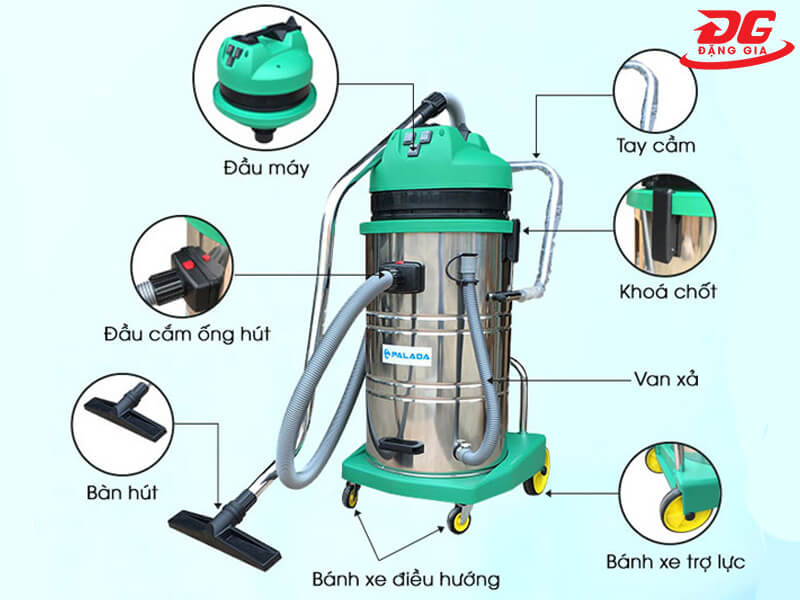

Tùy thiết kế từng model, cấu tạo có thể thay đổi. Tuy nhiên, các bộ phận của máy hút bụi công suất lớn thường có 6 bộ phận chính là Motor; Thùng chứa bụi/nước; Hệ thống lọc bụi; Hệ thống ống dẫn và phụ kiện hút; Khung xe, tay đẩy và thân vỏ bảo vệ và Dây nguồn. Cụ thể:

1. Động cơ (Motor) - "Trái tim" tạo lực hút

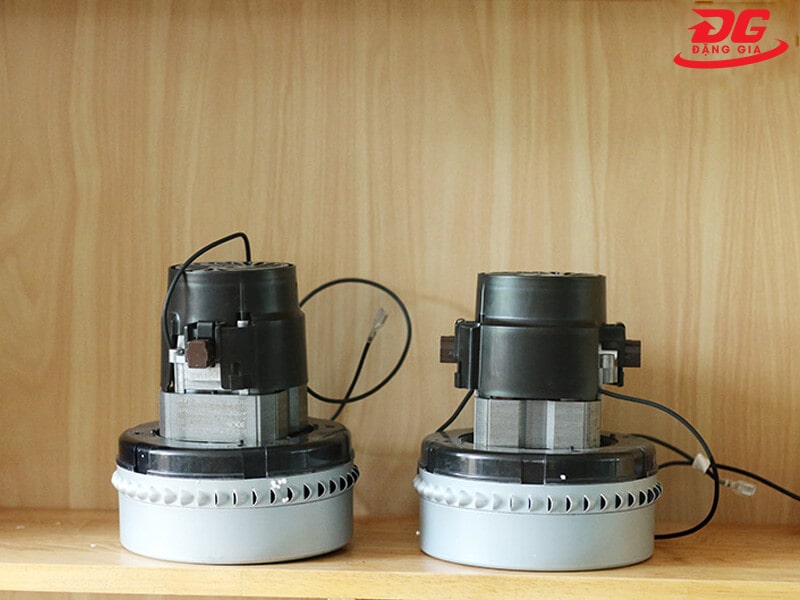

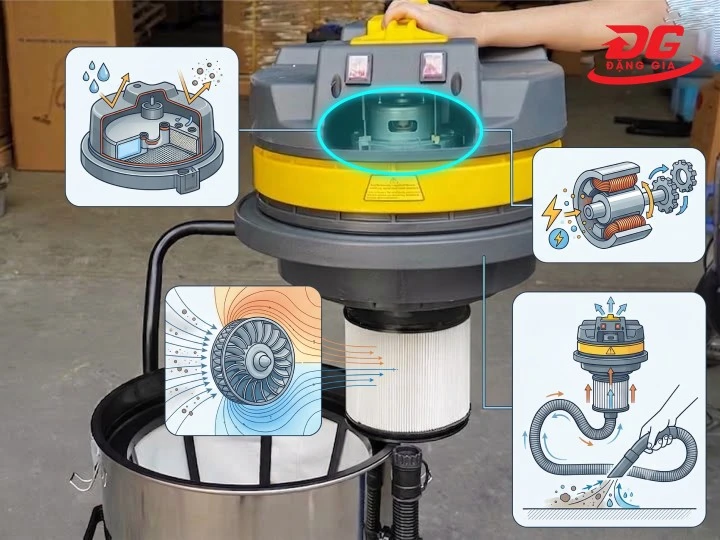

Vị trí bộ phận motor ở máy hút bụi công nghiệp

Motor thường được bố trí ở phần đầu máy và có kết cấu bảo vệ nhằm hạn chế bụi, hơi ẩm hoặc tác động cơ học từ bên ngoài.

Nhiệm vụ của motor là biến đổi điện năng thành cơ năng, làm quay cánh quạt/tuabin với tốc độ cao. Quá trình này tạo ra sự chênh lệch áp suất giữa bên trong máy và môi trường bên ngoài, từ đó hình thành luồng khí hút bụi, rác hoặc chất lỏng qua ống hút.

Một số loại motor thường gặp:

• Motor chổi than: Kết cấu phổ biến ở các thiết bị hút bụi công suất vừa và nhỏ, có ưu điểm là thiết kế tương đối đơn giản, dễ bảo trì/thay thế chổi than. Tuy nhiên, chổi than là chi tiết hao mòn nên cần kiểm tra định kỳ.
• Motor cảm ứng từ/không chổi than: Không sử dụng chổi than tiếp xúc để truyền điện vào phần quay. Chi tiết thường có độ bền và khả năng làm việc ổn định tốt hơn trong các thiết kế phù hợp với môi trường công nghiệp. Tuy nhiên, không nên mặc định mọi motor không chổi than đều phù hợp chạy 24/7. Khả năng vận hành liên tục còn phụ thuộc thiết kế motor, hệ thống làm mát và thông số của từng model.

Ngoài loại motor, số lượng motor cũng ảnh hưởng đáng kể đến khả năng vận hành:

• Máy 1 motor: Kết cấu gọn, công suất và lưu lượng hút thường phù hợp với nhu cầu vệ sinh cơ bản.
• Máy 2 motor: Tạo khả năng hút mạnh hơn hoặc tăng lưu lượng khí tùy thiết kế, thích hợp cho không gian có diện tích và cường độ vệ sinh cao hơn.
• Máy 3 motor: Thường thuộc nhóm máy công suất lớn, đáp ứng nhu cầu hút bụi/rác và nước với cường độ cao.

2. Thùng chứa bụi/nước - Không gian lưu trữ rác thải

Thùng chứa là nơi tiếp nhận và lưu giữ bụi, rác vụn hoặc chất lỏng sau khi được hút vào máy. Dung tích thùng càng lớn thì máy càng có thể làm việc lâu hơn trước khi phải dừng lại để đổ rác hoặc xả nước. Thùng chứa thường sử dụng nhựa hoặc kim loại, trong đó phổ biến là nhựa kỹ thuật và inox.

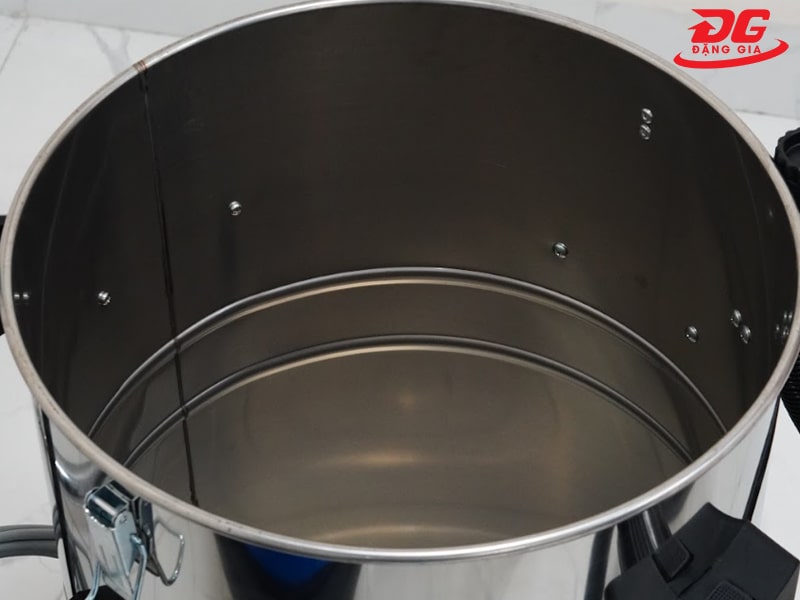

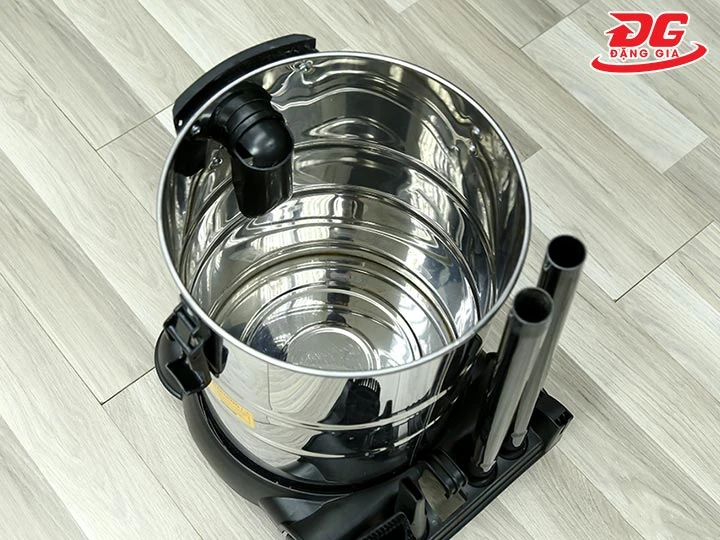

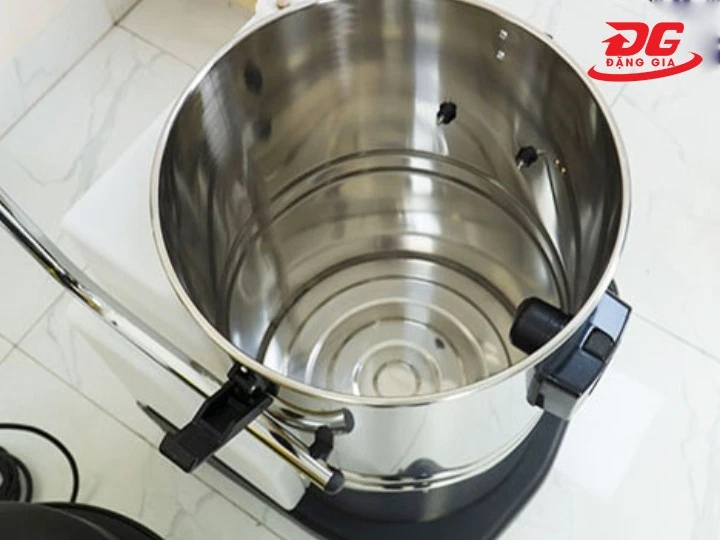

Thùng chứa Inox có độ bền bỉ và khả năng chống va đập cao

Thùng inox/thép không gỉ nổi bật ở:

• Độ cứng và khả năng chịu va đập mạnh.
• Bề mặt dễ vệ sinh.
• Khả năng chống gỉ tốt.
• Phù hợp với nhiều môi trường nhà xưởng, kho, gara và cơ khí.

Đặc biệt, với rác thải có cạnh sắc như phoi kim loại, đinh, ốc vít..., thùng kim loại phù hợp hơn so với nhiều loại thùng nhựa.

Thùng nhựa ABS hoặc nhựa kỹ thuật phù hợp thường có ưu điểm:

• Trọng lượng tương đối nhẹ.
• Không bị gỉ.
• Khả năng chống ăn mòn với nhiều môi trường tốt.
• Thuận tiện khi muốn di chuyển máy.

Tuy nhiên, khả năng chịu hóa chất cụ thể phụ thuộc vào loại nhựa và hóa chất tiếp xúc. Vì vậy không nên mặc định mọi thùng ABS đều phù hợp để hút mọi loại hóa chất.

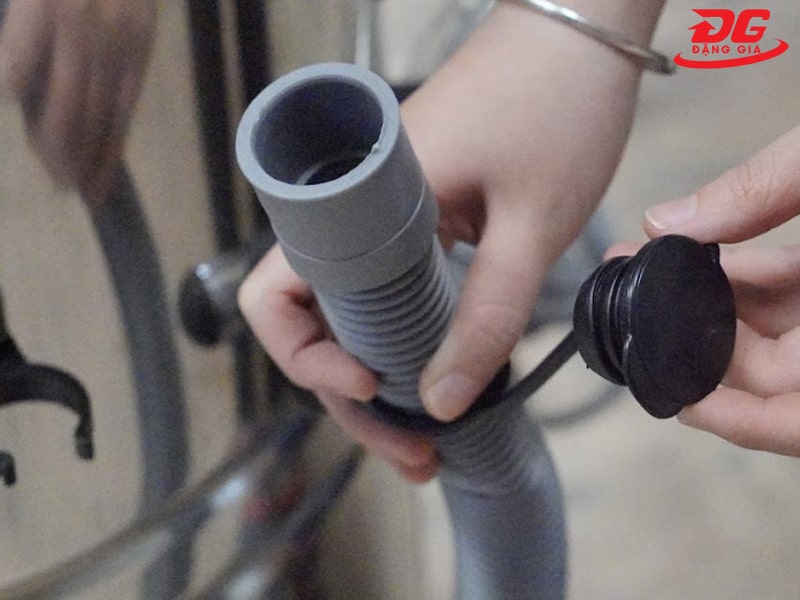

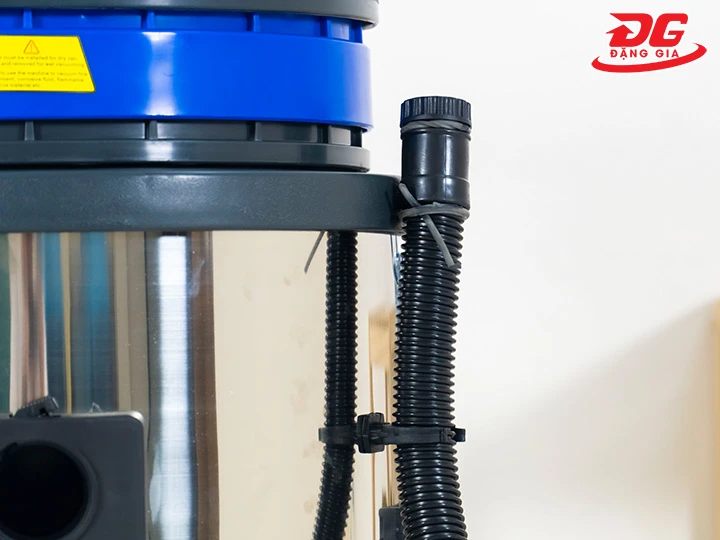

Một số máy hút bụi công nghiệp hút nước còn có van xả đáy, cho phép xả nước thải trực tiếp mà không cần tháo hoặc nghiêng toàn bộ thùng.

Riêng máy hút bụi khô - ướt, có phao chống tràn. Khi mực nước trong thùng đạt đến giới hạn nhất định, phao có thể đóng đường hút để hạn chế nước đi vào khu vực motor.

3. Hệ thống lọc bụi - “Lá phổi” của máy

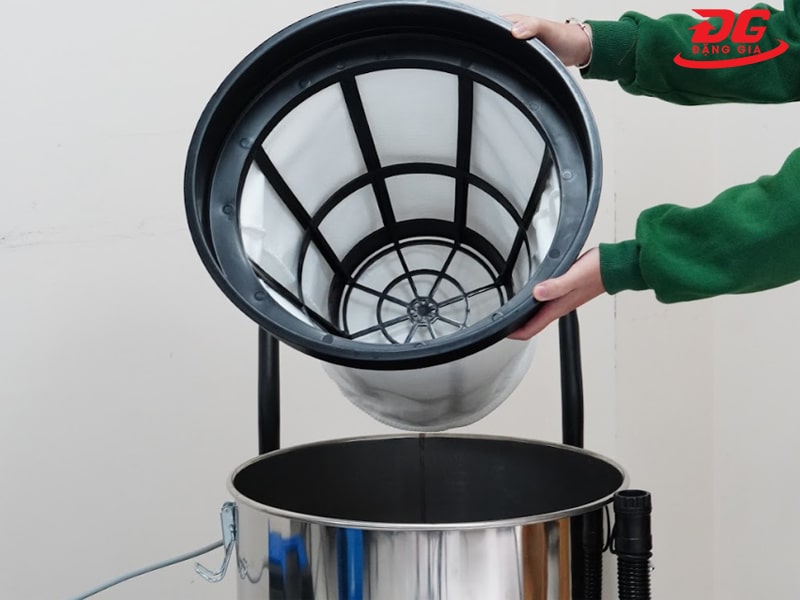

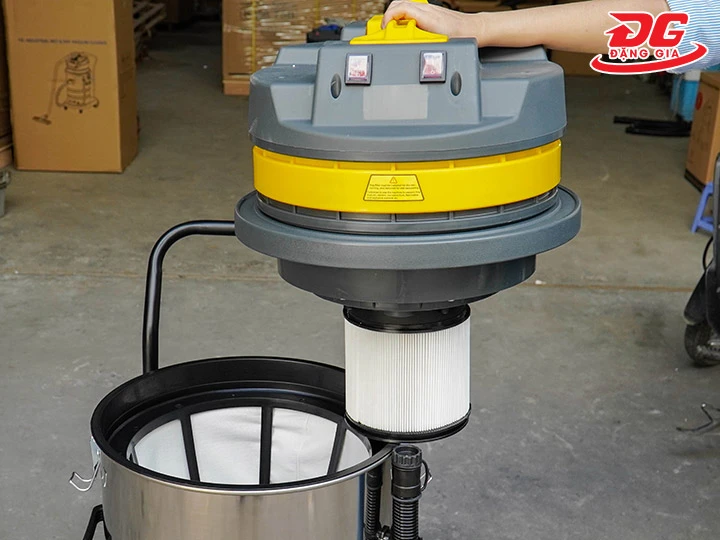

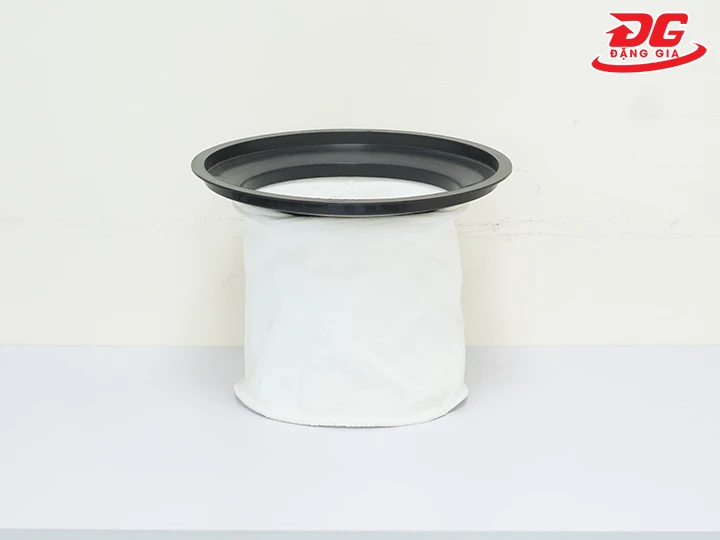

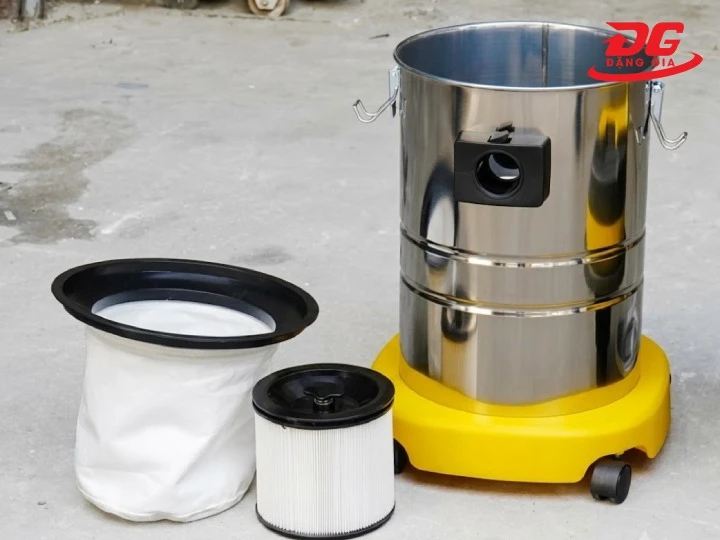

Túi lọc bụi giúp ngăn chặn bụi mịn lọt vào làm hỏng motor

Hệ thống lọc có nhiệm vụ giữ bụi và các hạt rắn trong dòng khí, đồng thời bảo vệ cụm motor khỏi bụi xâm nhập quá mức. Bộ lọc cũng góp phần kiểm soát lượng hạt được đưa trở lại môi trường qua khí xả.

Các loại lọc có thể khác nhau tùy máy và mục đích sử dụng:

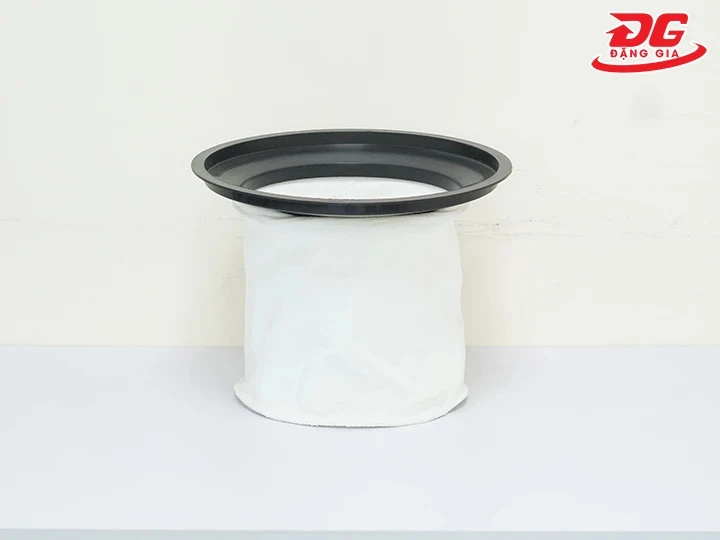

• Túi lọc vải: Phù hợp với nhiều loại bụi và rác thông thường. Đây là loại lọc khá phổ biến trên máy hút bụi công nghiệp, có thể vệ sinh hoặc thay thế tùy vật liệu và hướng dẫn của nhà sản xuất.
• Lọc Cartridge: Có dạng lõi với diện tích bề mặt lọc lớn, thường được sử dụng khi cần khả năng giữ bụi tốt nhưng vẫn duy trì lưu lượng khí phù hợp.
• Lọc HEPA: Đây là bộ lọc hiệu suất cao dành cho các ứng dụng cần kiểm soát bụi mịn. Lọc được bụi siêu mịn (PM2.5), phấn hoa, vi khuẩn, phù hợp cho phòng sạch, bệnh viện, nhà máy sản xuất linh kiện điện tử, xưởng mộc.
• Túi giấy/lọc hộp: Có thể được sử dụng như tầng chứa bụi hoặc lọc sơ cấp ở một số thiết kế. Với bụi nguy hại, người dùng cần lựa chọn đúng loại máy, cấp lọc và phương án thu gom theo yêu cầu của môi trường làm việc thay vì chỉ dựa vào vật liệu túi lọc.

4. Hệ thống ống dẫn và phụ kiện hút

Đây là nhóm bộ phận trực tiếp đưa bụi, rác hoặc nước từ vị trí vệ sinh vào thùng chứa.

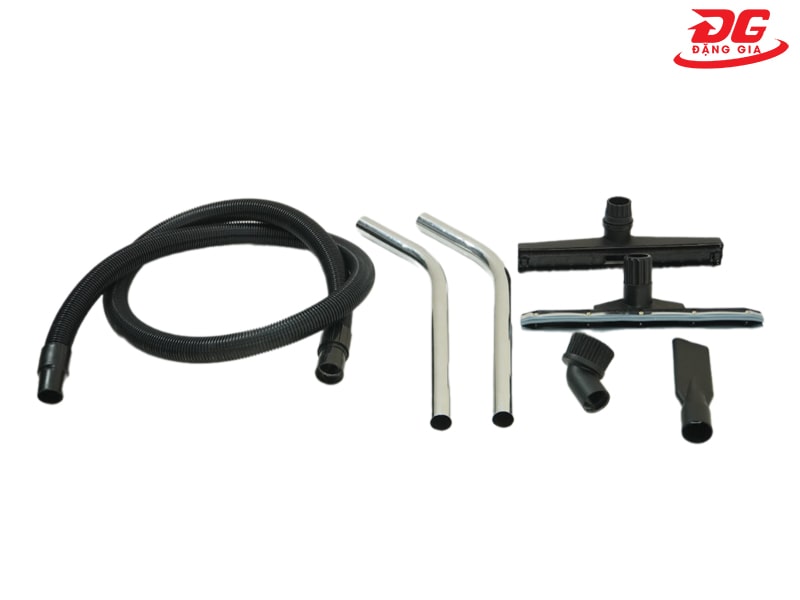

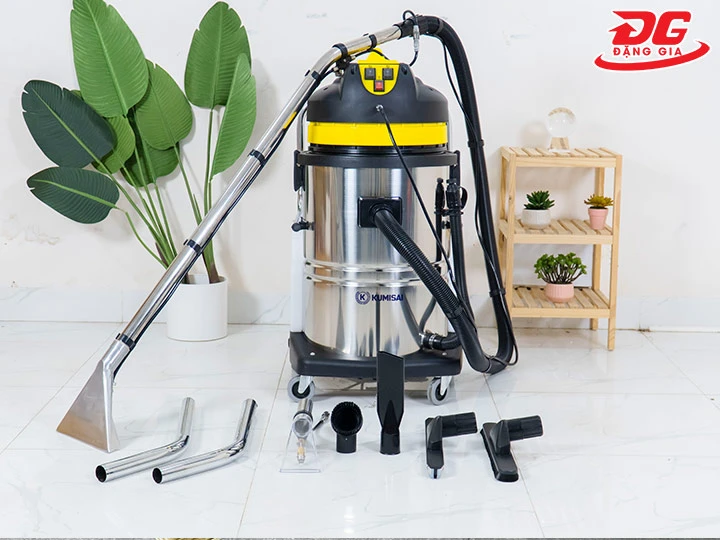

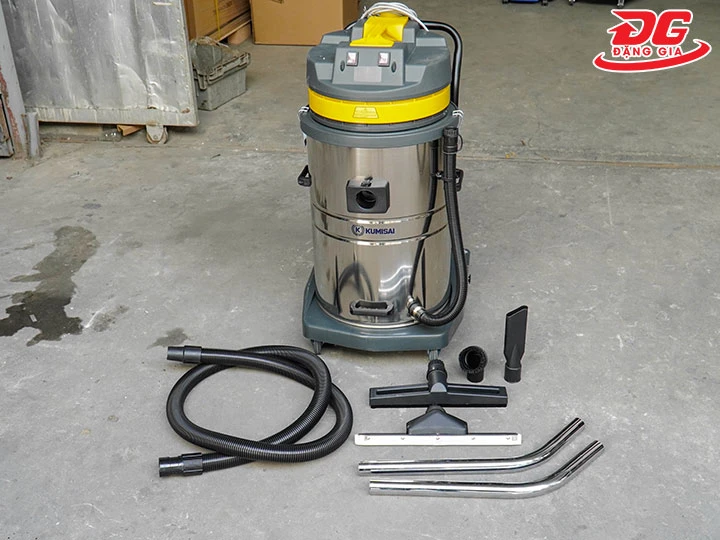

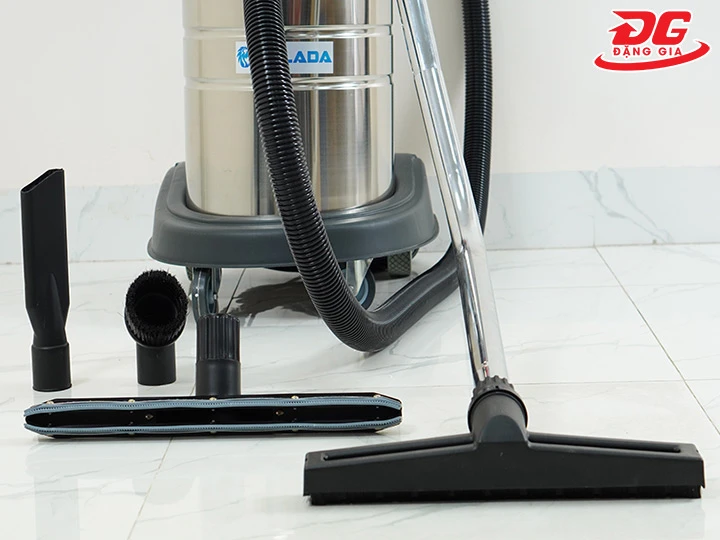

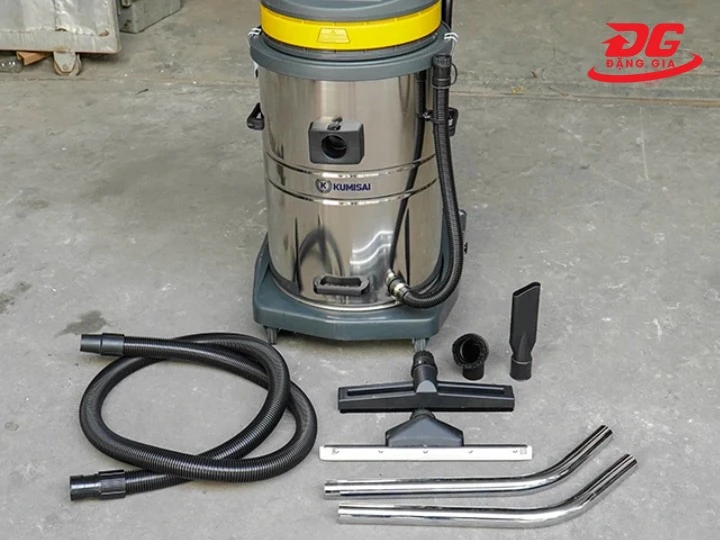

Bộ phụ kiện đa dạng đi kèm máy hút bụi công nghiệp

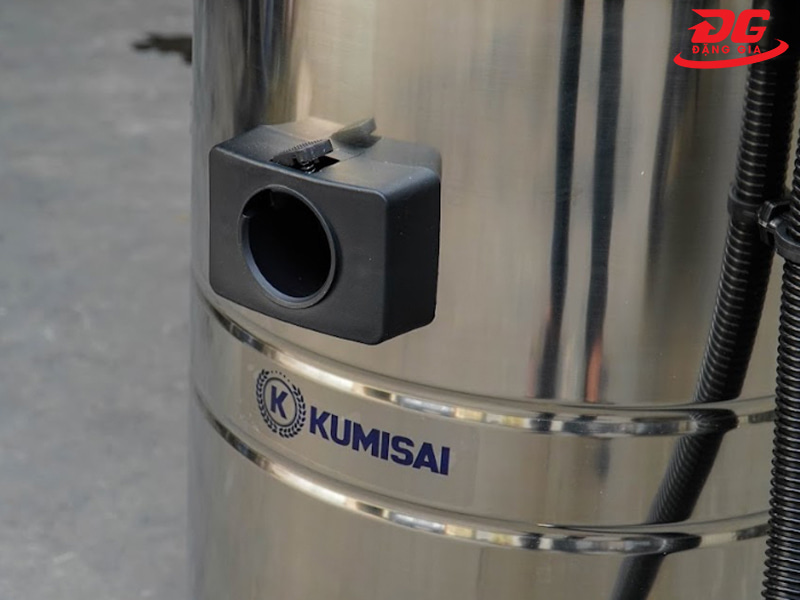

Cổng nạp là vị trí kết nối với ống hút. Khi motor tạo áp suất âm, không khí cùng bụi bẩn hoặc chất lỏng được kéo qua cổng này vào máy.

Cổng xả đảm nhiệm việc đưa luồng khí sau quá trình lọc ra ngoài. Một thiết kế đường khí hợp lý và kín giúp hạn chế thất thoát hiệu suất hút.

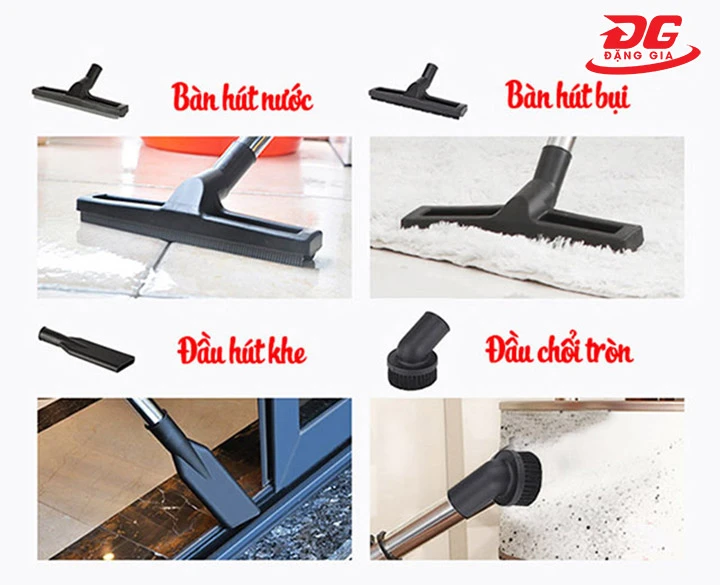

Phụ kiện các loại ống và đầu hút phổ biến:

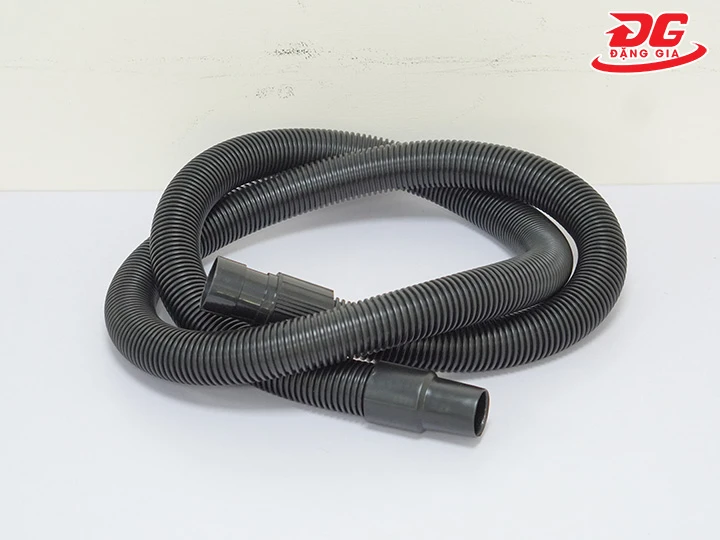

• Ống hút mềm: Linh hoạt, dễ đưa đến nhiều vị trí và thích hợp cho thao tác vệ sinh thường xuyên.
• Ống nối cứng: Thường làm từ inox hoặc nhựa tùy model, giúp tạo tay hút có chiều dài phù hợp.
• Bàn hút bụi: Thường có chổi hoặc mép hút phù hợp để vệ sinh sàn khô, diện tích rộng.
• Bàn hút nước: Sử dụng mép cao su/gạt nước để thu gom chất lỏng trên mặt sàn.
• Đầu hút khe: Thiết kế dài và hẹp, thích hợp với khe, rãnh, góc nhỏ hoặc khu vực dưới thiết bị.
• Chổi tròn: Phù hợp với các bề mặt cần thao tác nhẹ nhàng như rèm, khu vực nhiều bụi bám hoặc một số chi tiết máy.

5. Khung xe, tay đẩy và thân vỏ bảo vệ

Khung xe, tay đẩy và thân vỏ bảo vệ là nhóm bộ phận đảm nhiệm việc nâng đỡ thùng chứa, cụm motor và các linh kiện khác. Máy hút bụi công nghiệp dung tích lớn có thể khá nặng khi chứa đầy bụi hoặc nước. Vì vậy, phần khung và bánh xe cần đủ chắc chắn để chịu tải trong quá trình di chuyển.

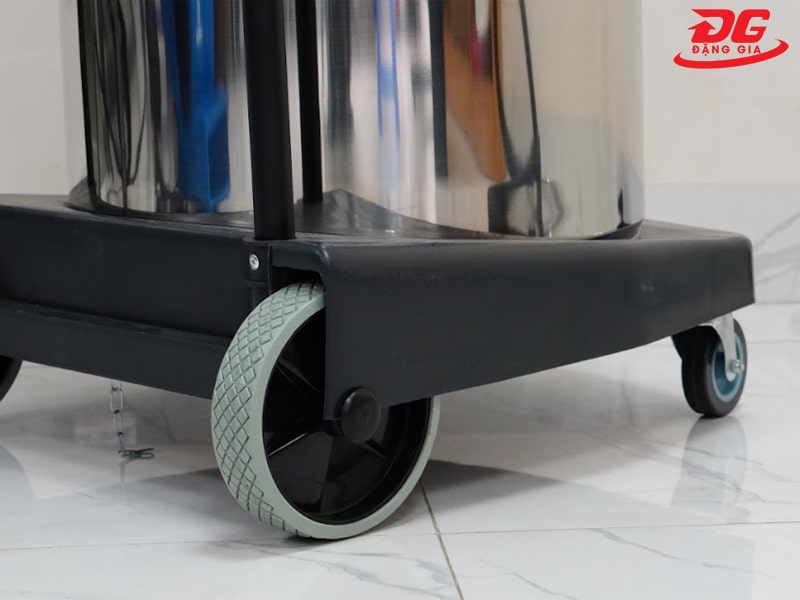

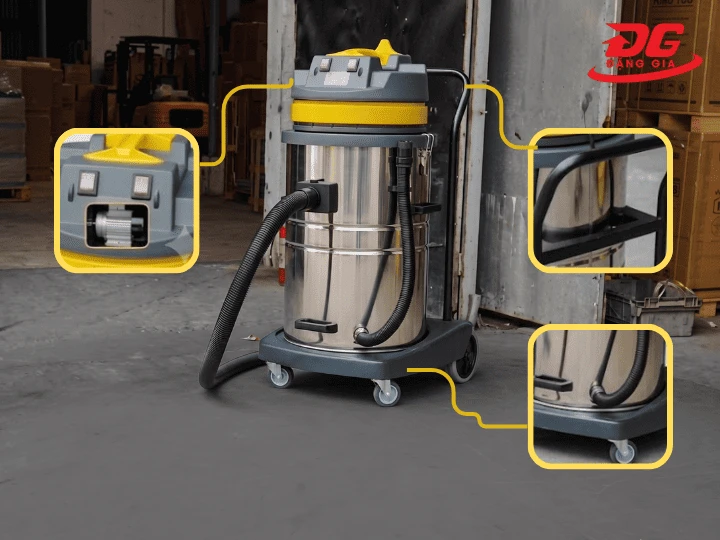

Hệ thống khung bệ và bánh xe đẩy chịu tải trọng lớn, di chuyển linh hoạt

Nhiều model sử dụng hệ thống 4 bánh, trong đó có thể gồm:

• 2 bánh linh hoạt phía trước để điều hướng.
• 2 bánh lớn phía sau để chịu tải và hỗ trợ di chuyển.

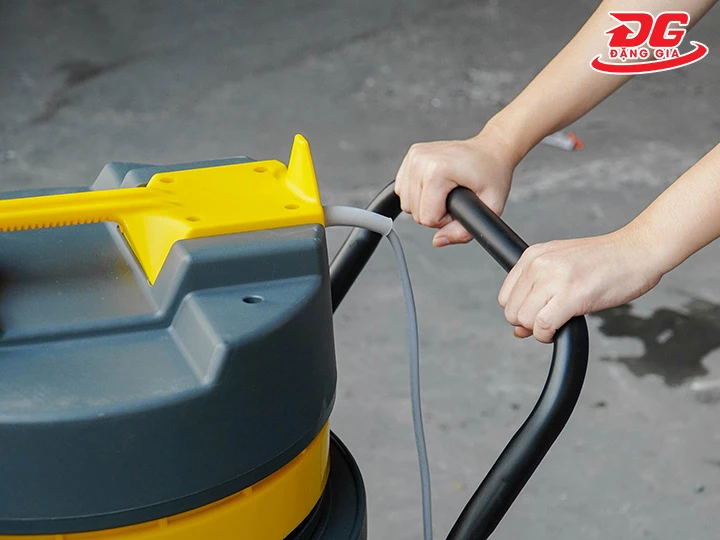

Một số máy có tay đẩy tích hợp trên khung, giúp người dùng đẩy thiết bị thay vì phải bê hoặc kéo trực tiếp. Các chốt khóa/chốt gài giữa đầu máy và thùng chứa cũng rất quan trọng. Chốt cần giữ kết nối chắc chắn nhưng vẫn thuận tiện khi mở máy để đổ bụi, vệ sinh hoặc bảo dưỡng.

6. Dây nguồn điện - Cấp năng lượng cho toàn bộ hệ thống

Dây nguồn truyền điện từ nguồn cung cấp đến máy, giúp motor và các hệ thống điện hoạt động. Tùy model, máy hút bụi công nghiệp có thể sử dụng nguồn điện 220V hoặc 3 pha.

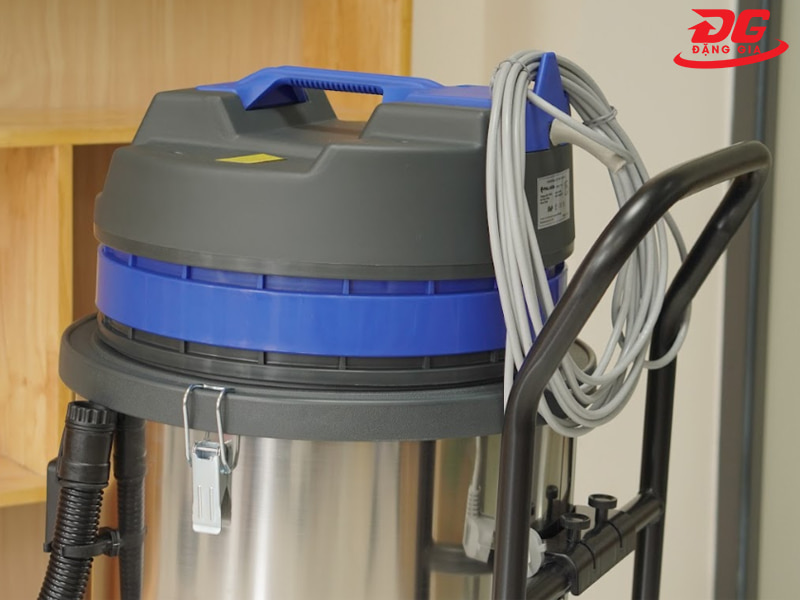

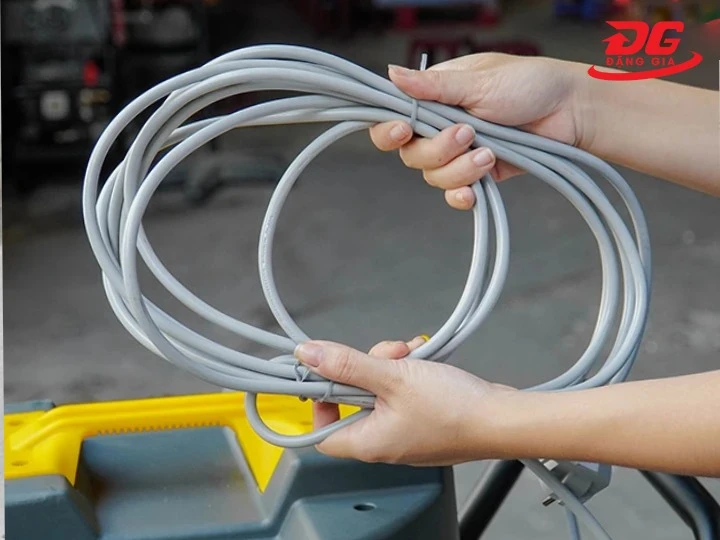

Dây nguồn truyền điện máy hút bụi công nghiệp

Ngoài dây nguồn, các model hiện đại có thể tích hợp công tắc, aptomat bảo vệ hoặc các cơ chế bảo vệ motor tùy thiết kế.

>> Tham khảo thêm: Bật mí cách sửa máy hút bụi công nghiệp nhanh, đúng lỗi

Nguyên lý hoạt động của máy hút bụi công nghiệp

Dù cấu tạo của máy hút bụi có khác nhau, nguyên lý chung của máy hút bụi là tạo ra chênh lệch áp suất, từ đó hình thành dòng khí di chuyển từ khu vực cần vệ sinh qua ống hút vào máy.

Nguyên lý của máy hút bụi có túi lọc

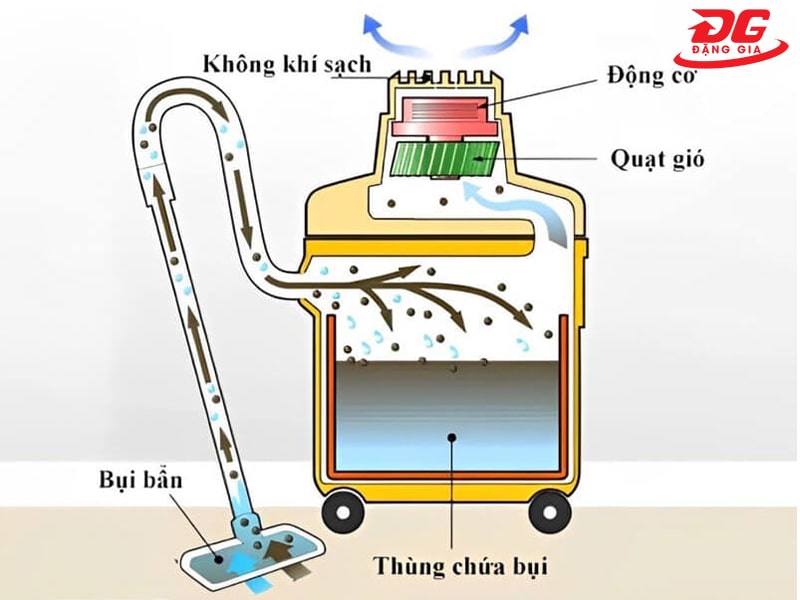

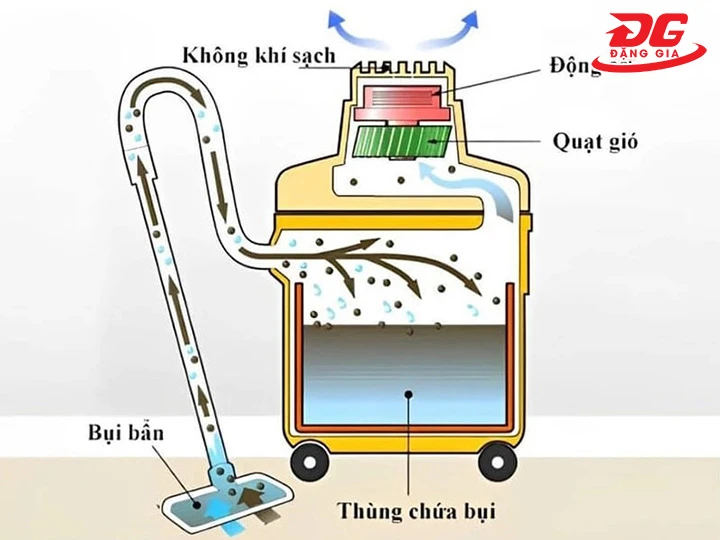

Sơ đồ nguyên lý hoạt động của máy hút bụi sử dụng túi lọc tiêu chuẩn

Khi bật máy, motor làm quay cánh quạt/tuabin và tạo ra vùng áp suất thấp ở phía đường hút. Không khí mang theo bụi đi qua đầu hút → ống mềm → cổng nạp → túi lọc/thùng chứa.

Tại đây:

• Rác và bụi được giữ lại.
• Các hạt bụi nhỏ hơn tiếp tục được giữ bởi lớp lọc phù hợp.
• Không khí sau lọc đi qua hệ thống khí của máy.
• Luồng khí được đưa ra ngoài qua cổng xả.

Khi túi lọc hoặc bộ lọc bị bụi phủ quá nhiều, sức cản dòng khí tăng lên và hiệu suất hút có thể giảm. Vì vậy, vệ sinh hoặc thay lọc đúng hướng dẫn là một trong những công việc quan trọng nhất khi sử dụng máy.

Nguyên lý máy hút bụi ly tâm

Mô phỏng nguyên lý tách bụi bằng lực ly tâm

Ở những hệ thống sử dụng nguyên lý ly tâm, luồng khí và bụi được tạo chuyển động xoáy trong khoang chứa.

Dưới tác động của chuyển động xoáy, các hạt bụi có quán tính lớn hơn bị tách khỏi dòng khí và hướng về thành hoặc vùng thu gom. Sau đó, bụi rơi xuống khu vực chứa.

Cách tách này có thể giúp giảm lượng bụi đi trực tiếp đến bộ lọc trong những thiết kế phù hợp, từ đó hỗ trợ duy trì lưu lượng khí.

Nguyên lý máy hút bụi khô - hút nước

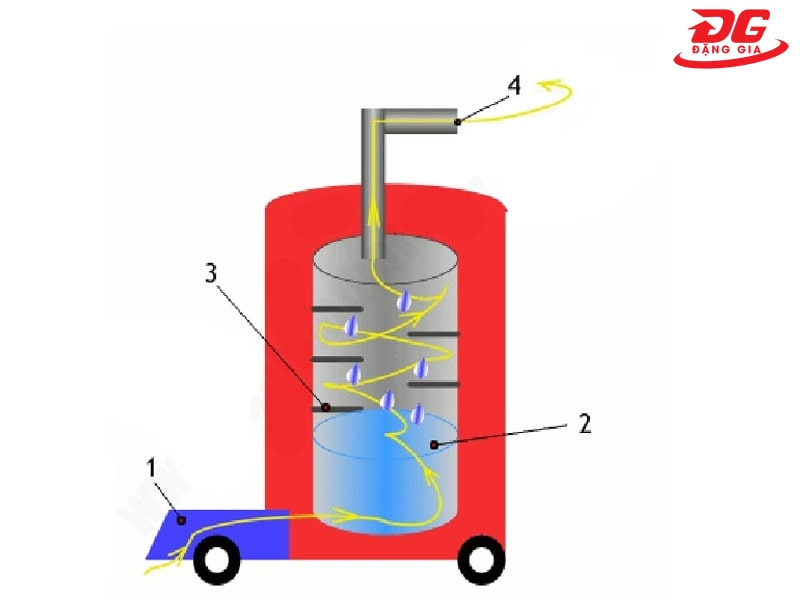

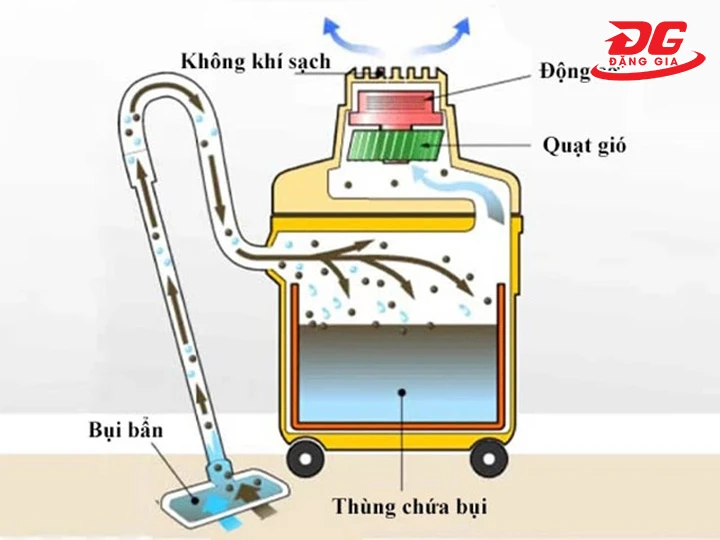

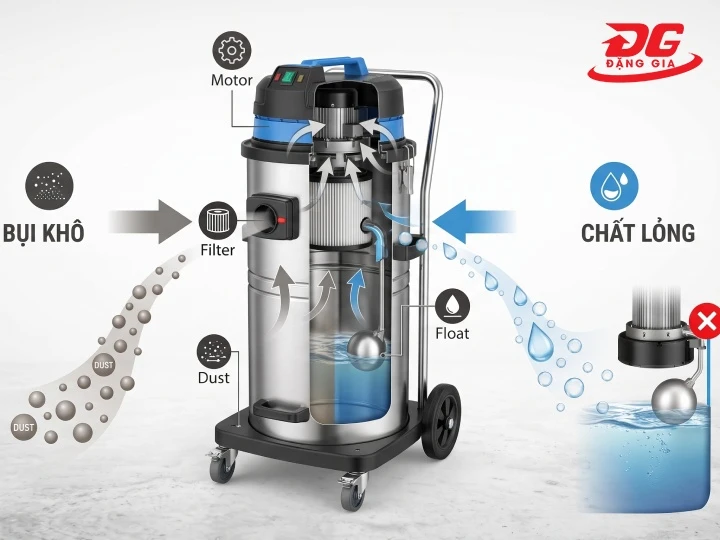

Nguyên lý hoạt động của máy hút bụi khô - hút nước

Máy hút bụi khô - ướt có thể xử lý cả bụi/rác khô và chất lỏng theo thiết kế của máy. Khi hút bụi, rác được đưa vào khoang chứa và giữ lại bởi hệ thống lọc phù hợp.

Khi hút nước, chất lỏng được kéo vào thùng chứa. Các model được thiết kế cho chức năng hút nước thường có cơ chế ngăn nước đi vào cụm motor, chẳng hạn phao ngắt hút khi mực nước đạt giới hạn.

Khi thùng đầy, người dùng cần dừng máy và xử lý nước thải theo hướng dẫn. Nếu model có van xả đáy, quá trình này sẽ thuận tiện hơn đáng kể.

>> Tham khảo thêm: Hướng dẫn cách sử dụng máy hút bụi công nghiệp đúng kỹ thuật

Cấu tạo máy hút bụi công nghiệp khác máy hút bụi gia đình như thế nào?

Điểm khác biệt không chỉ nằm ở công suất. Máy công nghiệp còn được thiết kế để chứa nhiều bụi/rác hơn, làm việc trong môi trường khắc nghiệt hơn và dễ dàng di chuyển trong khu vực rộng.

Nhìn chung, máy hút bụi công nghiệp ưu tiên độ bền, khả năng chứa và hiệu suất làm việc, trong khi máy gia đình tập trung nhiều hơn vào kích thước, trọng lượng và sự tiện dụng.

Cách nhận biết máy hút bụi công nghiệp chất lượng qua cấu tạo

Không thể đánh giá chất lượng máy chỉ bằng vẻ ngoài. Tuy nhiên, việc quan sát một số chi tiết vẫn giúp người mua nhận biết sơ bộ sản phẩm có được hoàn thiện tốt hay không.

Vật liệu bền chắc

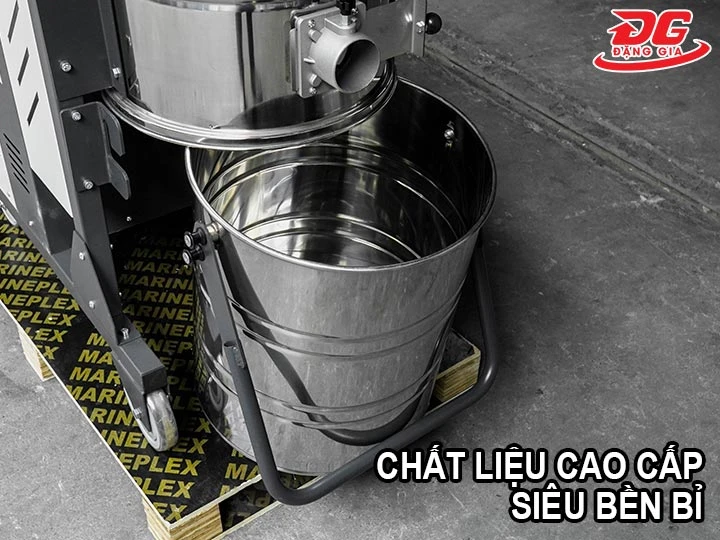

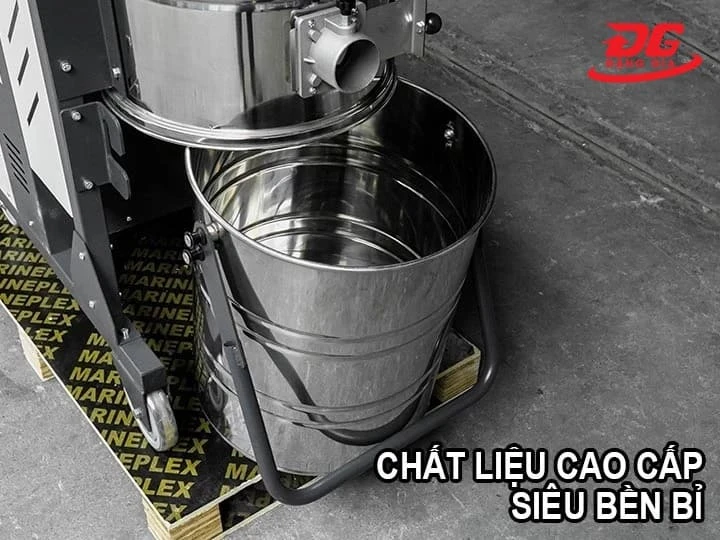

Đánh giá chất lượng máy thông qua độ dày dặn và vật liệu làm thùng chứa

Thùng chứa cần phù hợp với môi trường sử dụng. Inox có lợi thế về độ bền cơ học và khả năng chống rỉ; nhựa kỹ thuật có ưu điểm về trọng lượng và khả năng chống ăn mòn trong nhiều môi trường.

Ngoài thùng chứa, kiểm tra:

• Độ chắc chắn của tay đẩy.
• Chất lượng bánh xe.
• Độ dày và độ hoàn thiện của thân máy.
• Đầu nối ống và phụ kiện.
• Chất lượng các chốt khóa.

Không nên chỉ dựa vào một vật liệu để kết luận máy tốt hay kém; độ phù hợp giữa vật liệu và môi trường làm việc mới là yếu tố quan trọng.

Mối nối kín khít, hoàn thiện tốt

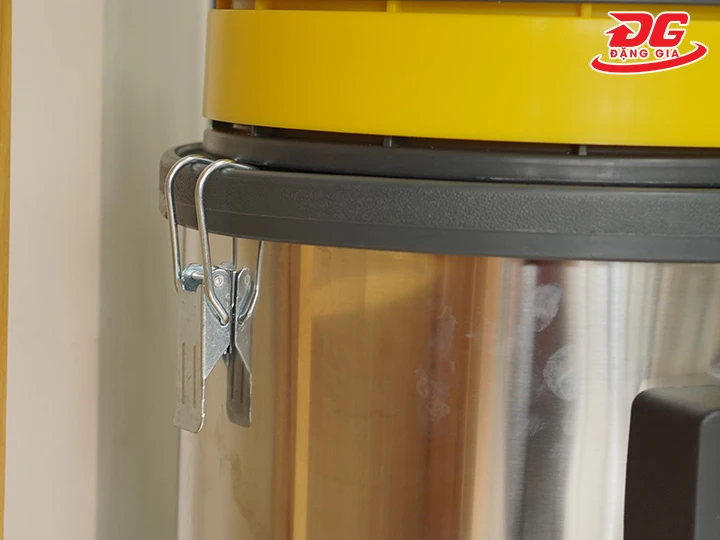

Kiểm tra độ kín khít của chốt khóa inox và gioăng cao su

Hệ thống hút cần duy trì độ kín tương đối tốt để hạn chế thất thoát dòng khí. Khi kiểm tra máy, có thể quan sát:

• Khớp nối ống có chắc không.
• Chốt khóa đầu máy có đóng mở ổn định không.
• Gioăng có nằm đúng vị trí không.
• Thùng và nắp có bị cong vênh không.
• Các điểm nối có dấu hiệu lỏng hoặc hở không.

Đặc biệt với máy sử dụng bộ lọc hiệu suất cao, độ kín của hệ thống có ý nghĩa rất lớn. EPA cũng nhấn mạnh rằng một thiết bị muốn được xem là máy hút bụi HEPA đúng nghĩa không chỉ cần bộ lọc HEPA mà còn phải được thiết kế để kiểm soát rò rỉ luồng khí.

Kết cấu cân đối, chắc chắn

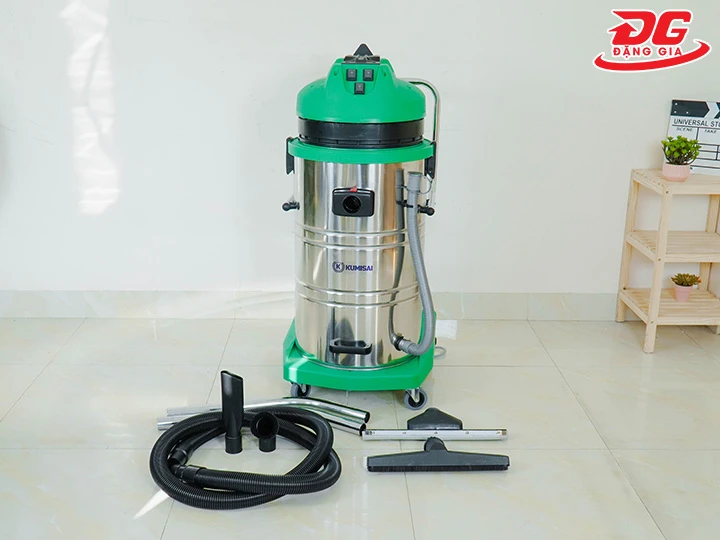

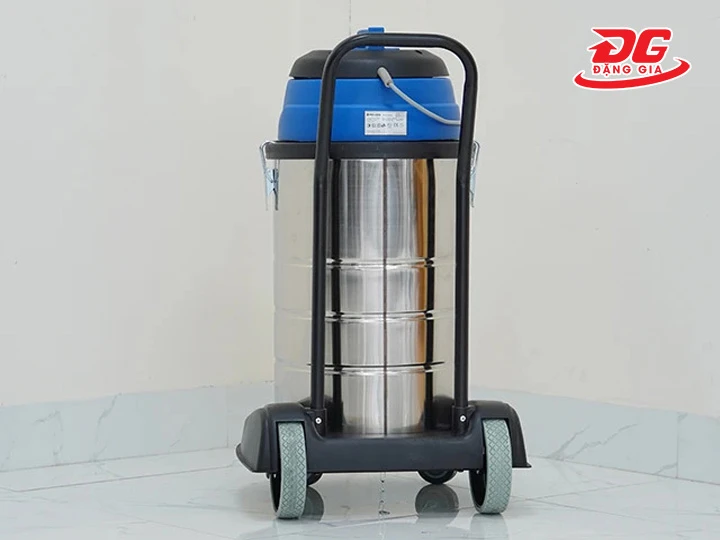

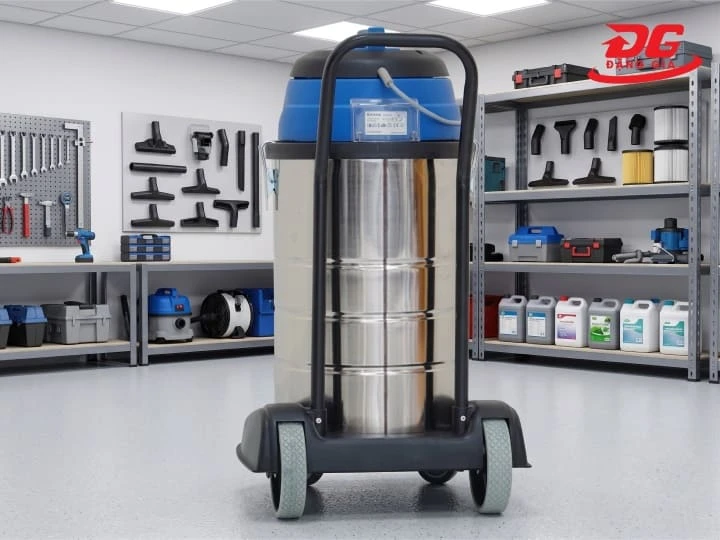

Thiết kế trọng tâm máy cân đối, chắc chắn giúp hạn chế lật đổ khi di chuyển

Máy cần có trọng tâm hợp lý giữa thùng chứa, cụm motor, khung xe và bánh. Khi đẩy thử, máy không có cảm giác quá chòng chành hoặc dễ lật. Tay đẩy cần đủ chắc, bánh xe quay và đổi hướng thuận tiện.

Với máy dung tích lớn, yếu tố này càng quan trọng bởi trọng lượng thiết bị sẽ tăng đáng kể khi thùng chứa đầy nước hoặc rác.

Motor và hệ thống lọc được bảo vệ tốt

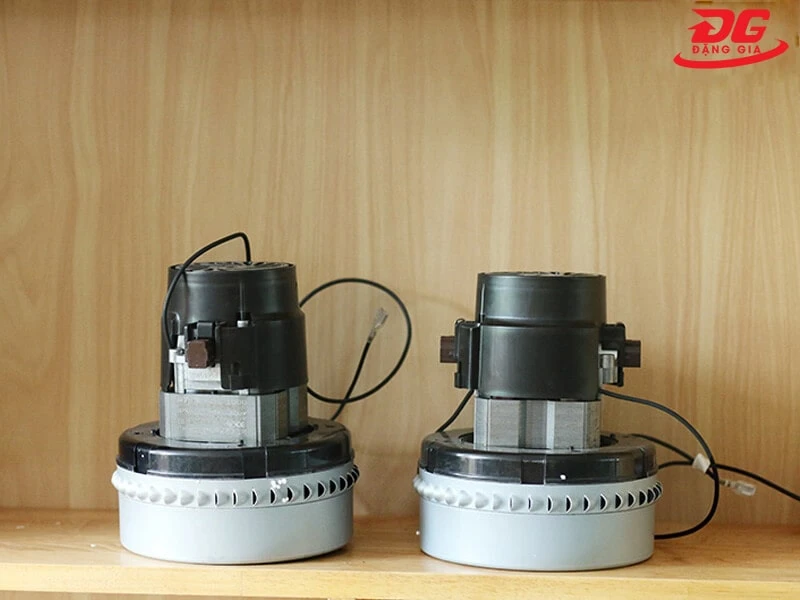

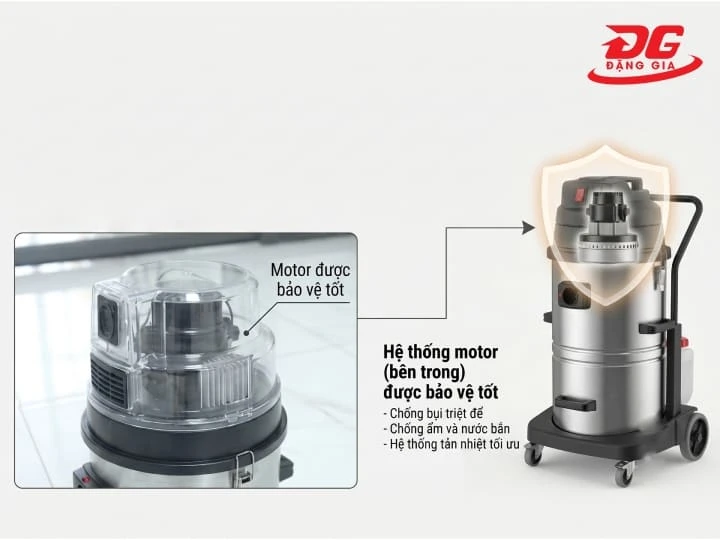

Motor được bảo vệ tốt

Motor là bộ phận có giá trị và ảnh hưởng trực tiếp đến hiệu suất nên cần được bảo vệ khỏi bụi, nước và quá nhiệt theo đúng thiết kế.

Người mua nên kiểm tra:

• Motor có cơ chế bảo vệ phù hợp không.
• Đường khí làm mát có được thiết kế hợp lý không.
• Bộ lọc có dễ tháo để vệ sinh không.
• Có phao chống tràn nếu máy hỗ trợ hút nước không.
• Nhà sản xuất có hướng dẫn rõ về loại lọc, chu kỳ vệ sinh và thay thế không.

Một hệ thống lọc tốt cũng phải được bảo dưỡng đúng cách. Bộ lọc bị bẩn hoặc lắp sai có thể làm tăng trở lực dòng khí và ảnh hưởng đến hiệu suất máy.

Cách vệ sinh, bảo dưỡng các bộ phận máy

Vệ sinh máy hút bụi công nghiệp và bảo dưỡng đúng cách giúp máy duy trì hiệu suất và hạn chế các lỗi phát sinh trong quá trình sử dụng.

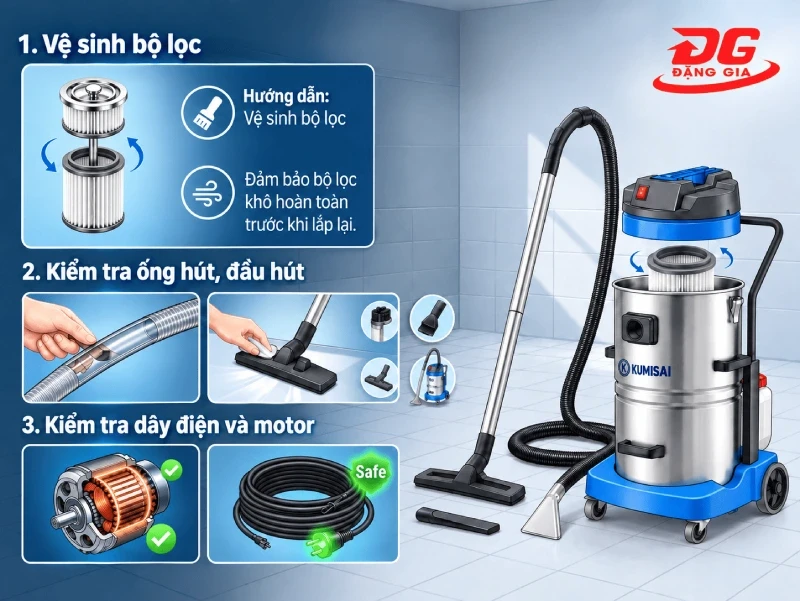

Hướng dẫn cách vệ sinh và bảo dưỡng các bộ phận máy

• Vệ sinh thùng chứa và bộ lọc: Ngắt điện trước khi vệ sinh. Đổ bụi hoặc xả nước, làm sạch thùng chứa. Vệ sinh bộ lọc theo hướng dẫn nhà sản xuất; không phải bộ lọc nào cũng được rửa bằng nước. Nếu được phép rửa, cần để khô hoàn toàn trước khi lắp lại.
• Kiểm tra ống hút, đầu hút: Kiểm tra ống hút có bị tắc, nứt, thủng, gập hoặc hở khớp nối không. Vệ sinh đầu hút để loại bỏ tóc, rác vụn và bụi bám, giúp duy trì lực hút ổn định.
• Kiểm tra phao chống tràn: Với máy hút bụi khô - ướt có phao, cần đảm bảo phao di chuyển tự do, không bị kẹt rác. Bộ phận này giúp hạn chế nước đi vào khu vực motor khi nước đầy.
• Kiểm tra dây điện và motor: Kiểm tra dây nguồn, phích cắm, công tắc và các điểm kết nối trước khi vận hành. Nếu máy có tiếng kêu bất thường, mùi khét, rung mạnh, nóng bất thường hoặc tự ngắt liên tục, hãy dừng sử dụng và kiểm tra nguyên nhân. Các hạng mục chuyên sâu như chổi than, vòng bi nên được thực hiện bởi người có chuyên môn.
• Bảo quản máy đúng cách: Để các bộ phận đã vệ sinh, đặc biệt là bộ phận tiếp xúc với nước, khô hoàn toàn trước khi cất. Cuộn dây gọn gàng, đặt máy nơi khô thoáng và tránh mưa, nắng hoặc hóa chất nếu model không được thiết kế cho môi trường đó.

Đồng thời, nên tuân thủ lịch bảo dưỡng, thay lọc và thay linh kiện hao mòn theo khuyến cáo của từng nhà sản xuất.

Tóm lại, việc nắm rõ cấu tạo máy hút bụi công nghiệp không chỉ giúp bạn sử dụng thiết bị an toàn, bền bỉ mà còn là "kim chỉ nam" để chọn mua đúng dòng máy phù hợp với nhu cầu nhà xưởng. Nếu bạn đang phân vân chưa biết chọn model nào, hoặc cần tìm mua phụ kiện thay thế chính hãng, đừng ngần ngại liên hệ qua hotline 0983 113 582 - 0977 658 099 để được đội ngũ kỹ thuật viên hỗ trợ và tư vấn nhé!
