Hướng dẫn tự chế bộ đàm với 3 bước đơn giản, nhanh chóng

Tự chế bộ đàm là chủ đề thu hút nhiều người yêu thích điện tử và công nghệ. Tuy nhiên, không phải ai cũng hiểu rõ nguyên lý hoạt động cũng như những giới hạn của cách làm này. Bài viết sau của Đặng Gia sẽ hướng dẫn quy trình cơ bản và các lưu ý quan trọng trước khi bạn bắt đầu lắp ráp.

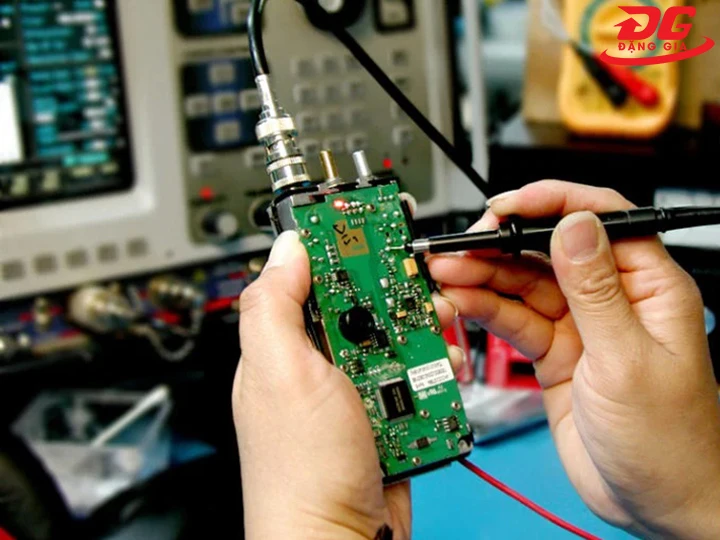

1. Có thể tự chế bộ đàm không?

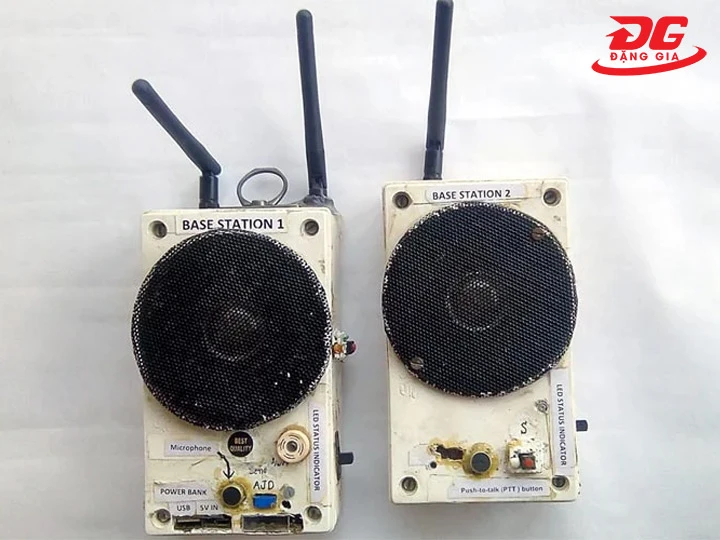

Hoàn toàn có thể tự chế bộ đàm. Nhưng hiệu quả phụ thuộc vào kiến thức kỹ thuật, chất lượng linh kiện. Hiện nay, nhiều người sử dụng module RF để tạo bộ đàm đơn giản phục vụ học tập và nghiên cứu. Tuy nhiên, thiết bị tự chế khó đạt độ ổn định, độ bền và phạm vi kết nối như bộ đàm thương mại.

Điều kiện để tự chế thành công

• Để bộ đàm tự chế có thể sử dụng thì phải đảm bảo:
• Chọn đúng module thu phát và tần số hoạt động.
• Linh kiện bên phát và bên thu phải tương thích với nhau.
• Anten được lắp đúng kỹ thuật, phù hợp với tần số sử dụng.
• Người thực hiện có kiến thức cơ bản về điện tử và hàn mạch.

Những giới hạn của bộ đàm tự chế

• Khoảng cách liên lạc thường không xa.
• Tín hiệu dễ suy giảm khi có tường, nhà cao tầng hoặc vật cản.
• Chất lượng âm thanh không ổn định trong môi trường nhiễu sóng.
• Độ bền thấp nếu linh kiện và mạch không được bảo vệ tốt.
• Khó duy trì hiệu suất ổn định khi sử dụng liên tục.
• Không phù hợp với nhu cầu liên lạc chuyên nghiệp.

Khi nào nên tự chế, khi nào không nên?

• Bạn nên tự chế bộ đàm nếu nhằm mục đích học tập về điện tử và truyền dẫn vô tuyến. Thực hiện dự án DIY hoặc nghiên cứu cá nhân.
• Không nên khi cần đàm thoại trong công việc, sử dụng trong các nhà xưởng, công trường,...

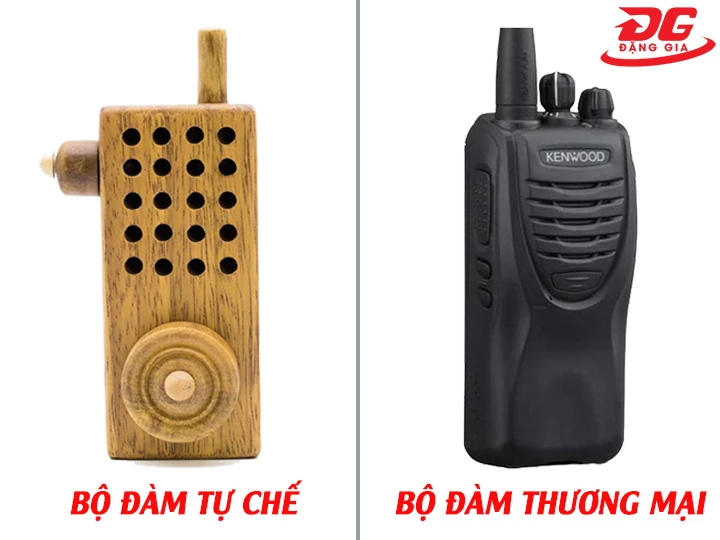

2. So sánh bộ đàm tự chế và bộ đàm thương mại

Bộ đàm tự chế và bộ đàm thương mại có sự khác biệt rõ rệt về hiệu suất, độ ổn định và phạm vi ứng dụng. Bảng dưới đây giúp bạn so sánh nhanh để lựa chọn giải pháp phù hợp.

3. Chuẩn bị dụng cụ để tự chế bộ đàm

Để tự chế bộ đàm thì chuẩn bị đúng linh kiện, dụng cụ là chìa khóa then chốt. Dưới đây là những thiết bị cần có cho quy trình tự chế bộ đàm.

3.1 Module thu phát RF thường dùng

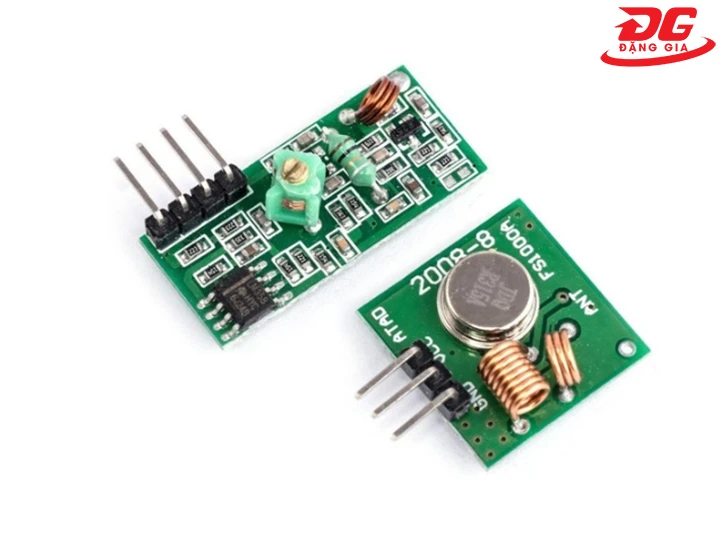

Module RF là bộ phận đảm nhiệm việc truyền và nhận tín hiệu vô tuyến. Tùy vào mục đích sử dụng mà bạn có thể chọn loại phù hợp:

• HC-12 (433 MHz): Dễ sử dụng, khoảng cách truyền xa hơn nhiều module RF phổ thông. Phù hợp cho người mới bắt đầu.
• LoRa SX1276/SX1278: Truyền tín hiệu rất xa, tiêu thụ điện thấp. Thích hợp truyền dữ liệu, không tối ưu cho đàm thoại thời gian thực.
• CC1101: Độ nhạy thu cao, hỗ trợ nhiều dải tần ISM. Phù hợp các dự án RF yêu cầu tùy biến.
• NRF24L01: Giá thành thấp, truyền dữ liệu tốt ở cự ly ngắn. Không phù hợp để truyền thoại trực tiếp.

Lưu ý: Hai thiết bị phải sử dụng cùng loại module, cùng tần số và cấu hình để liên lạc với nhau.

3.2 Linh kiện điện tử cơ bản

Ngoài module RF, bạn cần chuẩn bị đầy đủ các linh kiện điện tử cần thiết.

• Bo mạch điều khiển như Arduino Nano, Arduino Pro Mini,...
• Micro thu âm để thu giọng nói.

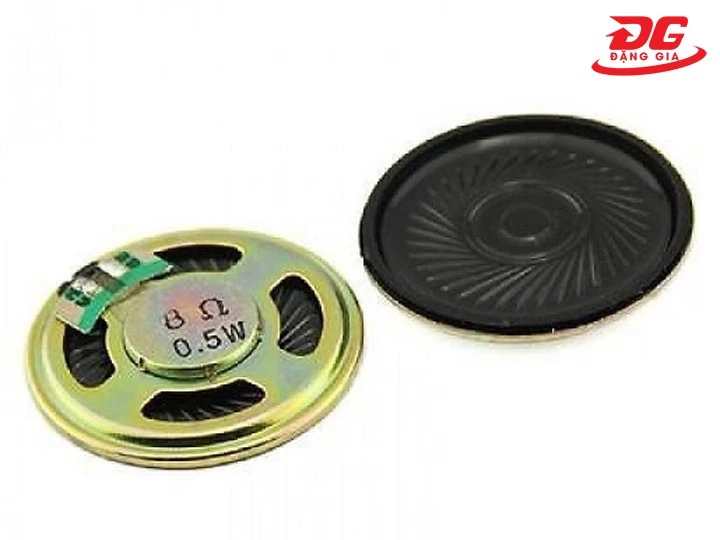

• Loa mini hoặc loa trở kháng 8 Ω để phát âm thanh.
• Mạch khuếch đại âm thanh như LM386 hoặc PAM8403.
• Điện trở, tụ điện, diode theo sơ đồ mạch.
• Công tắc PTT để chuyển giữa chế độ phát và nhận.
• Dây nối, đầu cắm và bo mạch thử khi thử nghiệm.

Lưu ý, bắt buộc sử dụng linh kiện đúng thông số trong sơ đồ mạch để tránh sai lệch tín hiệu.

3.3 Anten, nguồn cấp và vỏ thiết bị

Ba thành phần này ảnh hưởng lớn đến hiệu quả hoạt động của bộ đàm.

• Chọn anten bộ đàm đúng dải tần của module RF. Ví dụ, module 433 MHz nên dùng anten 433 MHz.

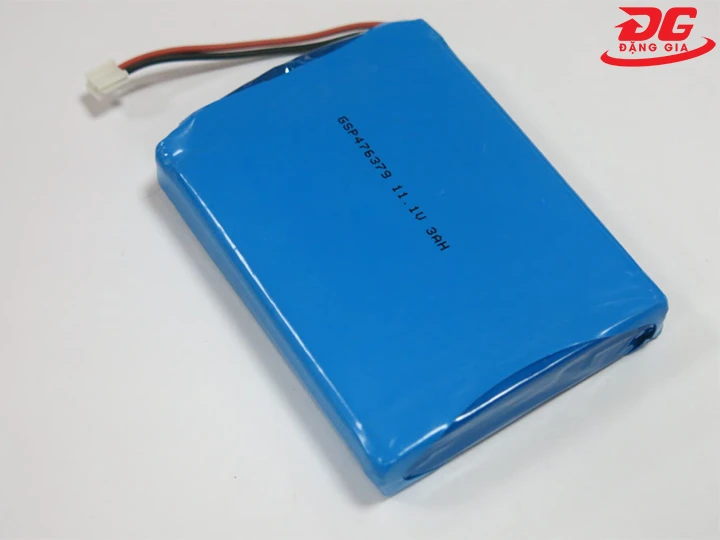

• Sử dụng pin Li-ion hoặc pin 18650 kết hợp mạch bảo vệ để cấp nguồn ổn định.
• Vỏ thiết bị nên làm từ nhựa ABS hoặc vật liệu cách điện để hạn chế ảnh hưởng đến tín hiệu và bảo vệ linh kiện.

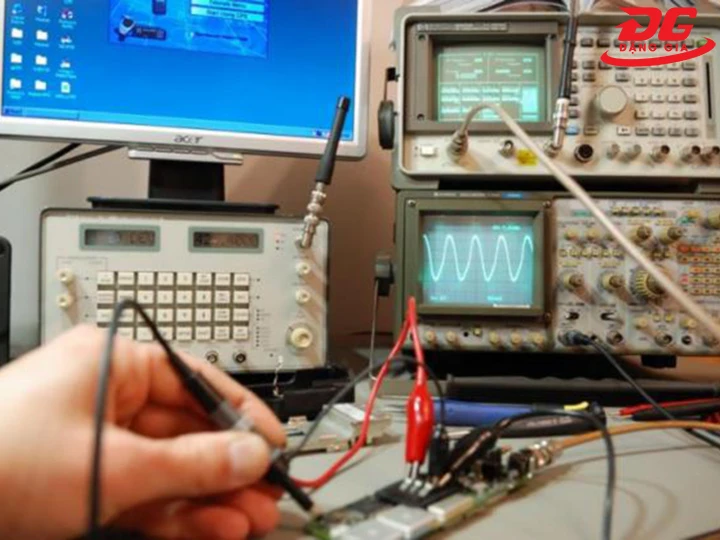

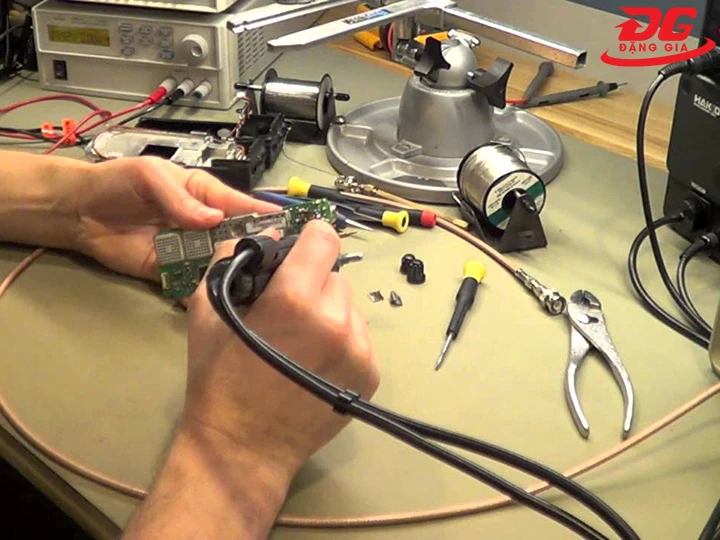

3.4 Dụng cụ lắp ráp và kiểm tra

Khi chuẩn bị đầy đủ dụng cụ, quá trình lắp ráp sẽ nhanh và chính xác hơn.

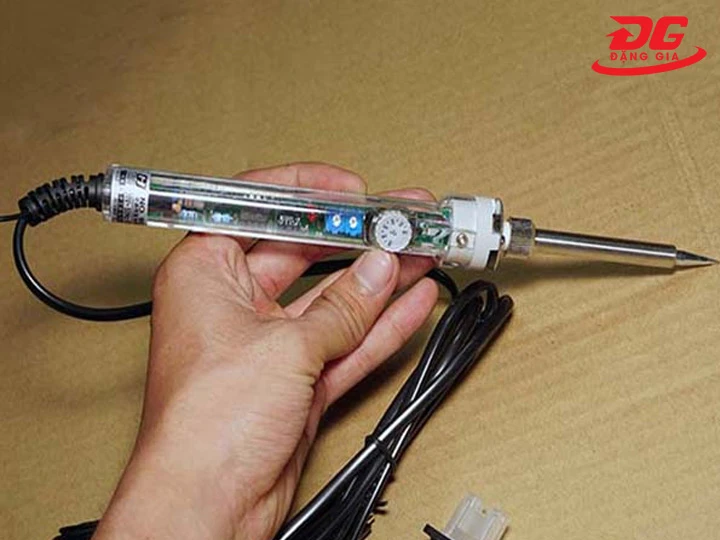

• Mỏ hàn điện công suất khoảng 40 - 60W.
• Thiếc hàn và nhựa thông.
• Đồng hồ vạn năng để đo điện áp, điện trở và check thông mạch.
• Kìm cắt, kìm mũi nhọn và tua vít.
• Breadboard để thử nghiệm mạch trước khi hàn cố định.

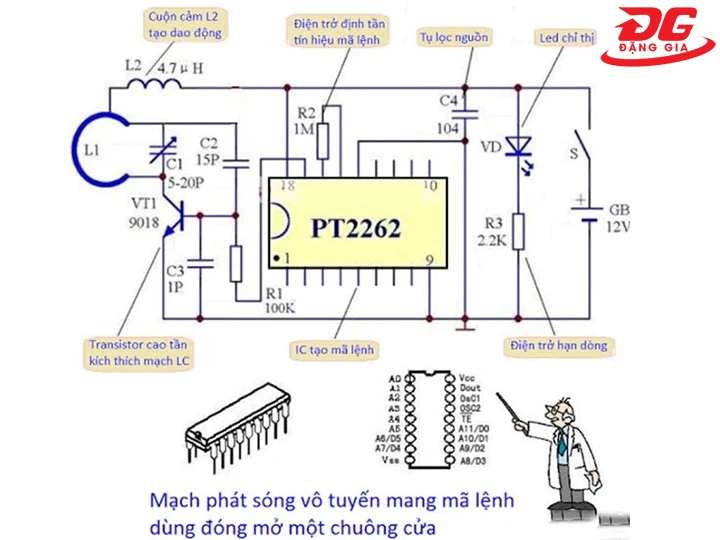

3.5 Kiến thức nền về thu - phát sóng

Không nên lắp ráp khi chưa hiểu được nguyên lý hoạt động của bộ đàm. Người tự chế bộ đàm cần:

• Hiểu được cơ chế truyền và nhận tín hiệu vô tuyến.
• Biết cách lựa chọn tần số phù hợp với module RF.
• Nắm nguyên lý phối hợp giữa anten và mạch thu phát.
• Biết đọc sơ đồ nguyên lý và sơ đồ đấu nối.
• Hiểu cách xử lý các lỗi phổ biến như nhiễu sóng, mất tín hiệu hoặc suy hao khoảng cách.

4. 3 Bước tự chế bộ đàm đơn giản - chính xác

Dưới đây là quy trình chung, có thể áp dụng được cho hầu hết các dự án tự chế bộ đàm.

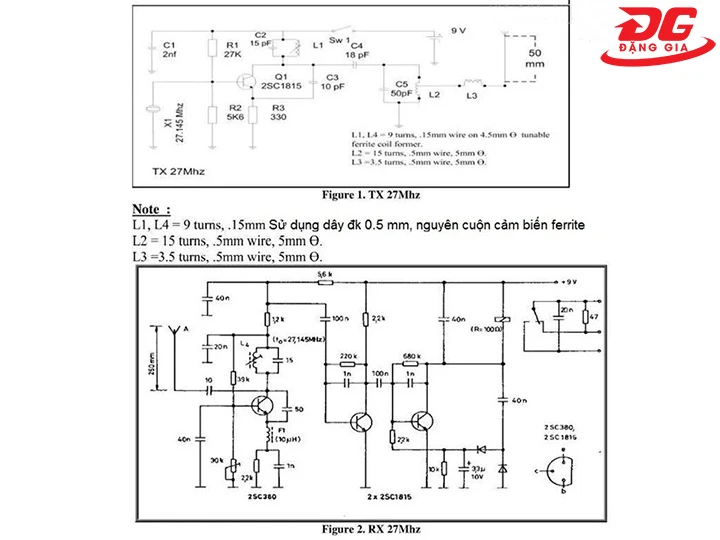

4.1. Bước 1: Lắp ráp mạch thu và mạch phát theo sơ đồ thiết kế

Trước tiên, chuẩn bị đầy đủ module RF, bo mạch điều khiển, micro, loa, nguồn cấp và các linh kiện theo sơ đồ. Check thông số điện áp của từng linh kiện trước khi đấu nối để tránh cấp sai nguồn.

Các bước thực hiện:

• Kết nối module RF với bo mạch điều khiển theo đúng chân TX, RX, VCC và GND.
• Lắp micro vào mạch thu âm và loa vào mạch khuếch đại âm thanh.
• Kết nối công tắc PTT để chuyển đổi giữa chế độ phát và nhận nếu thiết kế có hỗ trợ.
• Gắn anten đúng cổng RF của module và siết chặt đầu nối để giảm suy hao tín hiệu.
• Check toàn bộ mối hàn, đảm bảo không chạm mạch hoặc đứt đường dẫn.

Lưu ý: Chỉ cấp nguồn khi đã check kỹ sơ đồ đấu nối bằng đồng hồ vạn năng.

4.2. Bước 2: Cấu hình đồng nhất thông số hoạt động cho hai thiết bị

Sau khi lắp ráp hoàn chỉnh, cần thiết lập các thông số để bộ phát và bộ thu có thể nhận diện và kết nối với nhau:

Các bước thực hiện:

• Thiết lập cùng tần số hoạt động cho cả hai thiết bị theo khả năng hỗ trợ của module.
• Set cùng kênh truyền nếu mỗi module hỗ trợ nhiều kênh.
• Đồng bộ tốc độ truyền dữ liệu khi sử dụng module giao tiếp UART.
• Thiết lập địa chỉ truyền hoặc Network ID/Address nếu module yêu cầu.
• Lưu lại cấu hình và khởi động lại thiết bị để thông số có hiệu lực.

Lưu ý, hai thiết bị chỉ nghe - gọi được khi các thông số quan trọng như tần số, kênh và giao thức truyền được cấu hình tương thích.

4.3. Bước 3: Kiểm tra khả năng thu phát và hiệu chỉnh tín hiệu

Sau khi hoàn tất cấu hình, tiến hành thử nghiệm để đánh giá khả năng hoạt động của máy bộ đàm.

Bước bước thực hiện:

• Đặt hai thiết bị cách nhau khoảng 3 - 5m để check lần đầu.
• Nhấn nút phát và nói ngắn gọn để check chất lượng âm thanh ở đầu nhận.
• Di chuyển tăng dần khoảng cách để đánh giá phạm vi kết nối thực tế.
• Quan sát hiện tượng nhiễu, mất tiếng hoặc ngắt quãng trong quá trình truyền.
• Check lại nguồn điện, anten và các đầu nối nếu tín hiệu không ổn định.
• Hiệu chỉnh anten hoặc thay anten đúng dải tần nếu khoảng cách thấp hơn mong đợi.

5. Những lưu ý quan trọng khi tự chế bộ đàm

Tự chế bộ đàm đòi hỏi sự chuẩn xác trong từng khâu, từ chuẩn bị linh kiện đến lắp ráp, test thử. Một số lưu ý được Đặng Gia lưu ý sau đây có thể giúp thiết bị hoạt động ổn định, giảm lỗi:

• Chọn đúng module thu phát. Chỉ dùng module có cùng dải tần và thông số kỹ thuật để 2 thiết bị có thể liên lạc với nhau.
• Đối chiếu linh kiện với sơ đồ mạch trước khi lắp. Kiểm tra giá trị điện trở, tụ điện, IC và cực của linh kiện để tránh lắp sai.
• Hàn mạch đúng kỹ thuật, mối hàn phải sang, chắc, không chạm sang các chân linh kiện khác.
• Check nguồn cấp trước khi cấp điện. Dùng đồng hồ vạn năng để đo điện áp đầu ra, phải đúng điện áp mà module RF và vi điều khiển yêu cầu.
• Không cấp nguồn khi chưa gắn anten, có thể làm giảm hiệu suất thậm chí hư hỏng tầng khuếch đại công suất ở một số dòng.
• Theo dõi nhiệt độ của linh kiện. Nếu module RF, IC hoặc bộ ổn áp nóng bất thường, cần ngắt nguồn và kiểm tra lại mạch.
• Không tự ý tăng công suất phát. Việc thay đổi tầng khuếch đại RF hoặc nâng công suất có thể gây mất ổn định, tăng nhiêu.
• Không sử dụng bộ đàm tự chế cho các nhiệm vụ quan trọng. Thiết bị DIY phù hợp cho học tập, nghiên cứu và thử nghiệm.

Tự chế bộ đàm chỉ nhằm mục đích học thuật, nghiên cứu. Cách làm này không phù hợp liên lạc chuyên nghiệp. Để đàm thoại trong công việc, máy bộ đàm thương mại là sự đầu tư bắt buộc.
