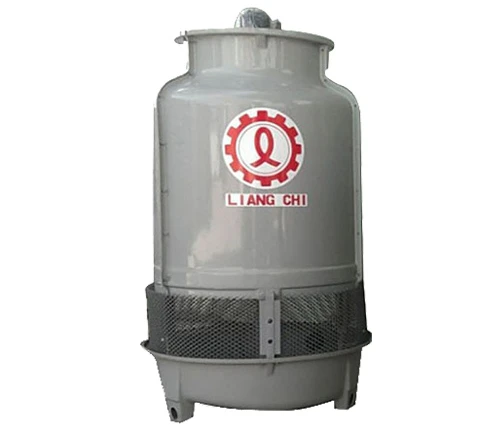

Tháp giải nhiệt Liang Chi LBC-10RT là giải pháp tối ưu cho bài toán kiểm soát nhiệt độ trong hệ thống làm mát nước tuần hoàn. Thiết bị giúp hạ nhiệt nước hiệu quả, bảo vệ máy móc khỏi tình trạng quá tải nhiệt, giảm chi phí sửa chữa và tiêu thụ nước

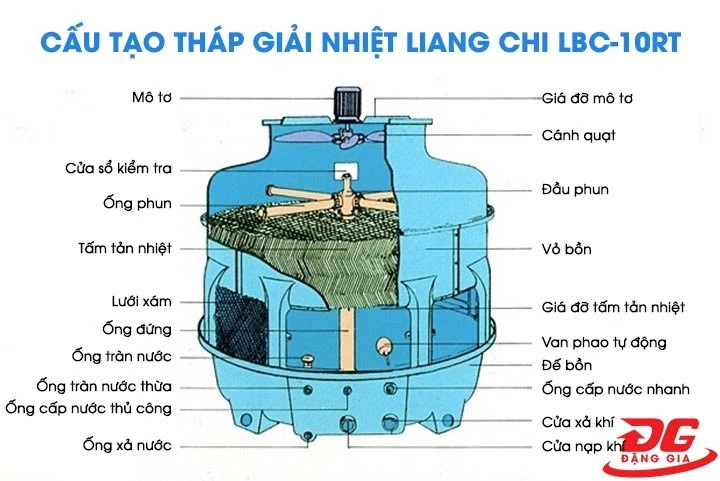

1. Khám Phá Cấu Tạo Bền Bỉ Của Tháp Giải Nhiệt Liang Chi LBC-10RT
1.1. Vỏ tháp FRP chống ăn mòn, chịu thời tiết tốt
Vỏ tháp LBC-10RT đúc từ nhựa FRP, còn gọi là sợi thủy tinh gia cường. Vật liệu này chịu được nhiệt độ môi trường từ -10°C đến 60°C. Quan trọng hơn, FRP không gỉ sét khi tiếp xúc lâu dài với hơi nước và hóa chất xử lý nước. Bề mặt vỏ bồn được trải qua quá trình hóa quang đặc biệt nên trơn bóng, không bám rong rêu và vi sinh vật.
Thiết kế dạng tròn của dòng LBC giúp phân bố tải trọng đều. Trọng lượng tháp khi không tải khoảng 50 kg, dễ vận chuyển và lắp đặt trên mái nhà hay sân thượng công trình. Màu sắc trắng hoặc xanh nhạt tiêu chuẩn của Liang Chi phản xạ nhiệt mặt trời, giảm nhiệt độ bề mặt vỏ trong điều kiện nắng gắt.
1.2. Hệ thống quạt hướng trục tạo lưu lượng gió lớn

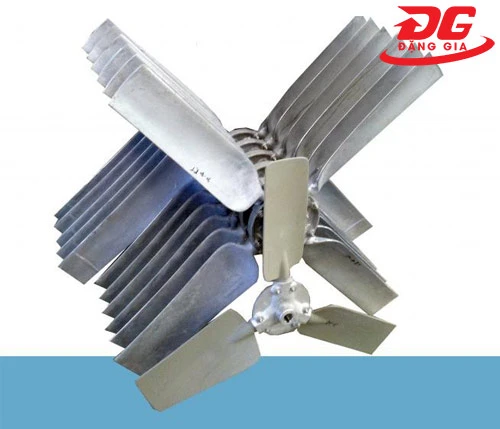

Quạt hướng trục đặt ở đỉnh tháp là trái tim của Tháp tản nhiệt Liang Chi. Cánh quạt làm bằng nhựa tổng hợp, trọng lượng nhẹ, đường kính khoảng 570 mm, quay với tốc độ thấp vẫn sinh ra được lượng gió tối đa. Lưu lượng gió đạt xấp xỉ 60 m³/phút giúp kéo dòng không khí từ dưới lên qua lớp vật liệu tản nhiệt.
Động cơ quạt công suất 0,12 kW, điện áp 380V/3 pha/50Hz, bảo vệ IP55 chống nước bắn. Kết cấu quạt hút ngược của LBC cho phép không khí tiếp xúc trực tiếp ngược chiều với nước chảy xuống. Đây là điểm khác biệt so với quạt thổi ngang thường thấy ở tháp dạng vuông.
1.3. Tấm tản nhiệt tăng hiệu quả trao đổi nhiệt

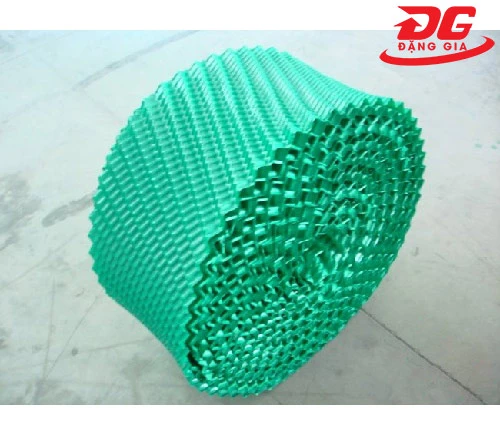

Liang Chi LBC-10RT dùng tấm fill PVC dạng tổ ong. Bề mặt tấm tản nhiệt được gia công hình gợn sóng với các rãnh xiên, xếp ép theo khuôn giúp tăng diện tích tiếp xúc nước và không khí rất lớn trong một thể tích nhỏ.
PVC chịu nhiệt đến 55°C, không mục rữa và không tạo môi trường cho rêu tảo bám. Tuổi thọ thiết kế của lớp fill này là 10 năm nếu chất lượng nước được kiểm soát đúng chuẩn.
1.4. Đầu phun nước và bộ phân phối nước đồng đều

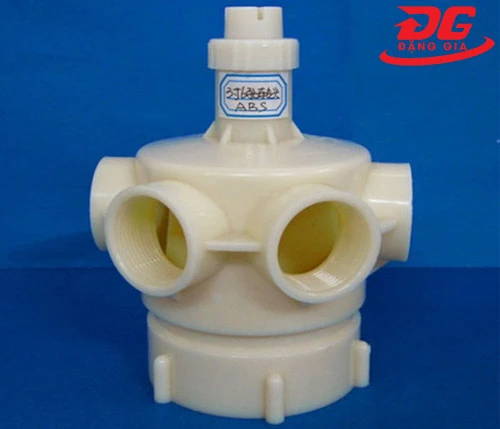

Bộ phân phối nước của LBC-10RT gồm một ống trục trung tâm và các nhánh phun quay. Trục quay được làm bằng hợp kim nhôm, gắn với vòng bi để giảm ma sát và hạn chế ăn mòn. Áp lực nước vào khoảng 0,02 - 0,05 MPa khiến đầu phun tự quay 360 độ, phân tán nước thành những hạt mịn trải đều toàn bộ diện tích fill bên dưới.
Thiết kế này loại bỏ điểm chết trên mặt fill. Nếu đầu phun bị tắc hoặc nghiêng lệch, phần fill phía dưới sẽ khô, hiệu suất tản nhiệt giảm rõ rệt. Đây là nguyên nhân số một khiến tháp bị giảm công suất mà nhiều người nhầm lẫn là hỏng fill.
1.5. Bể chứa nước tuần hoàn và hệ thống đường ống
Phía đáy tháp là bể chứa nước lạnh. Dung tích bể LBC-10RT được thiết kế phù hợp với kích thước tháp. Van phao tự động bù nước thất thoát do bay hơi, thông thường khoảng 1 - 2% lưu lượng tuần hoàn mỗi giờ với khí hậu Việt Nam. Ngoài ra, tháp còn có lưới xám bằng PVC giúp ngăn chặn vật thể lạ xâm nhập và tránh nước bắn ra ngoài.
Bể có cổng xả cặn đáy để xả định kỳ nước đọng tích tụ khoáng chất. Nếu bỏ qua xả cặn, nồng độ muối khoáng tăng cao làm ăn mòn fill và gây tắc đường ống bơm.
2. Những Ứng Dụng Thực Tiễn Làm Nên Giá Trị Của Liang Chi LBC-10RT
LBC-10RT phù hợp nhất với các hệ thống cần làm mát nước tuần hoàn công suất nhỏ đến trung bình, khả năng làm mát đạt 39.000 kcal/hr. Thiết bị thay thế phương pháp xả nước thải 1 lần gây lãng phí nước. Dưới đây là các nhóm ứng dụng thực tế thường gặp:
- Máy ép nhựa, máy thổi phim: Nhựa nóng chảy sau khi tạo hình cần làm nguội nhanh bằng nước 28 - 32°C. Tháp LBC-10RT đáp ứng đủ lưu lượng và nhiệt độ cho máy ép nhựa công suất nhỏ.
- Máy nén khí công nghiệp: Máy nén khí trục vít cỡ 7,5 - 15 kW tỏa nhiệt qua dầu bôi trơn và khí nén cần làm mát. Nước từ tháp LBC-10RT giải nhiệt hiệu quả, duy trì nhiệt độ khí ra dưới 40°C.
- Lò hơi, thiết bị gia nhiệt: Nước ngưng từ hệ thống lò hơi cần được làm mát trước khi tái sử dụng. LBC-10RT giảm nhiệt độ nước ngưng từ 60 - 70°C xuống 35 - 40°C, tiết kiệm đáng kể nước cấp mới.
- Phòng máy chủ nhỏ: Một số doanh nghiệp dùng chiller mini kết hợp LBC-10RT để làm mát phòng máy chủ thay cho điều hòa thông thường, tiết kiệm điện 20 - 30% so với dùng VRV trực tiếp.
3. Các Bước Lắp Đặt Liang Chi LBC-10RT Đảm Bảo Hiệu Suất Tối Ưu
3.1. Khảo sát vị trí lắp đặt trước khi thi công
Vị trí lý tưởng cho LBC-10RT là nơi thông thoáng 4 mặt, không có tường hoặc vật cản trong vòng bán kính 1,5 m tính từ thân tháp. Tháp làm mát nước công nghiệp thải hơi nóng ẩm lên đỉnh.
Nếu đặt sát tường hoặc dưới mái che, hơi nóng quay ngược lại vào cửa hút gió bên thân tháp, làm tăng nhiệt độ bầu ướt không khí đầu vào và giảm hiệu suất.
Tránh đặt gần cửa hút gió điều hòa hoặc khu vực đông người vì hơi nước bay ra có thể mang theo vi khuẩn Legionella nếu tháp không được vệ sinh định kỳ. Khoảng cách an toàn tối thiểu là 10 m so với cửa hút gió tươi công trình.
3.2. Yêu cầu về nền móng và không gian thông gió
Nền móng đỡ LBC-10RT phải chịu tải ít nhất 450 kg. Bê tông móng dày tối thiểu 150 mm, cốt thép 6 mm. Đổ 4 bu lông neo M12 theo đúng vị trí lỗ chân đế của tháp trước khi bê tông đông cứng.
Chênh lệch phẳng giữa 4 điểm chân đế không được vượt quá 3 mm. Tháp nghiêng dù chỉ 2 - 3 mm sẽ làm đầu phun nước quay không đều, gây thiếu nước một phía fill. Lót thêm tấm cao su chống rung dày 10 mm dưới mỗi chân đế để triệt tiêu dao động động cơ truyền xuống sàn.
3.3. Quy trình kết nối đường ống nước
Đường ống kết nối LBC-10RT dùng ống thép mạ kẽm hoặc ống UPVC, đường kính DN40 theo cổng tháp. Lắp van cầu tại đầu vào và đầu ra để cô lập tháp khi bảo dưỡng mà không phải dừng cả hệ thống. Lắp đồng hồ áp suất tại đầu vào, đồng hồ nhiệt độ tại cả hai đầu để theo dõi hiệu suất thực tế.
Đường ống xả cặn đáy bể nối với ống thoát nước, đường kính tối thiểu DN20. Van xả cặn cần mở dễ dàng vì phải thao tác định kỳ hàng tuần. Đường ống bù nước từ hệ thống cấp nước thành phố kết nối qua van phao trong bể. Áp lực nước cấp không được vượt 0,3 MPa để tránh làm vỡ van phao nhựa.
3.4. Đấu nối nguồn điện an toàn
Động cơ quạt LBC-10RT dùng nguồn 380V 3 pha. Dây dẫn điện tiết diện tối thiểu 1,5 mm², đi trong ống thép chống thấm từ tủ điện xuống hộp đấu nối ở thân tháp. Lắp aptomat 3 pha 2A bảo vệ động cơ 0,12 kW. Lắp thêm rơ le nhiệt chỉnh ở 0,5A để ngắt điện khi quá tải.
Tiếp địa là bắt buộc với thân tháp kim loại và vỏ động cơ. Cắm dây tiếp địa tiết diện 4 mm² xuống cọc tiếp địa chôn sâu ít nhất 1,5 m. Điện trở tiếp địa đo được phải nhỏ hơn 4 Ohm.
3.5. Kiểm tra vận hành thử sau lắp đặt
Trước khi chạy thử, đổ đầy bể nước tháp và kiểm tra van phao hoạt động đúng mực nước thiết kế. Bật điện chạy thử quạt không tải 5 phút, quan sát chiều quay quạt từ trên nhìn xuống phải ngược chiều kim đồng hồ. Sai chiều quay làm lưu lượng gió giảm 40 - 50%, đổi 2 trong 3 dây pha để sửa.
Bật bơm nước tuần hoàn, quan sát đầu phun: cả hai nhánh phun phải quay đều và phủ kín diện tích fill. Đo nhiệt độ nước vào và ra bằng nhiệt kế sau 20 phút vận hành ổn định. Chênh lệch nhiệt độ vào/ra Tháp giải nhiệt Liang Chi LBC-10RT phải đạt ít nhất 4 - 5°C trong điều kiện tải đủ và nhiệt độ ngoài trời thấp hơn 35°C.
