Cấu Tạo Xe Quét Đường Và Nguyên Lý Hoạt Động Chi Tiết

Xe quét đường không chỉ là một chiếc xe tải thông thường. Đây là hệ thống cơ khí phức tạp với hàng chục bộ phận phối hợp nhịp nhàng để xử lý bụi bẩn, rác thải và bụi mịn. Nếu bạn đang muốn hiểu rõ cấu tạo xe quét đường để vận hành đúng cách, bảo dưỡng hiệu quả , bài viết này là tài liệu tham khảo đầy đủ nhất.

1. Tổng quan về xe quét đường trong công tác vệ sinh môi trường

1.1 Xe quét đường là gì?

Xe quét đường hay còn gọi là xe quét rác cơ giới, xe vệ sinh môi trường. Đây là phương tiện chuyên dụng được thiết kế để làm sạch bề mặt đường phố, khu công nghiệp, sân bay, cảng biển và các không gian ngoài trời có diện tích lớn.

Khác với cách quét thủ công truyền thống, xe quét đường tích hợp đồng thời nhiều hệ thống cơ học, thủy lực để thực hiện trọn vẹn quy trình làm sạch chỉ trong một lần đi qua.

Chức năng chính của xe quét đường bao gồm 4 nhóm:

• Quét gom: Thu rác, lá cây, cát bụi từ mặt đường và lề đường về điểm trung tâm
• Hút bụi: Hút các hạt bụi mịn vào thùng chứa thay vì làm chúng bay lên không khí
• Thu gom rác: Lưu trữ chất thải trong thùng chứa chuyên dụng để vận chuyển đến điểm xử lý
• Dập bụi: Phun nước sương để giảm bụi khuếch tán trong quá trình quét, bảo vệ môi trường xung quanh

1.2 Vai trò và sự cần thiết của xe quét đường hiện nay

Theo số liệu quan trắc môi trường tại các đô thị lớn, nồng độ bụi mịn PM2.5 trên các tuyến đường chính thường xuyên vượt ngưỡng an toàn của Tổ chức Y tế Thế giới (WHO).

Phương pháp quét thủ công bằng chổi tre hoặc chổi cán dài là tác nhân khuếch đại bụi. Vì tác động cơ học của chổi đẩy hạt bụi nhỏ lên không khí thay vì thu gom chúng.

Xe quét đường cơ giới giải quyết triệt để vấn đề này thông qua cơ chế hút và phun nước đồng bộ. Đảm bảo bụi mịn không bị tán phát mà được thu hút trực tiếp vào thùng chứa.

Đây là lý do thiết bị này đã trở thành tiêu chuẩn bắt buộc trong công tác vệ sinh đô thị tại nhiều quốc gia.

Theo kinh nghiệm triển khai thực tế:

Một chiếc xe quét rác công suất trung bình (thùng chứa 4-6m³) có thể xử lý từ 8.000 đến 15.000 m² bề mặt đường mỗi giờ. Tương đương năng suất của 15-20 công nhân quét thủ công. Đồng thời giảm 85-90% lượng bụi tán phát vào không khí so với phương pháp truyền thống.

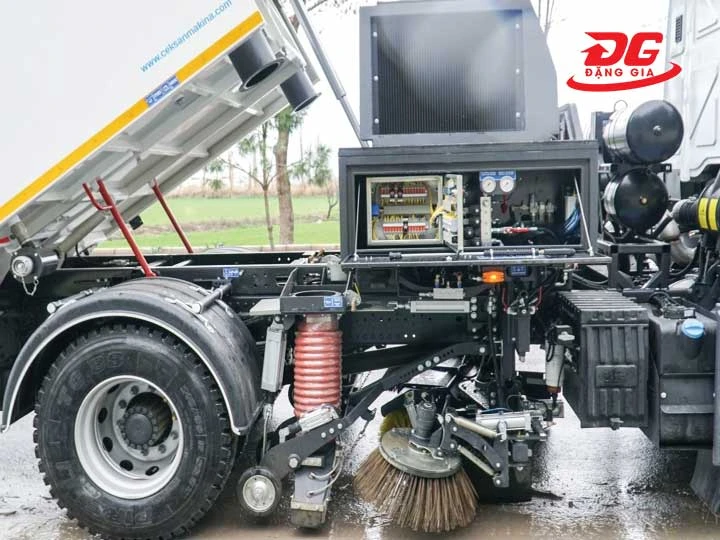

2. Chi tiết cấu tạo xe quét đường: Hệ thống linh kiện phức tạp

Để hiểu đúng cấu tạo xe quét đường, cần phân chia thiết bị thành hai nhóm hệ thống lớn: phần xe cơ sở đảm nhiệm chức năng di chuyển, và phần hệ thống chuyên dùng đảm nhiệm chức năng làm sạch. Hai nhóm này hoạt động độc lập nhưng phối hợp chặt chẽ với nhau.

2.1 Phần xe cơ sở

Phần xe cơ sở là toàn bộ kết cấu nền tảng của xe, bao gồm khung, động cơ, hệ thống dẫn động và các thiết bị an toàn. Đây là phần mà các nhà sản xuất thiết bị chuyên dụng thường mua từ các hãng xe tải uy tín rồi gắn thêm hệ thống làm sạch chuyên dụng phía trên.

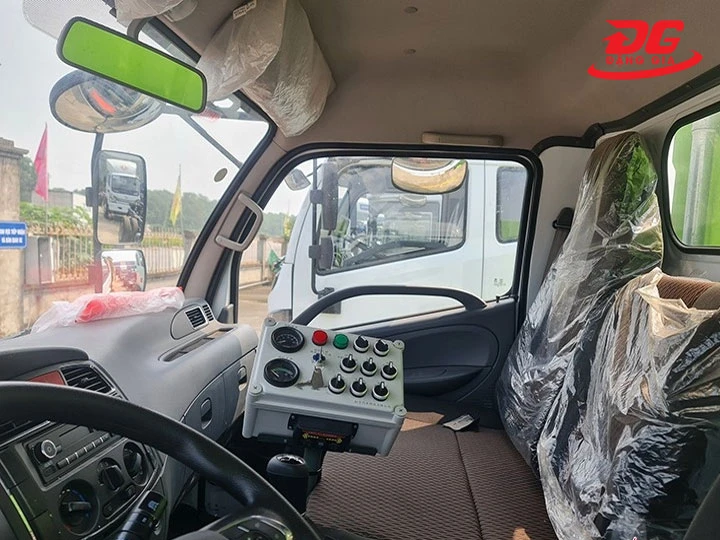

2.1.1 Khoang lái (Cabin) và hệ thống điều khiển

Cabin là không gian làm việc của người vận hành, được trang bị đầy đủ các thiết bị điều khiển cần thiết. Một cabin xe quét đường hiện đại thường bao gồm:

• Ghế ngồi có thể điều chỉnh, với tiêu chuẩn ergonomic phù hợp ca làm việc dài
• Vô-lăng lái trợ lực điện hoặc thủy lực, giảm lực tay khi di chuyển ở tốc độ thấp trong thời gian dài
• Bảng điều khiển chính tích hợp đồng hồ tốc độ, nhiệt độ động cơ, áp suất dầu, mức nhiên liệu
• Bảng điều khiển phụ - bộ phận đặc trưng của xe quét đường - với các nút bấm và công tắc điều khiển chổi quét, hệ thống hút, bơm nước, hệ thống thủy lực nâng hạ thùng rác
• Màn hình camera quan sát phía sau và hai bên hỗ trợ vận hành an toàn trong không gian hẹp

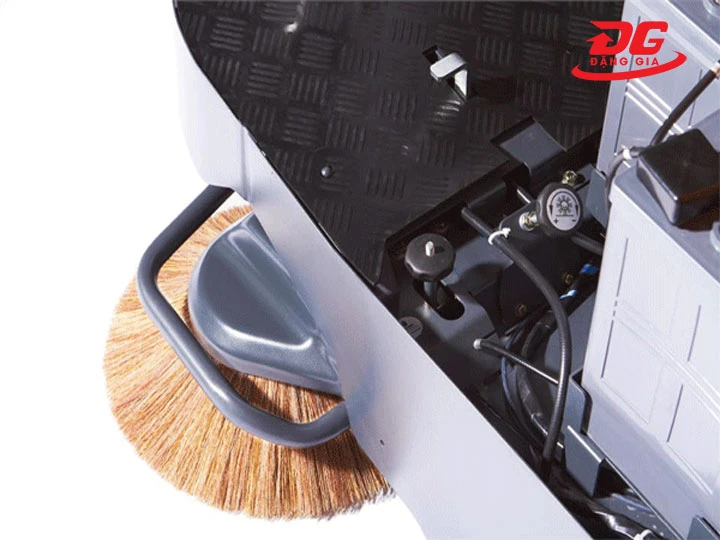

2.1.2 Khung xe và hệ thống gầm

Khung xe là bộ phận chịu lực chính của toàn bộ phương tiện. Trên xe quét đường, khung thường được chế tạo từ thép kết cấu hoặc hợp kim thép cường độ cao. Có thiết kế dạng dầm hộp để chịu được tải trọng lớn của thùng rác khi đầy.

Hệ thống gầm bao gồm trục trước và trục sau, bánh xe, hệ thống treo, và hệ thống dẫn động. Xe quét đường thường sử dụng cấu hình bánh xe 4x2 (4 bánh, 2 bánh chủ động) đối với loại tải nhẹ và trung bình. Hoặc 6x4 đối với loại tải nặng hoạt động trên địa hình phức tạp.

2.1.3 Động cơ chính

Động cơ chính cung cấp năng lượng để xe di chuyển. Trên thị trường, phần lớn xe quét đường thương mại sử dụng động cơ diesel từ các thương hiệu uy tín.

Các dòng động cơ này có ưu điểm bền bỉ, dễ bảo dưỡng và có hệ thống phụ tùng thay thế rộng khắp.

Xu hướng mới trong những năm gần đây là động cơ điện thuần túy hoặc hybrid diesel-điện. Đặc biệt phù hợp với xe quét đường hoạt động trong khu vực đô thị đông dân, bệnh viện, trường học, nơi yêu cầu mức độ ô nhiễm tiếng ồn và khí thải thấp.

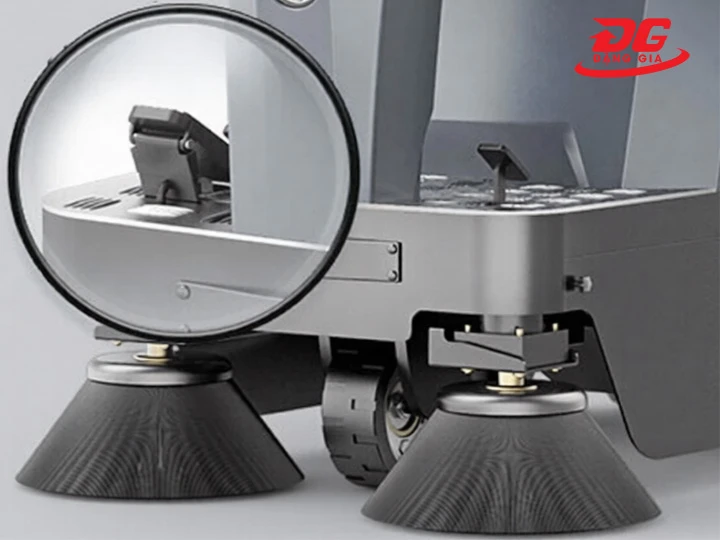

2.1.4 Hệ thống an toàn (Phanh - Ga)

Xe quét đường thường vận hành ở tốc độ thấp (5-25 km/h) trong điều kiện giao thông đô thị, đòi hỏi hệ thống phanh phản ứng nhạy và ổn định. Hệ thống phanh tiêu chuẩn trên xe quét đường hiện đại bao gồm:

• Phanh thủy lực chân không ở cầu trước
• Phanh khí nén ở cầu sau đối với xe tải trung và nặng
• Hệ thống ABS trên các dòng cao cấp, phòng ngừa bó cứng bánh xe khi phanh gấp trên đường ướt
• Phanh tay cơ học hoặc điện tử để giữ xe khi dừng đỗ trên dốc

2.1.5 Bình ắc quy và hệ thống điện

Hệ thống điện trên xe quét đường phức tạp hơn nhiều so với xe tải thông thường vì phải cấp nguồn cho cả hệ thống làm sạch chuyên dụng. Thông thường xe được trang bị:

• Hai hoặc bốn bình ắc quy 12V mắc song song/nối tiếp tùy công suất yêu cầu
• Máy phát điện công suất lớn từ 100A đến 200A để đảm bảo cung cấp điện liên tục khi xe đang hoạt động
• Hệ thống bảo vệ điện, cầu chì, relay và bộ điều khiển điện tử (ECU) giám sát toàn bộ các chức năng của xe

2.2 Phần hệ thống chuyên dùng

Đây là nhóm bộ phận tạo nên sự khác biệt hoàn toàn của xe quét đường so với một chiếc xe tải thông thường. Mỗi hệ thống trong nhóm này được thiết kế với mục đích chuyên biệt và phối hợp chính xác với các hệ thống còn lại.

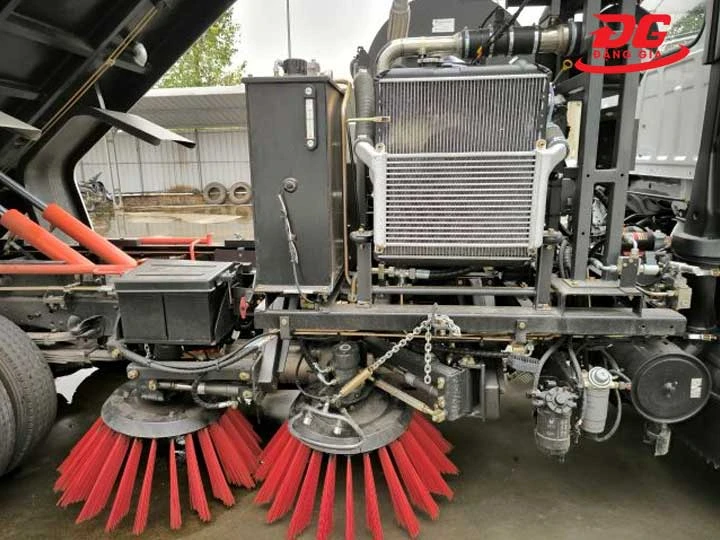

2.2.1 Động cơ phụ

Đây là một trong những đặc điểm cấu tạo độc đáo nhất của xe quét đường. Trong khi động cơ chính phụ trách việc di chuyển, một động cơ phụ riêng biệt cung cấp năng lượng chuyên dụng cho toàn bộ hệ thống hút, chổi quét, bơm nước.

Thiết kế này có 2 lợi thế lớn:

• Thứ nhất, hệ thống làm sạch có thể hoạt động ổn định ở mức công suất tối ưu bất kể tốc độ di chuyển của xe;
• Thứ hai, người vận hành có thể tắt động cơ phụ khi xe di chuyển trên đoạn đường dài mà không cần làm sạch, tiết kiệm nhiên liệu đáng kể.

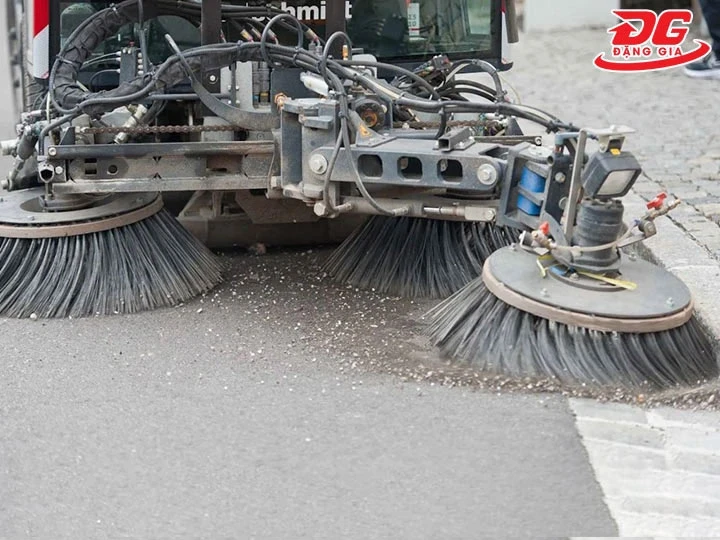

2.2.2 Hệ thống chổi quét

Hệ thống chổi quét là bộ phận tiếp xúc trực tiếp với mặt đường, gồm hai loại chổi phối hợp với nhau:

• Chổi bên: Thường có 2 chổi bên, một ở mỗi phía xe, dạng hình cánh quạt quay tròn. Chức năng là quét rác từ lề đường, góc tường và rãnh thoát nước vào phía trong, gom vào vùng hoạt động của chổi chính.
• Chổi chính / Chổi lô: Dạng trụ tròn nằm ngang dưới gầm xe, quay theo chiều đẩy rác về phía miệng hút phía sau. Đây là chổi chịu lực chính, tiếp xúc với toàn bộ bề mặt đường dưới thân xe.

Dựa trên số liệu thực tế: Lông chổi được chế tạo từ nhiều vật liệu khác nhau tùy điều kiện sử dụng. Sợi PP cứng cho bề mặt nhựa đường nhiều sỏi đá, sợi thép cho bề mặt bê tông thô ráp, sợi nhựa mềm cho bề mặt phòng sạch hoặc khu vực nhạy cảm. Lựa chọn vật liệu chổi sai có thể làm giảm tuổi thọ chổi xuống còn 30-40% so với mức bình thường.

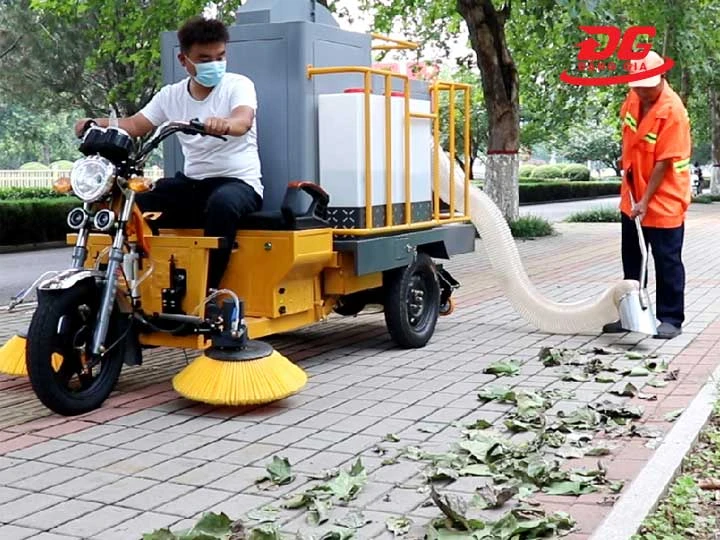

2.2.3 Hệ thống hút rác chân không

Đây là hệ thống cốt lõi quyết định hiệu quả thu gom bụi mịn của xe quét đường. Hệ thống hoạt động theo nguyên lý tạo áp suất âm để hút không khí cùng các hạt bụi và rác nhỏ vào thùng chứa thông qua một ống dẫn lớn.

Các thành phần chính của hệ thống hút chân không:

• Quạt ly tâm: Thành phần tạo lực hút, được dẫn động bởi động cơ phụ qua hộp số hoặc bộ truyền đai. Công suất quạt quyết định lực hút, thông thường từ 15kW đến 55kW tùy kích thước xe.
• Miệng hút: Bộ phận tiếp xúc gần mặt đường, được làm bằng cao su chịu mài mòn kết hợp với tấm kim loại. Miệng hút có thể nâng hạ thủy lực và điều chỉnh độ rộng tùy bề mặt đường.
• Ống dẫn: Ống kim loại hoặc cao su chịu lực nối miệng hút với thùng chứa, chịu áp lực âm liên tục trong suốt quá trình làm việc.
• Bộ lọc: Lọc không khí trước khi thải ra ngoài, giữ lại bụi mịn PM2.5, tránh tái ô nhiễm không khí.

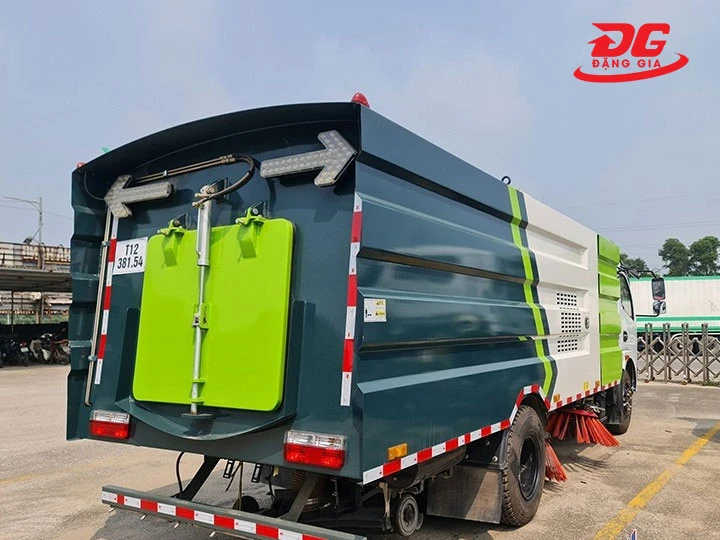

2.2.4 Thùng chứa rác và cơ cấu xả

Thùng chứa rác là khoang thu gom chất thải sau khi được chổi và hệ thống hút đưa vào. Vật liệu tiêu chuẩn của thùng chứa trên các dòng xe chất lượng cao là thép không gỉ (Inox 304 hoặc Inox 316) hoặc thép phủ sơn epoxy chống ăn mòn. Đảm bảo không bị gỉ sét khi tiếp xúc lâu dài với rác ẩm và hóa chất.

Dung tích thùng chứa là thông số quan trọng khi lựa chọn xe:

Cơ cấu xả rác sử dụng hệ thống ben thủy lực để nâng phần sau thùng lên góc 50-60 độ, đổ toàn bộ chất thải xuống xe thu gom hoặc bãi chứa. Thao tác này có thể thực hiện hoàn toàn từ cabin mà không cần người xuống xe.

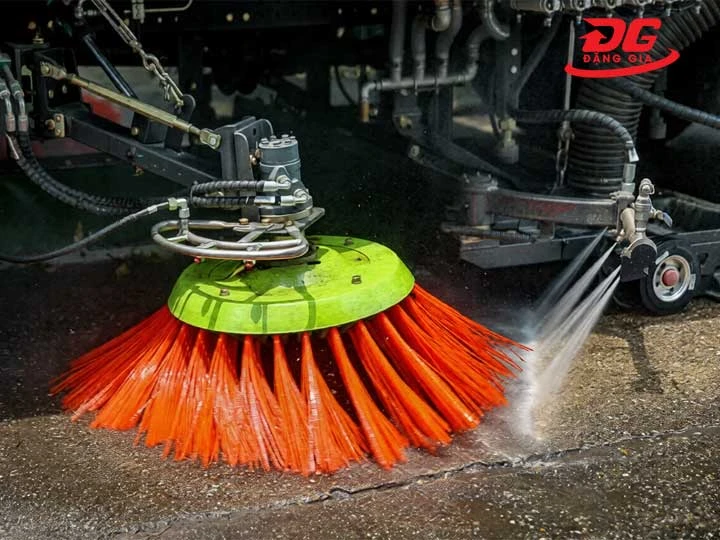

2.2.5 Hệ thống phun nước dập bụi

Hệ thống phun nước là giải pháp kỹ thuật quan trọng để ngăn bụi bay tán phát trong quá trình quét. Nước được phun dưới dạng sương mù thông qua các vòi phun áp suất thấp đặt gần vị trí làm việc của chổi bên và chổi chính.

Cấu tạo hệ thống phun nước gồm:

• Bình chứa nước sạch: Dung tích từ 200 lít đến 2.000 lít tùy kích thước xe, làm bằng nhựa HDPE hoặc thép không gỉ, có ống đo mực nước hiển thị trong cabin
• Bơm nước: Bơm điện hoặc bơm thủy lực tạo áp suất 3-8 bar để phun nước qua vòi phun
• Đường ống và vòi phun: Hệ thống ống dẫn nước và các vòi phun dạng sương, có thể điều chỉnh lưu lượng và góc phun
• Bộ lọc nước: Ngăn cặn bẩn làm tắc vòi phun, điểm thường bị bỏ qua trong bảo dưỡng nhưng ảnh hưởng lớn đến tuổi thọ hệ thống

2.2.6 Hệ thống thủy lực

Hệ thống thủy lực là trung tâm điều phối mọi chuyển động cơ học của phần thiết bị chuyên dùng. Dầu thủy lực được bơm cao áp đẩy đến các xi lanh và motor thủy lực để thực hiện các thao tác sau:

• Nâng hạ và điều chỉnh góc nghiêng chổi bên
• Nâng hạ chổi chính theo địa hình đường
• Nâng hạ miệng hút
• Vận hành xi lanh ben nâng thùng rác khi xả
• Trên một số dòng xe cao cấp: vận hành cả quạt hút và chổi quét thông qua motor thủy lực thay vì đai truyền động

Bình chứa dầu thủy lực, bơm thủy lực và các van điều khiển thường được bố trí trong khoang bảo vệ phía sau cabin hoặc dưới thân xe, dễ tiếp cận để bảo dưỡng.

3. Nguyên lý hoạt động của các loại xe quét đường phổ biến

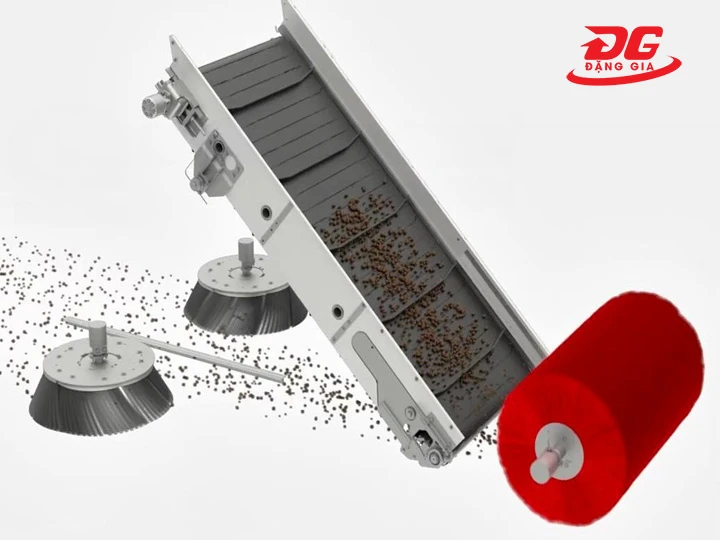

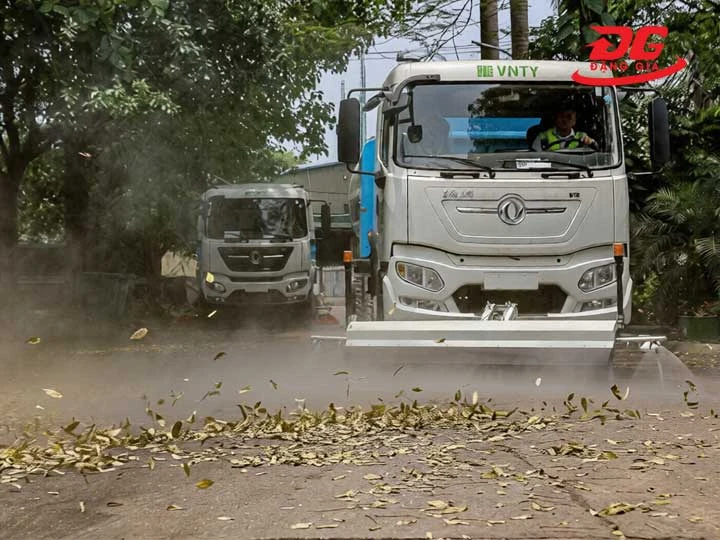

3.1 Nguyên lý quét cơ học

Đây là công nghệ có tuổi đời lâu nhất, sử dụng chổi xoay mạnh để hất rác trực tiếp lên hệ thống băng tải hoặc cánh gạt, đưa rác vào thùng chứa phía trên. Không có quạt hút, không có áp lực âm, toàn bộ là chuyển động cơ học.

• Ưu điểm: Phù hợp với rác kích thước lớn (lá cây, cành nhỏ, giấy), cấu tạo đơn giản, dễ bảo dưỡng, chi phí vận hành thấp.
• Nhược điểm: Không xử lý được bụi mịn PM2.5, dễ gây bụi bay trong quá trình quét, hiệu quả thấp trên đường ướt.
• Ứng dụng phù hợp: Khu vực nông thôn, đường rừng, các khu vực có nhiều lá cây rụng, không yêu cầu cao về kiểm soát bụi.

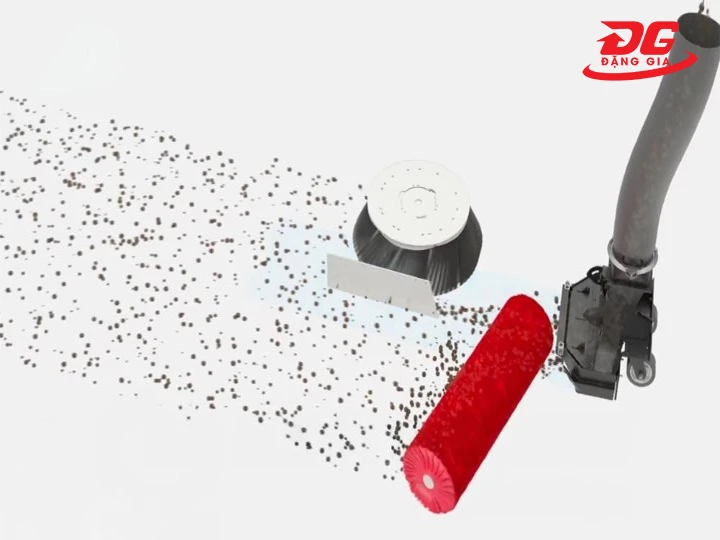

3.2 Nguyên lý quét hút chân không

Đây là công nghệ chiếm ưu thế trên thị trường toàn cầu, được ước tính sử dụng trên 70% xe quét đường thương mại hiện nay. Nguyên lý hoạt động: chổi bên và chổi lô gom rác vào miệng hút, quạt hút công suất lớn tạo áp lực âm mạnh, hút toàn bộ rác và bụi qua ống dẫn vào thùng chứa.

• Ưu điểm: Hiệu quả cao với mọi loại bụi bẩn từ thô đến mịn, kiểm soát tốt bụi PM2.5 khi kết hợp bộ lọc HEPA, làm sạch triệt để hơn quét cơ học, phù hợp tiêu chuẩn môi trường đô thị.
• Nhược điểm: Hệ thống phức tạp hơn, chi phí bảo dưỡng cao hơn, quạt hút tiêu thụ nhiều năng lượng.
• Ứng dụng phù hợp: Đường đô thị, khu công nghiệp, sân bay, cảng biển, bệnh viện - mọi nơi cần kiểm soát chặt chẽ bụi mịn trong không khí.

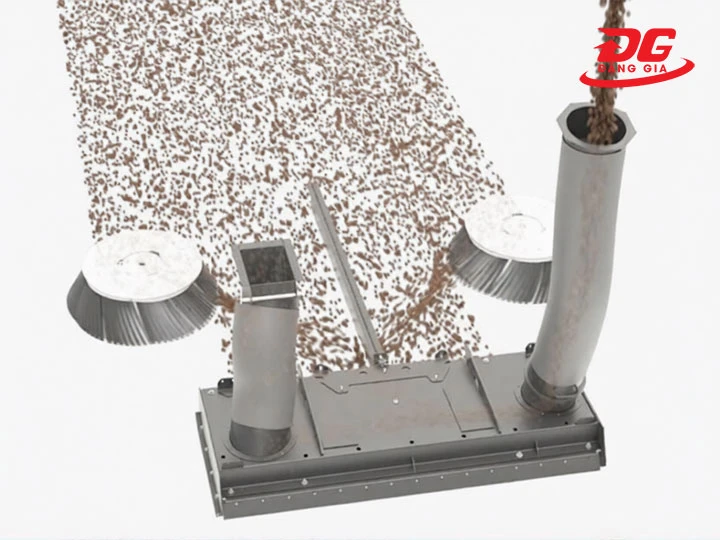

3.3 Nguyên lý quét hút khí tuần hoàn

Đây là công nghệ tiên tiến nhất hiện nay, được phát triển để giải quyết hạn chế của hai nguyên lý trên. Đặc biệt là vấn đề bụi ở các kẽ nứt, ổ gà và rãnh sâu mà chổi cơ học không thể tiếp cận.

Nguyên lý hoạt động: Một luồng khí mạnh được thổi vào bề mặt đường dưới áp suất cao, làm bật bụi bẩn ra khỏi các khe hở và kẽ nứt. Đồng thời, hệ thống hút ngay lập tức thu hồi luồng khí này cùng bụi bẩn theo một vòng tuần hoàn khép kín. Toàn bộ quá trình diễn ra trong một buồng kín, không thải bất kỳ khí bụi nào ra môi trường bên ngoài.

• Ưu điểm: Hiệu quả vệ sinh vượt trội, xử lý được bụi trong khe nứt, không thải bụi ra ngoài, đáp ứng tiêu chuẩn khí thải nghiêm ngặt nhất.
• Nhược điểm: Chi phí đầu tư ban đầu cao hơn 30-50% so với xe hút chân không thông thường, yêu cầu kỹ thuật viên có trình độ cao để bảo dưỡng.
• Ứng dụng phù hợp: Nhà máy sản xuất yêu cầu phòng sạch, bệnh viện, phòng thí nghiệm, các tuyến đường cao tốc, khu vực có tiêu chuẩn môi trường cao.

Hiểu rõ cấu tạo xe quét đường là nền tảng thực sự để bạn vận hành thiết bị đúng cách, bảo dưỡng đúng thời điểm. Xe quét đường là hệ thống tích hợp với hàng chục bộ phận phối hợp cùng nhau. Một bộ phận hoạt động sai cũng đủ để làm giảm hiệu suất toàn hệ thống, dẫn đến hỏng hóc dây chuyền nếu không xử lý kịp thời.
