Cảm biến hồng ngoại phát hiện người: Ưu nhược điểm, Ứng dụng

Cảm biến hồng ngoại phát hiện người hiện diện trong hầu hết các thiết bị tự động xung quanh chúng ta. Từ đèn hành lang tự bật đến cổng an ninh. Nhưng không phải ai cũng hiểu rõ chúng hoạt động theo nguyên lý nào, và chọn loại nào cho đúng nhu cầu. Bài viết này sẽ giải đáp cả 3 câu hỏi đó theo thứ tự rõ ràng.

1. Cảm biến hồng ngoại phát hiện người là gì?

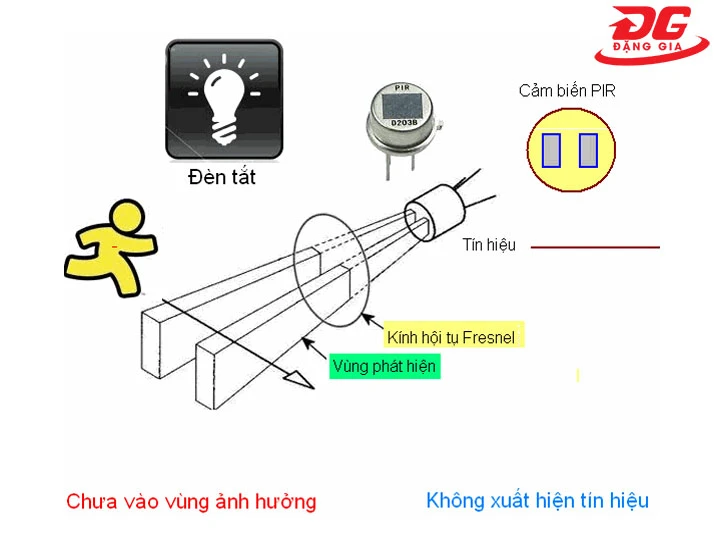

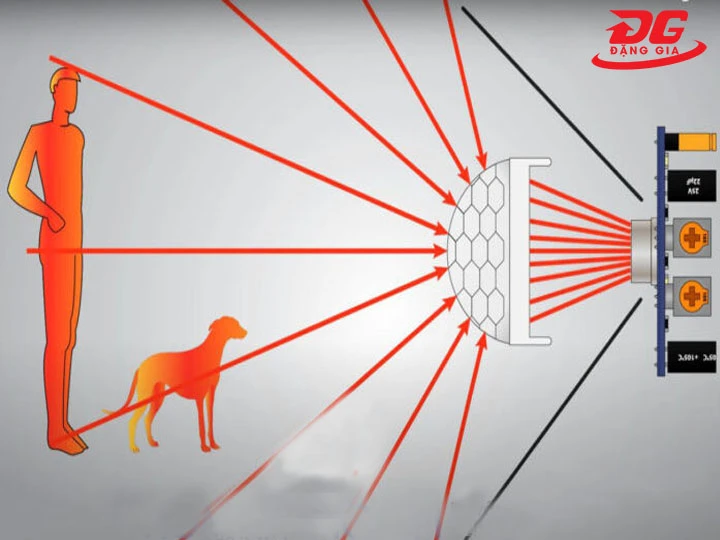

Cảm biến hồng ngoại phát hiện người là thiết bị có khả năng nhận diện sự hiện diện hoặc chuyển động của con người dựa trên tín hiệu bức xạ hồng ngoại. Cơ thể người luôn phát ra nhiệt năng dưới dạng tia hồng ngoại với bước sóng khoảng 8 đến 14 micromet. Cảm biến thu nhận tín hiệu này và chuyển đổi thành tín hiệu điện để kích hoạt các thiết bị liên quan.

Thiết bị này còn được gọi là cảm biến PIR, cảm biến phát hiện chuyển động, hoặc cảm biến dò người tùy theo ngữ cảnh sử dụng. Về bản chất, mọi tên gọi trên đều chỉ cùng một nguyên lý hoạt động: phát hiện sự thay đổi của bức xạ hồng ngoại trong vùng quan sát.

2. Nguyên lý hoạt động của cảm biến hồng ngoại phát hiện người

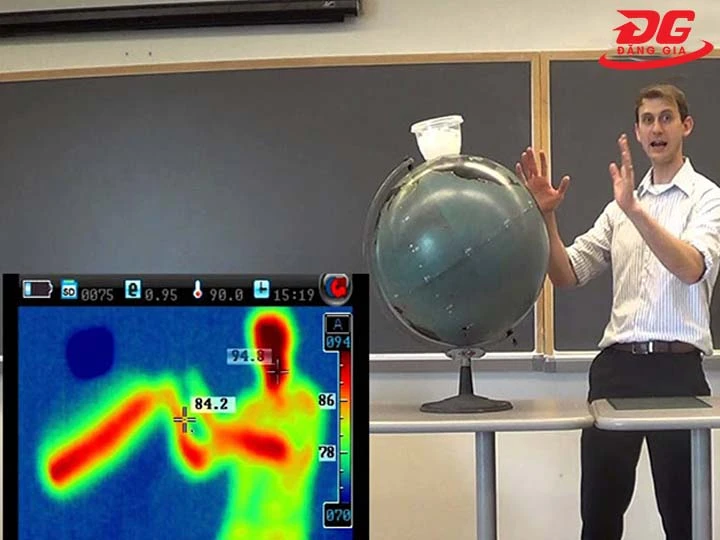

Cảm biến hồng ngoại phát hiện người hoạt động dựa trên nguyên lý phát hiện sự thay đổi bức xạ nhiệt trong vùng quan sát. Khi không có người, cảm biến ghi nhận mức bức xạ hồng ngoại nền ổn định từ môi trường xung quanh. Khi người di chuyển vào vùng quét, nhiệt độ cơ thể (khoảng 36 đến 37 độ C) tạo ra chênh lệch bức xạ rõ rệt. Cảm biến nhận diện sự chênh lệch này và kích hoạt tín hiệu đầu ra.

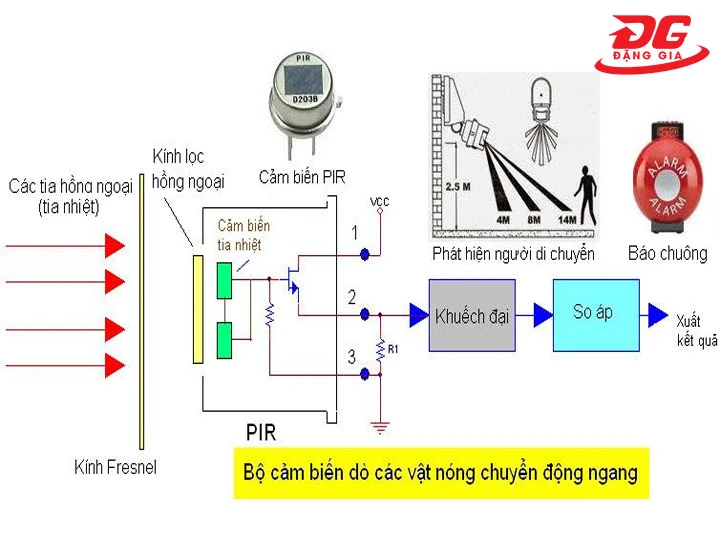

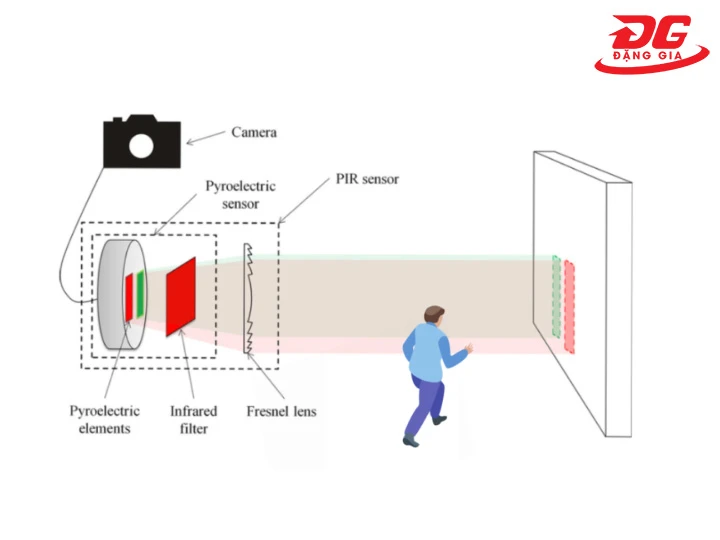

Bên trong mỗi cảm biến PIR có 2 phần tử cảm quang pyroelectric được bố trí song song. Khi cơ thể người di chuyển qua vùng quét, nó lần lượt ảnh hưởng đến từng phần tử. Tín hiệu nhiệt được biến đổi thành tín hiệu analog, sau đó được bộ khuếch đại xử lý và truyền tới vi điều khiển trung tâm để đưa ra hành động tương ứng.

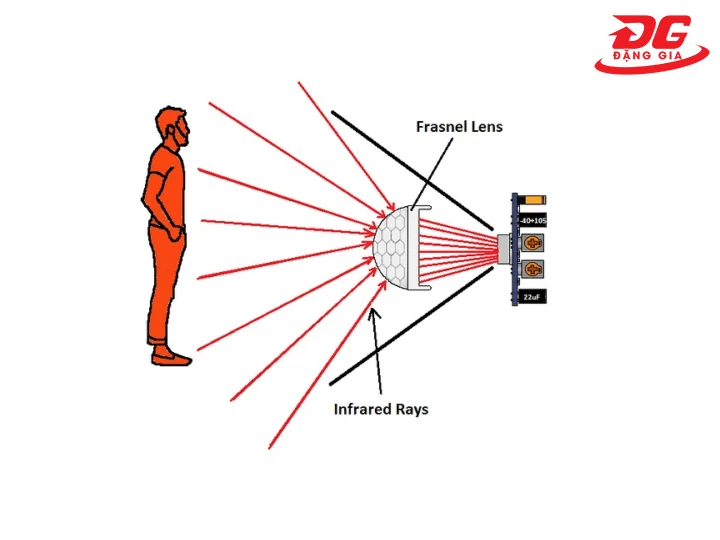

Thấu kính Fresnel phía trước cảm biến có vai trò chia không gian quan sát thành các vùng nhạy xen kẽ với vùng mù. Cơ chế này giúp tăng khả năng phát hiện chuyển động. Ngược lại, người đứng yên hoàn toàn sẽ ít bị phát hiện hơn vì không tạo ra sự thay đổi tín hiệu rõ ràng.

3. Các loại cảm biến hồng ngoại phát hiện người phổ biến hiện nay

Thị trường hiện có ít nhất 6 loại cảm biến phát hiện người dựa trên công nghệ hồng ngoại hoặc kết hợp. Mỗi loại phù hợp với 1 kịch bản triển khai khác nhau.

3.1. Cảm biến hồng ngoại PIR

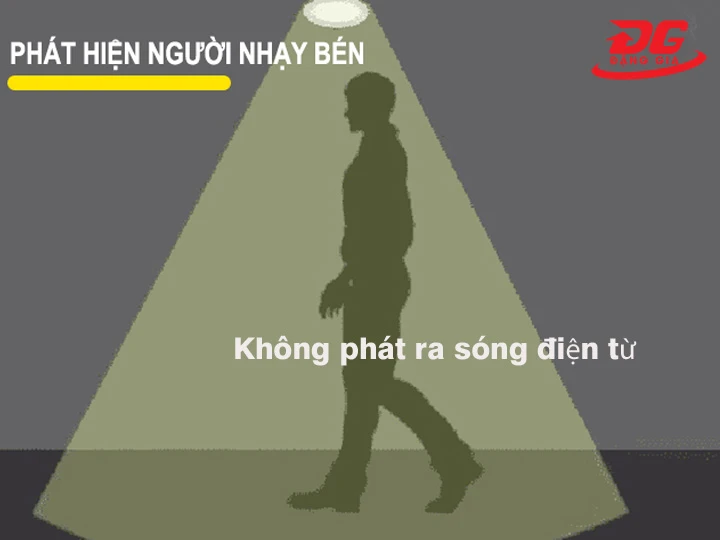

Cảm biến PIR là loại phổ biến nhất trên thị trường hiện nay. Thiết bị hoạt động thụ động: không phát ra bất kỳ tín hiệu nào mà chỉ thu nhận bức xạ nhiệt từ môi trường. Chính vì vậy, PIR tiêu thụ điện rất thấp, thường dưới 1W. Độ chính xác của loại này khá cao (khoảng 90%) với giá thành dao động từ 500.000 - 1.000.000 VNĐ.

PIR phù hợp nhất với các ứng dụng trong nhà như đèn hành lang, phòng kho, nhà vệ sinh, hoặc tích hợp vào hệ thống báo động chống trộm cơ bản. Chi phí thấp và lắp đặt đơn giản là lý do chính khiến loại này chiếm đến 70% thị phần cảm biến phát hiện người tại Việt Nam.

3.2. Cảm biến hồng ngoại chủ động (Active Infrared)

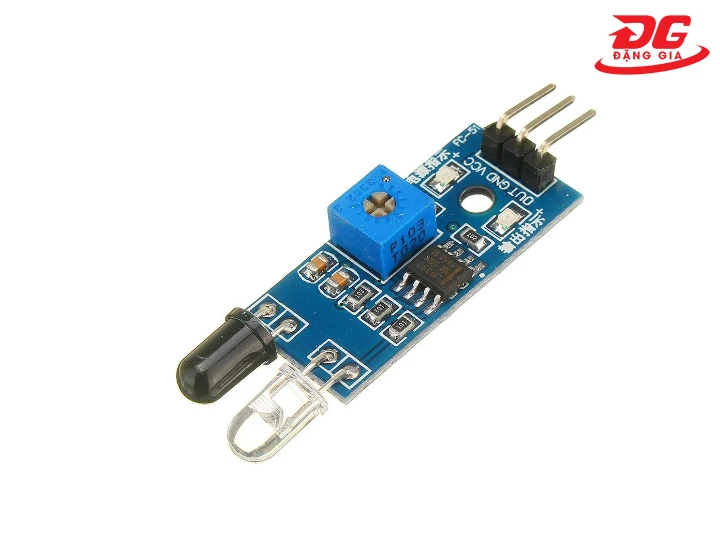

Cảm biến hồng ngoại chủ động (Active IR) hoạt động theo cơ chế hoàn toàn khác PIR. Thiết bị bao gồm hai bộ phận riêng biệt: một đầu phát tia hồng ngoại và một đầu thu đặt đối diện. Khi người đi qua cắt đứt chùm tia, mạch điện kích hoạt. Độ chính xác của Active IR ở mức trung bình và có giá thành rẻ, từ 150.000 - 280.000 VNĐ.

Active IR thường được dùng để phát hiện người đi qua cửa ra vào, cổng kiểm soát, hoặc lối đi hẹp. Đây là công nghệ phổ biến trong hệ thống cửa tự động của các siêu thị và tòa nhà văn phòng. Tuy nhiên, phạm vi hoạt động hiệu quả của loại này thường chỉ từ 1 đến 5 mét.

Nhược điểm chính là yêu cầu lắp đặt cặp đôi và căn chỉnh chính xác. Khoảng cách giữa phát và thu thường không vượt quá 5 mét tùy model để đảm bảo tính ổn định.

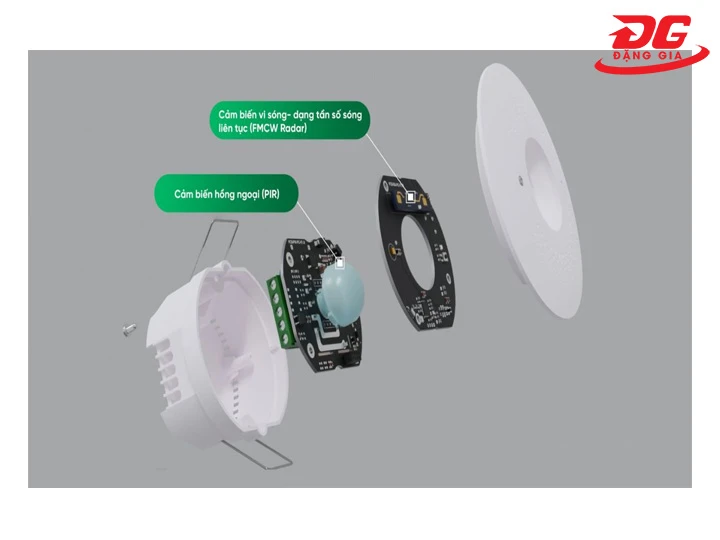

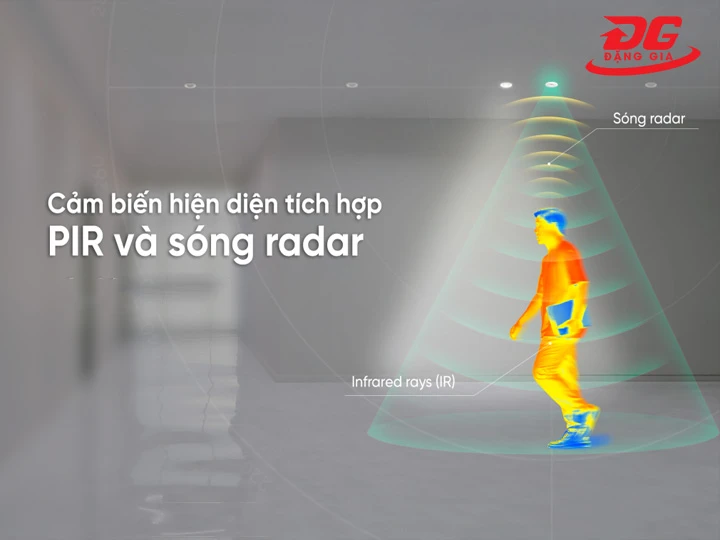

3.3. Cảm biến kết hợp PIR và Radar (Dual Technology Sensor)

Dual Technology Sensor kết hợp 2 công nghệ: PIR và radar vi sóng. Thiết bị chỉ kích hoạt khi cả hai công nghệ cùng phát hiện chuyển động. Cơ chế AND này giúp giảm tỷ lệ báo động giả xuống mức rất thấp.

Radar vi sóng hoạt động ở tần số 5,8 GHz hoặc 10,525 GHz. Loại cảm biến này có độ chính xác rất cao (~95%), phạm vi hoạt động rộng từ 10 - 15 mét và có giá thành cao từ 890.000 - 3.000.000 VNĐ.

Kết hợp với PIR, loại cảm biến này phù hợp cho môi trường khắc nghiệt như: nhà kho có nhiệt độ biến động lớn, khu vực ngoài trời có gió, hoặc phòng máy có luồng khí lạnh từ điều hòa công suất cao.

Thương hiệu Optex và Bosch là hai nhà sản xuất được chúng tôi đánh giá cao ở phân khúc Dual Technology Sensor chuyên dụng.

3.4. Cảm biến hiện diện (Presence Sensor)

Cảm biến hiện diện (Presence Sensor) giải quyết đúng điểm yếu lớn nhất của PIR thông thường: không phát hiện được người đứng yên. Loại cảm biến này sử dụng công nghệ radar doppler tần số cao hoặc hồng ngoại đa vùng để phát hiện ngay cả hơi thở hoặc chuyển động nhỏ của cơ thể.

Presence Sensor được ứng dụng rộng rãi trong hệ thống quản lý năng lượng tòa nhà, hệ thống chiếu sáng văn phòng thông minh, và phòng họp. Thiết bị đảm bảo đèn không tắt khi người dùng đang ngồi làm việc yên lặng. Đây là sự khác biệt căn bản so với PIR thông thường.

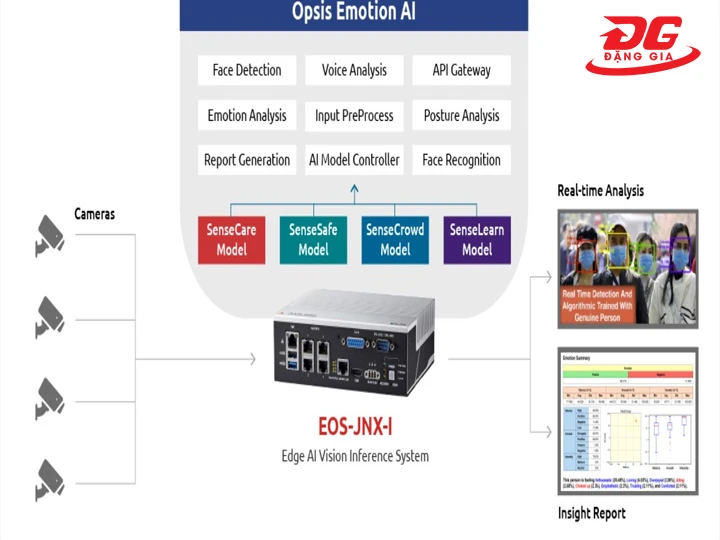

3.5. Cảm biến AI nhận diện người

Camera AI tích hợp module phát hiện người là thế hệ cảm biến tiên tiến nhất hiện nay. Thiết bị sử dụng mạng nơ-ron tích chập để phân biệt người với vật thể khác, giảm tối đa báo động giả do thú cưng, xe cộ, hoặc lá cây rung.

Các thương hiệu như Hikvision và Dahua đã tích hợp AI detection vào dòng camera IP tiêu chuẩn với mức giá khởi điểm từ 1,5 triệu đồng. Điểm mạnh là hệ thống có thể gửi thông báo kèm ảnh chụp lên smartphone trong vòng dưới 5 giây sau khi phát hiện người. Điểm yếu là yêu cầu nguồn điện ổn định và băng thông mạng đủ mạnh.

4. Ưu điểm và hạn chế của cảm biến hồng ngoại phát hiện người

Cảm biến hồng ngoại phát hiện người có nhiều ưu điểm rõ ràng, nhưng cũng tồn tại những giới hạn kỹ thuật mà không phải nhà cung cấp nào cũng nói thẳng. Biết trước cả 2 phía giúp bạn chọn đúng thiết bị và tránh thất vọng sau lắp đặt.

4.1. Những ưu điểm nổi bật

• Tiết kiệm điện năng đáng kể: Cảm biến PIR chỉ hoạt động khi có người, thiết bị liên kết tự tắt khi không gian trống. Tích hợp vào hệ thống đèn hoặc điều hòa giúp giảm đáng kể lượng điện tiêu thụ so với vận hành thủ công. Tại một số chung cư, giải pháp này đã giúp tiết kiệm tới 30% hóa đơn điện.
• Tự động hóa thiết bị không cần can thiệp thủ công: Cảm biến kích hoạt đèn, quạt, điều hòa, hoặc hệ thống báo động hoàn toàn tự động. Người dùng không cần nhớ tắt đèn hay bật báo động. Đây là yếu tố quan trọng trong nhà thông minh Smart Home tích hợp Zigbee, Wifi, hoặc Home Assistant.
• Chi phí đầu tư thấp: So với các công nghệ phát hiện người khác như camera AI hay cảm biến radar, PIR có giá thành thấp hơn rõ rệt. Phù hợp với cả dự án nhỏ lẻ lẫn triển khai quy mô lớn cần kiểm soát ngân sách.
• Lắp đặt nhanh, không yêu cầu kỹ thuật cao: Cảm biến PIR dân dụng có cách đấu nối đơn giản, tích hợp trực tiếp vào mạch điện hiện có. Không cần phần mềm cấu hình phức tạp hay đội kỹ thuật chuyên sâu.

4.2. Một số hạn chế cần lưu ý

• Khó phát hiện người đứng yên: PIR chỉ nhận diện chuyển động, không phát hiện sự hiện diện tĩnh. Khi người ngồi yên một chỗ, cảm biến sẽ ngắt tín hiệu sau thời gian trễ và tắt thiết bị liên kết. Môi trường văn phòng hay phòng họp cần dùng Presence Sensor thay thế.
• Bị ảnh hưởng bởi môi trường nhiệt: Khi nhiệt độ xung quanh quá cao hoặc có nguồn nhiệt bất thường, PIR dễ nhầm lẫn và kích hoạt sai. Nhà xưởng mùa hè hoặc khu vực gần thiết bị gia nhiệt là những nơi hay gặp tình trạng báo động giả.
• Góc quét có giới hạn: Mỗi cảm biến chỉ bao phủ được một vùng nhất định. Không gian rộng hoặc có nhiều ngóc ngách dễ xuất hiện điểm mù nếu không tính toán số lượng và vị trí lắp đặt phù hợp từ đầu.

5. Ứng dụng thực tế của cảm biến hồng ngoại phát hiện người

Cảm biến phát hiện người hiện diện trong hầu hết môi trường sống và làm việc hiện đại. Dưới đây là các ứng dụng thực tế phổ biến nhất.

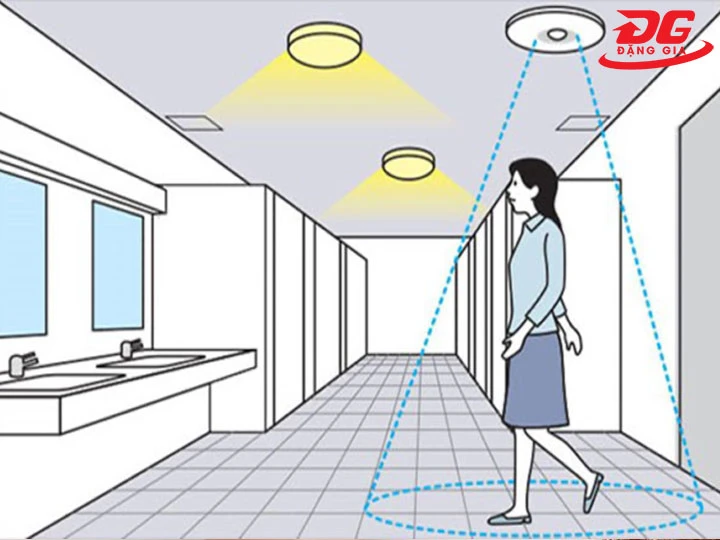

• Hệ thống đèn tự động: Đèn hành lang, đèn cầu thang, đèn toilet, đèn kho tự động bật khi có người và tắt sau khoảng thời gian định sẵn. Giải pháp này vừa tiết kiệm điện vừa tăng tiện nghi.
• Nhà thông minh Smart Home: Cảm biến PIR tích hợp Zigbee hoặc Wifi kết nối với hub trung tâm như Home Assistant hoặc Google Home. Khi phát hiện người, hệ thống có thể đồng thời bật đèn, điều chỉnh nhiệt độ điều hòa, và phát nhạc theo sở thích người dùng.

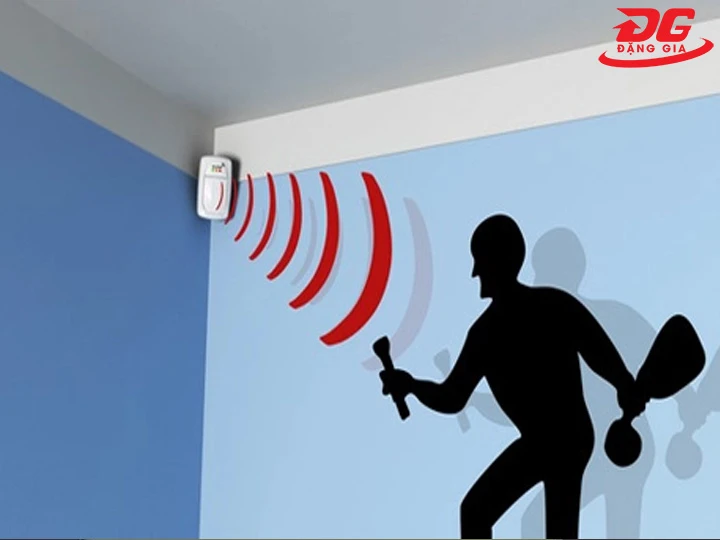

• Hệ thống báo động chống trộm: Cảm biến PIR là linh kiện cốt lõi trong mọi bộ kit báo động gia đình và doanh nghiệp. Khi phát hiện chuyển động ngoài giờ quy định, thiết bị kích hoạt loa báo động 120dB, đồng thời gửi cảnh báo qua ứng dụng điện thoại.
• Văn phòng tiết kiệm năng lượng: Tại các tòa nhà văn phòng lớn, Presence Sensor kiểm soát từng khu vực riêng biệt. Hệ thống tự tắt đèn và điều hòa khi phòng trống. Theo khảo sát thực tế của chúng tôi, mô hình này giúp giảm hóa đơn điện từ 25 đến 40% tùy mức độ tự động hóa.
• Nhà kho và nhà xưởng: Trong môi trường công nghiệp, Dual Technology Sensor được ưu tiên vì khả năng chịu đựng nhiệt độ biến đổi lớn và giảm báo động giả. Cảm biến radar vi sóng kết hợp PIR cho độ tin cậy cao hơn trong điều kiện khói bụi, nhiệt độ cao.
• Trung tâm thương mại và bãi đỗ xe: Hệ thống đèn cảm biến trong bãi đỗ xe ngầm tự động bật sáng khu vực có xe hoặc người. Tiết kiệm điện lên đến 60% so với đèn chiếu sáng liên tục. Ngoài ra, cảm biến tích hợp camera AI còn hỗ trợ đếm lượng người ra vào phục vụ phân tích dữ liệu kinh doanh.
• Hệ thống kiểm soát ra vào: Kết hợp với cửa tự động hoặc hệ thống barie tự động tại các bãi gửi xe thông minh để điều khiển luồng giao thông và đảm bảo an toàn tuyệt đối cho người qua lại..

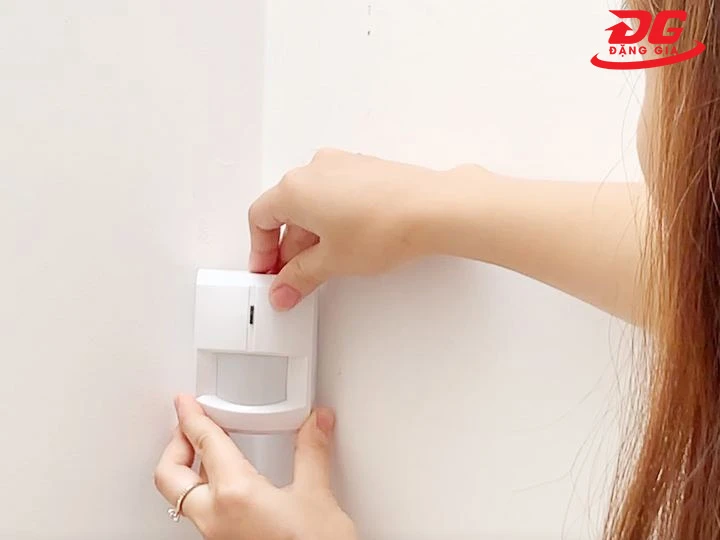

6. Hướng dẫn lắp đặt và sử dụng cảm biến hồng ngoại hiệu quả

Lắp đúng vị trí quyết định 70% hiệu quả của cảm biến. Thiết bị tốt mà lắp sai chỗ vẫn cho kết quả kém và tốn chi phí khắc phục.

6.1. Vị trí lắp đặt tối ưu

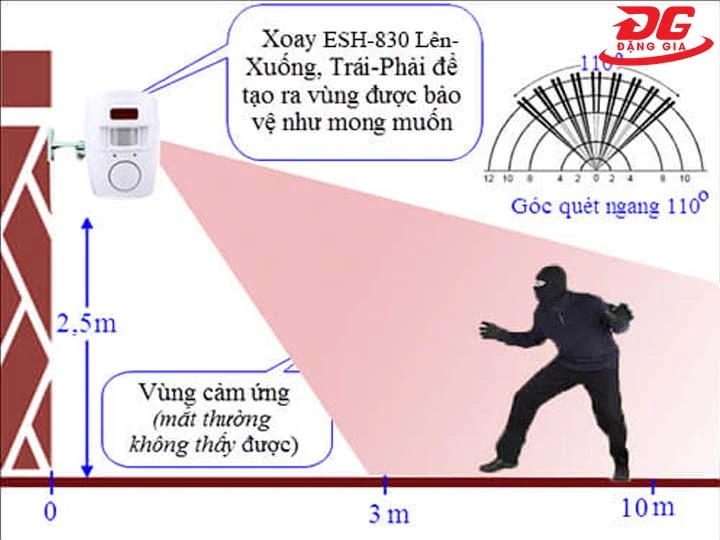

• Độ cao lắp đặt lý tưởng: từ 2,2 đến 2,5 mét so với sàn nhà
• Hướng cảm biến vuông góc với hướng di chuyển thông thường của người (không hướng thẳng vào lối đi)
• Góc quan sát bao phủ toàn bộ vùng cần kiểm soát, không có điểm mù
• Tránh hướng trực tiếp vào cửa sổ hoặc nơi ánh nắng chiếu vào
• Đặt ở vị trí ổn định, không bị rung hoặc va chạm thường xuyên

6.2. Những vị trí nên tránh

• Đối diện trực tiếp với cửa sổ: ánh nắng và thay đổi nhiệt độ ngoài trời gây báo động giả
• Gần máy điều hòa hoặc lò sưởi: luồng khí nóng lạnh làm sai lệch phép đo bức xạ nhiệt
• Sau kính trong suốt: PIR không hoạt động qua kính vì kính chặn tia hồng ngoại
• Khu vực có côn trùng nhiều: muỗi và nhện kéo tơ trước mắt cảm biến gây báo động giả
• Nơi có rung động cơ học liên tục: ảnh hưởng đến độ bền cơ khí của thiết bị

6.3. Cách điều chỉnh độ nhạy

Phần lớn cảm biến PIR có biến trở điều chỉnh độ nhạy nằm ở mặt sau hoặc dưới nắp đậy của thiết bị. Vặn biến trở theo chiều kim đồng hồ để tăng độ nhạy, ngược chiều kim đồng hồ để giảm.

Trong môi trường có nhiều nguồn nhiệt không mong muốn, giảm độ nhạy xuống 60 đến 70% mức tối đa để giảm báo động giả. Trong không gian lớn cần phát hiện từ xa, tăng lên mức tối đa và kiểm tra phạm vi phát hiện thực tế.

6.4. Cách cài đặt thời gian trễ

Thời gian trễ xác định bao lâu sau khi không còn phát hiện người thì thiết bị liên kết (đèn, báo động) sẽ tắt. Biến trở thời gian trễ thường ký hiệu là "T" hoặc "Time". Cho ứng dụng đèn hành lang: đặt 30 đến 60 giây là hợp lý.

Cho kho hàng ít người qua lại: có thể đặt 3 đến 5 phút. Cho hệ thống báo động: thường đặt tức thì (0 đến 5 giây) để phản ứng nhanh.
