Cách chỉnh rơ le máy nén khí: Nhanh, Đơn giản trong 5 phút
Nội dung chính
Máy nén khí hoạt động sai áp suất là nguyên nhân thầm lặng gây tốn điện, hỏng máy và tiềm ẩn nguy cơ cháy nổ. Trong bài viết này, Trungtammuasam.vn sẽ hướng dẫn chi tiết cách chỉnh rơ le máy nén khí đúng kỹ thuật từ A-Z. Từ cấu tạo, nguyên lý, quy trình thực hiện từng bước đến xử lý lỗi thường gặp - giúp bạn tự tin làm chủ thiết bị ngay tại xưởng.

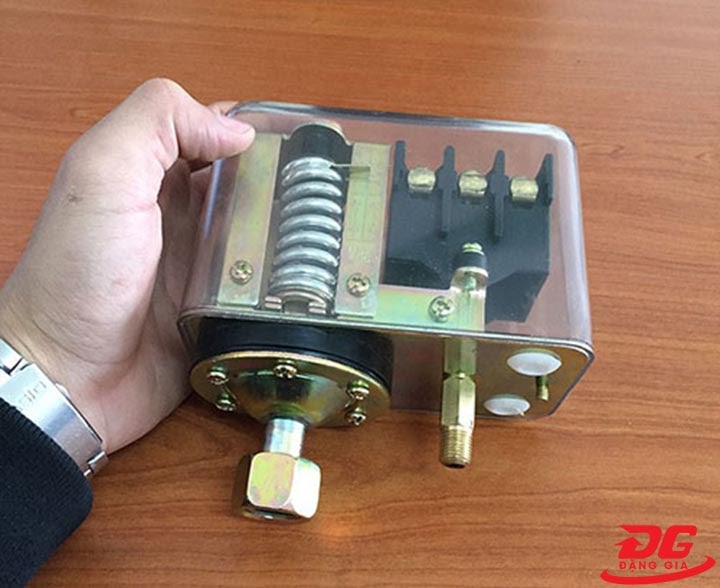

1. Tổng quan về rơ le máy nén khí
1.1. Rơ le máy nén khí là gì?
Trong hệ thống máy nén khí, rơ le (hay công tắc áp suất ) đóng vai trò như một trung tâm điều khiển thông minh. Đây là thiết bị có chức năng kiểm soát, điều khiển hoạt động của motor thông qua việc đóng/mở mạch điện dựa trên tín hiệu áp suất nhận được từ bình tích áp.
Hiểu đơn giản hơn: Rơ le giống như một bảo vệ tự động luôn túc trực theo dõi áp kế. Khi áp suất trong bình đạt đến ngưỡng tối đa đã cài đặt, nó lập tức ngắt điện dừng máy bơm. Khi áp suất tụt xuống ngưỡng tối thiểu, nó tự kích hoạt lại motor để tiếp tục bơm. Toàn bộ quá trình này diễn ra hoàn toàn tự động, không cần người vận hành can thiệp.
Vai trò cốt lõi của rơ le trong hệ thống máy nén khí:
- Tự động ngắt motor khi bình tích áp đã đủ áp suất (ngưỡng Max), bảo vệ hệ thống khỏi quá tải
- Tự động khởi động lại motor khi áp suất giảm xuống ngưỡng cho phép (ngưỡng Min), duy trì hoạt động liên tục
- Phối hợp với van xả tải để giảm tải khi khởi động, kéo dài tuổi thọ motor
- Đảm bảo nguồn khí nén ổn định và đủ áp lực cho toàn bộ hệ thống phía hạ nguồn
1.2. Phân loại rơ le máy nén khí phổ biến
Trên thị trường hiện nay, chúng tôi ghi nhận 3 dòng rơ le được sử dụng phổ biến nhất qua kinh nghiệm triển khai hàng trăm hệ thống máy nén khí:
| Loại rơ le | Đặc điểm nhận dạng | Ứng dụng phù hợp |
|---|---|---|
| Rơ le trực tiếp 4 cổng | Có 4 đầu nối: vào bình, ra đường dùng, đến motor, xả van tải | Máy nén khí piston mini đến trung bình - phổ biến nhất thị trường |
| Rơ le gián tiếp 1 cổng | Chỉ có 1 đầu nối, điều khiển qua relay điện từ trung gian | Máy nén khí trục vít, máy công suất lớn từ 11kW trở lên |
| Rơ le 1 pha / 3 pha | Phân biệt qua số dây kết nối với nguồn điện cấp cho motor | 1 pha: hộ gia đình, tiệm sửa xe. 3 pha: xưởng sản xuất, công nghiệp |
Bài viết này tập trung chủ yếu vào rơ le trực tiếp 4 cổng - loại phổ biến nhất và được dùng trên tuyệt đại đa số máy nén khí piston dân dụng lẫn công nghiệp nhỏ.
2. Cấu tạo và nguyên lý vận hành của rơ le máy khí nén

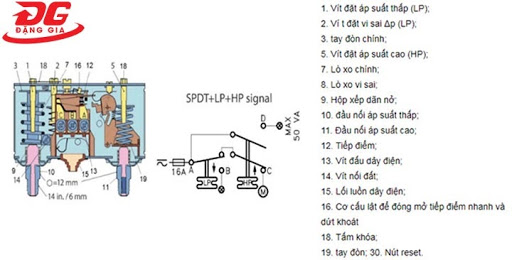

2.1. Cấu tạo chi tiết các bộ phận quan trọng
Để chỉnh rơ le đúng cách mà không gây hỏng hóc, bạn cần hiểu rõ từng bộ phận bên trong. Dựa trên kinh nghiệm thực tế tháo lắp và bảo dưỡng hàng nghìn chiếc rơ le, chúng tôi tổng hợp sơ đồ cấu tạo chi tiết như sau:
| Bộ phận | Chức năng | Vật liệu / Lưu ý |
|---|---|---|
| Vỏ bảo vệ | Bảo vệ cơ cấu bên trong khỏi bụi, dầu mỡ, va đập | Nhựa cứng ABS hoặc kim loại chống oxy hóa |
| Lò xo chính | Xác định ngưỡng áp suất ngắt tải (áp suất Max). Vít chỉnh lò xo này thường to hơn | Thép không gỉ. Đây là vít quan trọng nhất cần điều chỉnh |
| Lò xo vi sai | Xác định khoảng chênh áp (Delta P) giữa ngưỡng bật và ngắt | Vít nhỏ hơn. Chỉnh sai làm máy liên tục bật/tắt hoặc không bật lại |
| Màng ngăn cảm biến | Tiếp nhận áp suất từ bình tích áp, chuyển đổi thành chuyển động cơ học để tác động lên tiếp điểm | Cao su chịu dầu. Bị rách sẽ gây xì hơi và rơ le không nhạy |
| Hệ thống tiếp điểm NC/NO | Đóng (NC - Normally Closed) hoặc mở (NO - Normally Open) mạch điện cấp cho motor | Bạc - đồng. Bị oxy hóa hoặc dính sẽ làm máy không ngắt được |
| Van xả tải | Xả khí còn sót trong đường ống từ đầu bơm về bình tích áp khi máy ngắt, giúp motor khởi động lại nhẹ nhàng | Hay bị tắc bởi cặn dầu. Nếu hỏng motor sẽ rất khó start lại |
| Cần gạt tay On/Off | Cho phép ngắt máy thủ công mà không cần rút điện | Luôn để về OFF trước khi thực hiện bảo dưỡng |
2.2. Nguyên lý hoạt động dựa trên ngưỡng áp suất Min - Max
Toàn bộ hoạt động của rơ le xoay quanh hai ngưỡng áp suất cốt lõi: ngưỡng bật máy (áp suất Min) và ngưỡng ngắt máy (áp suất Max). Dưới đây là hai kịch bản vận hành cụ thể:
- Kịch bản 1 - Khi áp suất xuống thấp (Min):
Áp suất trong bình giảm xuống dưới ngưỡng Min → Lực tác động lên màng ngăn yếu đi → Lò xo chính thắng và kéo màng trở về vị trí ban đầu → Cơ cấu tiếp điểm đóng lại → Mạch điện thông, motor khởi động, máy bắt đầu bơm hơi.
- Kịch bản 2 - Khi áp suất đạt ngưỡng Max:
Áp suất trong bình đạt ngưỡng Max → Lực khí nén tác động lên màng ngăn đủ mạnh để thắng lực đẩy của lò xo chính → Màng đẩy cần cơ học, bật tiếp điểm ra → Mạch điện hở, motor dừng. Đồng thời van xả tải mở để giải phóng áp suất cục bộ tại đầu bơm.
Khoảng cách giữa áp suất Min và áp suất Max được gọi là độ chênh áp (Delta P). Đây là thông số quan trọng thứ hai cần cài đặt khi chỉnh rơ le. Nếu Delta P quá nhỏ, máy sẽ bật/tắt liên tục (gây hại motor).
Nếu Delta P quá lớn, áp suất trong bình dao động rộng, ảnh hưởng chất lượng khí đầu ra.
3. Tại sao và khi nào bạn cần điều chỉnh rơ le máy nén khí?
3.1. Lý do cần phải học cách chỉnh rơ le
Nhiều người dùng máy nén khí mặc định rằng rơ le đã được cài đặt đúng từ nhà máy và không cần động vào. Đây là một quan niệm sai lầm dẫn đến nhiều hệ lụy nghiêm trọng mà chúng tôi đã chứng kiến trong quá trình bảo trì thực tế:
- Bảo vệ máy nén khí và bình chứa khỏi nguy cơ cháy nổ: Bình chứa khí nén được thiết kế chịu áp suất tối đa nhất định (thường ghi trên thân bình). Nếu rơ le không ngắt đúng ngưỡng, áp suất tích lũy vượt quá giới hạn thiết kế là kịch bản vô cùng nguy hiểm.
- Đảm bảo an toàn tuyệt đối cho người vận hành máy: Sự cố van an toàn hoặc bình vỡ do áp suất quá cao là những tai nạn lao động nghiêm trọng hoàn toàn có thể phòng ngừa được bằng cách duy trì rơ le hoạt động đúng.
- Đáp ứng chính xác yêu cầu áp lực của từng loại công việc cụ thể: Sơn phun cần 3-4 bar, bơm lốp xe cần 7-8 bar, máy khoan khí nén cần 6-7 bar - mỗi ứng dụng có nhu cầu khác nhau và rơ le phải được cài đúng.
- Kiểm tra hiệu suất và bảo vệ dầu bôi trơn: Đối với máy nén khí trục vít, rơ le còn được tích hợp cảm biến nhiệt độ dầu. Khi nhiệt độ hoặc áp suất dầu bất thường, rơ le sẽ kích hoạt ngắt khẩn cấp để bảo vệ đầu trục vít - bộ phận đắt nhất trong hệ thống.
3.2. Những dấu hiệu cho thấy rơ le cần được hiệu chỉnh ngay
Cảnh báo: Nếu máy hơi nén khí của bạn có BẤT KỲ dấu hiệu nào dưới đây, hãy dừng sử dụng và kiểm tra rơ le ngay lập tức!
- Máy không tự ngắt dù đồng hồ áp kế đã chỉ đầy, motor vẫn tiếp tục chạy
- Máy ngắt quá sớm (chưa đủ áp) hoặc không thể tự khởi động lại khi áp suất đã giảm
- Áp suất đầu ra không ổn định, dao động bất thường khi dùng thiết bị khí nén
- Xuất hiện tiếng rít, rung giật mạnh tại vị trí lắp rơ le hoặc nghe tiếng xì hơi khi máy nghỉ
- Van an toàn tự xả khí thường xuyên (dấu hiệu áp suất vượt ngưỡng thiết kế)
Dựa trên số liệu từ hơn 500 lượt bảo dưỡng máy nén khí cho các khách hàng của Đặng Gia, khoảng 35-40% trường hợp máy hoạt động bất thường có nguyên nhân trực tiếp hoặc gián tiếp từ rơ le bị lệch cài đặt hoặc hỏng hóc cơ học. Đây là bộ phận cần được kiểm tra ưu tiên mỗi khi máy có vấn đề về áp suất.
4. Hướng dẫn các bước chỉnh rơ le máy nén khí chi tiết
4.1. Công tác chuẩn bị và lưu ý an toàn quan trọng
- Ngắt nguồn điện hoàn toàn trước khi mở vỏ rơ le - dù chỉ để quan sát. Điện áp 220V/380V đủ gây tử vong.
- Xả bớt khí trong bình xuống dưới 2 bar trước khi tháo rơ le ra khỏi hệ thống (nếu cần tháo rời).
- Không bao giờ chỉnh áp suất vượt quá vạch đỏ hoặc áp suất tối đa ghi trên nhãn bình chứa và rơ le.
- Sau khi chỉnh xong, luôn kiểm tra lại bằng đồng hồ áp kế độc lập - không chỉ tin vào đồng hồ tích hợp trên máy vì có thể đã sai.
Dụng cụ cần chuẩn bị:
- Tua vít dẹt và tua vít bắt ốc vít phù hợp với kích cỡ vít trên rơ le
- Găng tay cao su cách điện (bắt buộc)
- Đồng hồ đo áp suất chuẩn, đã kiểm định (để xác minh kết quả sau chỉnh)
- Khăn sạch hoặc cọ nhỏ để lau bụi bẩn bên trong vỏ rơ le
- Sổ ghi chép để ghi lại thông số trước và sau khi chỉnh

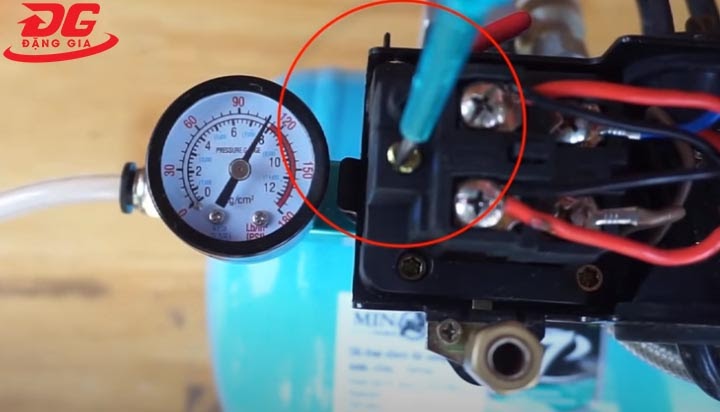

4.2. Quy trình thực hiện chỉnh rơ le (Áp dụng cho hầu hết các loại máy)
Quy trình dưới đây áp dụng cho loại rơ le trực tiếp 4 cổng phổ biến. Theo kinh nghiệm triển khai thực tế, đây là quy trình chuẩn giúp bạn thực hiện chính xác ngay từ lần đầu mà không cần phải thử đi thử lại nhiều lần.
| Bước | Thao tác thực hiện | Mẹo kinh nghiệm |
|---|---|---|
| 1 | Tắt máy và ngắt nguồn điện hoàn toàn Gạt cần On/Off về vị trí OFF. Rút phích cắm hoặc cắt aptomat cấp nguồn cho máy. Chờ tối thiểu 2 phút. | Dán nhãn hoặc khóa aptomat để người khác không vô tình cấp điện trở lại trong lúc bạn đang thao tác. |
| 2 | Tháo vỏ bảo vệ và xác định vít hiệu chỉnh Dùng tua vít mở 1-4 vít cố định nắp nhựa. Bên trong sẽ thấy 2 vít đầu lộ lên: vít to (lò xo chính - chỉnh áp Max) và vít nhỏ (lò xo vi sai - chỉnh Delta P). Dùng khăn lau sạch bụi. | Chụp ảnh lại vị trí ban đầu của cả hai vít trước khi chỉnh để có thể khôi phục về trạng thái gốc nếu cần. |
| 3 | Điều chỉnh áp suất ngắt tải (Max) bằng vít lò xo chính Vặn theo chiều kim đồng hồ (CKĐ) để tăng áp suất ngắt. Vặn ngược chiều kim đồng hồ (NCKĐ) để giảm áp suất ngắt. Thông thường mỗi vòng vít tương đương khoảng 0.3-0.5 bar tùy loại rơ le. | Chỉnh từng chút một (1/4 vòng) rồi test. Không nên vặn nhiều hơn 1 vòng liên tiếp mà chưa kiểm tra lại. |
| 4 | Điều chỉnh độ chênh áp Delta P bằng vít lò xo vi sai Vặn CKĐ để tăng Delta P (máy cần xuống thấp hơn mới bật lại). Vặn NCKĐ để giảm Delta P (máy bật lại khi áp suất mới giảm nhẹ). Mức Delta P lý tưởng thường từ 0.8 - 1.0 bar. | Delta P quá nhỏ (dưới 0.5 bar) sẽ làm motor bật/tắt liên tục - cực kỳ có hại. Delta P quá lớn (trên 2 bar) làm áp suất dao động mạnh, ảnh hưởng thiết bị phía hạ nguồn. |
| 5 | Cấp điện, vận hành máy và kiểm tra thực tế Cắm điện trở lại, bật máy và theo dõi đồng hồ áp kế. Ghi lại áp suất tại thời điểm máy tự ngắt (Max) và áp suất tại thời điểm máy tự bật lại (Min). So sánh với các giá trị mục tiêu. | Thực hiện ít nhất 2-3 chu kỳ bật/tắt liên tiếp để xác nhận tính ổn định, không chỉ dựa vào 1 lần kiểm tra. |
| 6 | Siết chặt đai ốc khóa vị trí và lắp lại vỏ bảo vệ Sau khi đã đạt giá trị mong muốn, siết chặt đai ốc hãm (nếu có) để cố định vị trí các vít chỉnh. Lắp lại vỏ nhựa bảo vệ và vặn chặt vít. | Ghi lại thông số cài đặt vào sổ bảo trì hoặc dán nhãn lên thân máy để tham chiếu cho lần bảo dưỡng tiếp theo. |
Bảng tham khảo áp suất cài đặt phổ biến theo ứng dụng:
| Ứng dụng | Áp suất Min (bar) | Áp suất Max (bar) |
|---|---|---|
| Bơm lốp xe máy, ô tô | 6.0 - 6.5 | 7.0 - 8.0 |
| Sơn phun, súng phun sơn | 3.0 - 3.5 | 4.0 - 5.0 |
| Máy khoan, vặn vít khí nén | 5.5 - 6.0 | 6.5 - 7.5 |
| Rửa xe áp lực (kết hợp máy rửa xe) | 7.0 - 7.5 | 8.0 - 8.5 |
| Hệ thống khí nén công nghiệp tổng thể | 6.5 - 7.0 | 7.5 - 8.5 |
5. Các lỗi thường gặp khi chỉnh rơ le máy nén khí và cách xử lý nhanh
Dưới đây là 3 lỗi phổ biến nhất mà đội kỹ thuật Trungtammuasam.vn gặp trong thực tế, kèm theo phân tích nguyên nhân và hướng xử lý cụ thể:
5.1. Máy không ngắt đúng áp suất đã cài đặt
| Triệu chứng | Đồng hồ áp kế đã chỉ vượt ngưỡng cài đặt nhưng motor vẫn chạy, van an toàn bắt đầu xả |
| Nguyên nhân phổ biến |
|
| Cách xử lý |
|
5.2. Rơ le bị kẹt, không nhạy hoặc xì hơi từ thân rơ le
| Triệu chứng | Tiếng xì hơi liên tục từ thân rơ le, máy không phản ứng với thay đổi áp suất, hoặc rơ le luôn ở trạng thái ngắt dù áp thấp |
| Nguyên nhân phổ biến |
|
| Cách xử lý |
|
5.3. Rò rỉ khí tại đầu nối rơ le với bình tích áp hoặc đường ống
| Triệu chứng | Nghe tiếng xì hơi tại điểm kết nối ren giữa rơ le và bình, áp suất trong bình giảm dần khi máy đứng |
| Nguyên nhân phổ biến |
|
| Cách xử lý |
|
Rơ le máy nén khí tuy là bộ phận nhỏ bé nhưng đóng vai trò quyết định đến toàn bộ hiệu suất vận hành, chi phí điện năng của cả hệ thống. Một chiếc rơ le được cài đặt đúng không chỉ bảo vệ máy mà còn có thể tiết kiệm hàng chục triệu đồng tiền điện mỗi năm cho doanh nghiệp.
Khuyến nghị bảo dưỡng định kỳ:
Rơ le máy nén khí nên được kiểm tra toàn diện ít nhất 6 tháng/lần trong môi trường sạch và 3 tháng/lần trong môi trường nhiều bụi, ẩm hoặc hóa chất.
Mỗi lần bảo dưỡng nên kết hợp làm sạch tiếp điểm, kiểm tra gioăng phớt và xác minh lại thông số áp suất bằng đồng hồ chuẩn.
Nếu sau khi thực hiện đầy đủ các bước trên mà rơ le vẫn hoạt động không đúng, rất có thể bộ phận đã hỏng hoàn toàn và cần thay thế. Chi phí một chiếc rơ le thay thế chất lượng tốt thường chỉ từ 150.000 - 500.000 đồng. Một khoản đầu tư hoàn toàn hợp lý so với nguy cơ hỏng motor hoặc cháy nổ bình chứa. Trungtammuasam.vn cung cấp đầy đủ linh kiện máy nén khí chính hãng và dịch vụ hỗ trợ kỹ thuật tận nơi cho tất cả các dòng máy nén khí trong danh mục sản phẩm của chúng tôi.
Chỉ cần hiểu và áp dụng đúng cách chỉnh rơ le máy nén khí, bạn có thể chủ động điều chỉnh áp suất phù hợp với nhu cầu sử dụng. Việc kiểm tra và tinh chỉnh rơ le thường xuyên sẽ giúp máy chạy êm, tránh được nhiều sự cố không mong muốn.
